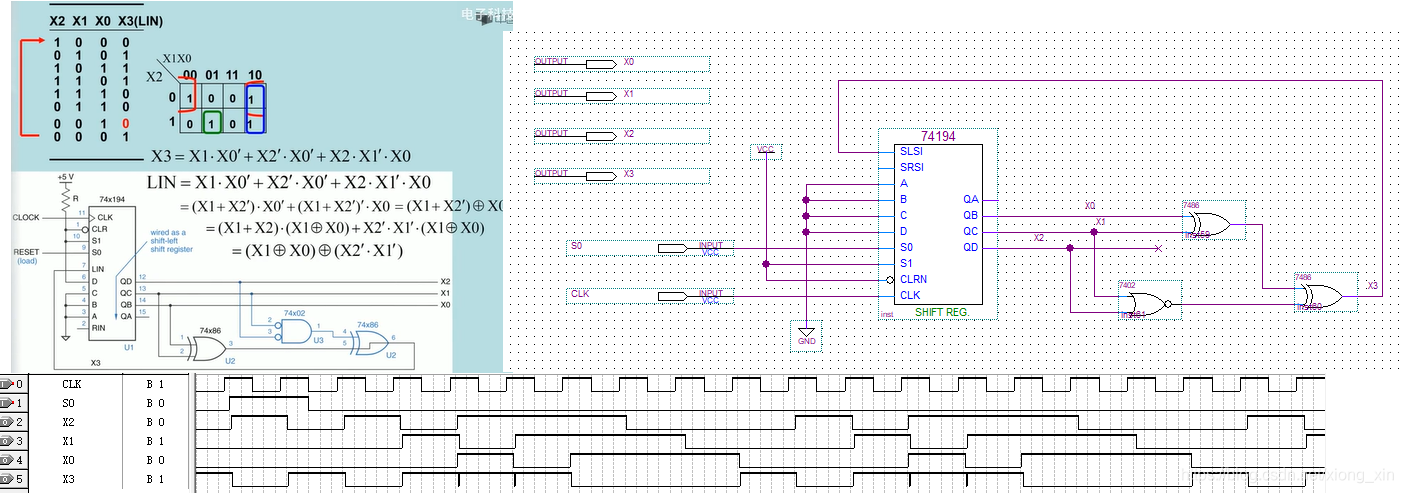

  • 扭环形计数器具有8个有效状态，仍然有8个无效状态。进一步提高移位寄存器构建的计数器的有效状态数，可采用线性反馈移位寄存器计数器（Linear Feedback Shift-Register Counters LFSR）。
    在这里插入图片描述

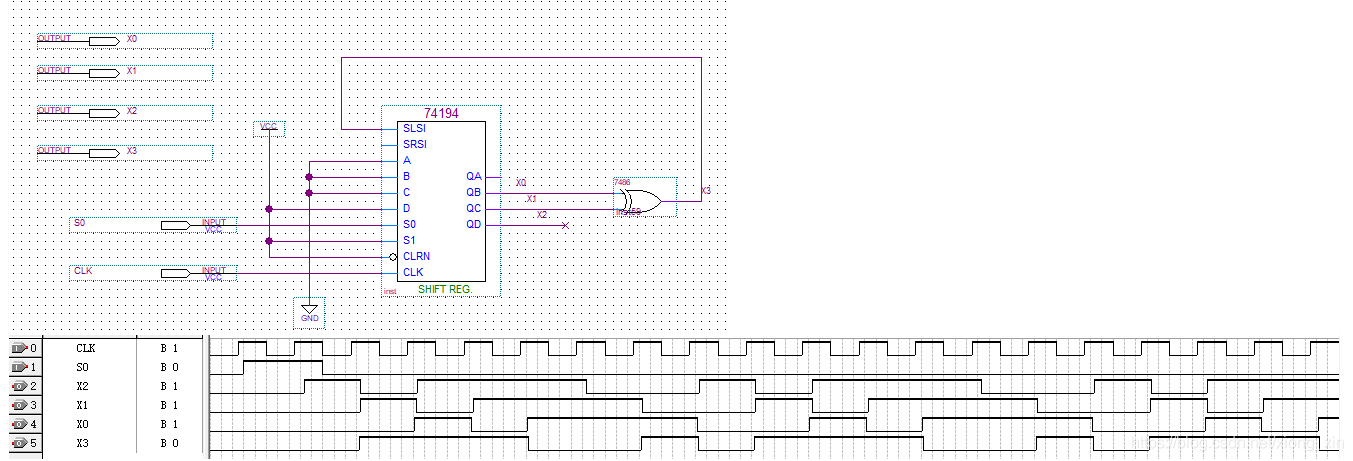

  • 验证波形如下图所示
    在这里插入图片描述

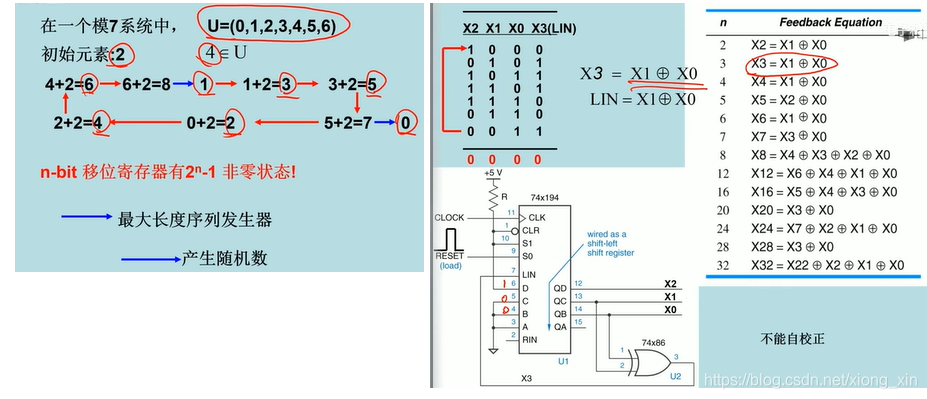

  • 解决不能自校正的问题

在这里插入图片描述
