quartus仿真7:74194构建序列发生器

这篇文章写得时间比较久,主要是左移右移太烦了,还有数据输出的顺序,状态转化的验证和化简都花了不少时间。194输出端口如何和选择器控制端相连搞晕了

  • 产生1100 0100 1110序列

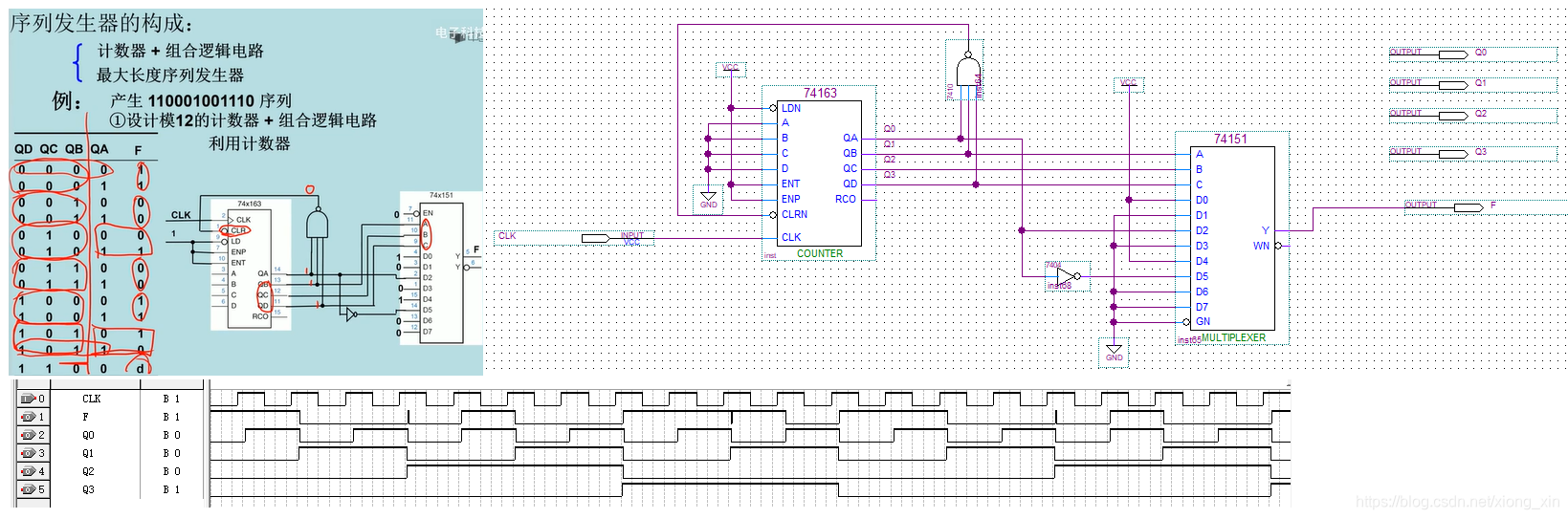

    • 计数器74163模12(反馈清零)+逻辑关系74153

在这里插入图片描述

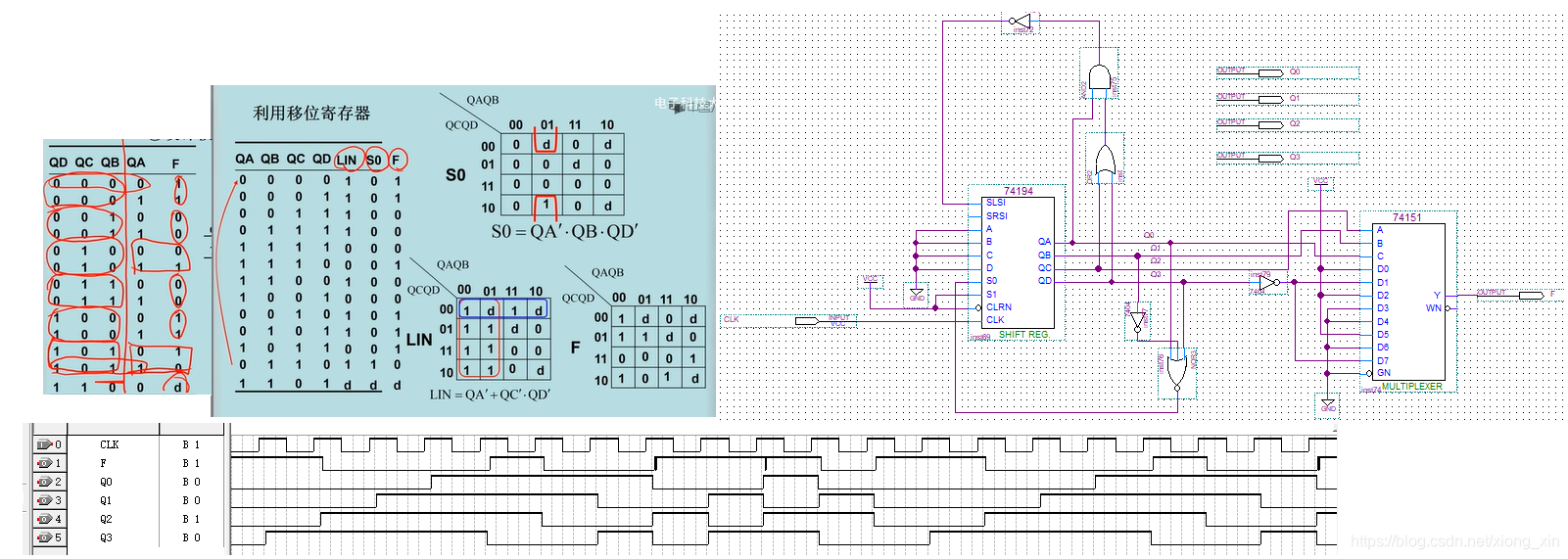

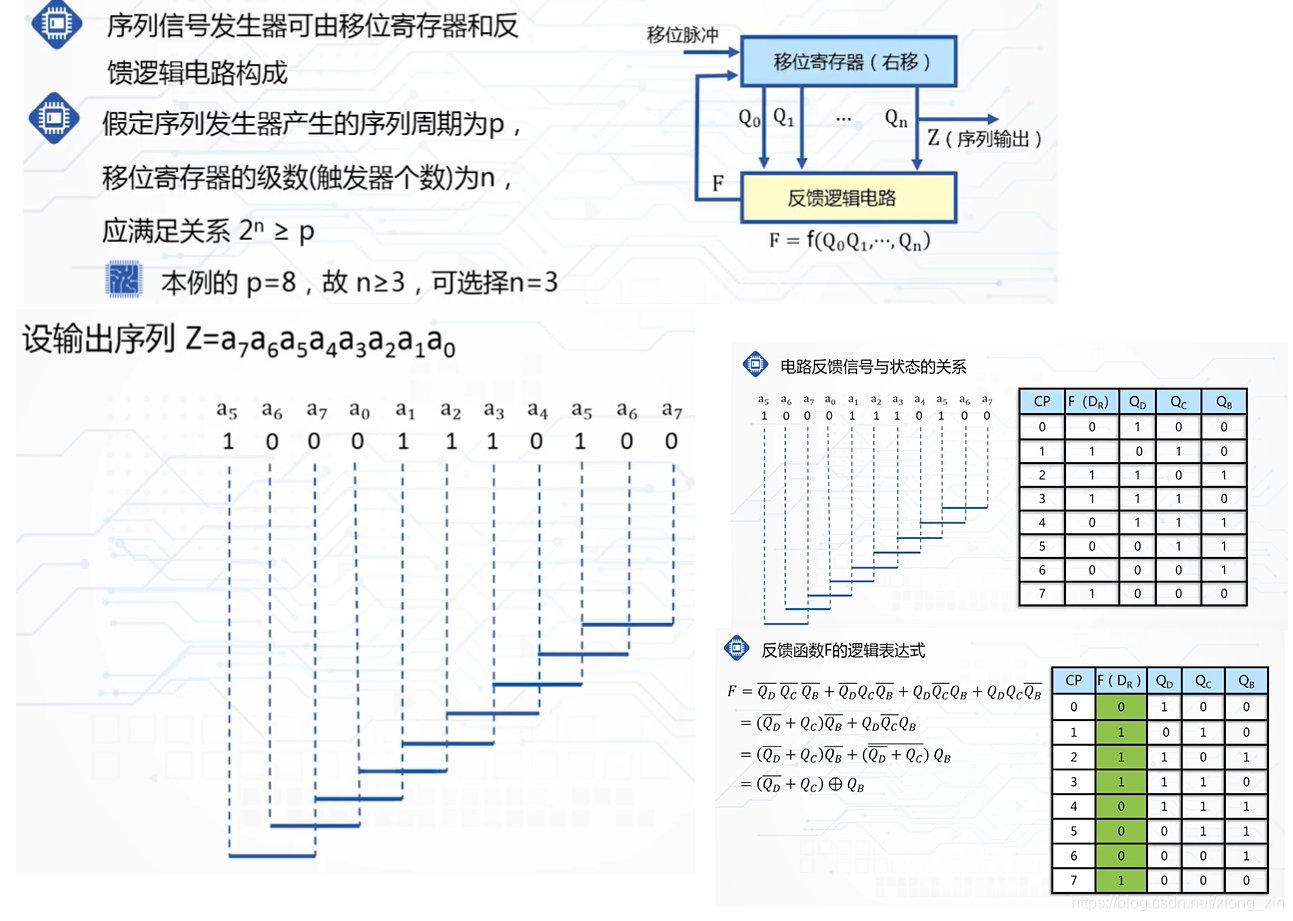

  • 移位寄存器74194构成模12计数器,设置反馈方程LIN,预置控制关系S0和输出关系F

在这里插入图片描述

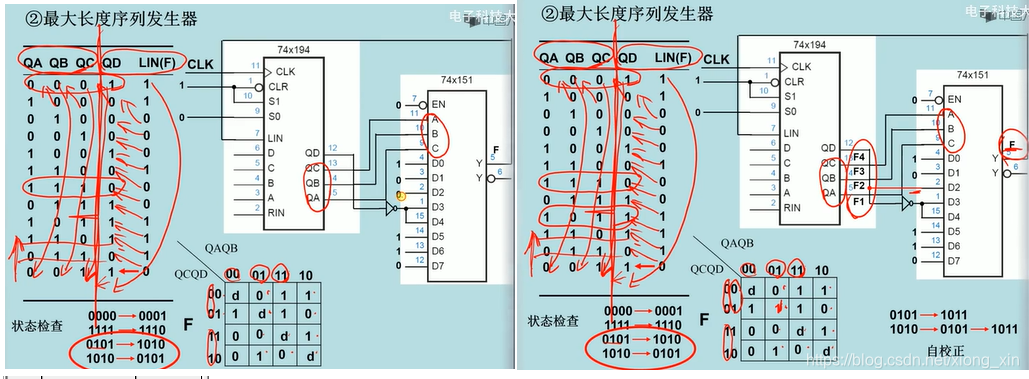

  • 最大长度序列发生器,12个不一样的状态,左移位LIN移到QD。注意从下往上输出,同一个序列,不同相位。
    在这里插入图片描述

  • 验证第一种设计不具有自校正能力
    在这里插入图片描述

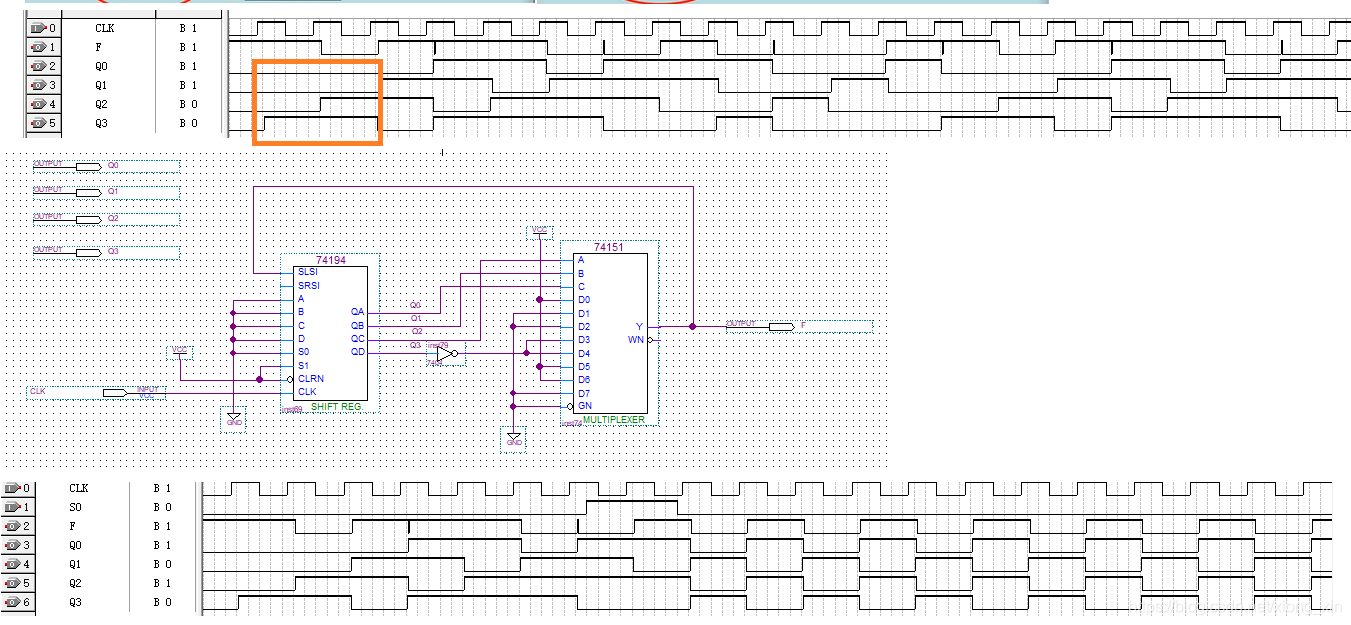

  • 修改后设计具有自校正能力
    在这里插入图片描述

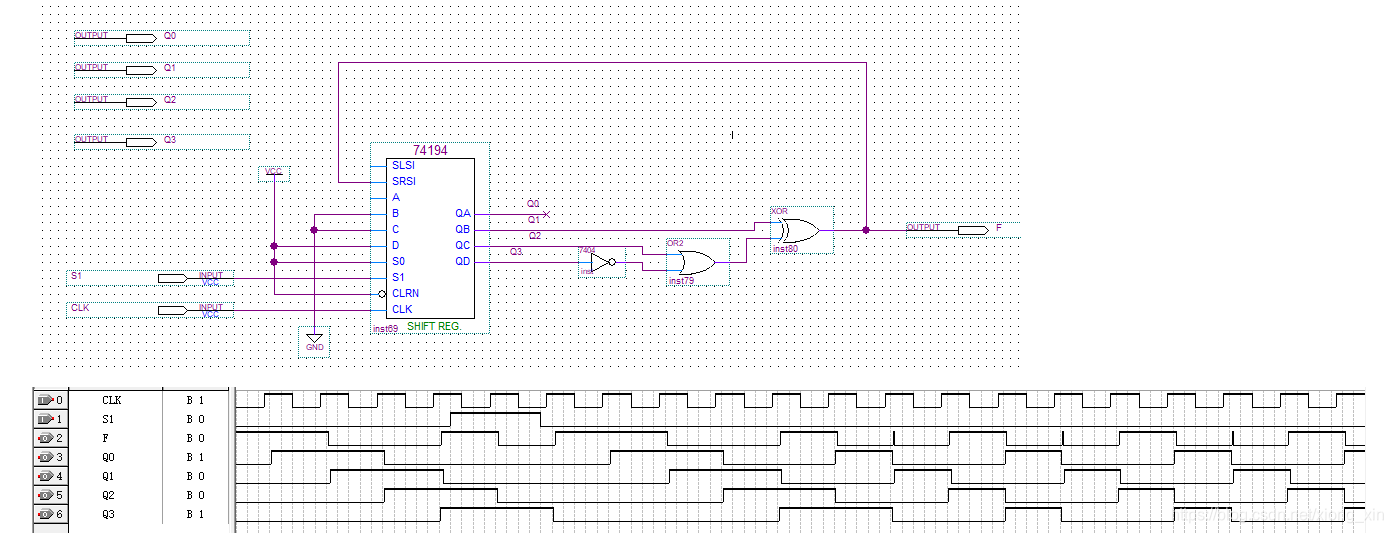

  • 产生0111 0100序列,选择右移输出方式
    在这里插入图片描述

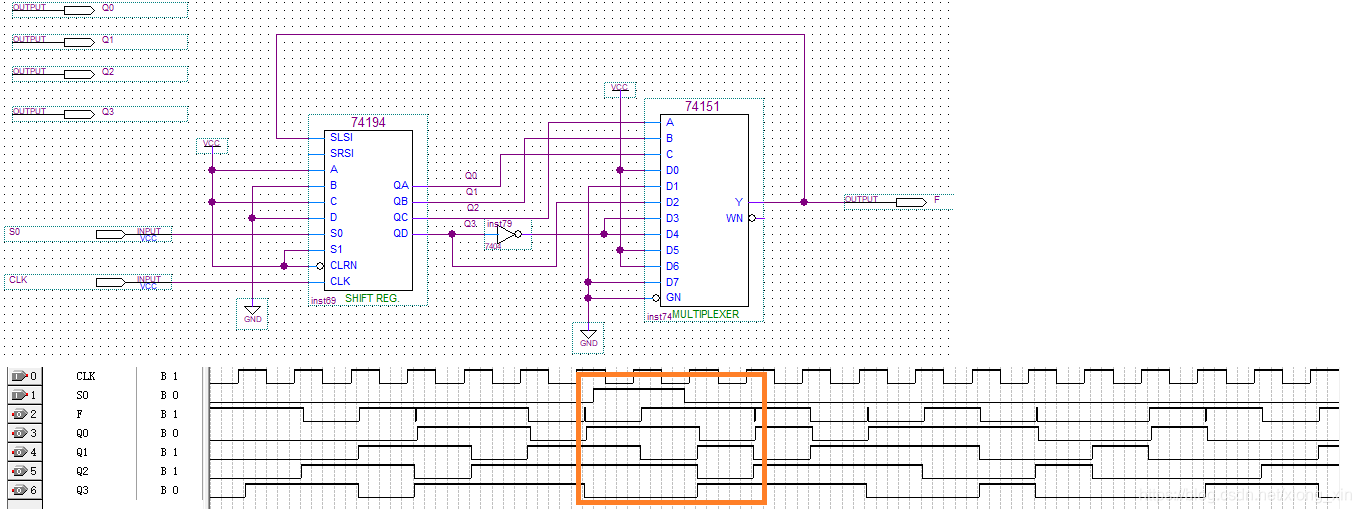

  • 进行验证,S1输入脉冲后,将准备好数据传送至输出端口,F开始输出序列
    在这里插入图片描述

  • 利用计数器74193和8路数据选择器74151产生0111 0100序列

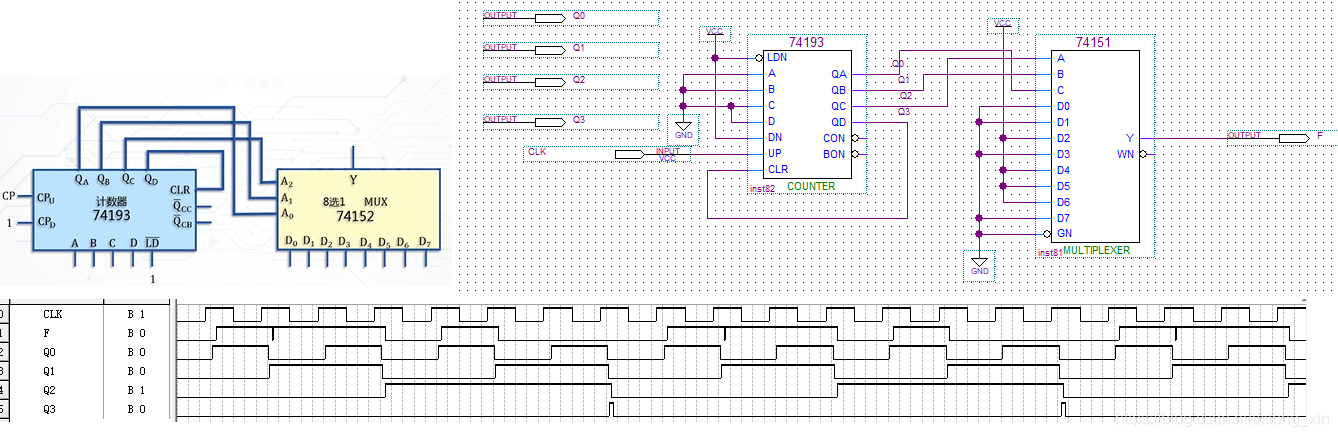

  • 多路选择器实现并行输入串行输出,把序列放在8位数据选择器的端口,74193构造模8计数器
    在这里插入图片描述
