quartsu仿真8：二五十计数器74290的基本功能

最新推荐文章于 2024-03-01 14:37:18 发布
最新推荐文章于 2024-03-01 14:37:18 发布
阅读量1w 收藏 33
点赞数 3
分类专栏： 数电 文章标签： 74290 模10计数器 模8计数器 8421码 异步清零
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/108913177
版权

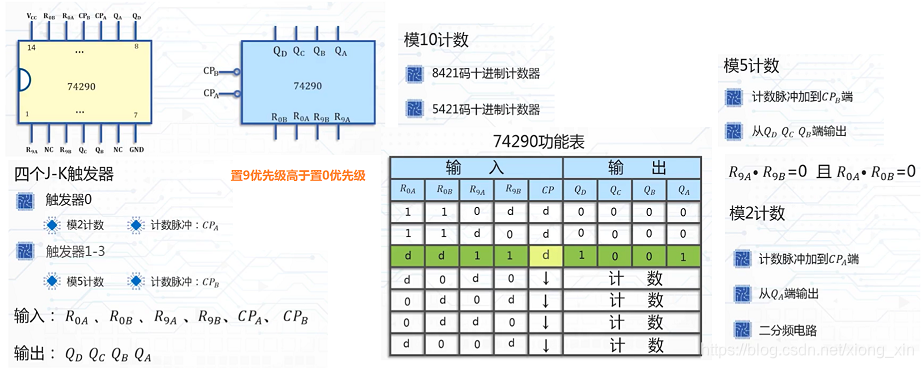

  • 以下介绍来自华科数电慕课
    在这里插入图片描述

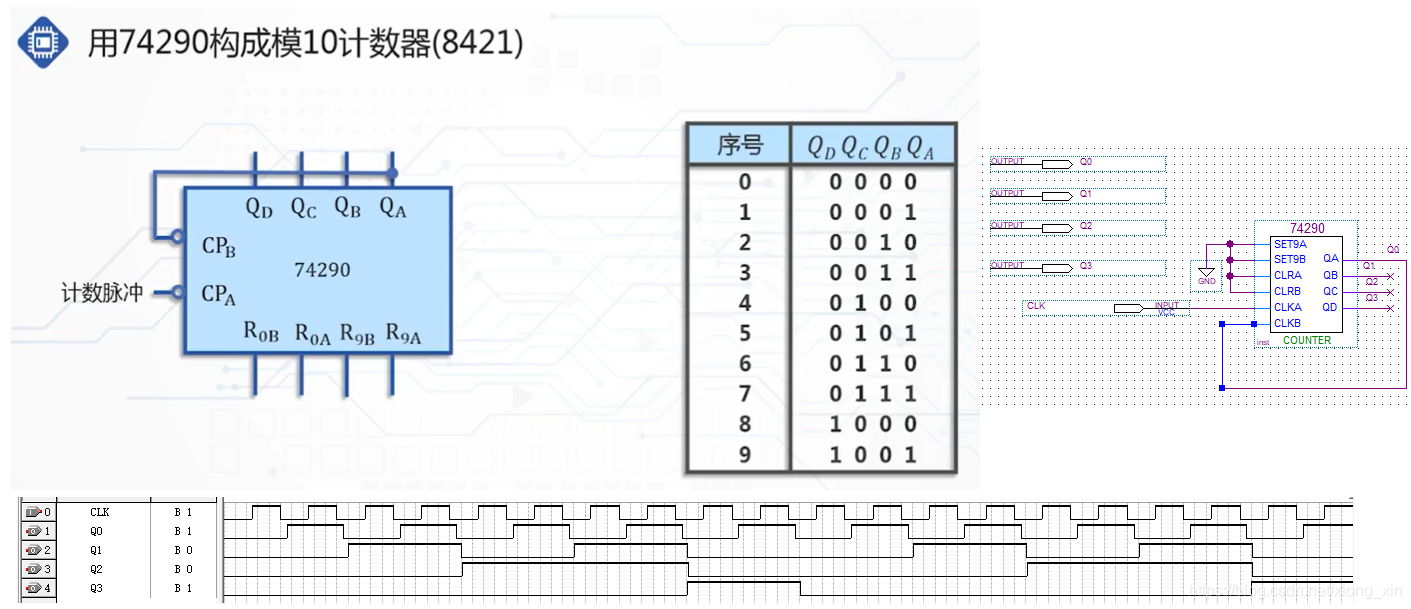

  • 模10计数器（8421）
    在这里插入图片描述

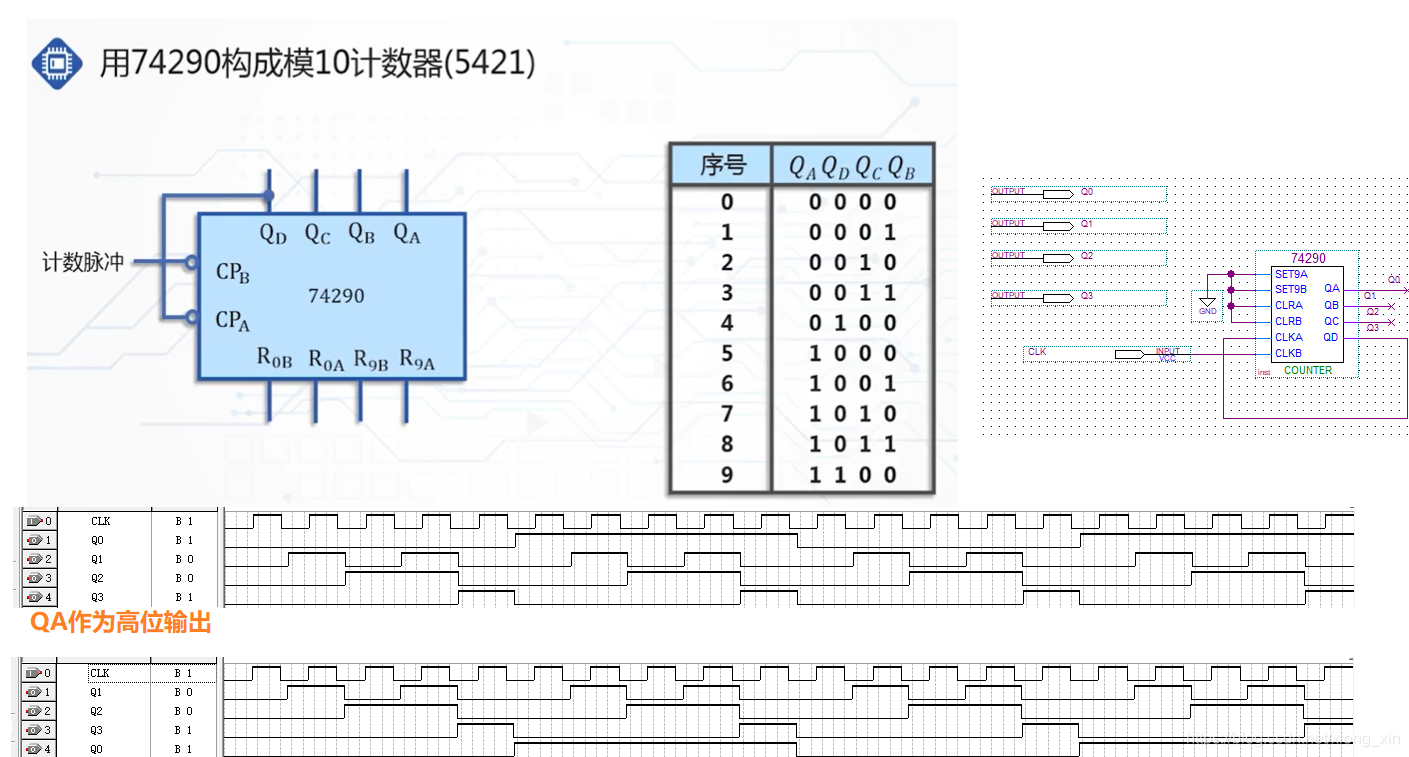

  • 模10计数器（5421）
    在这里插入图片描述

  • 74290设计模8计数器，74290最大能模10而8<10，因此只需要一片74290，使用8421码模10计数器。异步清零，需要暂态1000
    在这里插入图片描述
