quartus仿真9：74161基本功能

• 对应西电数电慕课从14讲集成计数器到15讲分频器

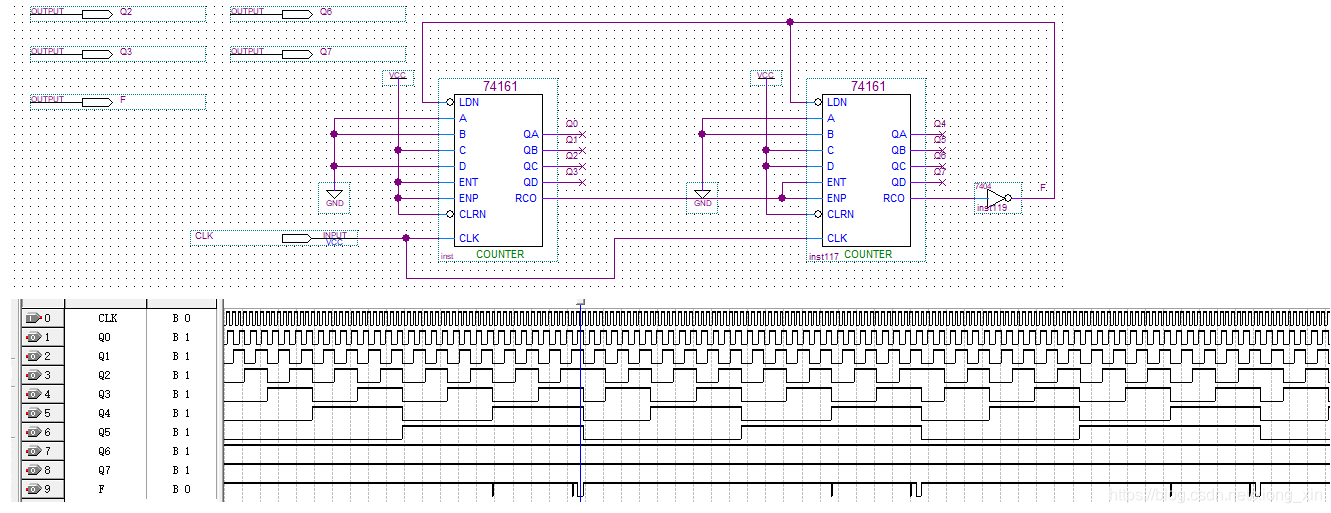

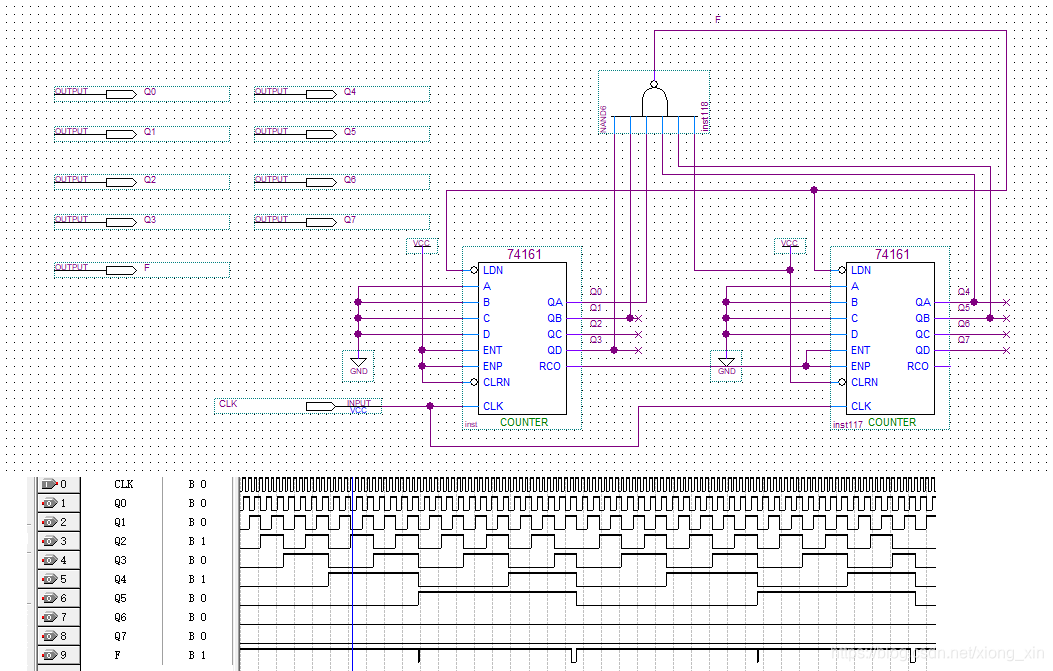

同步级联与异步级联

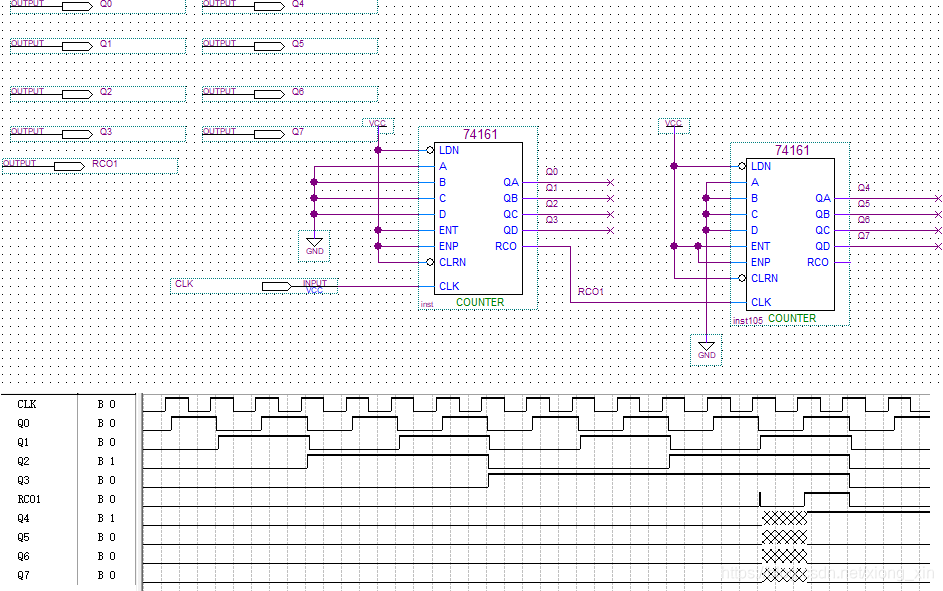

• 同步级联RCO1和P2T2相连，当Q3Q2Q1Q0=1111时RCO1=1则Q4=1

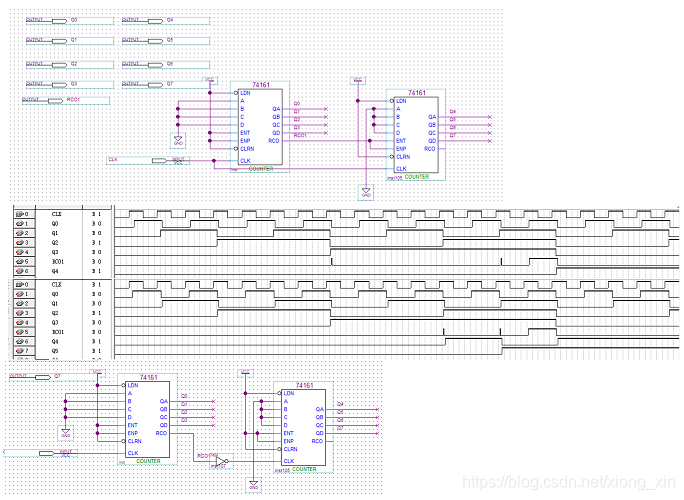

• 异步级联RCO1’=CLK2，毛刺应该造成了影响

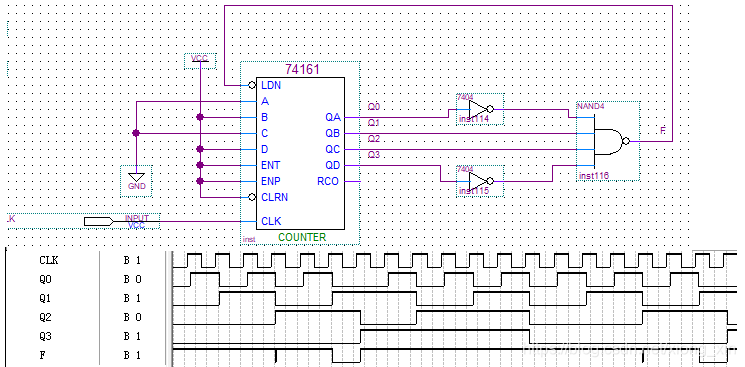

• 不接反相器出现如下情况


异步清零法

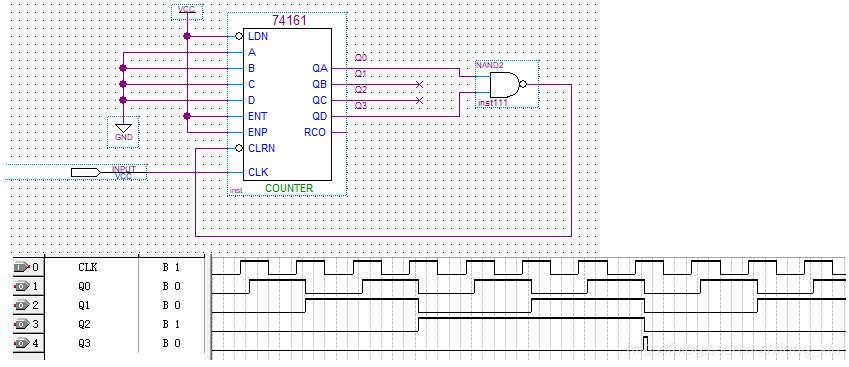

• 模9状态需要一个暂态1001使得清零信号为0，CLR’=QD’QA’，过渡态和零状态在一个周期里
• 具有自启动能力，但是仿真波形出错


同步置数法

• 清零初值不能改变，置数可以置任意数，置数端和初值端均可修改数值

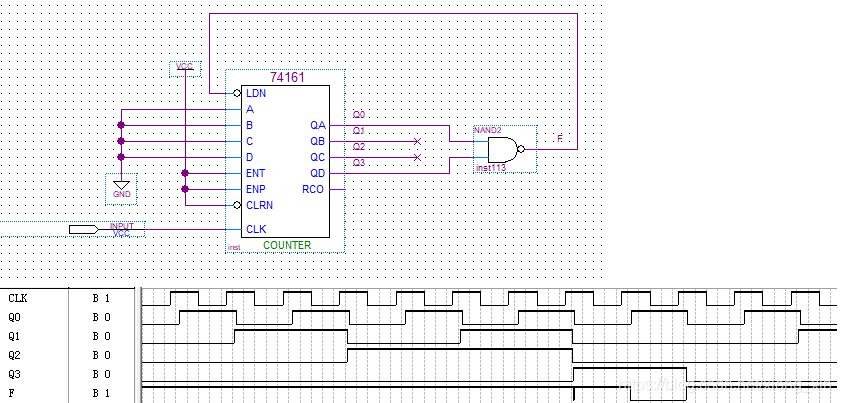

• 初值为0，终值为9D=1001B，LD’=QD’QA’

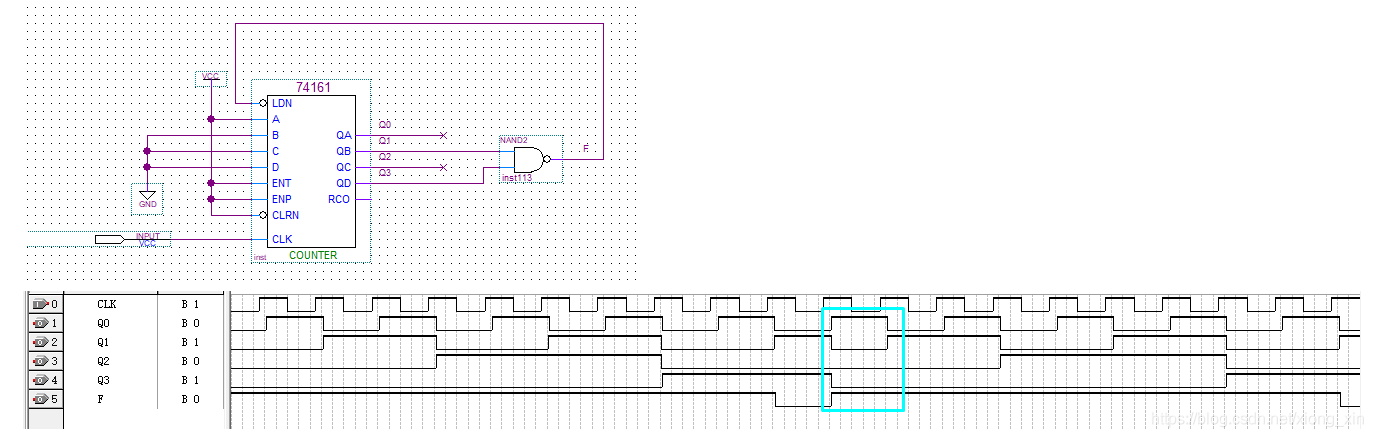

• 初值为1，终值为10D+1D-1=(1010B+0001B-1)=1010B=10D，LD’=QD’QA’


• 计数初值=1010B>计数终值=0110B的情况


问题：其余端不接有何影响

• 取最后一个状态RCO’作为反馈给LD’

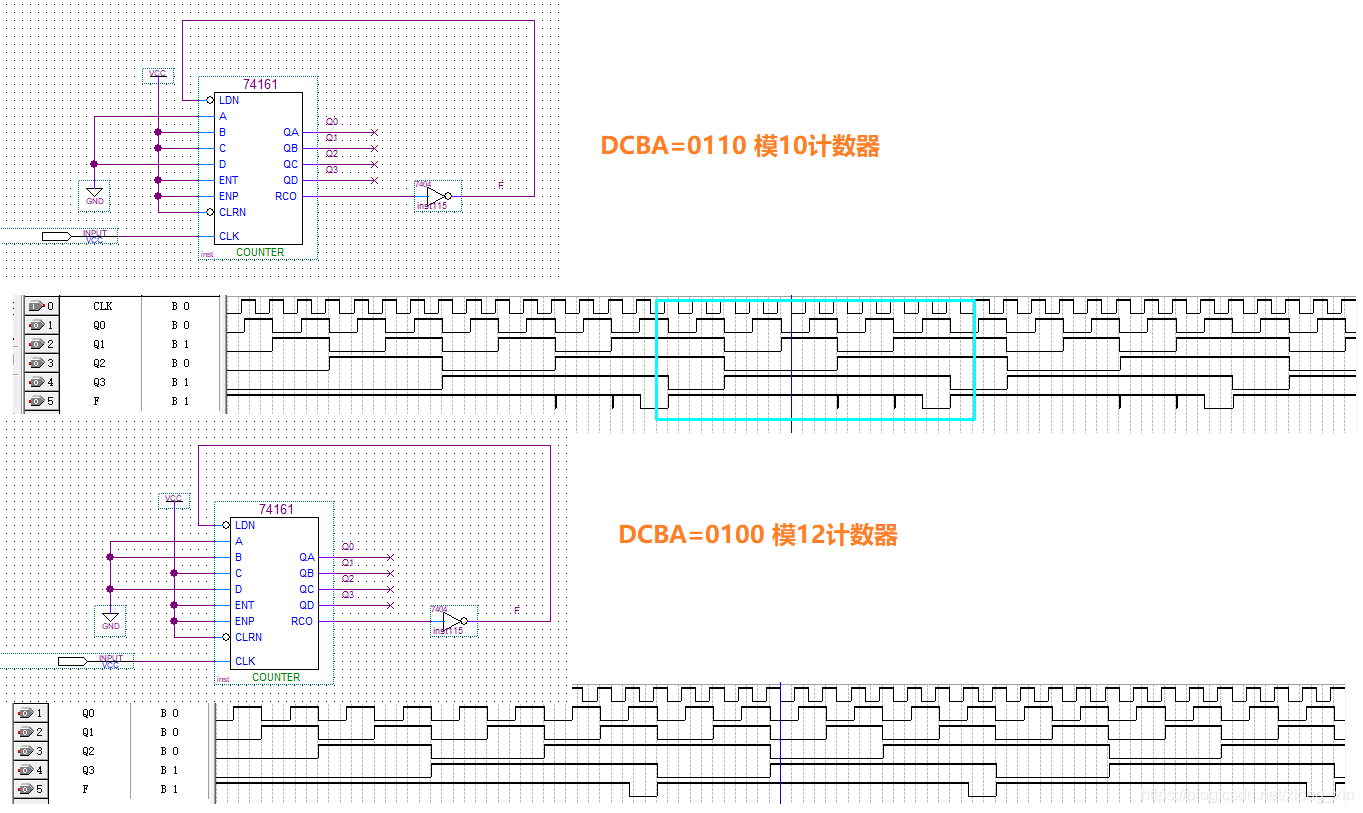

• 实现模值M=2^n-(DCBA)B置的初值

• 模60计数器（级联）

• 74161同步置数法，初值D=0，M=LD-D+1，LD=59=(0011 1011)B

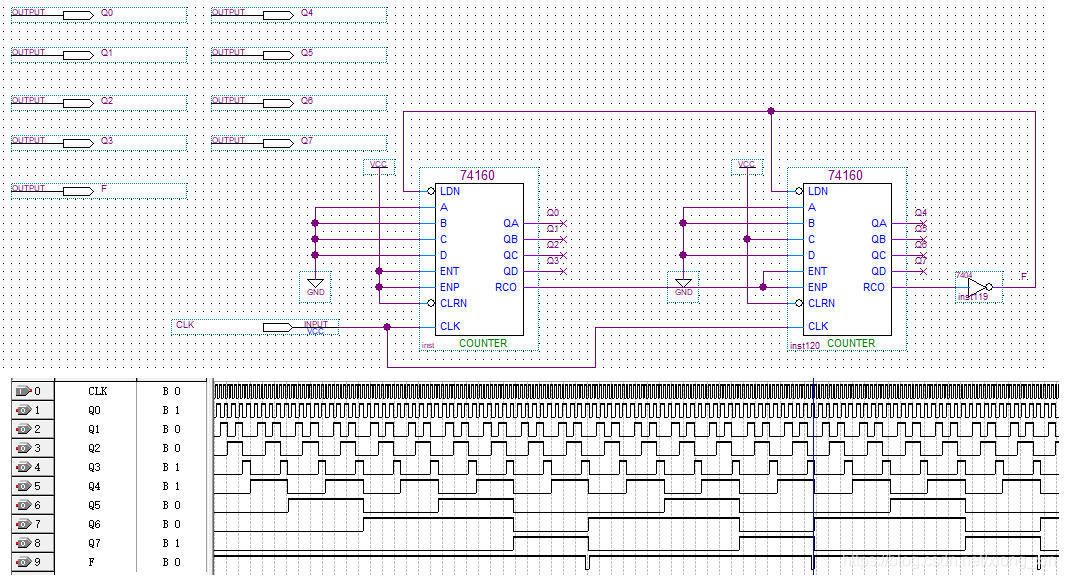

• 74160同步置数法，初值D=0，M=LD-D+1，LD=59=(0101 1001)8421，1001产生进位可以直接接RCO端


• 74161可编程法，M=2^n-D，n=8(位)，M=60，D=256-60=196=(1100 0100)B


• 74160可编程法，M=10^n-D，n=2(位)，M=60，D=100-60=40=(0100 0000)B


74161作为分频器

• 模值为M的计数器=M倍分频器

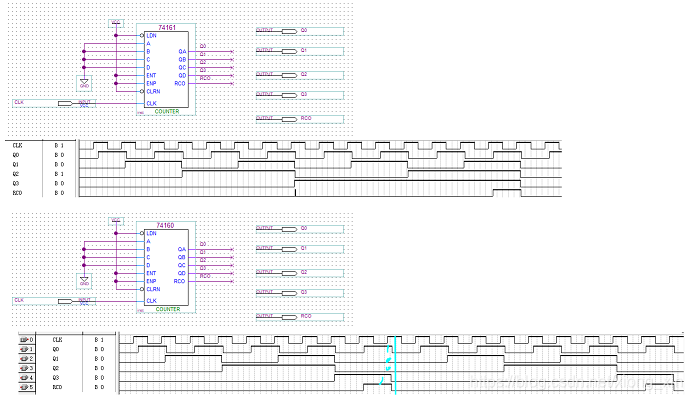

• QA输出2分频，QB输出4分频，QC输出8分频，QD输出16分频，RCO输出16分频
• 分频即f_QA=f_CLK/2
• 任意模值同样可作为分频器
