  • 移位寄存器74194只有左右方向，没有高低位
    在这里插入图片描述

  • 如图上顺序，右移往右边移动Q0Q1Q2上的数到Q1Q2Q3，SR到Q0，同时S1S0=01，查看功能表可知

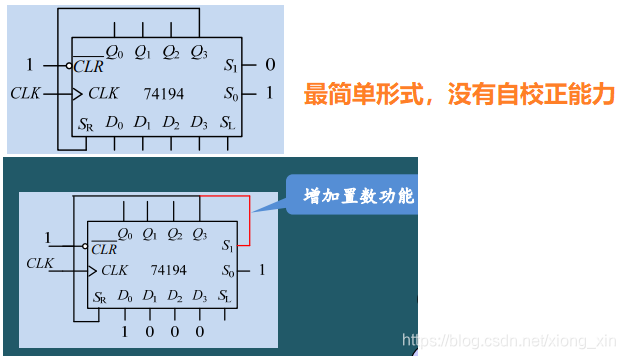

  • 第二种增加计数功能，但无法解决0000自循环的问题，S1还得输入脉冲实现置数功能
    在这里插入图片描述

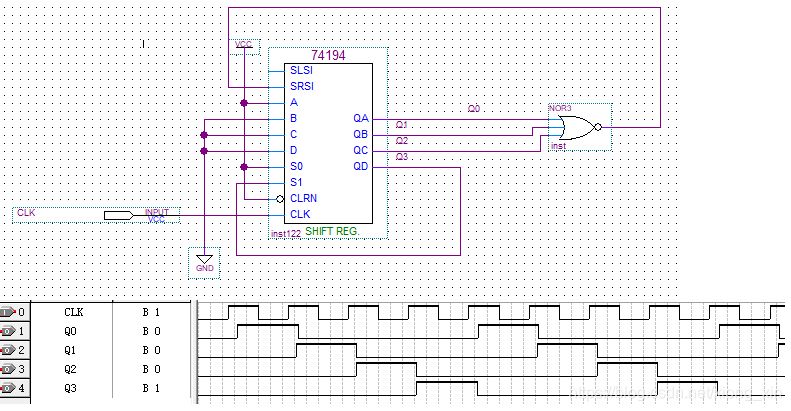

  • 经典自校正环形计数器同时也为全0检测电路，观察主循环前三位为0时改移入1打破0循环
    在这里插入图片描述

  • 环型计数器又称脉冲分配器

  • N位移位寄存器构成的环形计数器最大模值Mmax=N

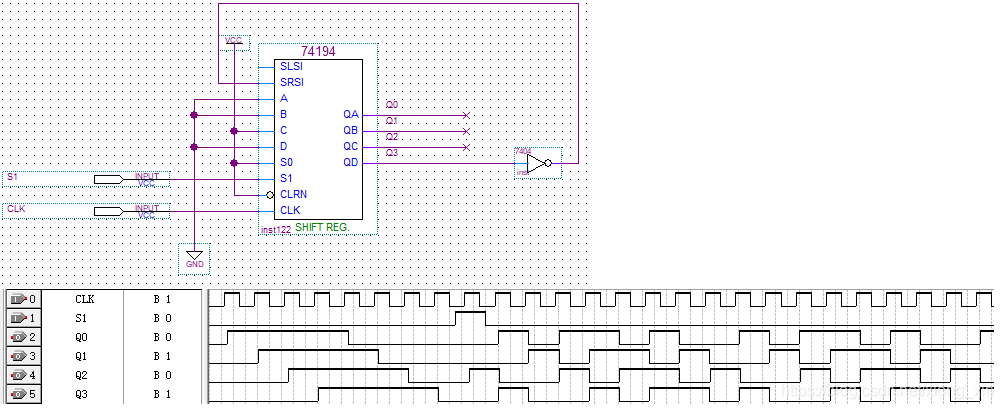

  • Q3拉回SR过程取反实现扭环形计数器
    在这里插入图片描述

  • 无法解决自校正问题，置数脉冲输入信号
    在这里插入图片描述

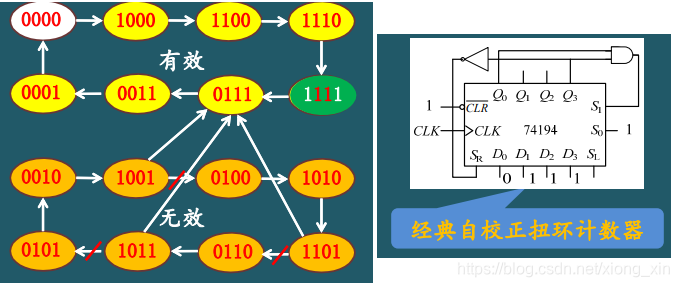

  • 利用置数功能增加自校正功能，取状态1111两头11相与置数0111
    在这里插入图片描述

  • N位移位寄存器构成的扭环计数器最大模值Mmax=2N

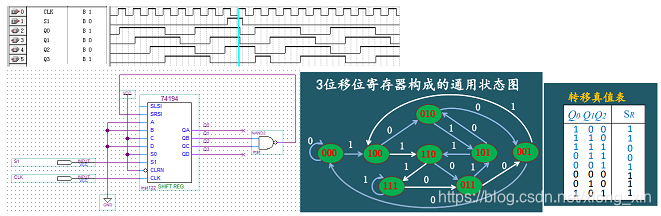

任意模值M=5的移位寄存器

  • 画出状态转移图，选取一条路线，确定有效状态和无效状态。观察Q0Q1Q2在置数001后实现模5计数器
    在这里插入图片描述
  • SR=QN-1’QN-2’可构成M=2N-1的移位型计数器
