quartus调用D触发器DFF和JK触发器JKFF

最新推荐文章于 2024-10-31 19:34:15 发布
最新推荐文章于 2024-10-31 19:34:15 发布
阅读量8.9k 收藏 9
点赞数 2
分类专栏： 数电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/108960359
版权
  • D触发器库里名称DFF，我猜应该是D Flip-Flop的简写

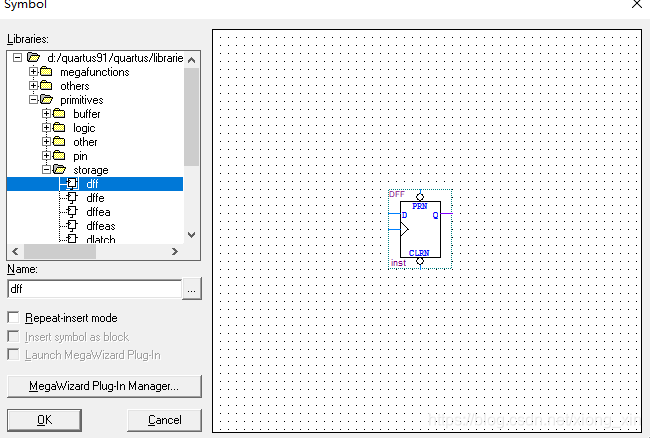

  • 完整方法，新建bdf文件，Edit|Insert Symbol|Name:dff。路径是../libraries/primitives/storage/dff
    在这里插入图片描述

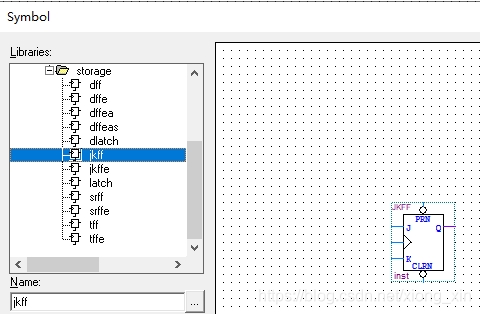

  • 调用JK触发器同理jkff，还有T触发器TFF，但好像时钟端都是上升沿触发。
    在这里插入图片描述
