AD小技巧：更改器件封装

最新推荐文章于 2025-04-27 16:03:43 发布
最新推荐文章于 2025-04-27 16:03:43 发布
阅读量1w 收藏 17
点赞数 1
分类专栏： PCB小技巧 文章标签： 我很菜
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/90736682
版权

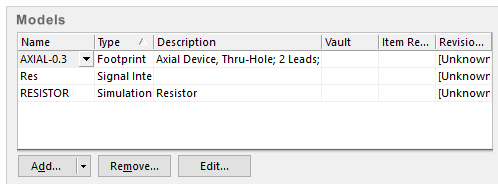

  • 原理图上双击器件，Footprint即为封装
    在这里插入图片描述

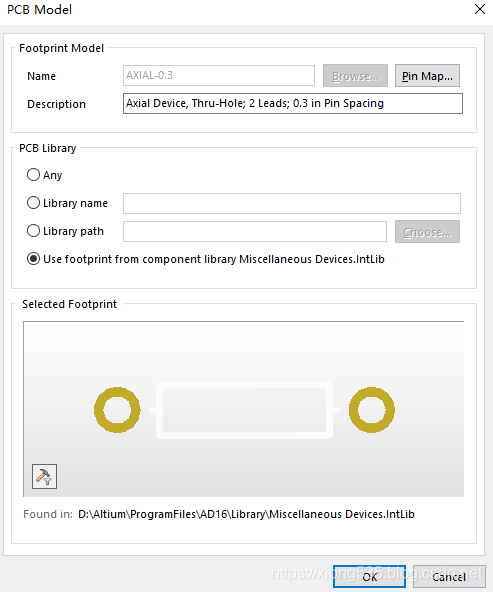

双击Footprint可以看见AXIAL-0.3为直插型，很low而且贵，现在基本用贴片
在这里插入图片描述

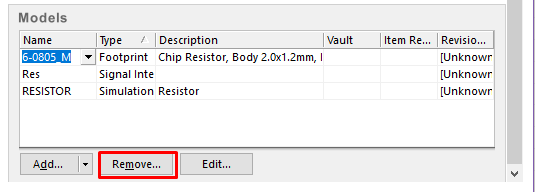

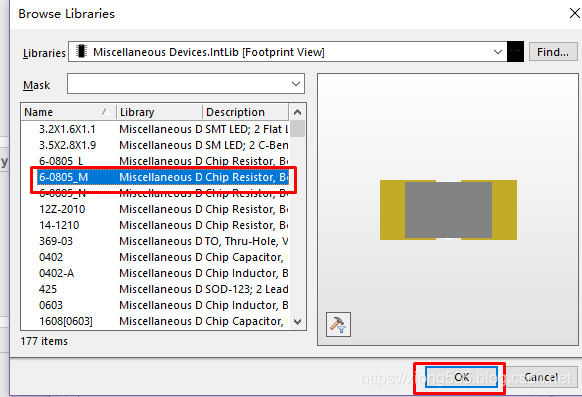

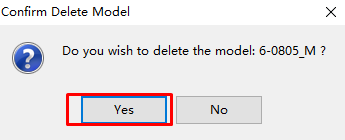

  • 按下Remove,Yes,点6-0805_M,OK
    在这里插入图片描述
    在这里插入图片描述

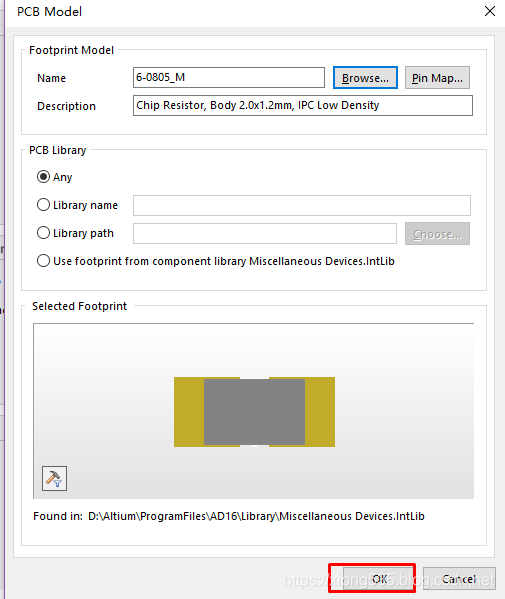

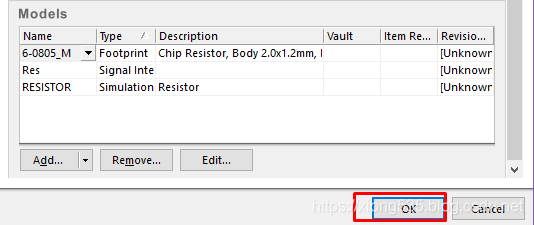

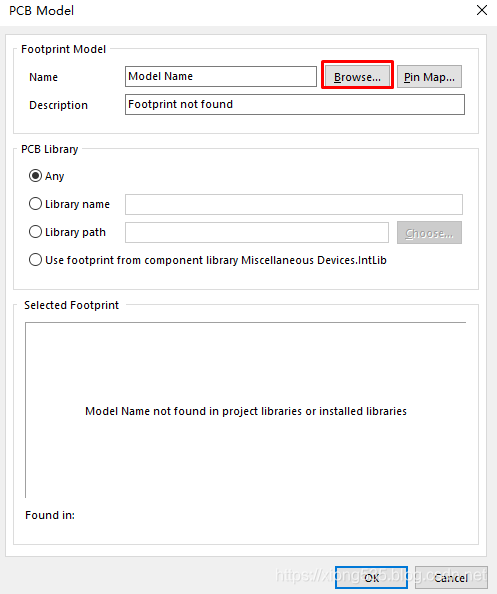

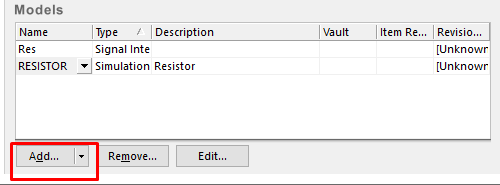

  • 再添加
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

建议一开始就确定好封装
