解决AD在导出封装时出现封装比实际过大的问题记录

最近在做一个项目,然后封装时从其他已经画好的PCB图中导出封装

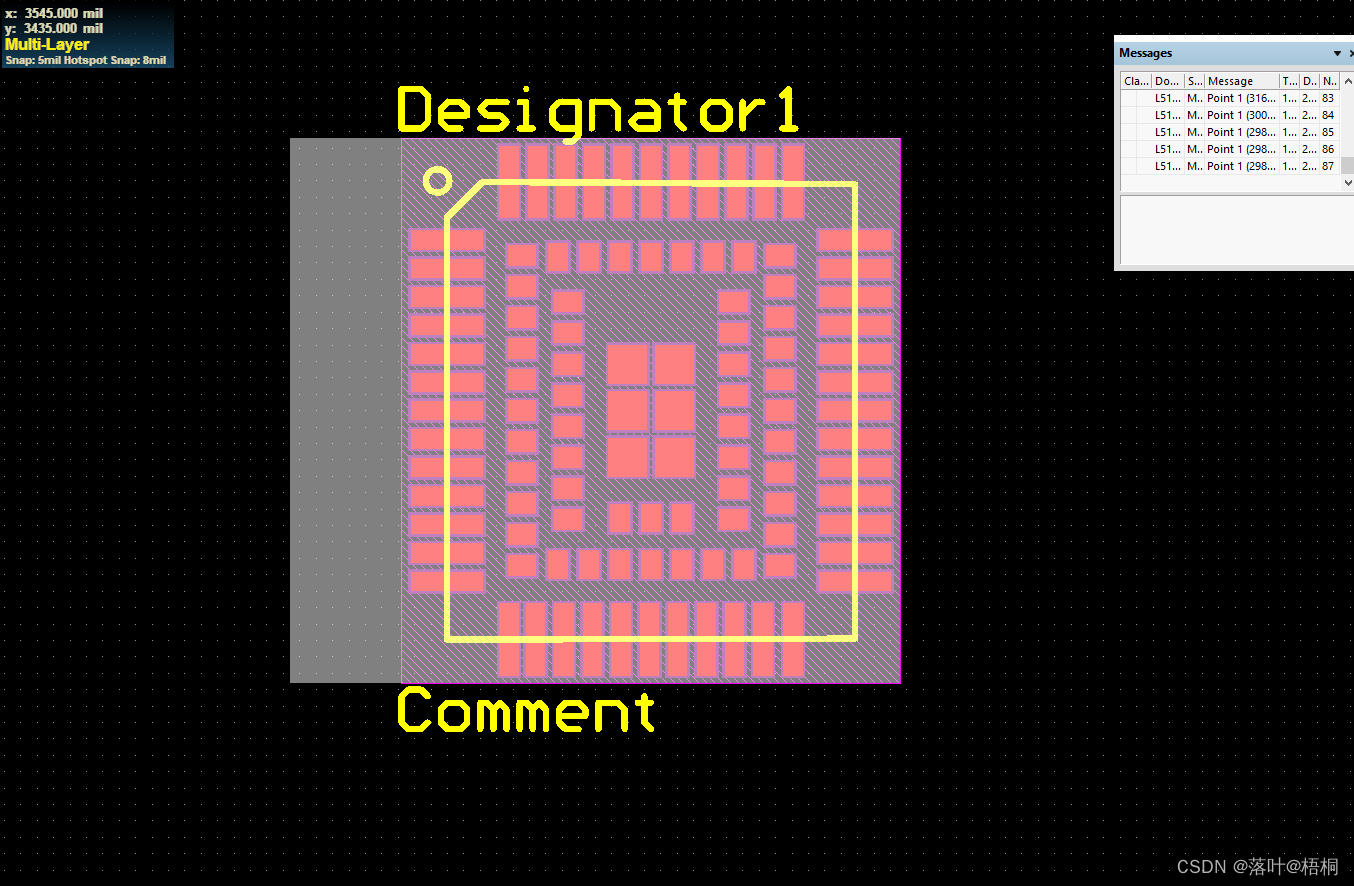

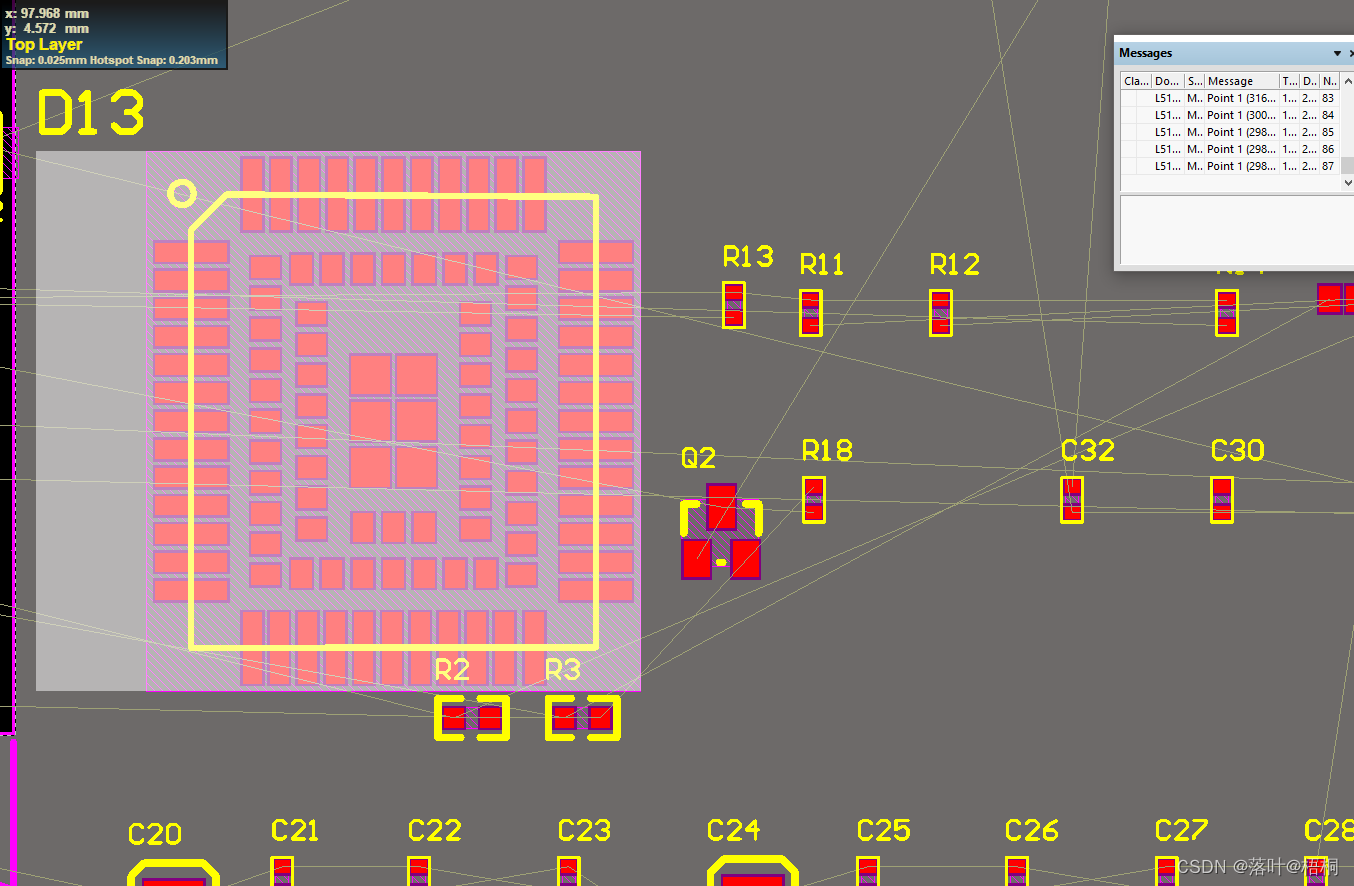

可以看到阴影部分就是导出后封装的实际大小,当时实际上我们只需要紫红色网格区域的大小,不然在放置到自己的PCB板上会出现过大的问题,如下图

解决办法:

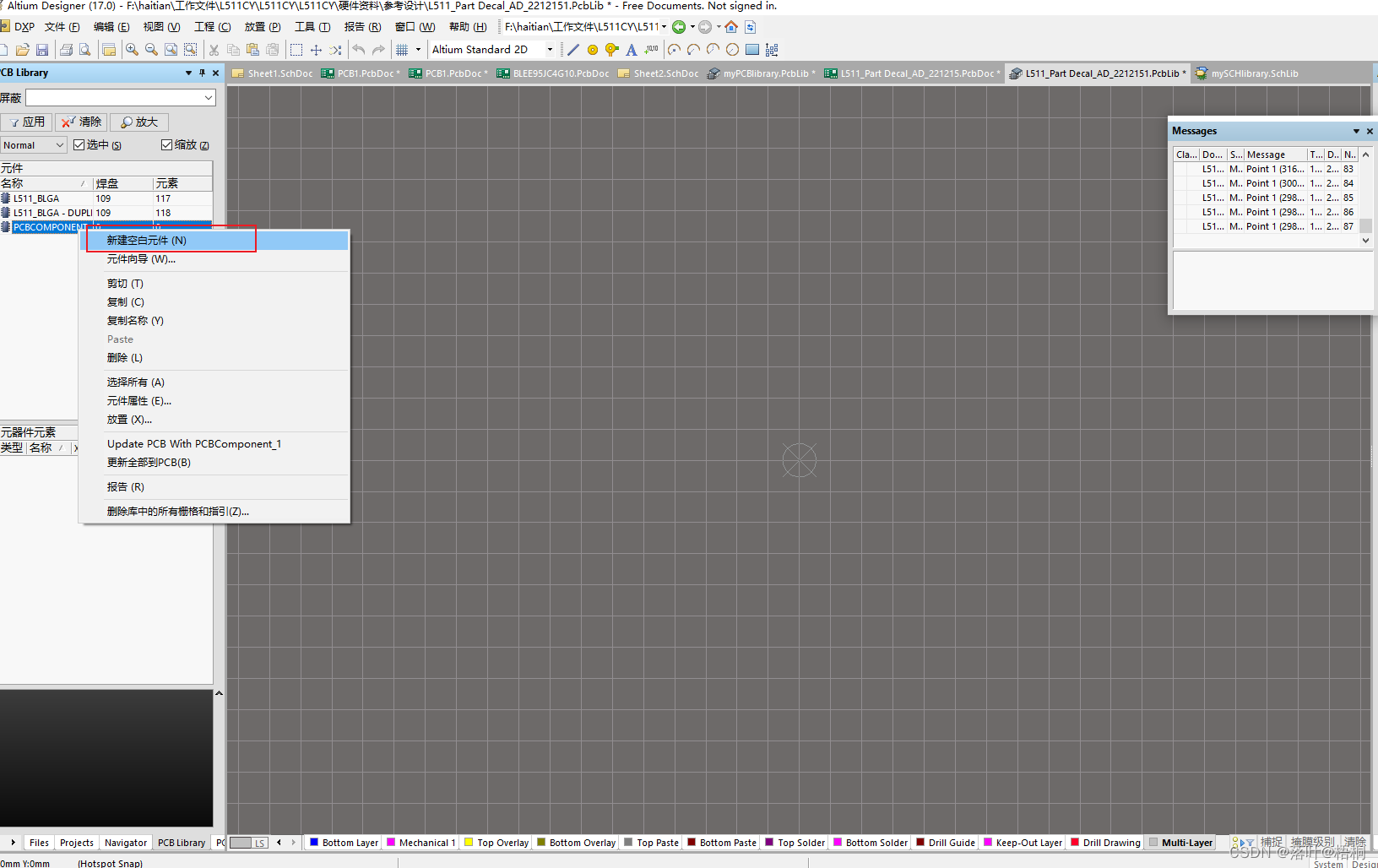

1、先新建一个空白原件

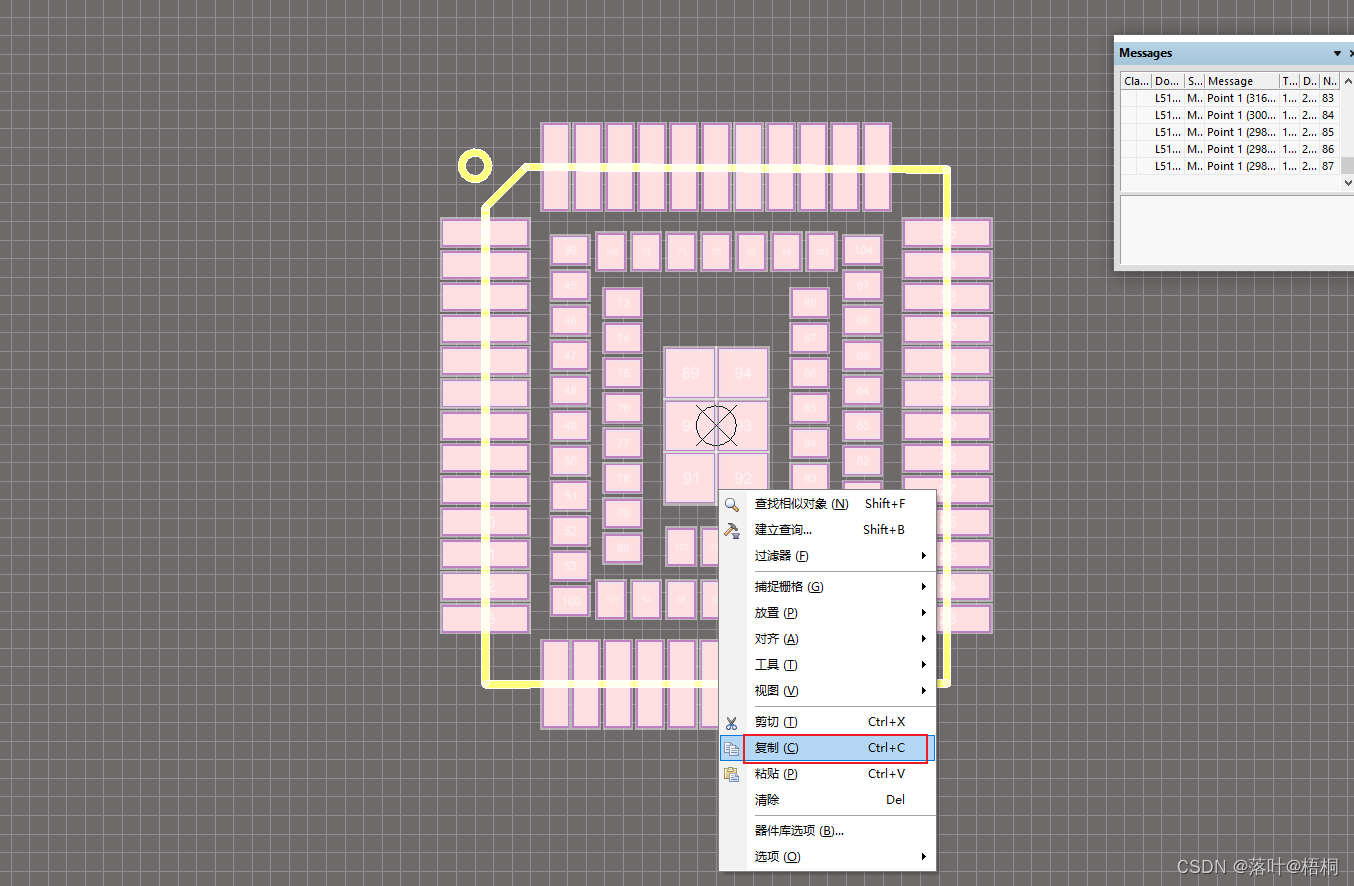

2、在导出之后的封装全选后,选择复制,然后鼠标单击封装的空白处

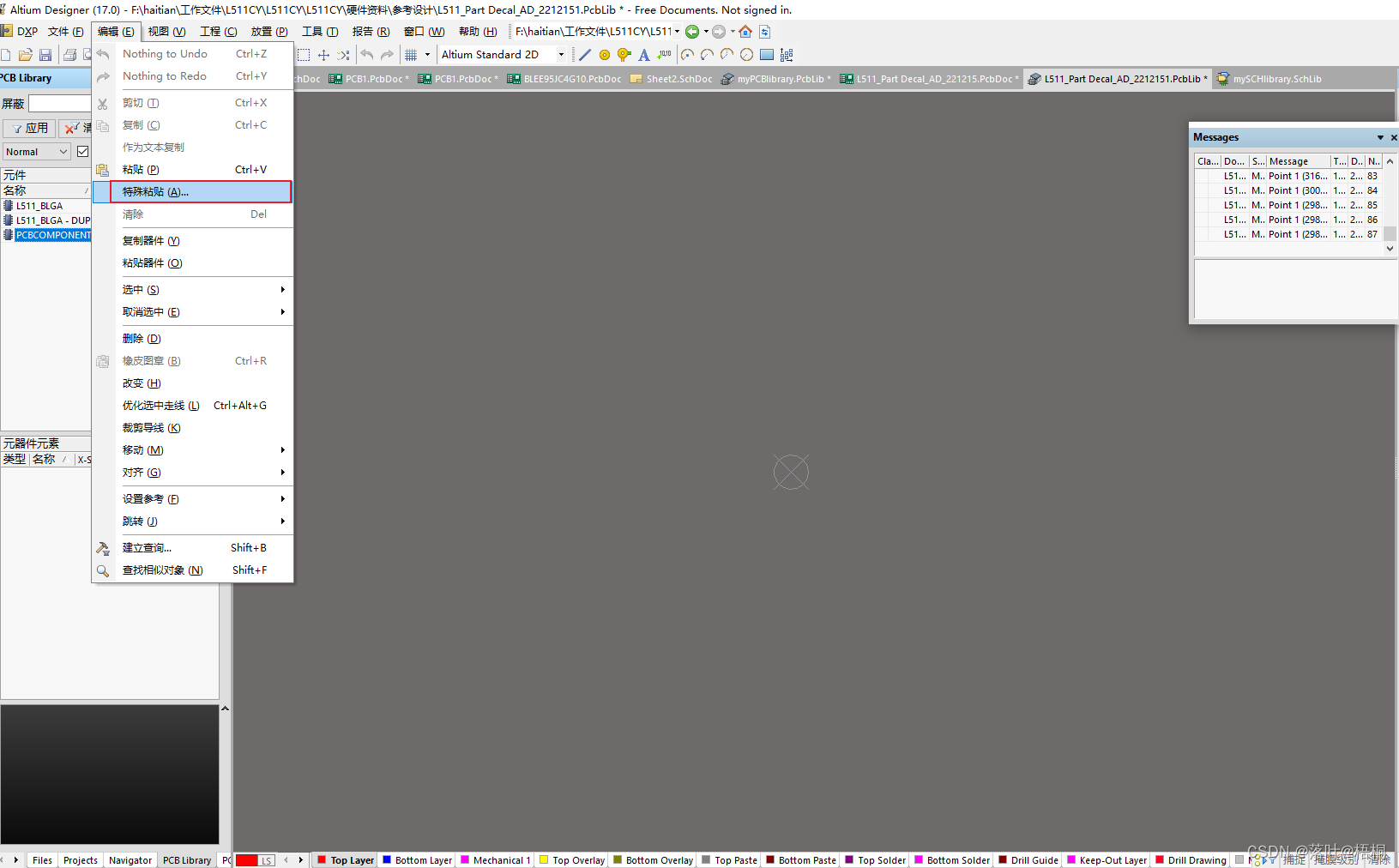

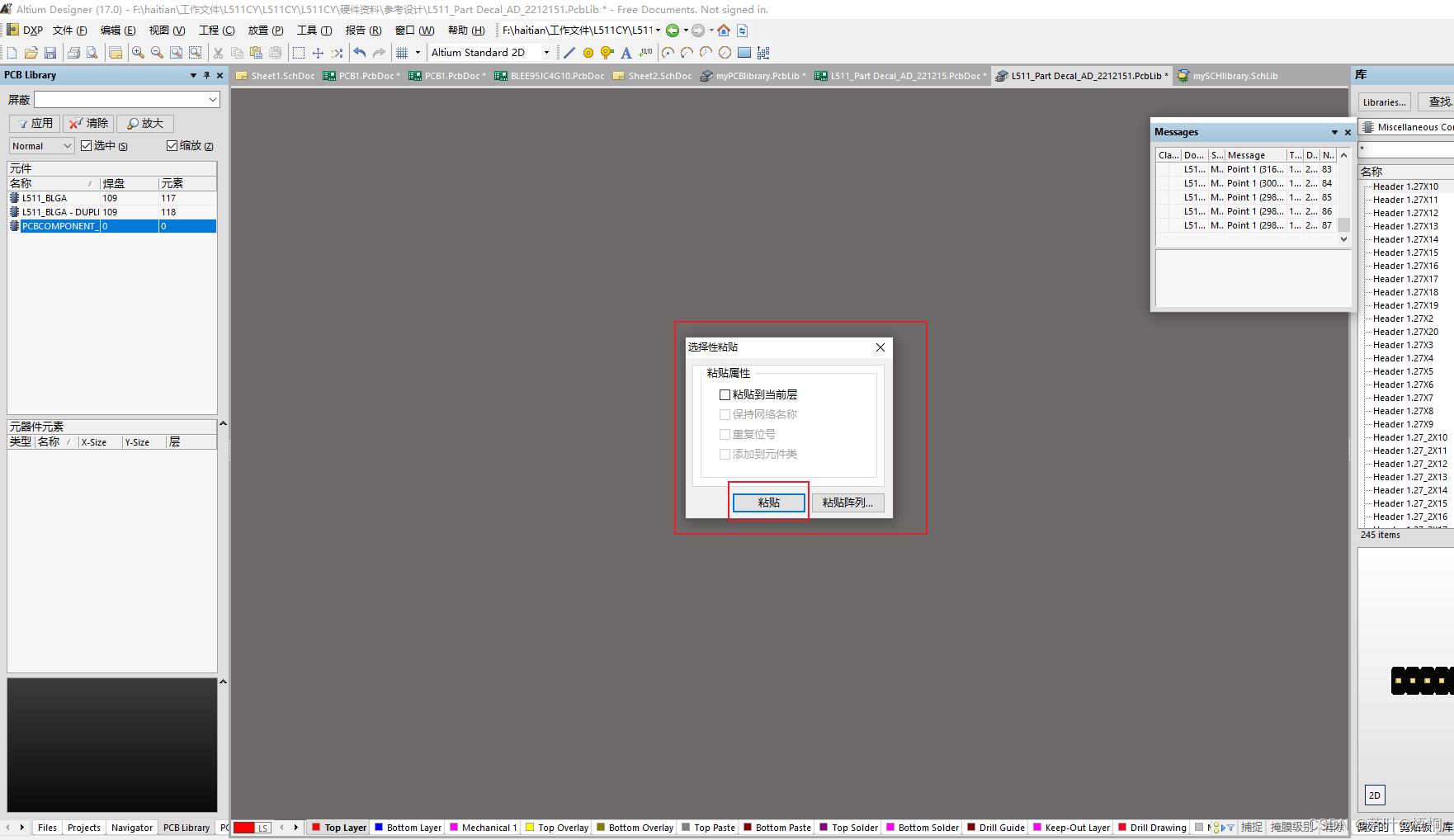

3、切换到之前新建的空白元件处,选择特殊粘贴,然后粘贴,最后单机空白处

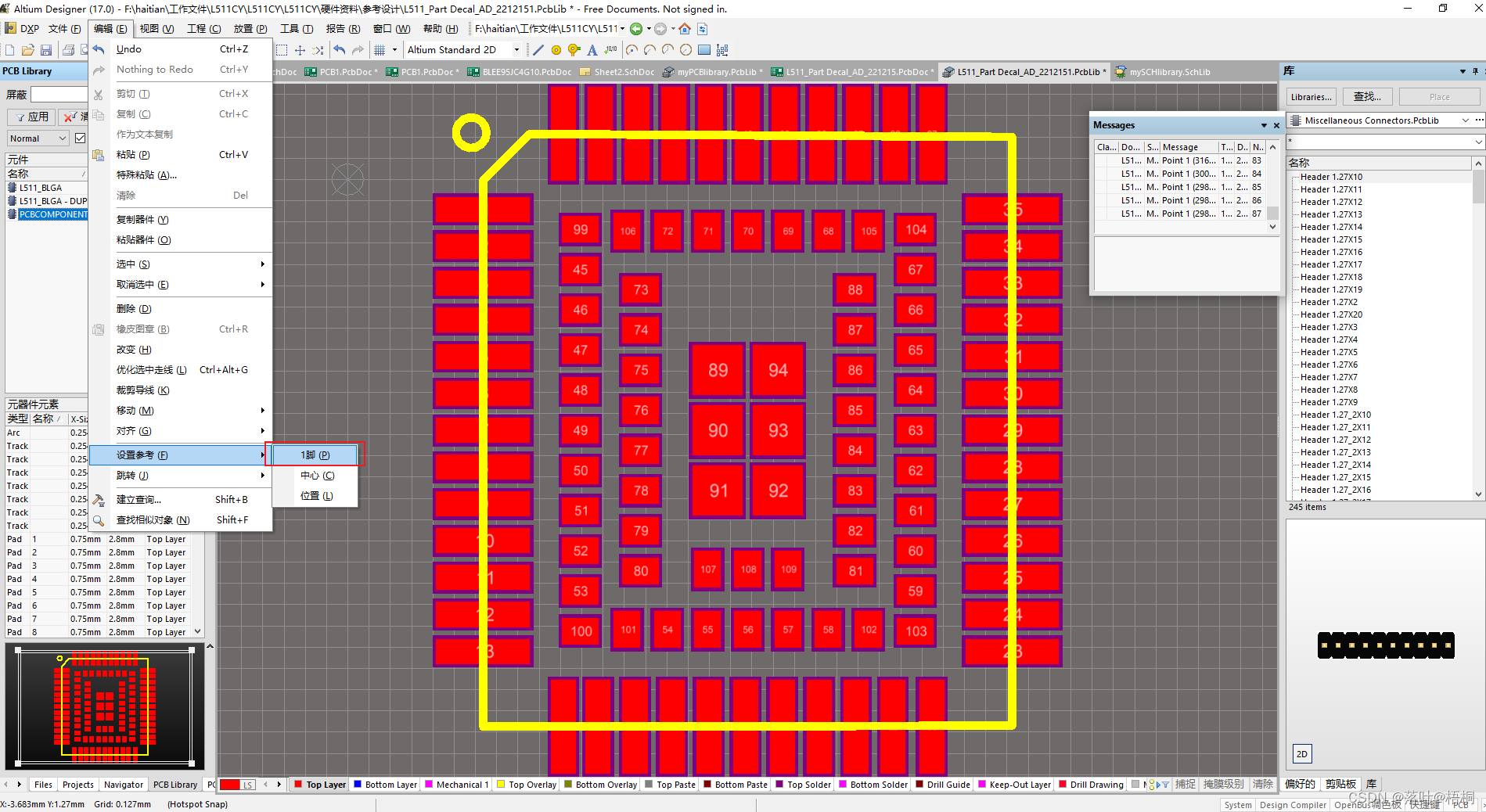

4、最后,切换一下显示,设置1脚为参考点即可
