【论文笔记】视频实例分割 CVPR2021 Oral——VisTR：End-to-End Video Instance Segmentation with Transformers

视频实例分割video instance segmentation，在vos的基础上，对每个实例打标签。

实例分割是目标检测+语义分割，在图像中将目标检测出来，然后对目标的每个像素分配类别标签，能够对前景语义类别相同的不同实例进行区分

数据集：Youtube-VIS

前身： Video instance segmentation

• 论文地址：VIS
• 代码地址：MaskTrackRCNN

VisTR：End-to-End Video Instance Segmentation with Transformers

• 论文地址：VisTR CVPR2021
• 代码地址：https://git.io/VisTR
• 参考链接：CVPR 2021 Oral: 基于Transformers的端到端视频实例分割方法VisTR

解决的问题

VIS不光要对单帧图像中的物体进行检测和分割，还要在多帧下找到每个物体的对应关系，即对其进行关联和跟踪。

• 视频本身是序列级的数据，将其建模为序列预测的任务，给定多帧的输入，输出多帧的分割掩码序列，需要一个能够并行处理多帧的模型
• 将分割和目标跟踪两个任务统一，分割是像素特征的相似度学习，目标跟踪是实例特征的相似度学习

将transformer应用于视频实例分割

• 本身用于序列到序列
• transformer擅长对长序列建模，可以用于建立长距离依赖，学习跨多帧的时间信息
• self-attention可以基于两两之间的相似度进行特征的学习和更新，可以更好的学习帧与帧的相关性

端到端，将视频的时间和空间特征看作一个整体，参考了DETR

介绍

任务：对每一帧进行实例分割，同时在连续的帧中建立实例的数据关联——追踪tracking

总结：它将VIS任务视为一个并行的序列解码/预测问题。给定一个由多个图像帧组成的视频片段作为输入，VisTR直接输出视频中每个实例的掩码序列。每个实例的输出序列在本文中被称为实例序列

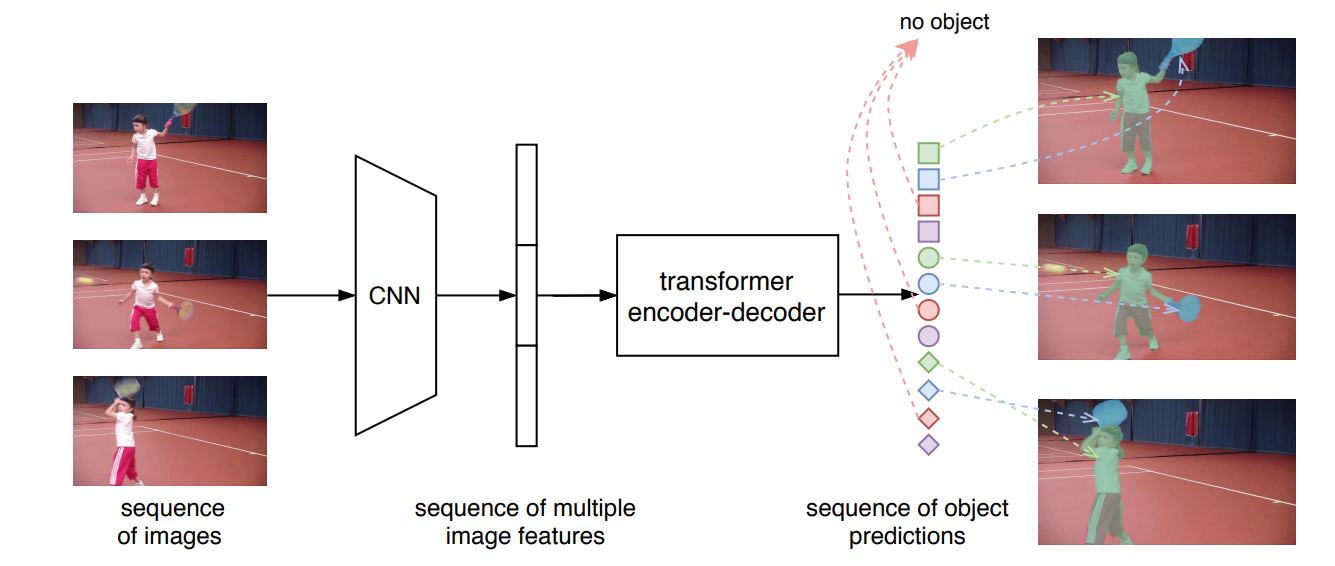

在下图中，用形状区分帧，用颜色区分实例，三帧，4个实例

• 第一阶段，给定一个视频帧序列，一个标准的CNN模块提取单个图像帧的特征，然后将多个图像特征按帧顺序串联起来，形成特征序列。

  注：在提取特征的阶段网络的选择可以根据图片类型进行更改

• 第二阶段，transformer将片段级特征序列作为输入，并按顺序输出一串实例预测。预测序列遵循输入帧的顺序，而每帧的预测也遵循相同的实例顺序。

挑战：建模为一个序列预测问题

虽然在最开始的输入时，在时序维度多帧的输入和输出是有序的，但是对于单帧而言，实例的序列在初始状态下是无序的，无法实现实例的跟踪关联，因此要强制使得每帧图像输出的实例的顺序一致，这样只要找到对应位置的输出，便可以自然的实现同一实例的关联。

• 如何保持输出的顺序

  实例序列匹配策略：对同一个实力位置处的特征进行序列维度

  在输出的与真实的序列之间进行二方图匹配，并将序列作为一个整体进行监督

• 如何从transformer网络中获取每个实例的掩码序列

  实例序列分割模块：自注意力获取每个实例在多帧中的掩码特征，并利用三维卷积对每个实例的掩码序列进行分割

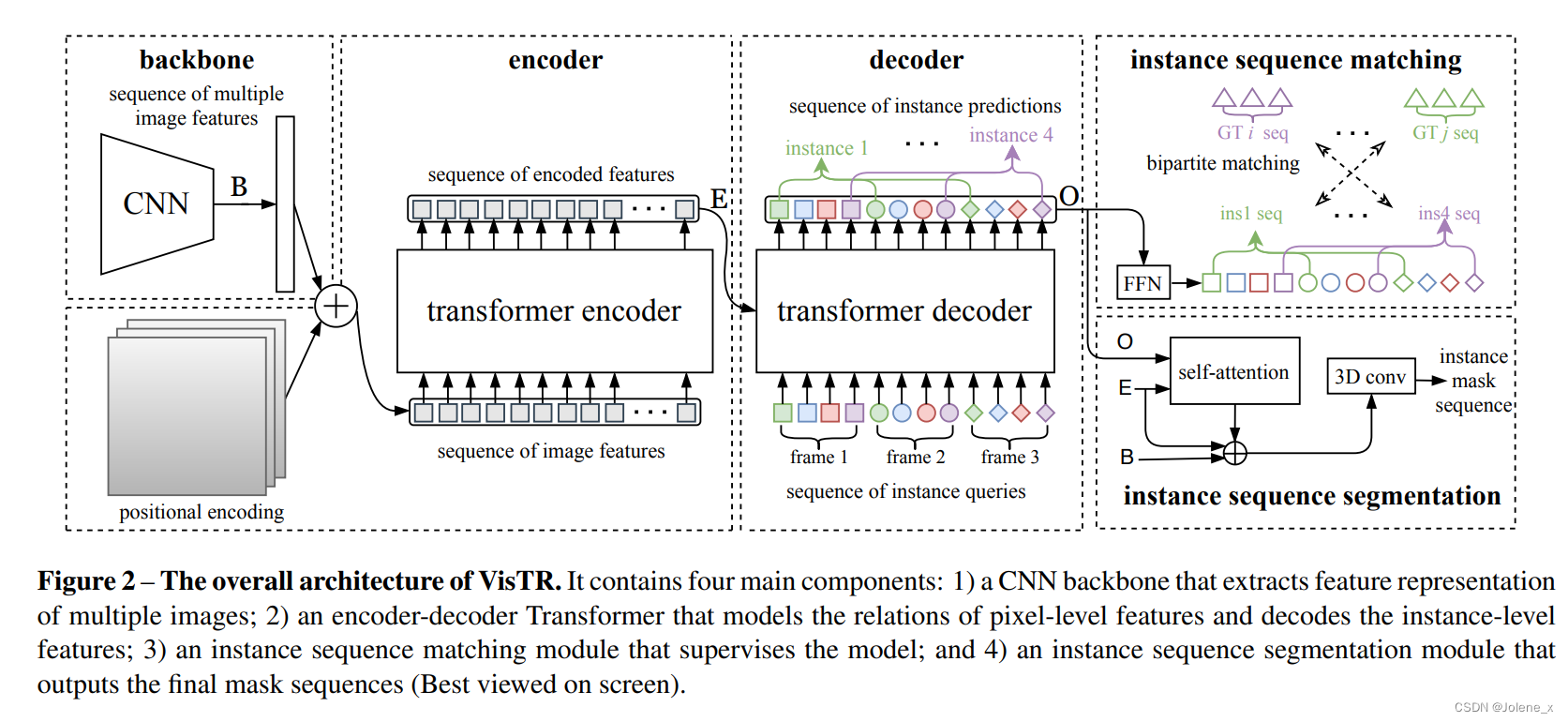

VisTR整体架构

一个CNN主干来提取多帧特征表示(此处可以根据不同的场景需求采用不同的特征提取网络)

一个编码器-解码器transformer来模拟像素级和实例级特征的相似性

一个实例序列匹配模块

一个实例序列分割模块

backbone

初始输入：T帧 * 通道数3 * H’ * W’

输出特征矩阵(将每帧concat)：T * C * H * W

transformer 编码器

学习点和点之间的相似度，输出的是密集的像素特征序列

先将backbone提取到的特征用1*1卷积降维操作：T * C * H * W => T * d * H * W

展平：transformer的输入需要是二维的，所以对空间(H, W)和时间(T)进行flatten，T * d * H * W => d * (T * H * W)

展平的理解：d类似于通道，而T * H * W就是此序列所有T帧的所有像素点

时间和空间的位置编码

Temporal and spatial positional encoding.

最终的位置编码的维度是d

Transformer的结果是与输入的序列无关的，而实例分割任务需要精确的位置信息，所以用固定的位置编码信息来补充特征，这些信息包含片段中的三维（时间、空间——H, W）位置信息，与backbone提取到的特征信息一起送入编码器

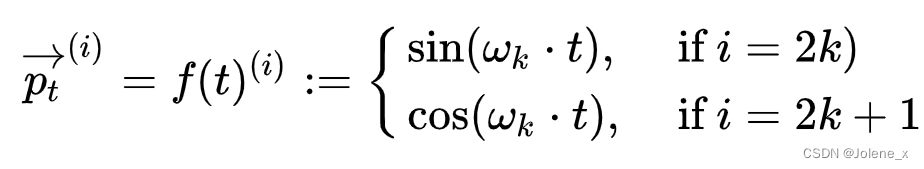

在原始的transformer中，位置信息是一维的，所以$i$是从1到d维，所以$2k$从0到d，$w_k$从1逐渐到无限接近于0

那么最终t位置的向量也是d维的：
$$p_t={\left[\begin{array}{c}sin(w_1.t)\\ cos(w_1.t)\\ sin(w_2.t)\\ cos(w_2.t)\\ \\ \\ sin(w_{d/2}.t)\\ cos(w_{d/2}.t)\end{array}\right]}_d$$
而本文中，需要考虑的是三个维度的位置，H, W , T，也就是说对于一个像素点，他的坐标有三个值，所以对于三个维度，独立的生成$d/3$维的位置向量

对于每个维度的坐标，独立使用正弦和余弦函数，生成$d/3$维度的向量

$pos$代表坐标($h,w,t$)，$i$代表维度，假设只看$h$，则$i$从1到$d/3$维，同时为了保证$w_k$的取值在0到1之间，所以此处的$w_k$与原始的transformer不一样。

最终在H维度的位置向量表示如下
$$PE(pos{)}_H={\left[\begin{array}{c}sin(w_1.t)\\ cos(w_1.t)\\ sin(w_2.t)\\ cos(w_2.t)\\ \\ \\ sin(w_{d/6}.t)\\ cos(w_{d/6}.t)\end{array}\right]}_{d/3}$$

然后将位置编码(d * H * W * T)与backbone提取到的特征一起输入到编码器中

transformer解码器

将encoder输出的密集像素特征序列解码为稀疏的实例特征序列

待看：受DETR的启发，假设每一帧有n个实例，则预设每一帧有固定n个input embedding用于提取实例的特征，命名为instance query，那么T帧的实例查询有N = n * T。是可学习的，与像素特征有相同的维度

instance query：用于和密集的输入特征序列进行attention运算，选取能够代表每个实例的特征

输入：E + 实例查询(instance query)

输出：每个实例的预测序列O，后续过程将单个实例的所有帧的预测序列看成一个整体，按照原始视频帧序列的顺序输出，为n * T个实例向量

实例序列匹配

decoder的输出是n * T个预测序列，按照帧的顺序，但每一帧中的n个实例顺序不确定

此模块的功能是使得不同帧中，对于同一个实例的预测，保持相对位置不变

将每个实例的预测序列和标注数据中每个实例的GT序列进行二分匹配，利用匈牙利匹配的方式找到每个预测最近的标注数据

补充FFN：其实也就是MLP多层感知机，就是FC+GeLU+FC

在 Transformer中，MSA 后跟一个 FFN (Feed-forward network)，其包含 两个 FC 层，第一个 FC 将特征从维度 D变换成4D，第二个 FC 将特征从维度4D恢复成D，中间的非线性激活函数均采用 GeLU (Gaussian Error Linear Unit，高斯误差线性单元) —— 这实质是一个 MLP (多层感知机与线性模型类似，区别在于 MLP 相对于 FC 层数增加且引入了非线性激活函数，例如 FC + GeLU + FC)

主要是保持不同图像中同一实例的预测的相对位置

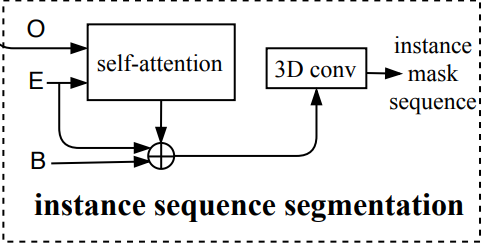

实例序列分割

任务：计算每一个实例在对应帧中的掩码

O是decoder的输出，E是encoder的输出，B是CNN提取到的特征

实例分割的本质是像素相似度的学习，对于每一帧，先将预测图O与编码特征E送入self-attention，计算相似度，将结果作为该实例该帧的初始mask，然后与该帧的初始backbone特征和编码特征E融合，得到该帧该实例的最终掩码特征。为了更好的利用时序信息，将该实例的多帧mask concat生成mask序列，送入3D卷积模块进行分割

这种方式通过利用多帧同一实例的特征对单帧的分割进行加强，发挥时序的优势

原因：当物体处于challenge状态下，比如运动模糊、遮盖等情况，可以通过学习来自其他帧的信息，来帮助分割，也就是，来自多个帧的同一实例的特征可以帮助网络更好的识别该实例

假设第t帧的实例i的掩码特征g(i, t)：1 * a * H’/4 * W’/4，其中a为通道号，将T帧的特征串联，得到该实例在所有帧中的掩码1 * a * T * H’/4 * W’/4

此处4是因为例子里是4个实例

消融实验

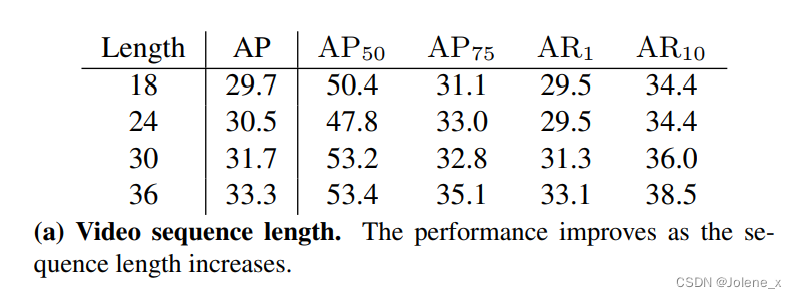

视频序列的长度

18到36，效果变好，更多的时间信息有助于提升结果

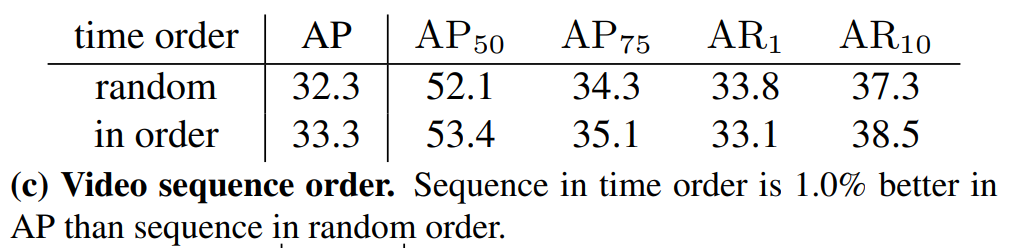

视频序列的顺序

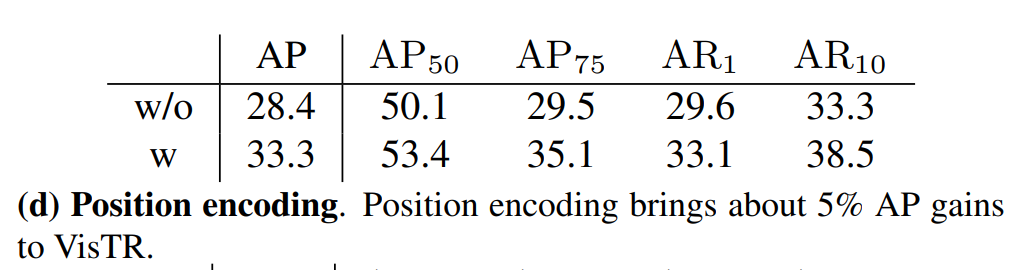

位置编码

视频序列中的相对位置

第一行没有位置编码取得的效果是：序列监督的有序格式和transformer输入输出顺序之间的对应关系隐含了部分的相对位置信息

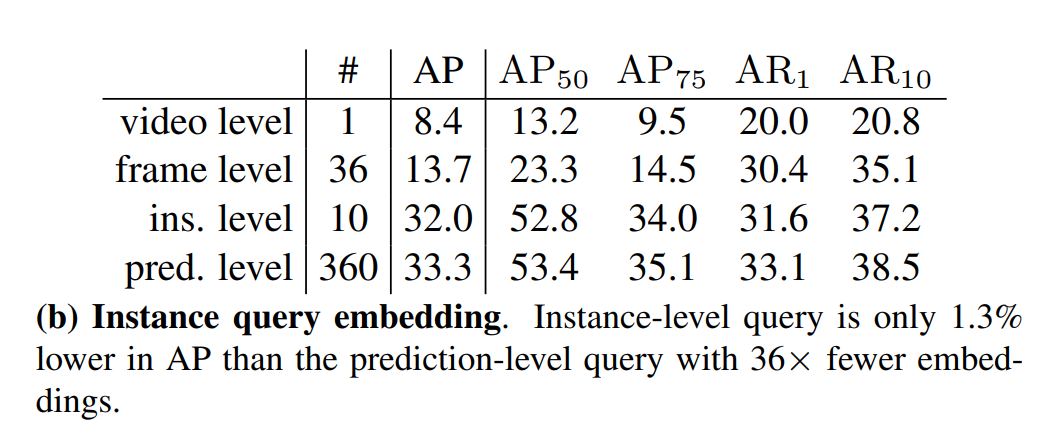

可学习的实例查询嵌入

默认prediction. level：一个嵌入负责一个预测，共n * T

video level：只有一个嵌入，被重复利用n * T次

frame level：对于每帧，使用一个嵌入，也就是T个嵌入，对于每个嵌入，重复n次

instance level：对于每个实例，使用一个嵌入，也就是n个嵌入，重复T次

一个实例的查询可以共享，可以用来改善速度

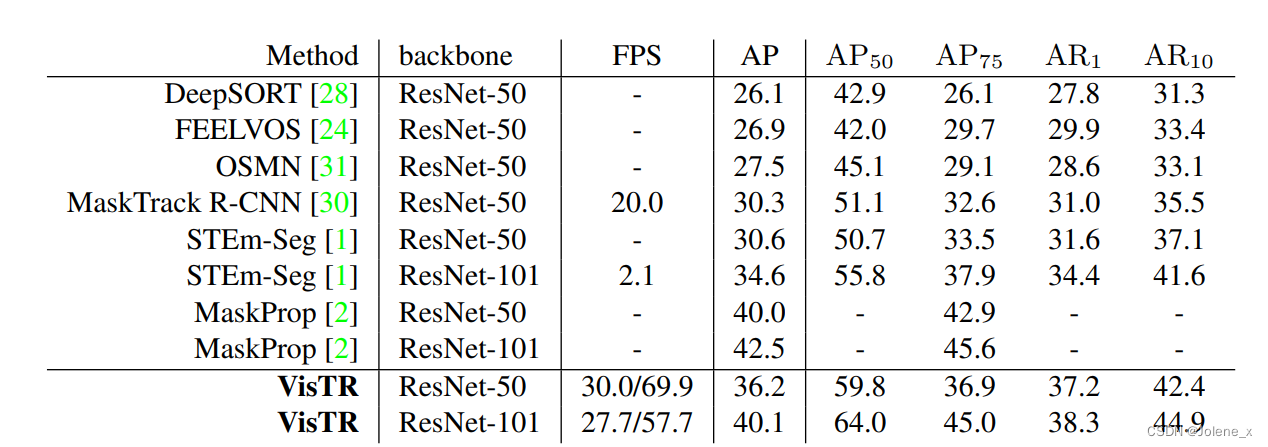

实验结果

数据集：YouTube-VIS

速度快归功于：并行解码

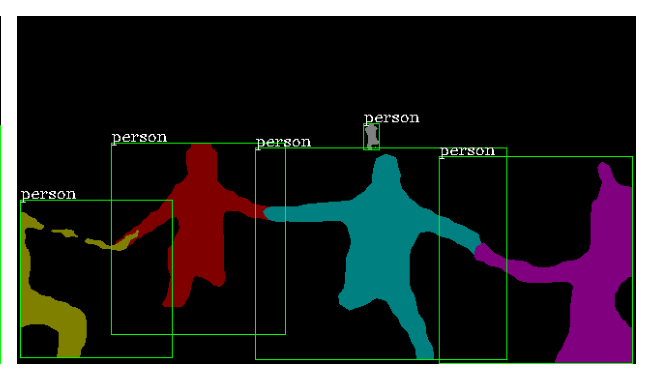

可视化结果：(a)实例重叠，(b)实例之间相对位置的变化，©同一类别的实例靠近时产生的混淆，(d)各种姿势的实例。
