松下PLC 三个单位的延时定时器指令的使用

原文地址::http://www.jdzj.com/plc/article/2020-3-16/84435-1.htm

相关文章

1、松下PLC编程软件FPWIN G中不同规格的定时器（如TMX/TMY/TMR/TML）是否有区域划分？----https://device.panasonic.cn/php/faq/?type=detail&id=7682

2、松下PLC的定时器怎样编辑？----https://zhidao.baidu.com/question/224513254.html

3、松下FP0 PLC的定时器指令TML、TMR、TMX、TMY----http://www.xinmanduo.com/plc/117980.html

TMR:设置以0.01秒为定时单位的延时定时器

TMX:设置以0.1秒为定时单位的延时定时器

TMY:设置以1秒为定时单位的延时定时器

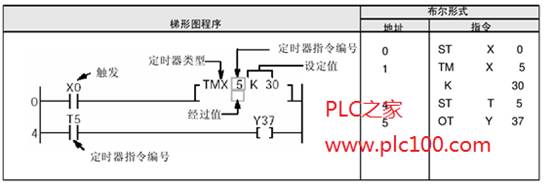

程序示例

对于FP2, FP2SH和FP10SH，只有在未用K常数指定了设定值时，才能用索引寄存器修改定时器编号和设定值的存储区。若定时器号被修改，则程序步数也改变。

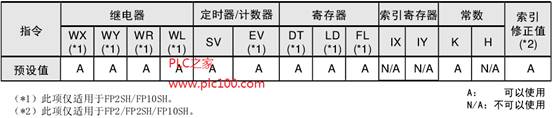

操作数

描述

计数器的点数可以用系统寄存器5改变。FP2SH和FP10SH的点数可增至3072点，FP-C和FP3可增至256点，FP2可增至1024点，FP-M C16T和FP1 C14, C16可增至128点，FP-M C20, C32和FP1 C24,C40, C56和C72及FPO，可达144。增加定时器的点数会相应减少计数器的点数。

定时器为非保持型，因此若切断电源或PLC模式方式由运行(RUN)变为编程(PROG)时，定时器会复位清零。若需要保持运行状态，则应设定系统寄存器6。

当触发器闭合时，设定时间[n]递减，当经过值达到零时，定时器触点Tn (n为定时器触点编号)闭合。

若在运行过程中触发器断开，则运行停止且经过值复位(清零)。

在定时器线圈之后可以直接连接OT指令。

对于FPO/FP2/FP2SH/FP10SH, CPU版本为4. 4或更高的FP-C/FP3和CPU版本为2. 7或更高的FP-M/FP1，设定值区号(SV)可直接指定为设定值。

定时器的设计时间值

定时器设定时间的计算公式为[时间单位]X[设定值]

定时器设置值[n]必须为K1至K32767的十进制常数。

TMS为由0. 01至327. 67秒，以0. 01秒递增。

TMX为由0. 1至327. 67秒，以0. 1秒递增。

TMY为由1至327. 67秒，以1秒递增。
