一、引言

面积在数字图像处理中经常用到，在MATLAB中，计算二值图像的面积通常可以通过三种主要方法实现：遍历法、利用bwarea函数和regionprops函数。下面将分别介绍这三种方法的原理和相应的MATLAB代码示例。

二、遍历法计算二值图像面积的原理和MATLAB代码

原理：遍历法是通过直接遍历图像中的每一个像素，统计值为1的像素个数，从而估算出图像中对象的面积。由于二值图像中对象的面积通常与其包含的像素数成正比，因此这种方法简单直观。

clear all;
close all;
clc;
bwImage = imread('circles.png'); % 读取二值图像
imshow(bwImage),title('二值图像');
% 确保图像是逻辑数组（二值图像），如果不是，则进行转换
bwImage = logical(bwImage);
totalArea = 0; % 初始化面积计数器
% 遍历图像的每个像素，并计算前景像素的数量
[rows, cols] = size(bwImage); %获取二值图像的行列数
for row = 1:rows
for col = 1:cols
if bwImage(row, col)
totalArea = totalArea + 1;
end
end
end
% 显示总面积
fprintf('图像中前景的总面积（像素计数）: %d\n', totalArea);

运行结果：

三、bwarea函数计算二值图像面积和MATLAB代码

原理：bwarea函数是MATLAB中专门用于计算二值图像中对象面积的函数。它通过对图像中每个像素的面积求和来估算图像中所有on像素的面积。需要注意的是，由于不同像素图案的加权不同，返回的面积值可能与实际像素数不完全相同，但大致上反映了图像中对象的面积。

clear all;close all;clc;
img = imread('circles.png');% 读取图像
totalArea = sum(bwarea(img)); % bwarea返回的是每个对象的面积，如果需要总面积，需要求和
fprintf('图像中前景的总面积（像素计数）: %f pixels\n', totalArea);% 输出总面积

四、regionprops函数计算二值图像面积和MATLAB代码

原理：regionprops 函数可用于计算和分析二值图像中连通区域的属性。要计算二值图像中连通区域的面积，你可以使用 regionprops 函数并指定 'Area' 属性。以下是一个 MATLAB 范例，演示了如何计算二值图像中所有连通区域的面积：

clear all;close all;clc;
bw = imread('circles.png'); % 读入二值图像
% 使用 regionprops 计算面积
stats = regionprops(bw, 'Area');
% 显示所有连通区域的面积
disp('连通区域的面积:');
for k = 1:length(stats)
fprintf('区域 %d 的面积: %d\n', k, stats(k).Area);
end
% 如果你想以数组形式获取所有面积
allAreas = [stats.Area];
disp('所有连通区域的面积（数组形式）:');
disp(allAreas);

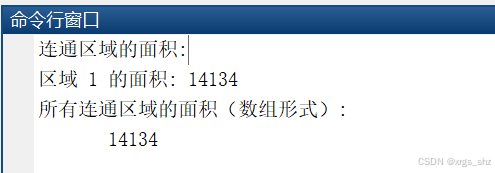

运行结果：
