1.乘法器设计的基本思路

本篇文章重点思路是使用移位相加法实现乘法。本质上就是将乘法分解成为若干个加法运算，通过若干加法实现乘法。以4bit乘法为例子，本质上可以分解为3个加法实现。

如下例子：计算十进制10*6

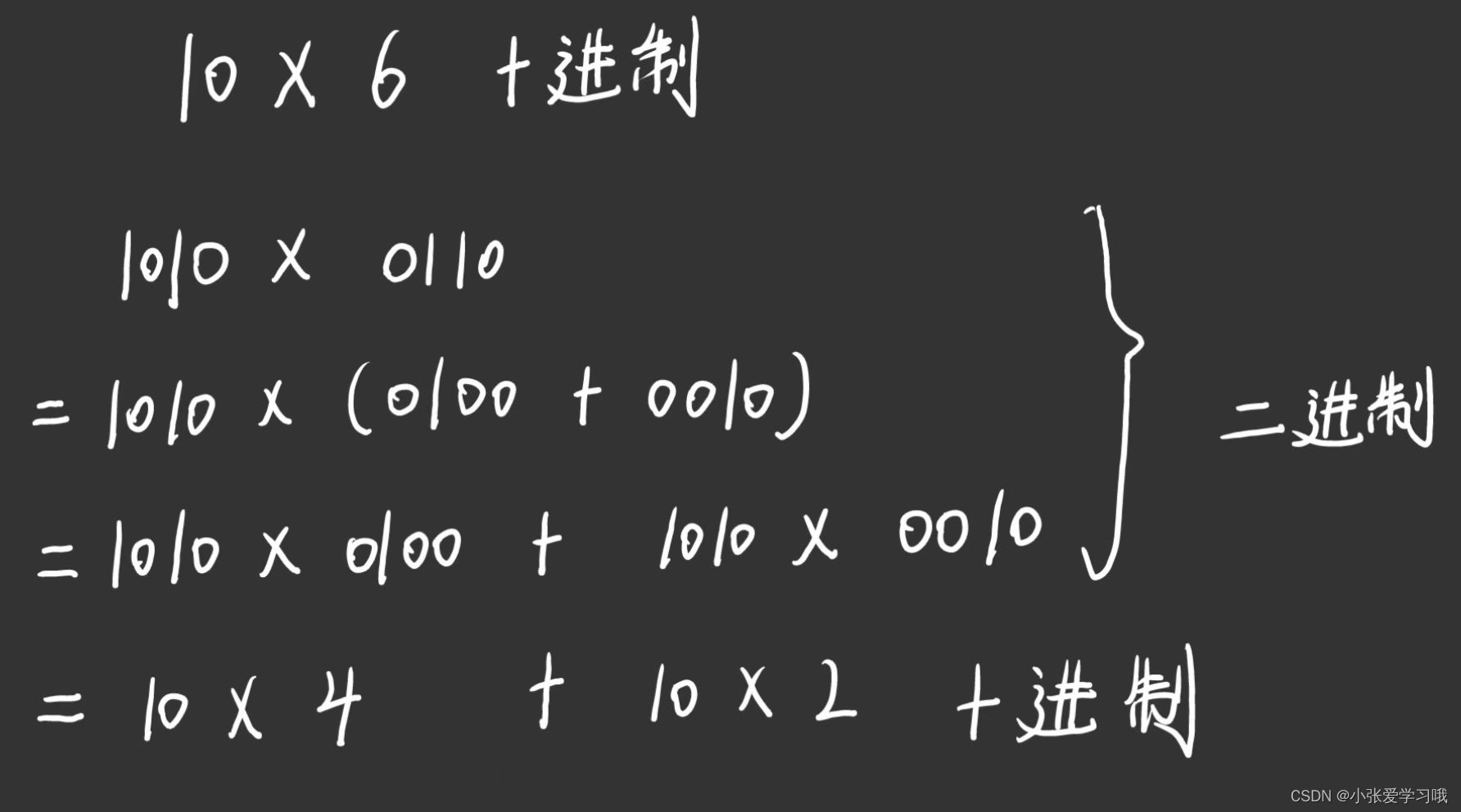

首先十进制10对应二进制1010，十进制6对应二进制0110。将十进制乘法用二进制乘法表示，并将被乘数分解得到如下结果：

前者10*4在硬件电路中可以通过移位实现，本质上就是10左移两位。后者10*2可以理解为10左移一位。

通过上面这个例子，我们可以得到一个4bit乘法可以分解为4个移位选择器和3个加法来实现。对乘数进行移位，移位与否的条件由被加数对应位是否为1决定。再将移位结果相加就可以得到最终结果。

2.关于乘法器结果位宽

我们以4bit乘法器为例子，两个4bit数相乘，两个4bit数乘法最大结果为15*15，结果为一个8位结果。因此4bit乘法器如果要存储结果需要8bit才能完整存储。

现在我们假设设计一个n bit乘法器，两个乘数最大值都是 $eq?2%5E%7Bn%7D-1$ ，这里我们忽略-1，因此两个n bit数相乘，可以表示位 $eq?2%5E%7Bn%7D*2%5E%7Bn%7D%20%3D%202%5E%7B2n%7D$ 。

因此我们得到如下结论，对一个n位乘法器，存储其结果需要使用2n位。

3.4bit乘法器电路结构图、Verilog代码及仿真

根据上述分析，我们可以知道使用移位相加法本质就是移位，相加两个计算过程。这里我们将4bit乘法A*B=S，通过B来对A进行移位，得到具体电路框图如下所示：

具体Verilog实现代码如下：

module mult_4bit (

    input       [ 3   : 0 ] data_a                      ,
    input       [ 3   : 0 ] data_b                      ,

    output      [ 7   : 0 ] data_o

);

//-----------------------------------------------------------------------
//-----整数乘法可以分解为移位加法
//--移位
//-----------------------------------------------------------------------
wire [ 4   : 0 ] shift_1bit ;
wire [ 5   : 0 ] shift_2bit ;
wire [ 6   : 0 ] shift_3bit ;

assign shift_1bit = { data_a , 1'b0 } ;
assign shift_2bit = { data_a , 2'b0 } ;
assign shift_3bit = { data_a , 3'b0 } ;

//-------------------------------------------------------
//----根据乘数b的各个位值来进行选择
//-------------------------------------------------------
wire [ 3   : 0 ] d1 ;
wire [ 4   : 0 ] d2 ;
wire [ 5   : 0 ] d3 ;
wire [ 6   : 0 ] d4 ;

assign d1 = (data_b[0]) ? data_a        : 4'd0 ;
assign d2 = (data_b[1]) ? shift_1bit    : 5'd0 ;
assign d3 = (data_b[2]) ? shift_2bit    : 6'd0 ;
assign d4 = (data_b[3]) ? shift_3bit    : 7'd0 ;

//-----------------------------------------------------------
//-----进行3级串行加法完成4位乘法
//--这里我是用自己写的串行加法器
//---如果想要自己拿代码仿真  可以将加法器那个模块删除，使用assign 这个加法
//-------或者在我的资源里下载完整
//-----------------------------------------------------------

wire [ 5   : 0 ] do1 ;
wire [ 7   : 0 ] do2 ;

//自己写的串行加法器  ，如果觉得麻烦也可以直接使用 + 号实现
//上面两个加法可以并行

//assign do1 = {2'b0 , d1}  +  {1'b0 , d2}          ;
adder_6bit adder_6bit_u0(

    .data_a                             ({2'b0 , d1}        ),
    .data_b                             ({1'b0 , d2}        ),
    .cin                                (1'b0               ),

    .data_o                             (do1                )

);

//assign do2 = { 2'b0 , d3 }   +  { 1'b0 , d4 }   ;
adder_8bit adder_8bit_u0(

    .data_a                             ({ 2'b0 , d3 }      ),
    .data_b                             ({ 1'b0 , d4 }      ),
    .cin                                (1'b0               ),

    .data_o                             (do2                )

);



//第三级加法 这一级加法需要等待上面两个加法完成后在进行

//assign data_o = { 2'b0 , do1 } + do2            ;
adder_8bit adder_8bit_u1(

    .data_a                             ({ 2'b0 , do1 }     ),
    .data_b                             (do2                ),
    .cin                                (1'b0               ),

    .data_o                             (data_o             )

);

//由此可以推出该电路最长路径：一个选择器延时 + 两个加法器延时

endmodule //mult

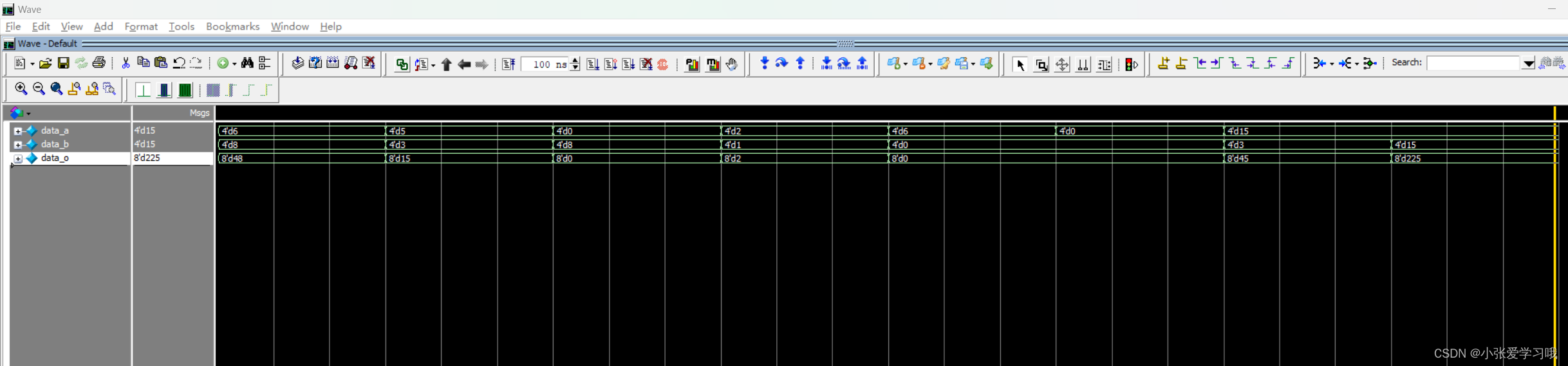

如下为仿真结果

4.利用4bit乘法器实现8bit乘法器

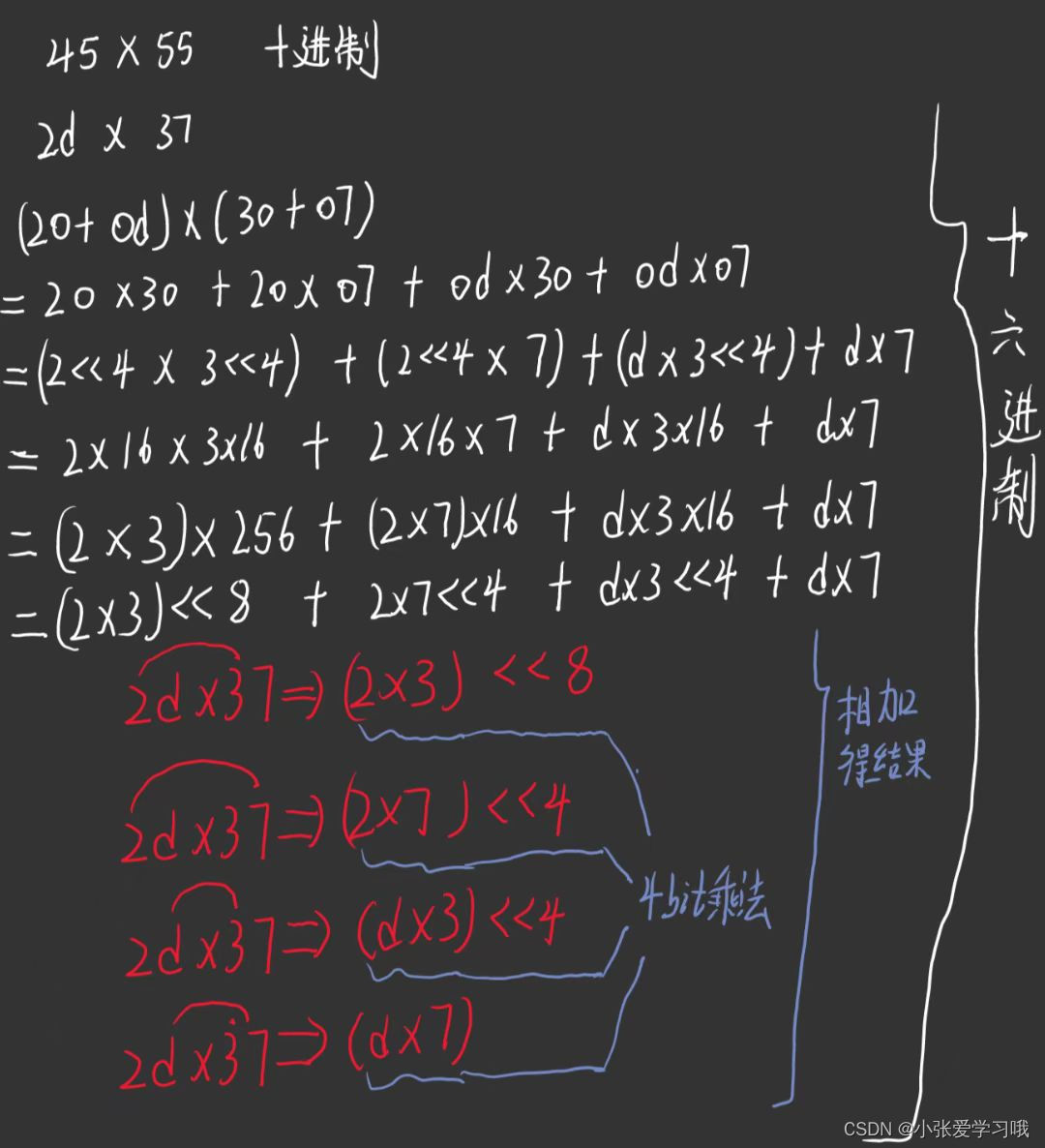

有了上面的移位相加法的经验了我们可以利用这个思路来实现8bit乘法器。以十进制45*55为例子，4bit可以用16进制表示，因此这里我们使用16进制表示45和55。45对应的16进制为2d，55对应16进制为37，通过化简可以得到如下结果：

电路框图

对于8bit乘法器间接利用移位相加法，设A*B=S，可以得到如下框图：

电路最长路径：一个4bit乘法器延时+两个加法器延时。（在该电路中移位信号本质是不会占用时序的）。

具体代码如下所示：

module mult_8bit (

    input       [ 7   : 0 ] data_a                      ,
    input       [ 7   : 0 ] data_b                      ,

    output      [ 15  : 0 ] data_o

);

//---------------------------------------------------------------------------
//------乘法过程
//---------------------------------------------------------------------------

wire [ 7   : 0 ] do1 ;
wire [ 7   : 0 ] do2 ;
wire [ 7   : 0 ] do3 ;
wire [ 7   : 0 ] do4 ;

mult_4bit mult_4bit_u0(

    .data_a                             (data_a[ 3   : 0 ]  ),
    .data_b                             (data_b[ 3   : 0 ]  ),

    .data_o                             (do1                )

);

mult_4bit mult_4bit_u1(

    .data_a                             (data_a[ 7   : 4 ]  ),
    .data_b                             (data_b[ 3   : 0 ]  ),

    .data_o                             (do2                )

);

mult_4bit mult_4bit_u2(

    .data_a                             (data_a[ 3   : 0 ]  ),
    .data_b                             (data_b[ 7   : 4 ]  ),

    .data_o                             (do3                )

);

mult_4bit mult_4bit_u3(

    .data_a                             (data_a[ 7   : 4 ]  ),
    .data_b                             (data_b[ 7   : 4 ]  ),

    .data_o                             (do4                )

);

//-------------------------------------------------------------------------
//----------加法过程
//-------------------------------------------------------------------------
wire [ 12  : 0 ] addr_1 ;
wire [ 15  : 0 ] addr_2 ;

assign addr_1 = { do2 , 4'b0 } + { do3 , 4'b0 } ;
assign addr_2 = do1 + { do4 , 8'b0 }            ;
assign data_o = addr_1 + addr_2                 ;

endmodule

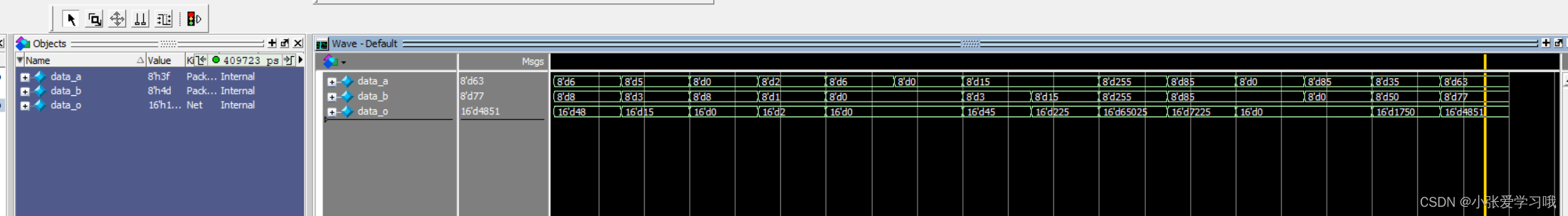

仿真结果如下：
