电机及驱动器品牌：Panasonic
交流伺服电机型号：MSMF022L1V2M
驱动器型号：MADLN15BE

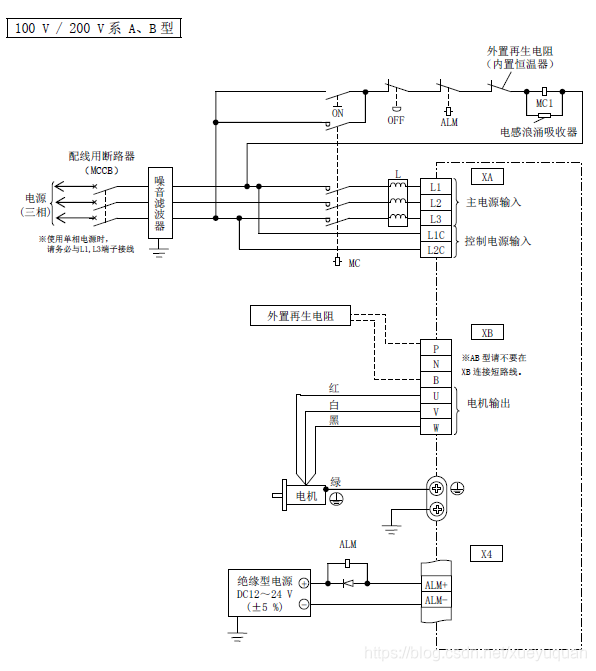

L1L2L3：
接单相电源 L1，L3分别接火线，零线
电机动力线：红白黑对应UVW，绿接地
在这里插入图片描述
