施密特触发器存在的意义

  施密特触发器主要是防止在输出电压的边缘产生信号不稳定的情况。

  施密特触发器有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阈值电压。

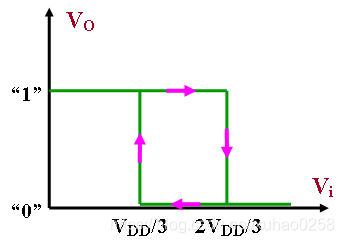

  这个触发器因为输出电压和输入电压的关系是一个长方形的回线形，所以被称为施密特触发器。从曲线看到，当输入 Vi =0 时输出 VO =1 。当输入电压从 0 上升时，要升到＞ 2VDD / 3 以后， VO 才翻转成 0 。而当输入电压从最高值下降时，要降到 < VDD /3 以后， VO 才翻转成 1 。所以输出电压和输入电压之间是一个回线形曲线。由于它的输入有两个不同的阈值电压，所以这种电路被用作电子开关，各种控制电路，波形变换和整形的用途。

1）波形变换（可将三角波、正弦波等变成矩形波）、

2）脉冲波的整形 （数字系统中，矩形脉冲在传输中经常发生波形畸变，出现上升沿和下降沿不理想的情况，可用施密特触发器整形后，获得较理想的矩形脉冲）、

3）脉冲鉴幅 （幅度不同、不规则的脉冲信号施加到施密特触发器的输入端时，能选择幅度大于欲设值的脉冲信号进行输出）。

推荐芯片SN74lvc1g17 74HC14D
