        我们看到相机内参矩阵中，焦距会有fx和fy之分，这两者的区别是什么？根本原因是什么？什么情况下fx=fy?我画了一张图，帮助理解，如有错误，还望指正。

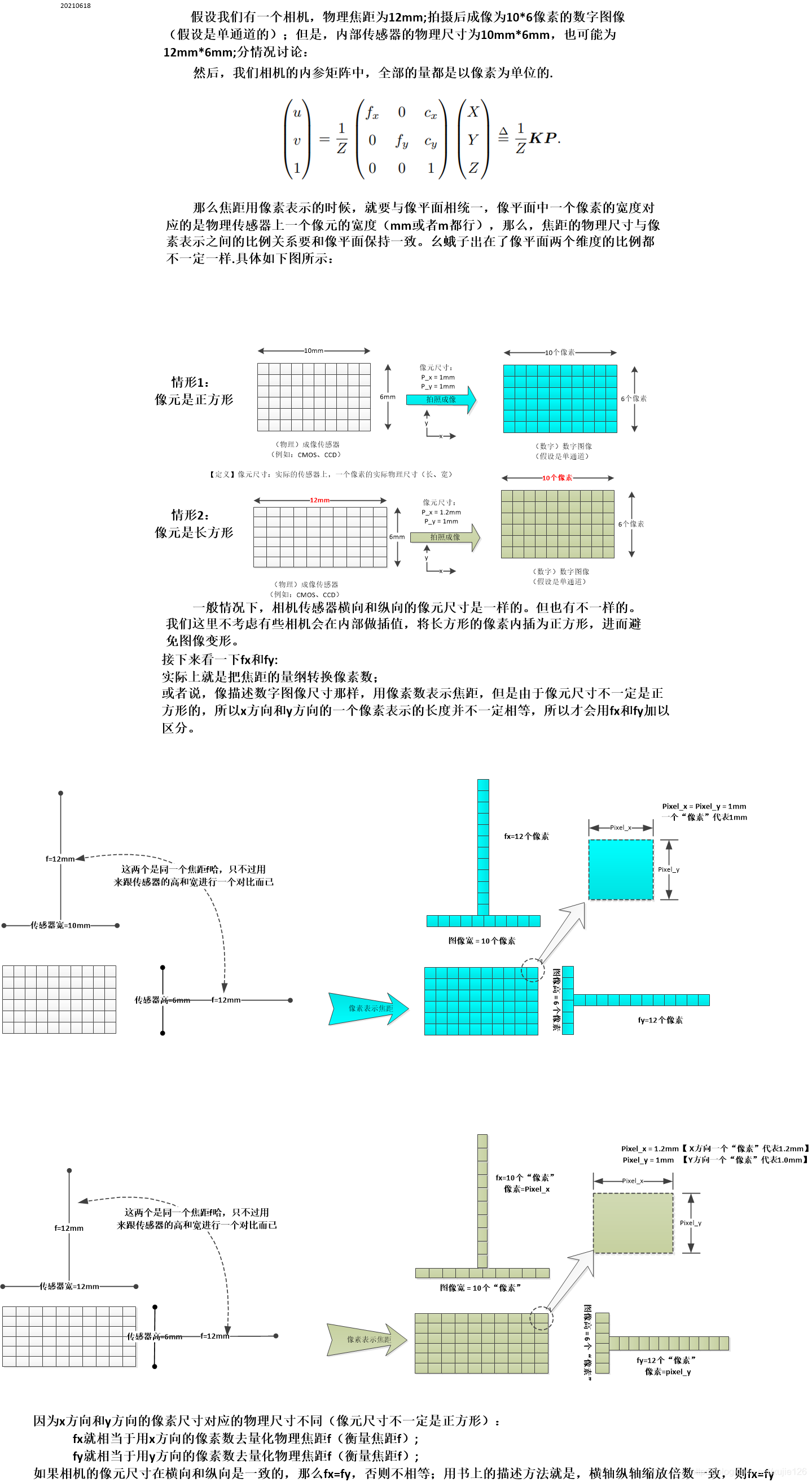

假设我们有一个相机，单波段的，这个相机的内部传感器的物理尺寸是10mm*6mm的，焦距为定焦12mm,拍摄的图像为10*6个像素（好少啊，哈哈），那么为何会有fx和fy之分呢？我们看图吧：

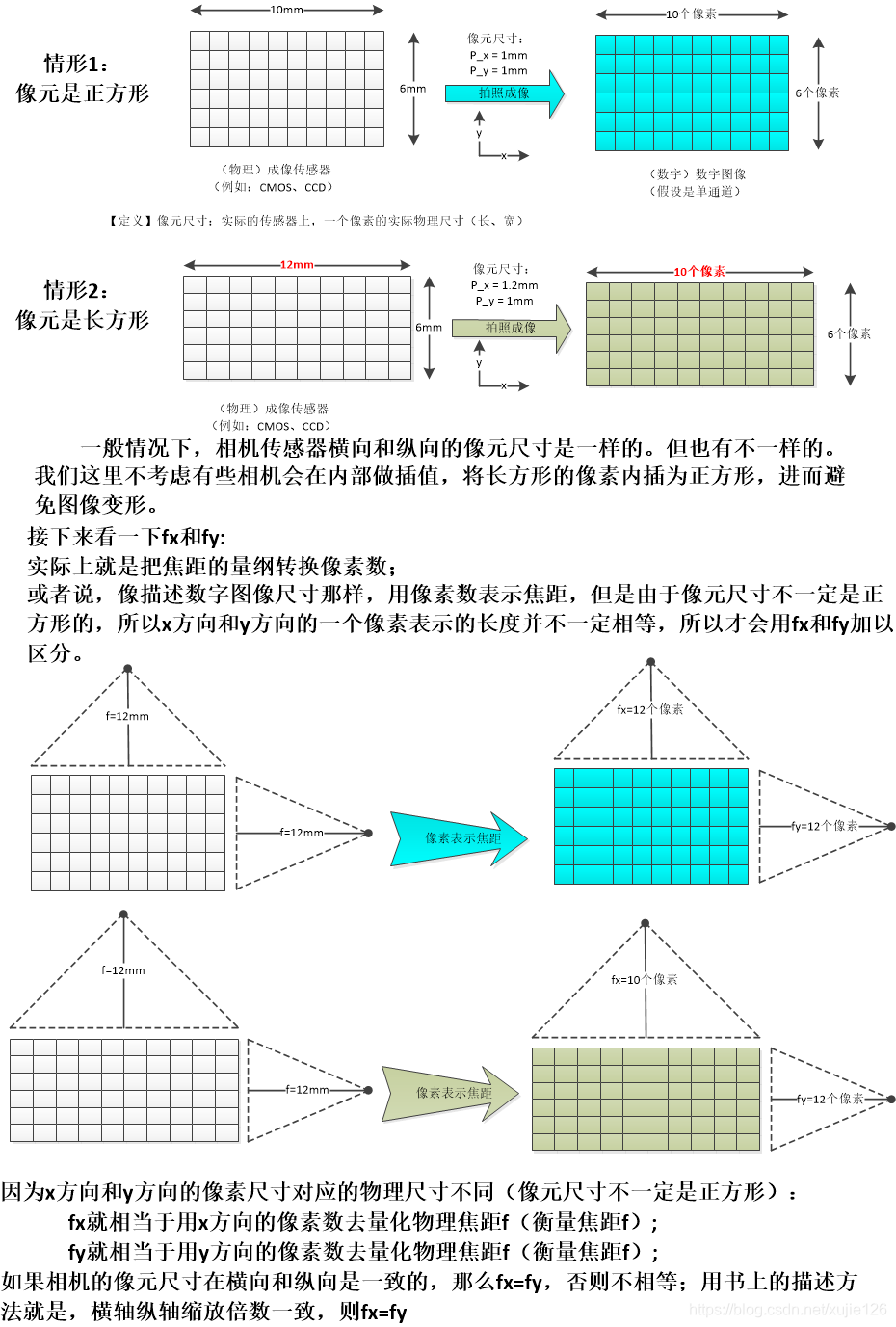

这里再更新一版：
