ESP32-S3学习笔记：关于我的开发板介绍

目录

一、开发板型号

二、开发板原理图

三、开发板照片

四、读取开发板的信息

五、开发板的按钮

---

一、开发板型号

我用的开发板型号为“ESP32-S3-DevKitC-1”，是官方高仿版，电路原理图与官方的基本一样。开发板采用ESP32-S3-WROOM-1模组，N16R8，模组内部包含16MB的flash芯片，S3芯片内部集成8MB的PSRAM内存。

这里贴出购买链接：

官方：ESP32-S3-DevKitC-1开发板

高仿：ESP32-S3-DevKitC-1开发板

便宜：ESP32-S3-DevKitC-1开发板

二、开发板原理图

官方链接：ESP32-S3-DevKitC-1开发板资料

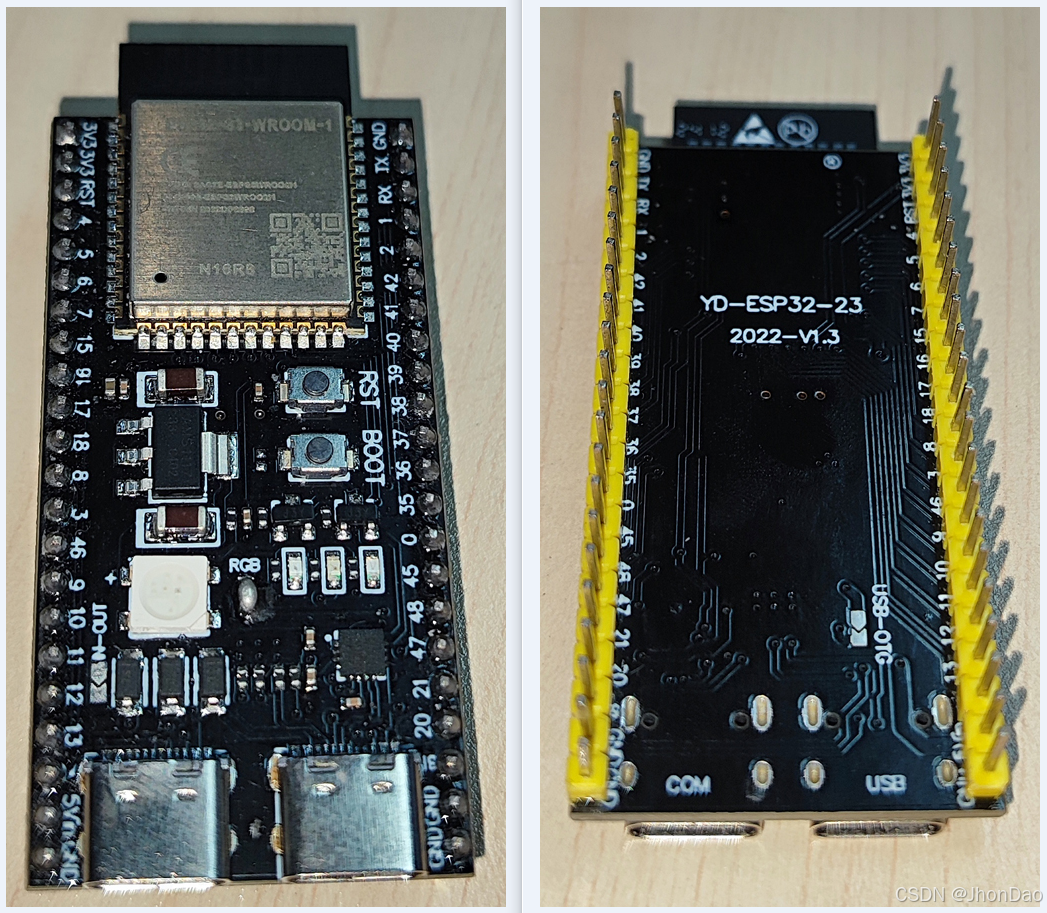

三、开发板照片

四、读取开发板的信息

通过IDF命令行工具执行命令“esptool.py flash_id”，可以看出我的开发板信息：

• ESP32-S3(QFN56)：芯片有56个引脚，QFN封装形式
• 支持WiFi、BLE(Bluetooth Low Energy，低功耗蓝牙)、8MB的芯片内嵌PSRAM
• ESP32-S3芯片与flash芯片的通信频率40MHz
• Manufacturer表示flash芯片供应商ID
• Device表示flash芯片型号ID
• quad (4 data lines)表示ESP32-S3芯片与flash芯片通过4条线通信

D:\Espressif>esptool.py flash_id

esptool.py v4.8.dev4
Found 1 serial ports
Serial port COM17
Connecting...
Detecting chip type... ESP32-S3
Chip is ESP32-S3 (QFN56) (revision v0.2)
Features: WiFi, BLE, Embedded PSRAM 8MB (AP_3v3)
Crystal is 40MHz
MAC: 64:e8:33:57:9c:40
Uploading stub...
Running stub...
Stub running...
Manufacturer: 68
Device: 4018
Detected flash size: 16MB
Flash type set in eFuse: quad (4 data lines)
Flash voltage set by eFuse to 3.3V
Hard resetting via RTS pin...

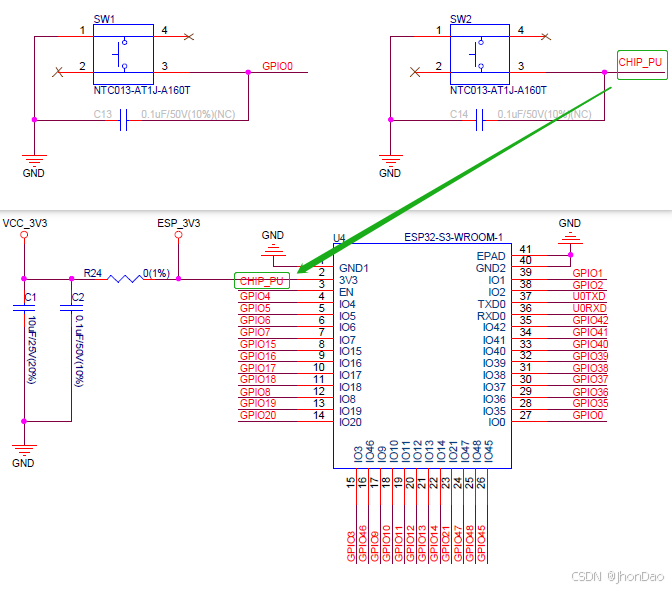

五、开发板的按钮

参考：ESP32-S3固件烧录

EN接开发板上“RST按钮”，GPIO0接开发板上“BOOT按钮”。按住“BOOT”不松手的情况下，按一下“RST”，开发板会进入烧录模式，就可以向开发烧录程序。
