PCIe loopback

PCIe支持两种LoopBack模式
1.本地数字回环模式
在这里插入图片描述

2.远程设备回环模式
在这里插入图片描述

在调试PCIe设备的时候我们可以式样上面的两种模式进行通路验证，来判断硬件问题

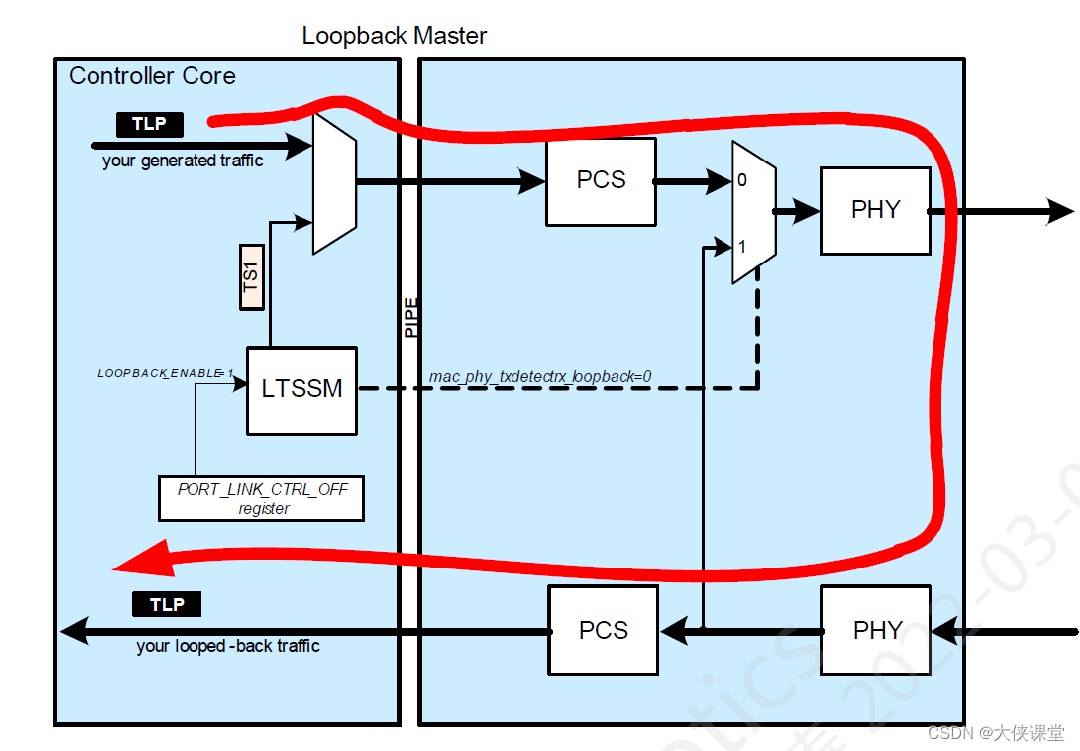

本地数字回环

内部控制器操作进行回环设置，兼容LTSSM状态，如果回环链路训练成功则进入L0正常数据传输模式
在这里插入图片描述

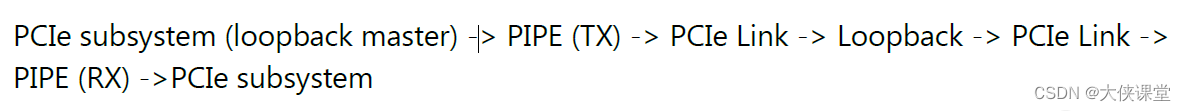

远程设备回环模式

EP连接到RC端，可以通过EP PHY接口进行回环测试，如果训练成功设备则进入L0状态，用来调试EP链路训练的一个高效方式
在这里插入图片描述
