什么是E-R图

E-R图，也称为实体关系图，用于显示实体集之间的关系。它提供了一种表示实体类型、属性和连接的方法；用来描述现实世界的概念模型。ER模型是数据库的设计或蓝图，将来可以作为数据库来实现。

在E-R图中，实体集是一组相似的实体(数据模型中的数据对象)，它们可以有属性。在数据库系统中，实体是数据库中的表或属性，因此ER图通过显示表和它们的属性之间的关系来显示数据库的完整逻辑结构。[视频教程推荐:MySQL教程]

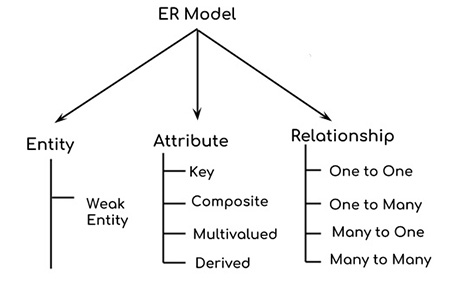

电子病历图的组成:

1.实体

实体表示数据模型中的数据对象或组件。例如，人、学生和音乐都可以被视为数据对象。在电流变图中用矩形表示。

数据模型中有一个特殊的实体:弱实体，它不能通过自身的属性唯一识别，并且依赖于与其他实体的关系。在电流变图中，弱实体用双矩形表示。

注意:每个实体都有自己的实体成员或实体对象，但是这些成员或对象不需要出现在er图中。

2.属性

属性代表一个实体的属性，如一个人的姓名、年龄、地址和其他属性；在电流变图中用椭圆表示，有四种类型的属性:

1)关键属性:可以唯一标识实体集内的实体

2)复合属性:属于其他属性组合的属性

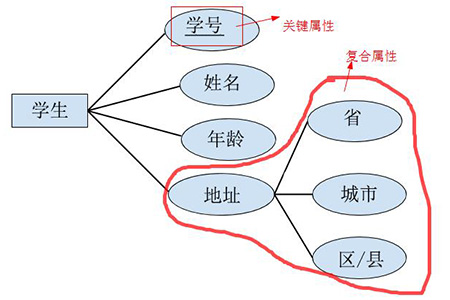

从上图可以看出，“学生人数”是关键属性；“地址”是一个复合属性，因为“地址”也由其他属性组成，如省、市和区/县。

3)多值属性:可以包含多个值的属性称为多值属性，用双椭圆表示。

4)派生属性:该值是动态的，从另一个属性派生而来，用点椭圆表示。

3.关系

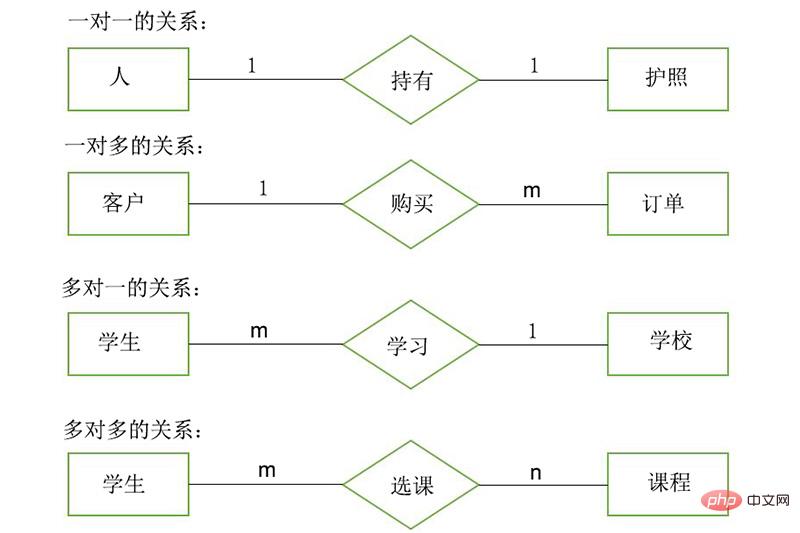

关系用于表示实体之间的关系，在ER图中用菱形表示。有四种类型的关系:

1)、一对一

2)、一对多

3)、多对一

4)、多对多

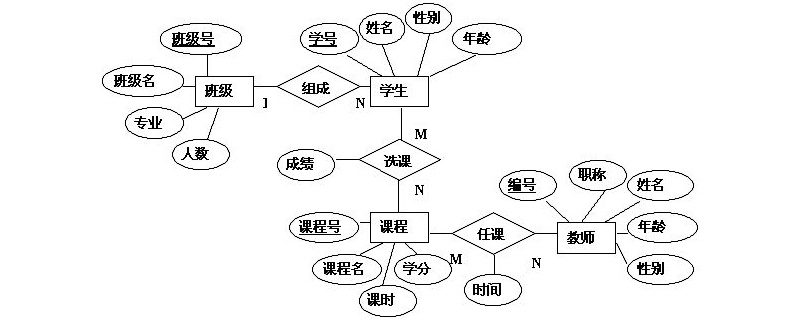

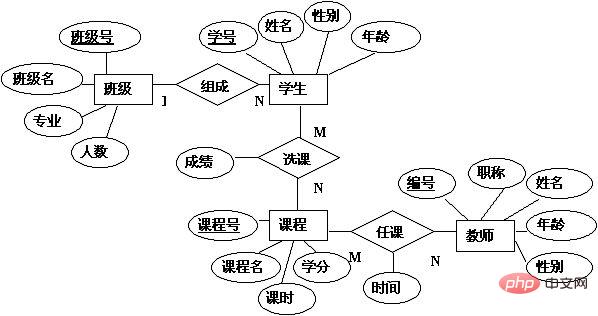

电子病历图示例:
