游戏实例——简单小地图制作

任何的学习，光看不练是学不好的。所以这次就总结回顾下怎么制作MMROPG类游戏中的小地图。在MMROPG类游戏里，主角在游戏世界里走动时，一般在屏幕右上角都会有一个区域来显示当前游戏场景的小地图。主角在游戏世界里走动，小地图里代表着主角的小标记也会随之移动。那怎么实现咧？

首先需要确定两个贴图，第一个是右上角的小地图背景贴图，应该是从Y轴俯视向下截取主角所在的位置大地图。第二个就是主角的位置大贴图。在本例中，因为没有学习unity地图制作，所以地图用一个面对象代替，主角用立方体代替，使用GUI来控制主角的移动。右上角小地图，中间的红色矩形代表着主角。通过小地图的宽，高，与真是地图的宽高计算出缩放比例，从而根据缩放比例来确定主角在小地图中的位置。

代码：

[csharp]  view plain  copy



1. using UnityEngine;
2. using System.Collections;
3.
4. public class Script_04_17 : MonoBehaviour
5. {
6.
7.     //大地图地形对象
8.     GameObject plane;
9.     //大地图主角对象
10.     GameObject cube;
11.
12.     //大地图的宽度
13.     float mapWidth;
14.     //大地图的高度
15.     float mapHeight;
16.     //地图边界的检测数值
17.     float widthCheck;
18.     float heightCheck;
19.
20.     //小地图主角的位置
21.     float mapcube_x =0;
22.     float mapcube_y = 0;
23.
24.
25.     //GUI按钮是否被按下
26.     bool keyUp;
27.     bool keyDown;
28.     bool keyLeft;
29.     bool keyRight;
30.
31.     //小地图的背景贴图
32.     public Texture map;
33.     //小地图的主角贴图
34.     public Texture map_cube;
35.
36.     void Start()
37.     {
38.         //得到大地图对象
39.         plane = GameObject.Find("Plane");
40.         //得到大地图主角对象
41.         cube = GameObject.Find("Cube");
42.         //得到大地图默认宽度
43.         float size_x = plane.GetComponent<MeshFilter>().mesh.bounds.size.x;
44.         //得到大地图宽度的缩放比例
45.         float scal_x = plane.transform.localScale.x;
46.         //得到大地图默认高度
47.         float size_z = plane.GetComponent<MeshFilter>().mesh.bounds.size.z;
48.         //得到大地图高度缩放地理
49.         float scal_z = plane.transform.localScale.z;
50.
51.         //原始宽度乘以缩放比例计算出真实宽度
52.         mapWidth = size_x * scal_x;
53.         mapHeight = size_z * scal_z;
54.
55.         //越界监测的宽度
56.         widthCheck = mapWidth / 2;
57.         heightCheck = mapHeight / 2;
58.
59.         check();
60.     }
61.
62.     void OnGUI()
63.     {
64.         keyUp = GUILayout.RepeatButton("向前移动");
65.
66.         keyDown = GUILayout.RepeatButton("向后移动");
67.
68.         keyLeft = GUILayout.RepeatButton("向左移动");
69.
70.         keyRight = GUILayout.RepeatButton("向右移动");
71.
72.         //绘制小地图背景
73.         GUI.DrawTexture(new Rect(Screen.width - map.width,0,map.width,map.height),map);
74.         //绘制小地图上的“主角”
75.         GUI.DrawTexture(new Rect(mapcube_x,mapcube_y,map_cube.width,map_cube.height),map_cube);
76.     }
77.
78.     void FixedUpdate()
79.     {
80.
81.
82.         if(keyUp)
83.         {
84.             //向前移动
85.             cube.transform.Translate(Vector3.forward * Time.deltaTime *5);
86.             check();
87.
88.         }
89.
90.         if(keyDown)
91.         {
92.             //向后移动
93.             cube.transform.Translate(-Vector3.forward * Time.deltaTime *5);
94.             check();
95.         }
96.
97.         if(keyLeft)
98.         {
99.             //向左移动
100.             cube.transform.Translate(-Vector3.right * Time.deltaTime *5);
101.             check();
102.         }
103.
104.         if(keyRight)
105.         {
106.             //向右移动
107.             cube.transform.Translate(Vector3.right * Time.deltaTime *5);
108.             check();
109.         }
110.
111.
112.
113.
114.     }
115.
116.     //越界检测
117.     void check()
118.     {
119.         //得到当前主角在地图中的坐标
120.         float x = cube.transform.position.x;
121.         float z = cube.transform.position.z;
122.
123.         //当控制主角超过地图范围时，重新计算主角坐标
124.         if(x >= widthCheck)
125.         {
126.             x = widthCheck;
127.         }
128.         if(x <= -widthCheck)
129.         {
130.             x = -widthCheck;
131.         }
132.         if(z >= heightCheck)
133.         {
134.             z = heightCheck;
135.         }
136.         if(z <= -heightCheck)
137.         {
138.             z = -heightCheck;
139.         }
140.
141.         cube.transform.position = new Vector3(x,cube.transform.position.y,z);
142.
143.         //根据比例计算小地图“主角”的坐标
144.         mapcube_x = (map.width/mapWidth * x) + ((map.width / 2) - (map_cube.width/2)) + (Screen.width - map.width);
145.         mapcube_y =map.height - ((map.height/mapHeight * z) + (map.height / 2));
146.     }
147. }

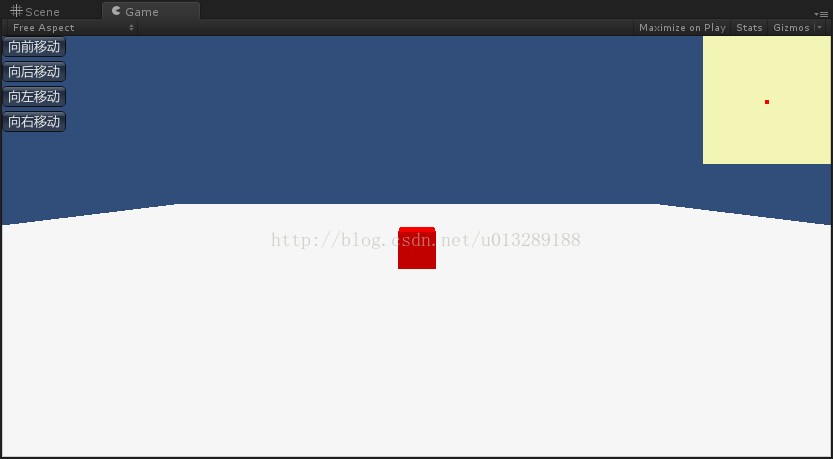

运行：

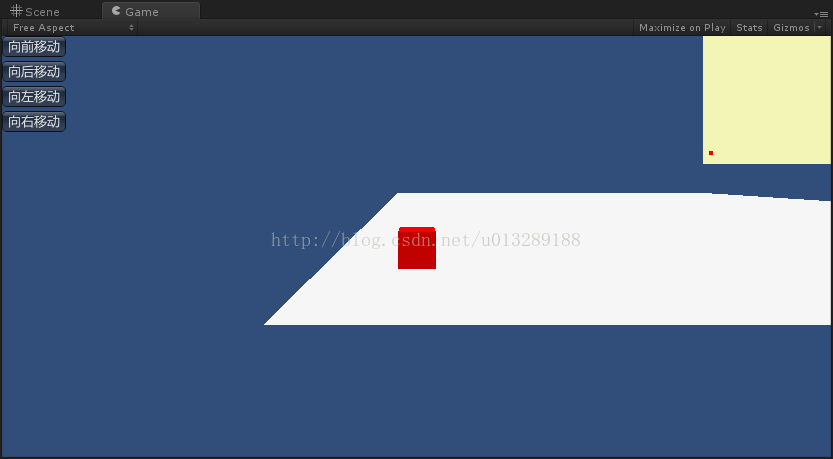

点击按钮后：

这只是一个非常非常基本的例子，在后面，会慢慢学到使用unity制作的地图，而不是一个简单的平面。但基本的原理和思想是相同的，花两个贴图，根据两张图的比例来计算小地图主角位置。然后注意下主角的边界监测。就是这样。以后的unity学习笔记会接触到游戏元素这方面的知识了。
