TCAD 半导体器件建模仿真分析与应用

Sentaurus TCAD 是用于模拟半导体器件和工艺的工具之一,可以帮助工程师设计电路元件,优化半导体工艺和器件性能。主要功能包括:半导体器件建模(用于建立各种半导体器件的物理模型工艺模拟)、半导体器件的制造工艺模拟(以了解工艺参数如何影响器件性能)、电子结构计算、 电热仿真、光学模拟、耦合分析等。

(一) 软件操作系统教学:

TCAD软件入门
TCAD 软件基本操作:

软件的安装与配置

半导体器件建模概述

基于 SDE 的结构建模原理

高效的网格划分

结构建模
二维 MOSFET 的建模与 SWB 基本原理及操作:

SDE 图形化命令,Scheme 语法,结构搭建,布尔运算等

掺杂,接触定义以及网格划分

工程化计算——在 SWB 中操作 SDE 工具

SWB 输出文件类别和常见问题

数值求解
半导体器件数值求解:

器件仿真中的物理模型(简述)

MOSFET 静态特性求解/瞬态特性求解

隧穿模型以及 NLM 计算隧穿电流

碰撞电离与击穿特性仿真

基于 spice 模型的简单电路仿真
在这里插入图片描述
SVISUAL 对数据的处理:

数据的可视化与导出

阈值电压,SS,开关比等参数的提取

电场、电势等其他量的可视化及参数提取

材料设置:

模型参数修改与新材料建模

二维材料,如 MoS2 等新型材料

网格设置:

精确仿真电磁场所需的网格划分标准

网格的优化

Math 设置以及求解过程优化

工艺仿真
工艺仿真原理

工艺仿真基础操作

工艺仿真中的网格设置

版图绘制基础

Sprocess 结构生成(沉积、刻蚀等)

(二) 案列应用实操教学:
案例一 PN 结的数值计算

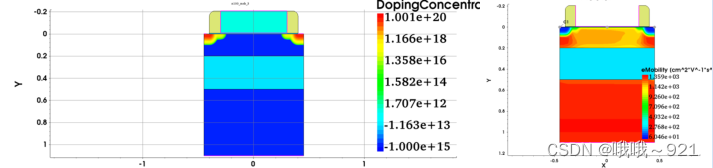

案例二传统硅基 MOSFET 的建模和求解
在这里插入图片描述

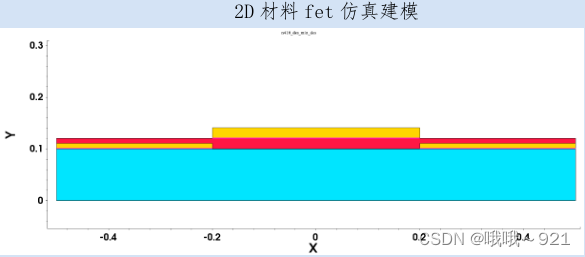

案例三 MoS2 FET 建模和求解
在这里插入图片描述
案例四 Ga2O3 FET 建模和求解

案例五 隧穿晶体管的建模

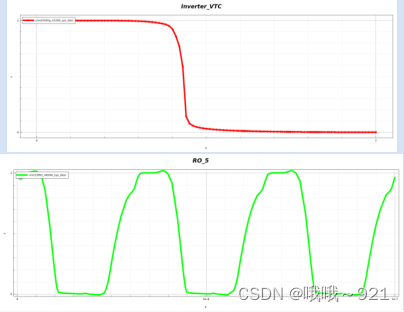

案例六 利用课程案例实现反相器,环振的搭建与构造

案例七 基础的工艺仿真步骤操作
