1、简介

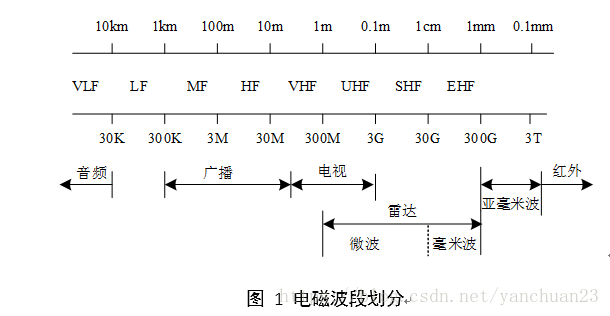

不同波段电磁波的传播方式和特点各有不同,所以它们的用途也不同。电磁波段划分如图 1所示。
在雷达行业,雷达工作频率划分成为若干波段,由低到高的顺序依次是高频(HF),甚高频(VHF)、超高频(UHF,也称作P)、L波段、S波段、C波段、X波段,Ku波段、K波段、Ka波段、U波段、V波段和W波段。
2、波段划分
标志字符 | 频率范围 | 中心频率 | 中心频率对应波长 |
HF | 3~30MHz | —— | —— |
VHF | 30~300MHz | —— | —— |
UHF(P) | 300~1000MHz | —— | —— |
L | 1~2GHz | 1.5GHz | 20cm |
S | 2~4GHz | 3GHz | 10cm |
C | 4~8GHz | 6GHz | 5cm |
X | 8~12GHz | 10GHz | 3cm |
Ku | 12~18GHz | 15GHz | 2cm |
K | 18~27GHz | —— | —— |
Ka | 27~40GHz | 35GHz | 8mm |
U | 40~60GHz | 50GHz | 6mm |
V | 60~80GHz | 70GHz | 4mm |
W | 80~110GHz | 100GHz | 3mm |
3、各波段雷达功能
不同波段雷达的波长不同:
- 波长短,分辨率高,穿透性差,容易被吸收;
- 波长长,分辨率低,穿透性强。
不同波段的雷达功能如图 2所示,主要分为:
- 搜索雷达,工作频段(VHF、UHF、L);
- 搜索跟踪雷达,工作波段(L、S、C);
- 火控、成像雷达,工作波段(C、X、Ku);
- 弹载雷达,工作频段(X、Ku、K、Ka、V、U、W)。
图 2 各波段雷达功能
4、波长计算公式
式中C为光速, 是波长,f是电磁波的频率。
