新一代神器STM32CubeMonitor介绍、下载、安装和使用教程

关注、星标公众,不错过精彩内容

作者:黄工

公众号:strongerHuang

最近ST官网悄悄新上线了一款比较强大的工具:STM32CubeMonitor V1.0.0。

经过我研究和使用之后,发现CubeMonitor是一款相比STM Studio强大很多的工具。但是官方的资料还没更新出来,只能靠自己摸索,里面的“节点”就可以让你研究很久。

目前官方推出资料还不齐全,但应该会陆续完善,我体验之后给大家简单做一下分享。

一、STM32CubeMonitor介绍

STM32CubeMonitor是一款替代STM Studio,通过实时读取和显示变量来帮助调试和诊断STM32应用程序的工具。

当然,它的功能相比之前的STM Studio肯定要强大很多,可以轻松创建自定义仪表板,并快速添加仪表盘,例如仪表,条形图和曲线图等。

先来看下安装好之后打开的界面:

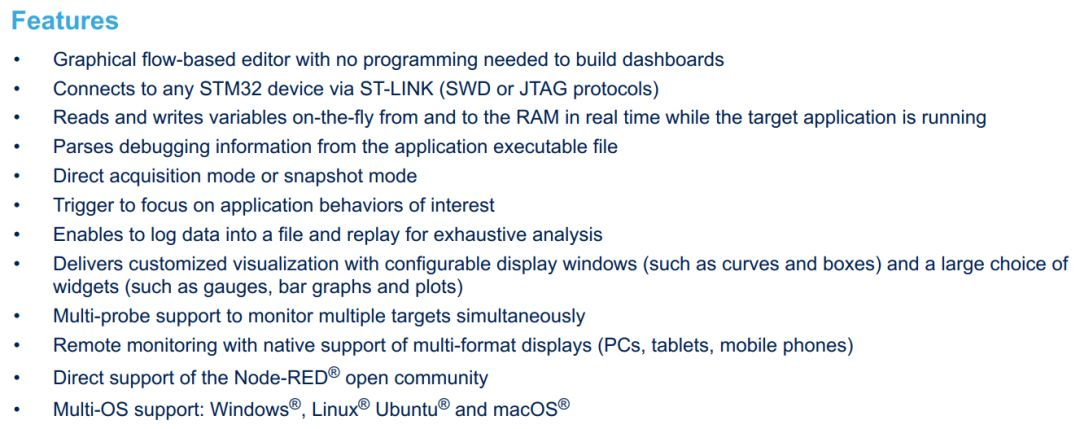

主要特征:

•基于图形流的编辑器,不需要编程来构建仪表板

•通过ST-LINK (SWD、JTAG协议)连接到任何STM32设备

•在目标应用程序运行时,在RAM中实时读取和写入变量解析来自应用程序可执行文件的调试信息

•直接获取模式或快照模式

•关注感兴趣的应用行为

•允许将数据记录到文件中并重播以进行详尽的分析

•通过可配置的显示窗口(如曲线和方框)和大量的小部件(如仪表、条形图和图表)提供定制的可视化多探头支持同时监控多个目标

•远程监控,本机支持多格式显示(PC、平板电脑、手机)

•直接支持Node-RED开放社区

•支持操作系统:Windows,Linux Ubuntu 和 macOS

(以上来自有道词典翻译,可能存在错误)

相关介绍,可参看官网信息:

www.st.com/stm32cubemonitor

扩展功能:

借助Node-RED开放社区,STM32CubeMonitor可提供丰富的扩展功能,可参看:

https://wiki.st.com/stm32mcu/wiki/STM32CubeMonitor_tool_suite_overview

1.STM32CubeMonRF

网址:

www.st.com/stm32cubemonrf

STM32CubeMonRF是STM32CubeMonitor-RF的缩写,它是一款用于监测无线设备的工具,目前主要用于监测STM32WB与蓝牙(BLE)和802.15.4设备的发送/接收性能。

2.STM32CubeMonPwr

网址:

www.st.com/stm32cubemonpwr

STM32CubeMonPwr是STM32CubeMonitor-Power,是一款使开发人员能够快速分析目标板低功耗性能的工具。

3.STM32CubeMonUCPD

网址:

www.st.com/stm32cubemonucpd

STM32CubeMonUCPD是STM32CubeMonitor-UCPD,是一款用于监视和配置USB Type-C和Power Delivery应用程序的工具。

二、下载

网址:

www.st.com/stm32cubemonitor

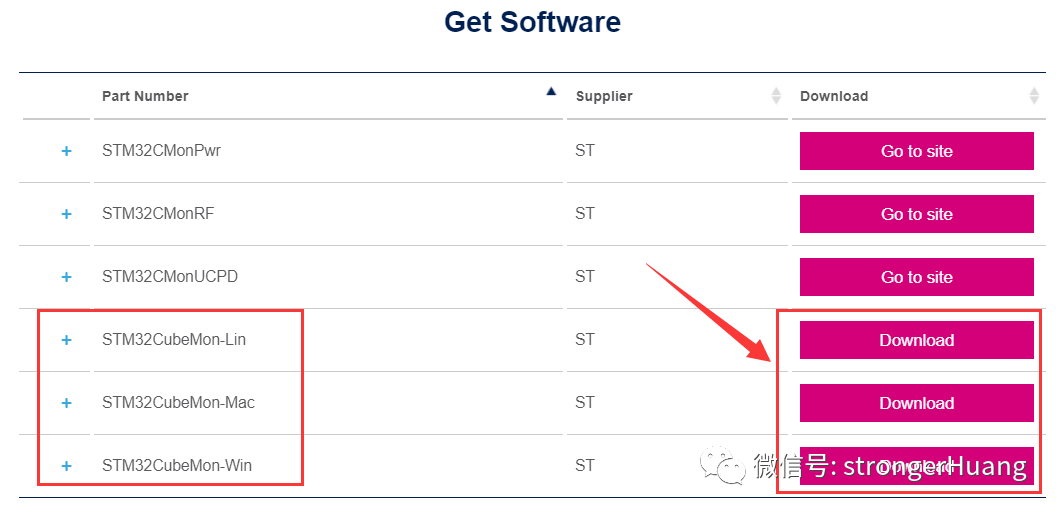

进去之后,翻到网页最底部就能看到,支持Windows、Linux 和 macOS操作系统,选择下载适合自己系统的安装包。

官网下载需要账号,如果嫌麻烦,可以在我百度网盘下载:

https://pan.baidu.com/s/1dHjqDmjn5eP_Z2t84GU8dQ

提取码:v0uf

(提醒:网盘可能会失效,可以在我公众号获取)

三、安装

我们这里以Windows版本为例来讲述,安装过程比较简单,但还是可能存在一些安装失败的情况。

目前官方提供资料还不完善,至少这个安装注意事项的文章没有提供,我就目前想到的简单提一下。

1.需要以管理员身份运行

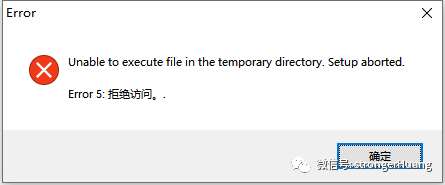

如果直接双击安装,可能会提示:

2.安装JRE环境

从目前STM32Cube工具来看,很多都是基于JAVA环境开发的。

这个工具官方没有提供文档,有可能需要安装JRE环境才行,但具体需要官方提供资料,或者验证才行。

(因为我目前电脑安装了JRE环境,所以暂时没有遇到这个问题)

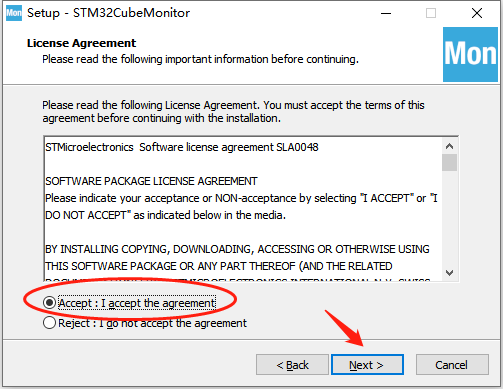

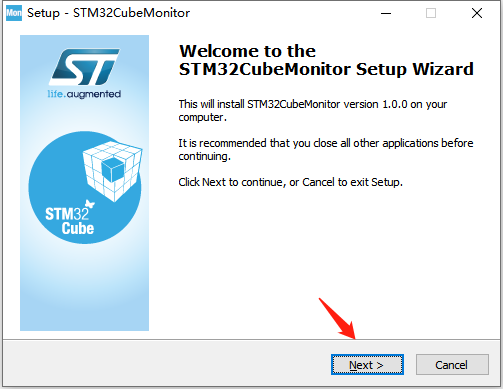

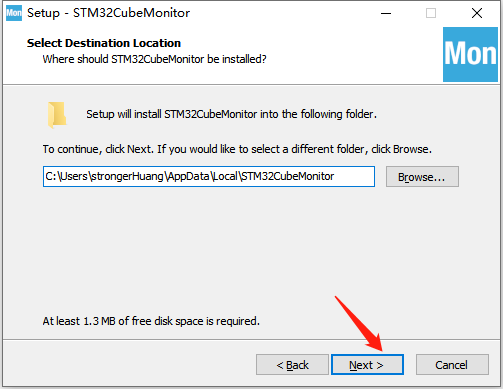

3.一路Next安装

安装的过程很简单,基本一路Next下去就行了。

安装过程,如果有问题,建议看下提示信息。

四、使用

CubeMonitor的使用相对比较复杂,它是通过配置各种节点,然后建立关系才能使用。

目前官方提供的资料比较少,至少应该还有一个用户手册文档(直到我推文时没有看到更新出来),在wiki中提供了一些基础的使用方法,我这里把基础的使用方法给大家讲述一下。

我还是以之前文章《STM Studio调试和诊断工具讲解》类似的例子【一个变量自动+1】为例:

uint8_t cnt = 0;


int main(void)
{
  //初始化
  while (1)
  {
    Delay(100);
    HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);


    cnt++;
    if(100 <= cnt)
    {
      cnt = 0;
    }
  }
}

该例子软件工程基于STM32G071、Keil MDK,为了方便大家学习,这里把全部资料(软件工程、配置信息)免费提供给大家下载:

https://pan.baidu.com/s/1E32Hi1EiX_U4gcRxV-K-7Q

提取码:hv00

(提示:请复制链接到浏览器下载,链接后期可能会失效)

0.打开STM32CubeMonitor

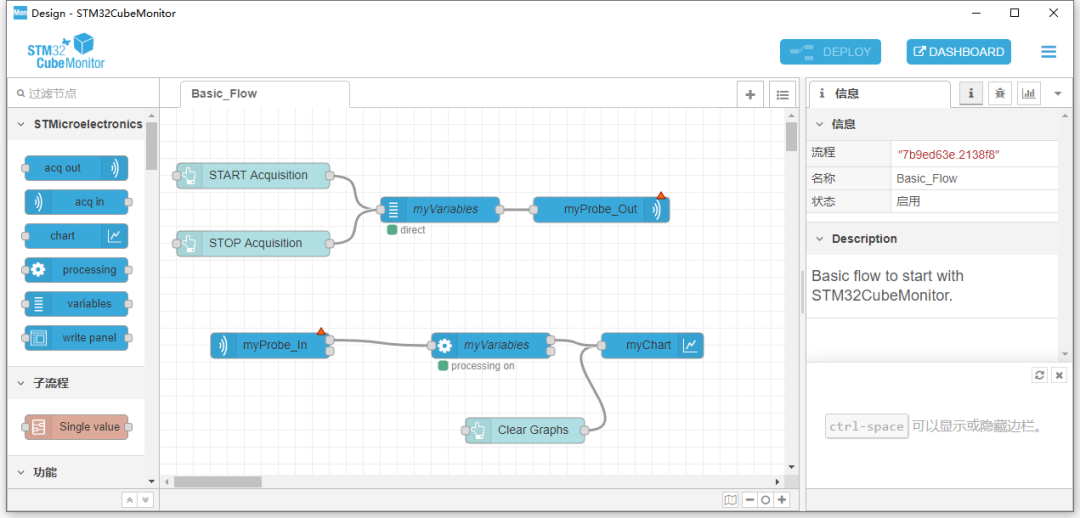

安装好之后,打开STM32CubeMonitor工具会看到这样的界面:

这就是最简单、基础的采集流程配置,界面中的这些节点(START Acquisition、 STOP Acquisition···)按理说每一个都需要配置。

但是,初始化默认已经把基础的内容都配置好了,只需要配置与你相关的信息即可。

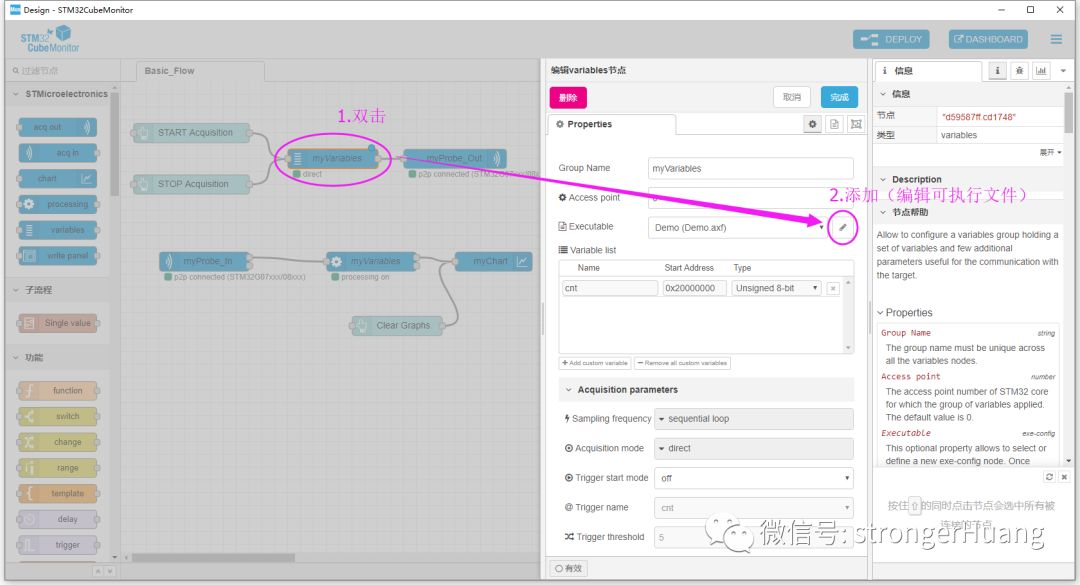

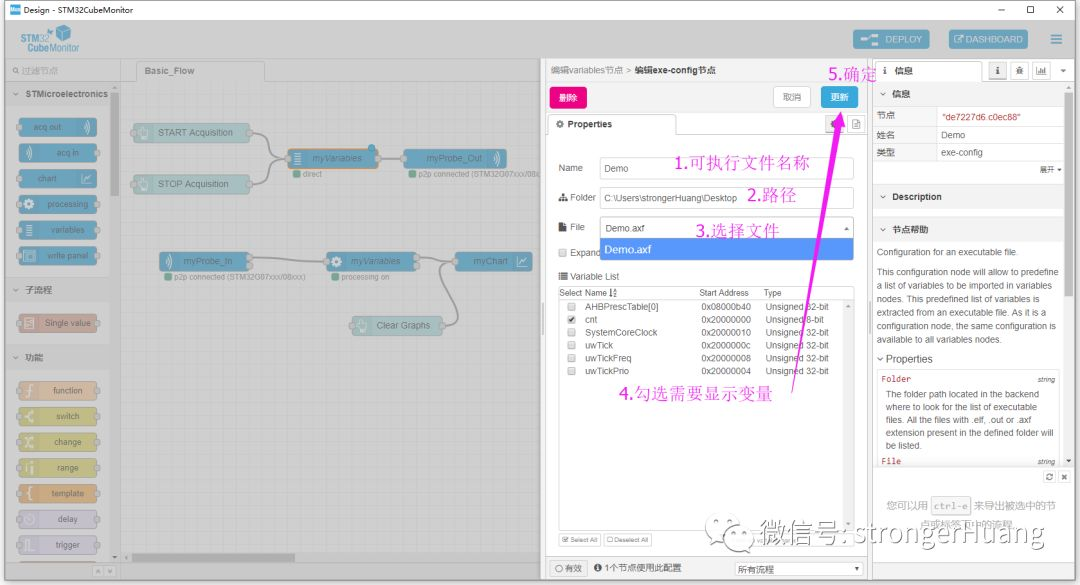

1.配置myVariables(我的变量)

这里很多内容默认,只讲述重点需要修改的内容。

第一步:

第二步:

点击图中“更新之后,再次“完成”即可。

提示:这里可支持elf、out或axf扩展名的文件,我这里使用MDK生成的axf文件。

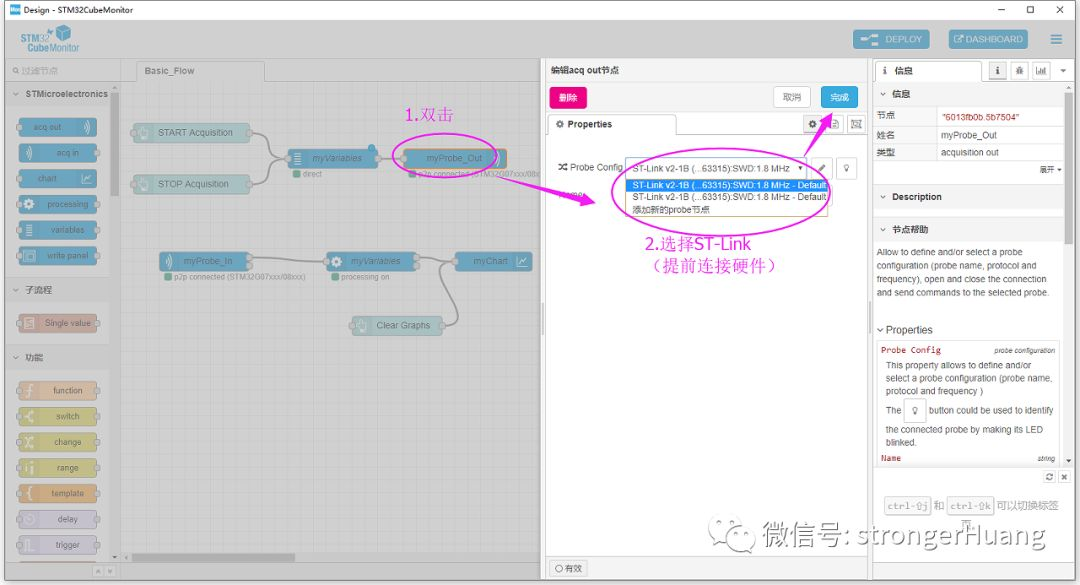

2.配置myProbe_Out

这里需要提前准备好硬件,并连接电脑。比较简单,选择就行了。如果没有出现设备,请检查板子,或者连接是否正常。

接下来几个节点的配置比较简单,简单用图片给展示一下。

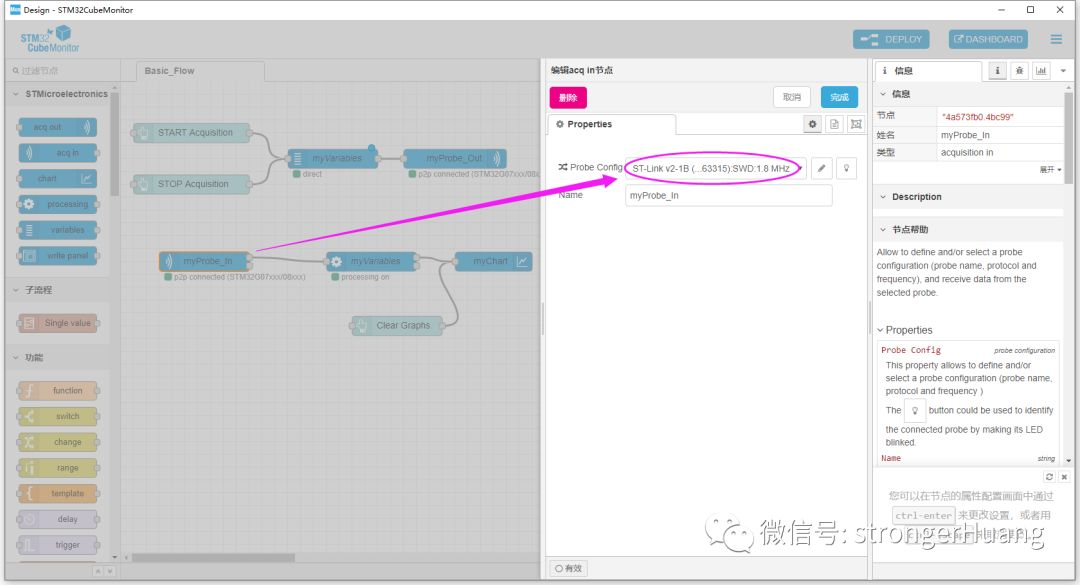

3.配置myProbe_In

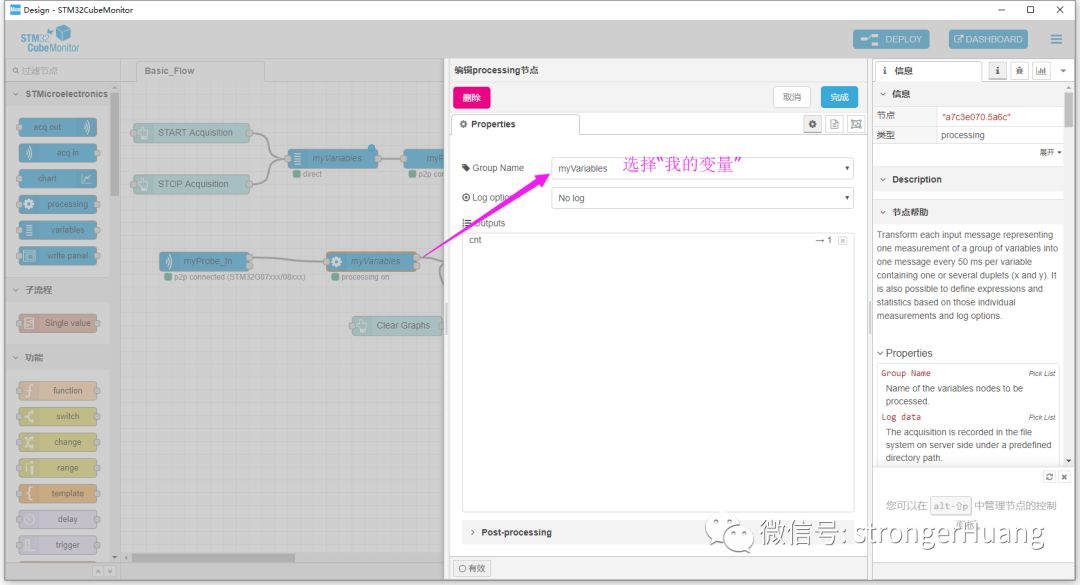

4.配置processing节点

5.启动图形监测界面

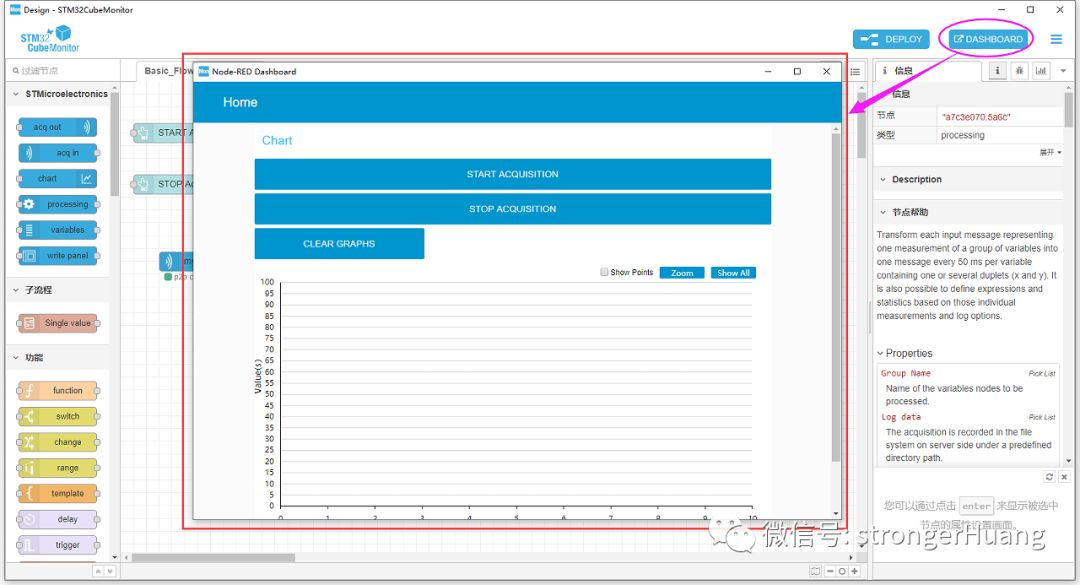

上面节点配置好之后,点击右上角的【DASHBOARD】就会弹出“Chart”图形监测界面。

6.启动监测

点击界面中的“START ACQUISITION”按钮,就会启动监测:

变量自动+1,到100之后回归为0.

至此,基本的使用方法就完成了。我研究这个工具,中间也遇到不少问题,但最终还是解决了,希望本教程对你有帮助。
