ST-Link 也能当 J-Link​ 使用？​

关注+星标公众号，不错过精彩内容

作者 | strongerHuang

微信公众号 | strongerHuang

之前分享过一篇文章《CMSIS-DAP和J-Link、ST-Link是什么关系》，文中提到了 J-Link 和 ST-Link 的 DAP 协议一样。

按道理说，只要硬件接口支持，J-Link 和 ST-Link 的功能都能实现。

那么，是不是 ST-Link 也能当 J-Link 使用？

准备工作

硬件：

1.ST-LINK On-Board

Discovery、NUCLEO等板卡。

同时，准备Windows电脑和USB连接线。

软件工具：

1.ST-LINK USB驱动程序

https://www.st.com/en/development-tools/stsw-link009.html

2.J-Link软件包V5.12b或更高版本

https://www.segger.com/downloads/jlink

3.SEGGER STLinkReflash

https://www.segger.com/downloads/jlink#STLink_Reflash

补充：

1.如果觉得官网下载麻烦，也可以在我百度网盘下载J-link工具包：

https://pan.baidu.com/s/1jUGt55pY1RI0PlJwyHatwQ

提取码：loi5

（链接可能会失效，建议关注公众号底部菜单内容）

2.ST-Link资料

ST-Link驱动或相关内容可以参考我之前分享的教程：

【专栏】ST-Link资料

ST-Link 转 J-Link

我们这里说的在 ST-Link 硬件上实现 J-Link 的功能，即ST-Link OB-> J-Link OB（On-Board）。

第1步：安装软件

安装好第一步下载的ST-LINK USB驱动程序、 J-Link、 SEGGER STLinkReflash.

第2步：打开SEGGER STLinkReflash软件

SEGGER STLinkReflash工具只需要解压双击就能打开。

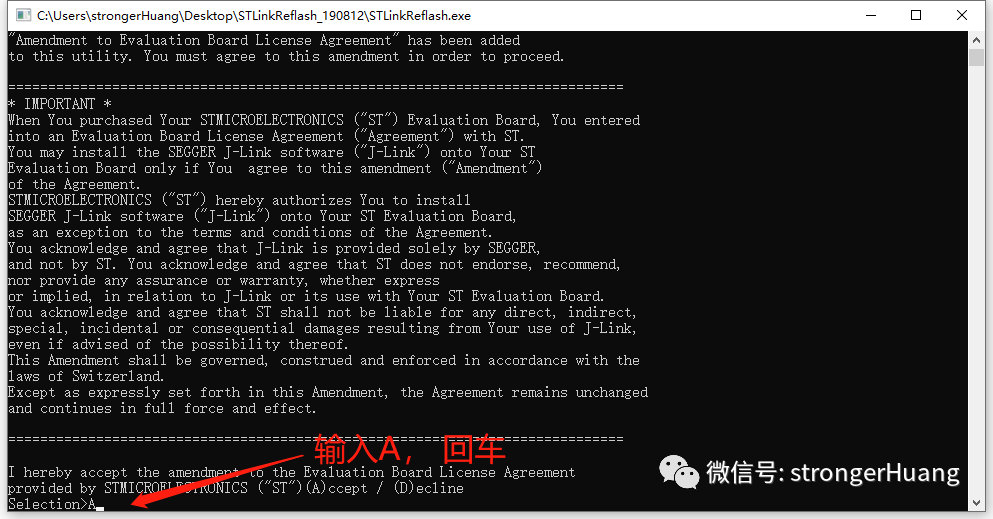

第3步：接受条款

这里包含“接受” 或 “拒绝”SEGGER和ST两个条款。

条款大概内容：

• 该固件仅用于ST目标设备，禁止将其与其他设备一起非法使用。

• 该固件仅与评估板一起使用，它不适用于定制硬件。

• 固件只能用于开发或评估目的，不得用于生产目的。

• 所提供的固件没有任何保修和支持。

第4步：选择“升级到J-Link”

先连接ST-Link到PC电脑，然后点击选择“升级到J-Link”：

第5步：等待操作完成

输入“1”确认之后，等待升级完成（只需要几秒钟）

然后按“0”退出软件，或者直接右上角“×”直接关闭即可完成升级。

验证J-link OB

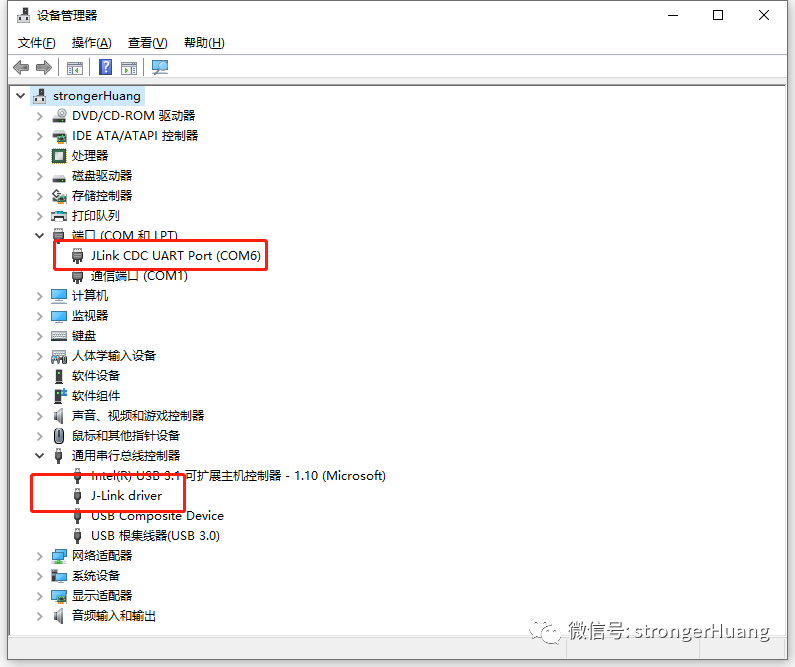

上面步骤升级完成之后，在电脑设备管理器中可以看见：

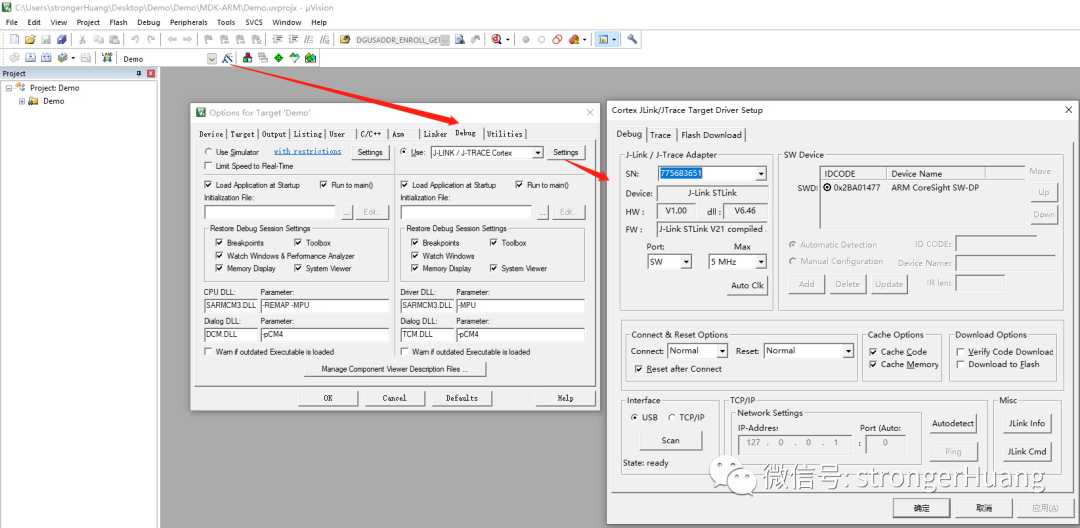

打开Keil MDK，进入Options ...Debug选项可以看见：

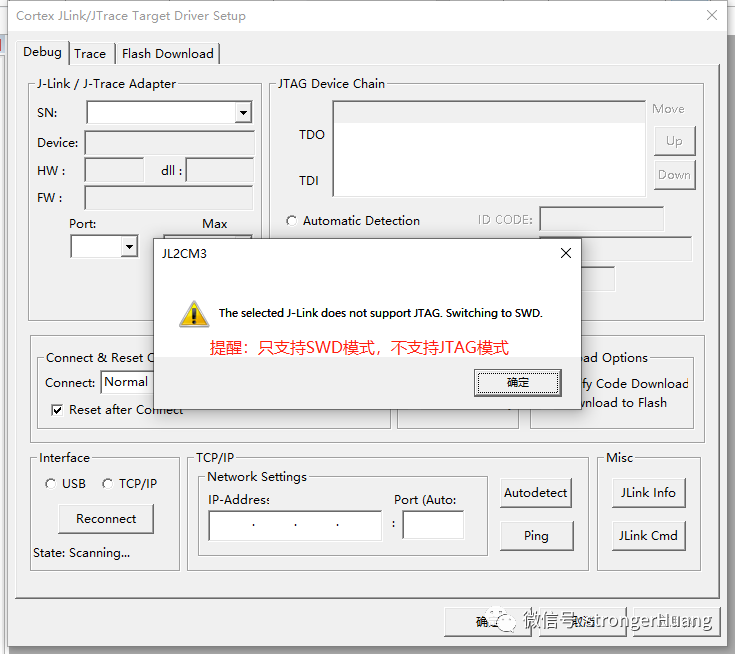

当然，进入的时候，会提醒只支持SWD模式，点击确定即可。

出现上面情况，恭喜你，说明你已经升级成功了，可以用ST-Link的硬件实现J-Link的（部分）功能了。

J-Link 转（恢复） ST-Link

通过上面方式将ST-Link 转成 J-Link 了，肯定有人会担心我是不是就不能用ST-Link了。

放心，既然能转换成J-Link，就肯定能转换回到ST-link。

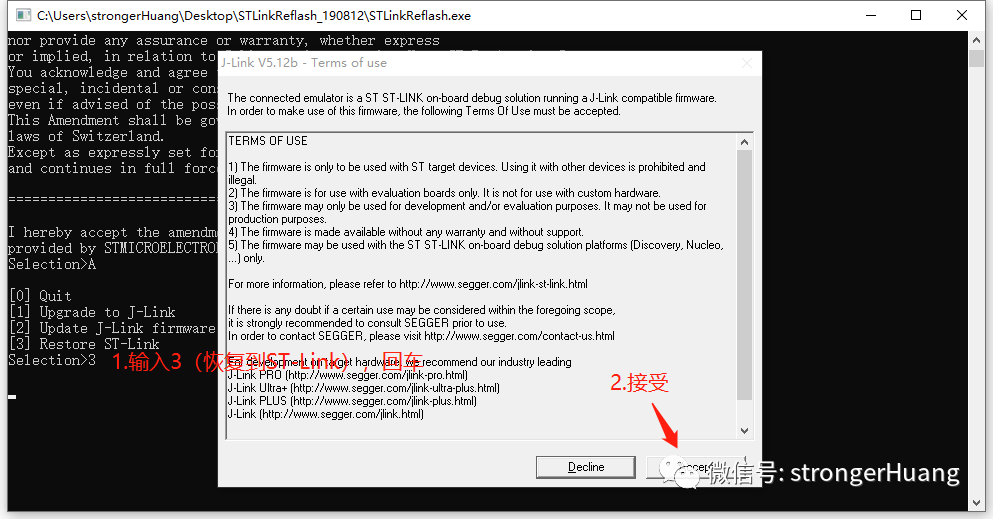

转换步骤和上面差不多，只需要到第4步的时候，选择输入3（恢复到ST-link）即可。

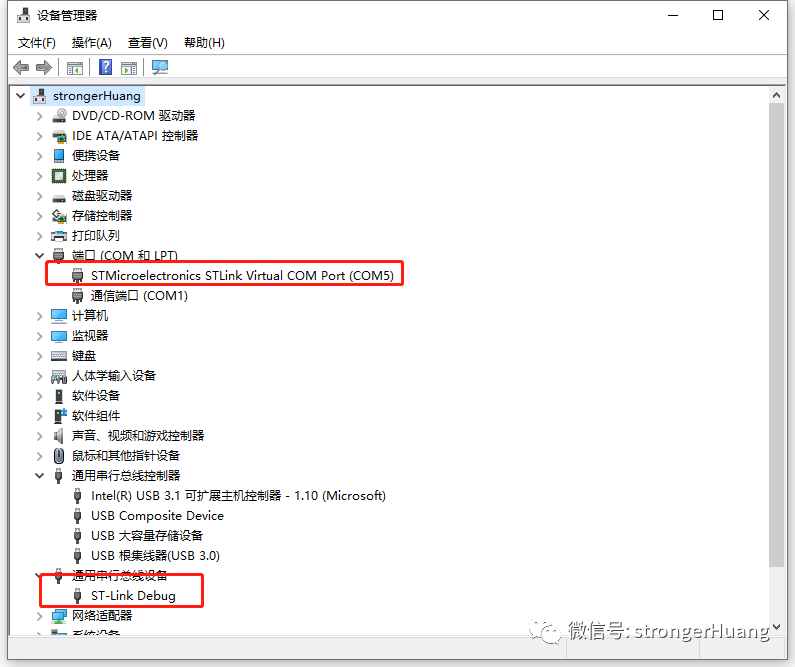

然后，你在电脑设备管理器能看到：

看到以上信息，说明你已经恢复成功了。

本文就分享到这里，更多说明可以参看：

https://www.segger.com/products/debug-probes/j-link/models/other-j-links/st-link-on-board/
