STM32中断没有子优先级？

关注+星标公众号，不错过精彩内容

作者 | strongerHuang

微信公众号 | strongerHuang

看到一个交流群在讨论关于【关于STM32中断优先级的话题】，其中就有小伙伴提到：为什么有些STM32中断没有【子优先级】？

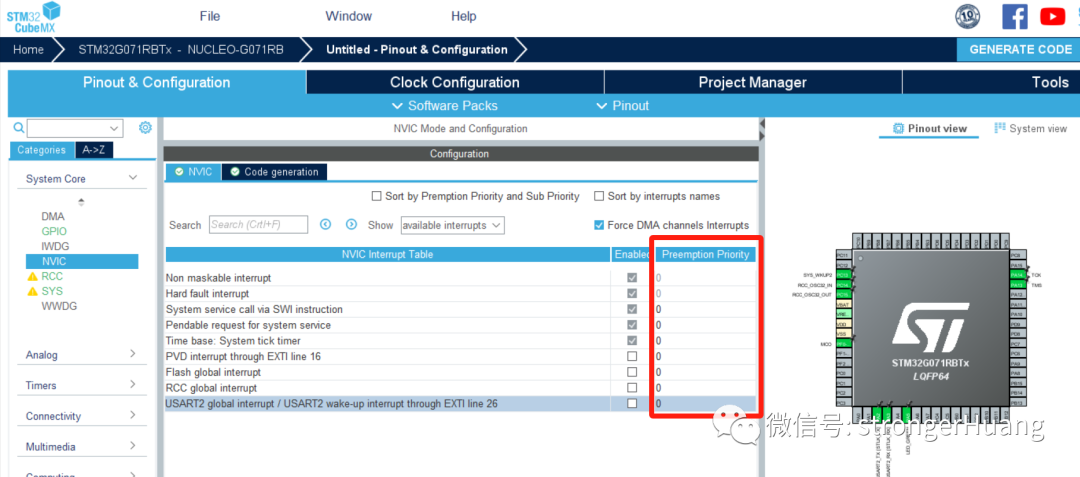

比如，有时候你在使用STM32CubeMX配置时，你会发现只有Preemption Priority【抢占优先级】，而没有Sub Priority【次优先级】：

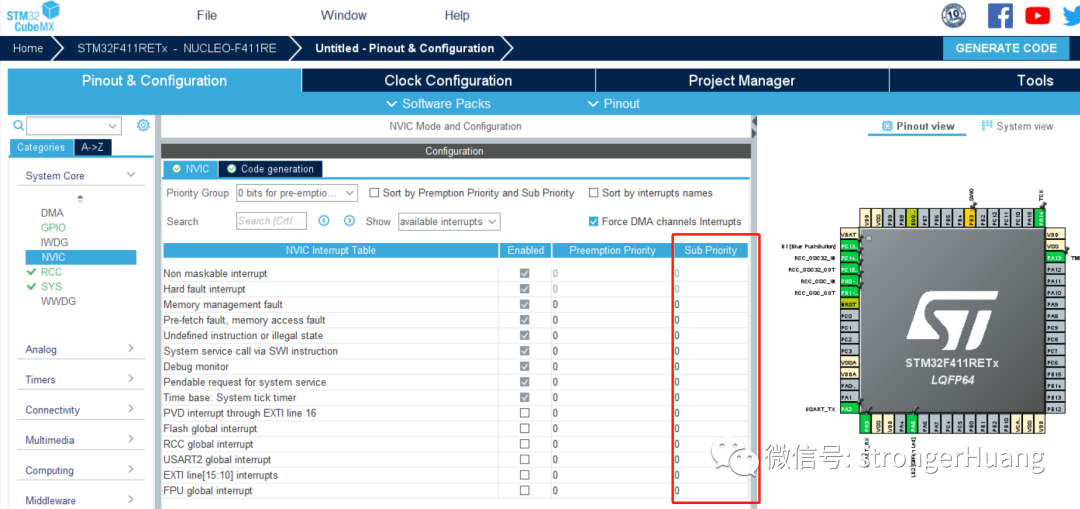

然而，有时候你会发现又有Sub Priority【次优先级】：

这个问题就牵涉到STM32，准确的来说的是 Cortex-M NVIC 嵌套向量中断控制器的问题。

下面就展开来说说关于ARM单片机NVIC的内容。

关于Cortex-M的NVIC

NVIC:Nested Vectored Interrupt Controller，嵌套向量中断控制器。

在每个Cortex-M内核中都有这么一个NVIC嵌套向量中断控制器，当MCU使用的内核不同，其中的NVIC也可能不同。

比如，Cortex-M0和Cortex-M3内核中NVIC功能就不同。

其中，中断优先级分组功能就不同。

Cortex-M0的NVIC没有优先级分组功能，Cortex-M3、 M4、M7有分组功能。

所以，你在使用STM32CubeMX配置时，M0/M0+内核的STM32是没有【次优先级】那个选项的。

Cortex-M0包含STM32F0、L0、G0等处理器。

对底层感兴趣的朋友可以继续往下看。

NVIC寄存器

NVIC寄存器，需查看对应的内核（Cortex-M）手册，在ARM官网能找到（

M3也有对应的中文翻译版，大家可以自己网上搜索）。

内核中的寄存器和我们STM32参考手册中寄存器一样，不同的Bit位代表含义不同。

但是，对于NVIC来说，由于包含众多优先级相关配置，寄存器数量相对较多（NVIC寄存器族）。

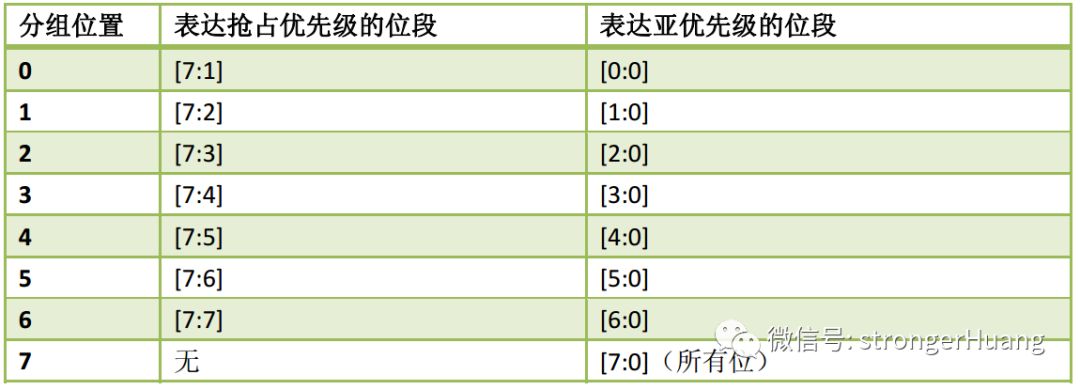

拿M3来说，优先级分组的配置，位于NVIC的AIRCR应用程序中断及复位控制寄存器中：

这里推荐阅读之前我写过的一篇文章：Cortex-M中断在RTOS中的应用及注意事项

中断入口

额外提下一个小伙伴问的问题：为什么外部中断8和9都使用同一个中断？

void EXTI9_5_IRQHandler(void)
{
  if(EXTI_GetITStatus(EXTI_Line8) != RESET)
  {
    /* 代码 */
    EXTI_ClearITPendingBit(EXTI_Line8);
  }
  if(EXTI_GetITStatus(EXTI_Line9) != RESET)
  {
    /* 代码 */
    EXTI_ClearITPendingBit(EXTI_Line9);
  }
}

我想，这个问题应该不难。好比一个main程序入口，进入之后需要处理很多事情，只是在里面需要区分事件。

很多外设中断，都会使用同一个中断入口，有一个原因：节约中断入口资源分配。

像USART发送和接收中断，TIM不同通道捕获中断等。
