你会担心STM32时钟PLL各参数配错吗？

置顶/星标公众号，不错过每一条消

有些朋友不理解为什么STM32时钟要先倍频N倍，再分频？你会担心这个值太大吗？

1写在前面

STM32时钟的功能，可以说是越来越强大了。

从各个系列的时钟树可以看得出来，最早F1系列的时钟功能相对比较简单，到这后面H7、G0的时钟越来越丰富。

今天讲述一下其中的PLL环节。

2关于PLL

什么是PLL？

PLL：Phase Locked Loop锁相环。

PLL用于振荡器中的反馈技术，通常需要外部的输入信号与内部的振荡信号同步。

一般的晶振由于工艺与成本原因，做不到很高的频率，而在需要高频应用时，由相应的器件VCO，实现转成高频，但并不稳定，故利用锁相环路就可以实现稳定且高频的时钟信号。

---来自百度百科

每一块STM32处理器至少都有一个PLL，有的甚至有好几个PLL。

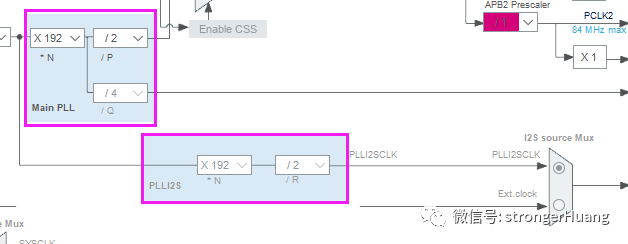

比如，F4有两个PLL：

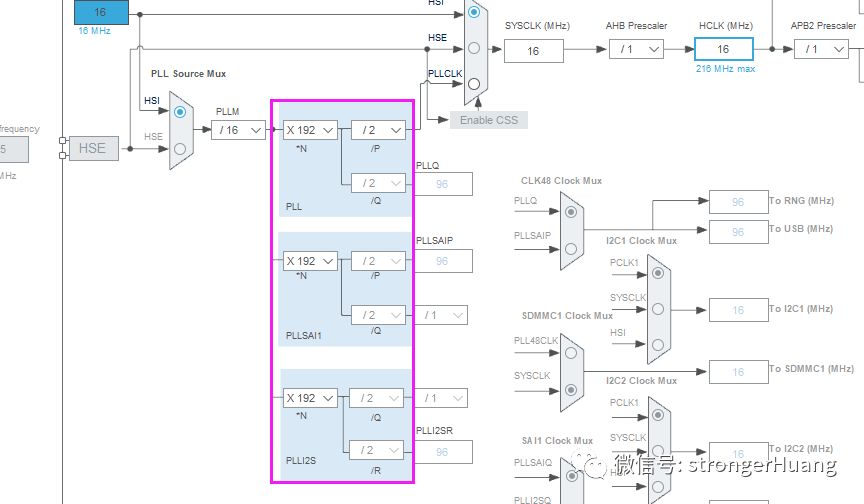

F7有三个PLL：

当然，每个MCU型号不同，其PLL数量，及功能也有差异，具体需要看相应手册。

3STM32CubeMX配置时钟树

STM32CubeMX配置时钟不用担心出错。

原因很简单，这个工具配置时钟树，如果出错，会有红色警告。

如下图：

具体每一个红色警告错误的原因，将光标移到红色警告过会有相应提示信息。

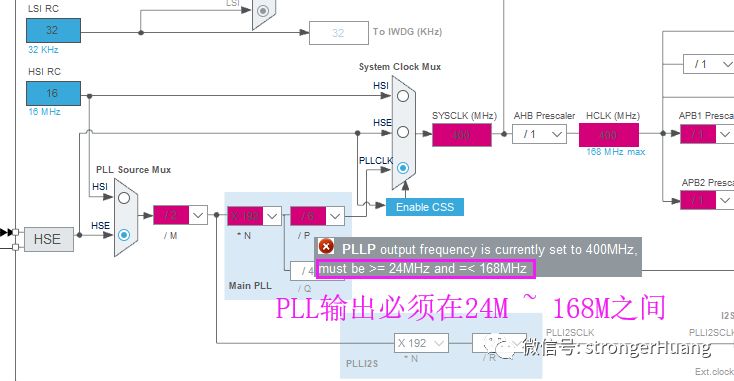

比如，输出PLLP值超过规定范围：

有这个提示信息，再也不怕配置出错了。

PLL的倍频和分频值

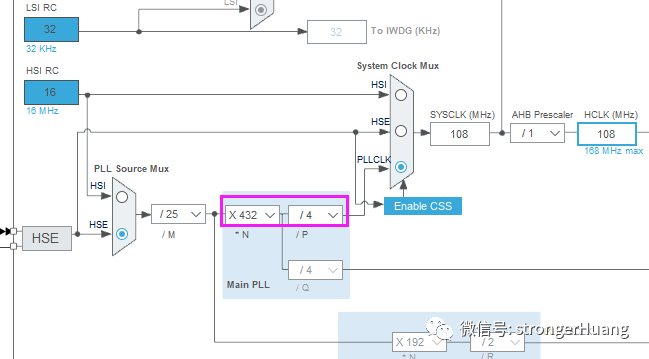

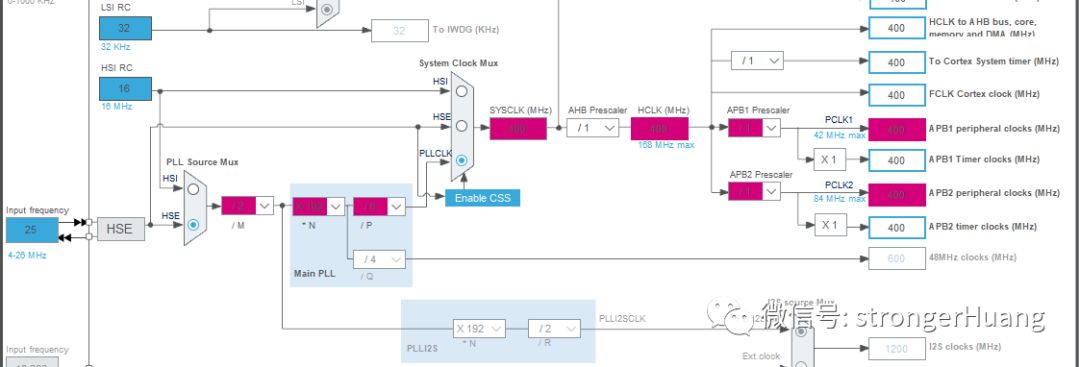

有人觉得前面倍频N值很大（如下图），这样会不会出问题？

答案肯定是不会。但不建议将参数N设置为最大值。

特定时钟频率

有些时候，我们要求有特定时钟频率，比如USB，ETH等。这个时候PLL参数就需要合理才行。

4STM32手册可查看PLL参数范围

STM32的时钟，在之前使用标准库，或者寄存器时，使用的晶振频率不是官方推荐的，很多人就会搞晕。

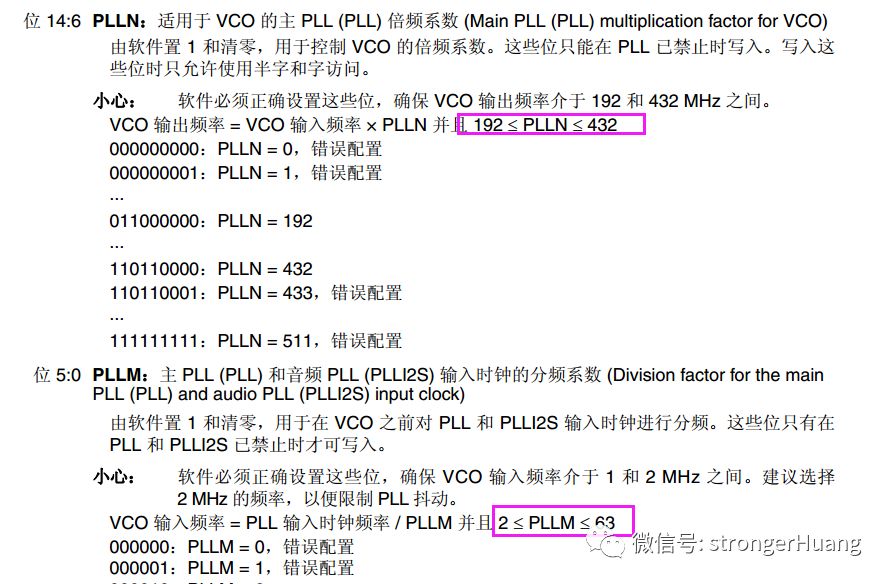

那么，就只有参看对应手册，手册上是有明确说明的。比如F4手册RCC章节，详细说明的PLL各参数值范围。

本文就写到这里，希望对你有帮助。
