ELINK注塑机数据采集网关

ELINK注塑机数据采集网关是老马数据标志性产品，是一款专用的注塑机数据采集网关，旨在解决当前注塑机设备联网数据采集痛点，注塑机品牌繁多，设备无接口，或者协议不统一，有线网络施工难度大的问题，帮助客户快捷迅速采集到注塑机数据。

ELINK注塑机数据采集网关提供统一的标准化协议，所有机型使用统一标准变量命名，数据单位问题也已经处理，应用只需要对接一次，无需考虑机型问题，单位问题，客户即可自由选择ELINK注塑机数据采集网关已经适配的任意设备，提供wifi，4g，方便施工，可远程维护。

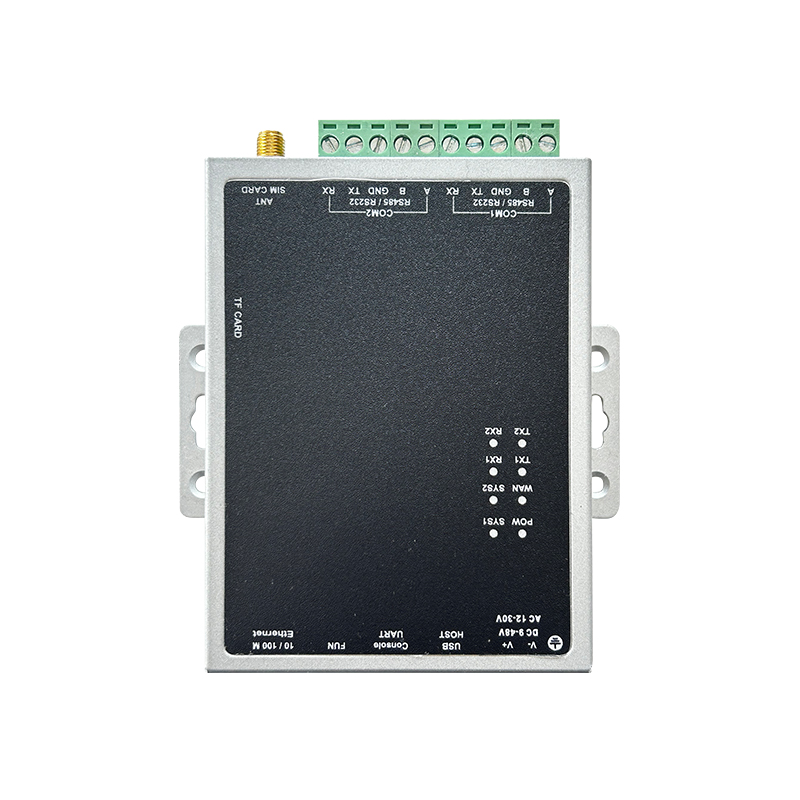

ELINK注塑机数据采集网关包括ELINK102和ELINK301，ELINK102适用串口注塑机控制器通信设备，ELINK301适用网口注塑机控制器通信设备，参数表一样，通过MQTT协议推送采集的数据，也提供opc ua服务

1. ELINK102

1. ELINK301

1 网关兼容注塑机控制器品牌

控制器品牌	控制器型号	ELINK型号
弘讯	5530/5531/TECH580（双色，双色立式，三色，三色立式）	EL301
弘讯	TECH1/TECH2/AK580/A380/AK668/CP6K/CP7K/PILOT3	EL102
震雄	Ai01/Ai02/Ai11/Ai12/CPC03/CPC06/CPC07/CPC09/MPC6/MPC7	EL102
宝捷信	PS860/PS660/PS560/MS300/MS500/MS700/ML系列/MK系列	EL102
伊士通	IA621/A501/A701/A921/IV3100/IV3200/HTAO7Y	EL102
科强	T6F3/T6F5/A6T5/TECHTOP3/T6H3/TECHTOP5	EL102
盟立	9118 MX1 MK300/500/380/580	EL301
麦格米特	MCP6000,MPC303，MPC600	EL102
KEBA	1075/CP051/CP052/CP053/CP054	EL301
东芝	V7/V8/V9/TS1000	EL301
日精	（目前仅spc）	EL301
日钢jsw	J100ADS /AD (仅spc)	EL301
发那科	ROBOSHOTα-iA（仅spc）	EL301
长飞亚	需要开通opc 协议	EL301
东华贝加莱	需要开通modbusTcp协议	EL301
住友	需要开通socket协议/em77协议	EL301
亚启	需要开通opc ua协议	EL301
恩格尔	需要开通EM63或者EM77 协议	EL301

2 采集数据列表

所有控制器使用统一变量命名，温度，注射，熔胶，开合模等段数以实际为准。

2.1 过程数据

过程数据spc，也叫生产监测数据，是生产一模产品的关键监测变量，生产一模会推送一条

Mqtt 主题： Mqtt前缀/deviceId/spc

消息

{
    "devId": "xrlht-05",
    "topic": "spc",
    "time": "2023-11-03 14:09:21",
    "timestamp": 1698991761000,
    "Data": {
        "CNT": 1,
        "CYCN": 1273,
        "ECYCT": 21.67,
        "EFCHT": 5.34,
        "EIPM": 88,
        "EIPSE": 7.9,
        "EIPSMIN": 5.6,
        "EIPT": 1.66,
        "EISS": 26.2,
        "EIVM": 43,
        "EMOS": 229.2,
        "EOT": 34,
        "EPLSPM": 53,
        "EPLST": 1.15,
        "ESIPP": 87,
        "ESIPS": 6,
        "ESIPT": 0.66,
        "ET1": 274,
        "ET2": 265,
        "ET3": 260,
        "ET4": 250,
        "ET5": 245,
        "ET6": 0,
        "ET7": 0
    }
}

变量	字典	注释
模数	CYCN	Cycle number
周期时间	ECYCT	cycle time
射出起点	EISS	inj stroke start
最大射速	EIVM	inj V max
最大射压	EIPM	inj speed max
转保压时间	ESIPT	Switch Inj pack time
转保压压力	ESIPP	Switch Inj pack press
转保压位置	ESIPS	Switch Inj pack stroke
射出时间	EIPT	Inj time
射出终点位置	EIPSE	E inj stroke end
储料时间	EPLST	Plast time
储料终点	EPLSSE	PLast stroke end
最大储料压力	EPLSPM	Plast press max
生产温度	ET10

2.2 温度（实时数据）

实时数据包括温度，操作模数，生产状态，定时推送，默认20s，可以自定义修改

Mqtt 主题：Mqtt前缀/deviceId/realtime

消息

{
    "devId" : "xrlht-05",
    "topic" : "realtime",
    "time" : "2023-11-03 14:11:54",
    "timestamp" : 1698991914000,
    "Data" : {
      "OPM" : 3,
      "STS" : 2,
      "OT" : 34,
      "T1" : 273,
      "T2" : 265,
      "T3" : 260,
      "T4" : 250,
      "T5" : 245,
      "T6" : 0,
      "T7" : 0
    }
  }

变量	字典	注释
运行模式	OPM	Operate Mode
		0：手动
		1：半自动
		2：电眼自动
		3：时间自动
		4：调模使用
状态	STS	1：待机 2：生产
温度	T1 …T10
油温	OT

2.3 工艺数据

工艺数据是调机参数，事件触发，有工艺员调机，参数变化才会推送，推送所有工艺

简写P 压力，V 速度，S位置 Mqtt 主题： Mqtt前缀/deviceId/tech

所有工艺整体变化推送，以下是部分消息

{
    "devId": "xrlht-05",
    "topic": "tech",
    "time": "2023-11-03 11:21:16",
    "timestamp": 1698981670000,
    "Data": {
        "TS1": 275,
        "TS2": 265,
        "TS3": 260,
        "TS4": 250,
        "TS5": 245,
        "TS6": 25,
        "TS7": 25,
        "IS1": 18,
        "IS2": 13,
        "IS3": 10,
        "IS4": 8,
        "IS5": 6,
        "IP1": 90,
        "IP2": 95,
        "IP3": 95
        ......
        }
 }

变量	字典	注释
设定温度	TS1 …TS10	一段到十段
注射压力	IP1 … IP10
注射速度	IV1 … IV10
注射位置	IS1 … IS10
注射时间	IT1 … IT10
注射按时间	ITUSE	1时间注射，0 位置注射
注射按位置	ISUSE	1 位置注射，0 时间注射
保压切换时间	IPT
保压切换位置	IPS
保压切换压力	IPP
保压压力	PP1 … PP10
保压速度	PV1 … PV10
保压时间	PT1 … PT10
储前射退距离/位置	SBS1
储前射退时间	SBT1
储料限时	PLLT
储料转速	PLV1 … PLV10
储料压力	PLP1 … PLP10
储料背压	PLBP1 … PLBP10
储料位置	PLS1 … PLS10
射退速度	SBV2
射退压力	SBP2
射退距离/位置	SBS2
射退时间	SBT2
冷却时间	CT
合模速度	MCV1 … MCV10
合模压力	MCP1 … MCP10
合模位置	MCS1 … MCS10	弘讯控制器显示不一致，有曲轴校准关系
开模速度	MOV1 … MOV10
开模压力	MOP1 … MOP10
开模位置	MOS1 … MOS10	弘讯控制器显示不一致，有曲轴校准关系
顶进延迟时间	EFDT
顶进速度	EFV1 … EFV3
顶进压力	EFP1 … EFP3
顶进位置终点	EFS1 … EFS3
顶退延迟时间	EBDT
顶退速度	EBV1 … EBV3
顶退压力	EBP1 … EBP3
顶退位置终点	EBS1 … EBS3
中子模式	CP1M…CP4M	Core pull mode，0 不用，1 中子，2 绞牙
中子进位置	CPI1S…CPI4S
中子进压力	CPI1P…CPI4P
中子进速度	CPI1V…CPI4V
中子进时间	CPI1T…CPI4T
中子退位置	CPO1S…CPO4S
中子退压力	CPO1P…CPO4P
中子退速度	CPO1V…CPO4V
中子退时间	CPO1T…CPO4T
座进压力	CFP1…CFP2
座进速度	CFV1…CFV2
座进位置	CFS1…CFS2
座进时间	CFT1…CFT2
座退压力	CBP1
座退速度	CBV1
座退位置	CBS1
座退时间	CBT1
座退延迟时间	CBDT1

2.4 操作日志

操作日志是调机日志，事件触发，有工艺员调机，参数变化才会推送，只推送变化的参数

Mqtt 主题： Mqtt前缀/deviceId/opLog

varId: 变量id

lastValue:修改前的值

value：修改后的值 例如SIPS(注射保压切换时间)从37改为37.5 会推送一条如下消息

{
  "devId" : "5",
  "time" : "2022-12-09 12:09:48",
  "timestamp" : 1670558986000,
  "Data" : {
    "varId" : "SIPS",
    "value" : 37.5,
    "lastValue" : 37,
    "modifyTime" : "2022-12-09 12:09:46"
  }
}

2.5 警报记录 （目前只支持弘讯AK系统，TECH系列, 盟立9118）

警报记录是事件触发，有报警产生或者结束才会推送

Mqtt 主题： Mqtt前缀/deviceId/wm

wmId 警报id

wmMsg:警报内容

wmTime:警报时间

例如：安全门未关警报出现会推送一条如下消息：

{
  "devId" : "6",
  "time" : "2022-12-09 16:42:23",
  "timestamp" : 1670575342000,
  "Data" : {
    "wmId" : 2,
    "wmMsg" : "安全门未关",
    "wmTime" : "2022-12-09 16:42:22"
  }
}

警报消失会推送一条如下消息：

{
  "devId" : "6",
  "time" : "2022-12-09 16:42:23",
  "timestamp" : 1670575342000,
  "Data" : {
    "wmId" : 0,
    "wmMsg" : "",
    "wmTime" : "2022-12-09 16:42:22"
  }
}

3 ELINK注塑机数据采集网关设置

ELINK注塑机数据采集网关所有设置均在web页面操作。

3.1 网络设置

用默认ip 192.168.1.233 登录后首先需要设定网络，4g，wifi，或者有线网络。

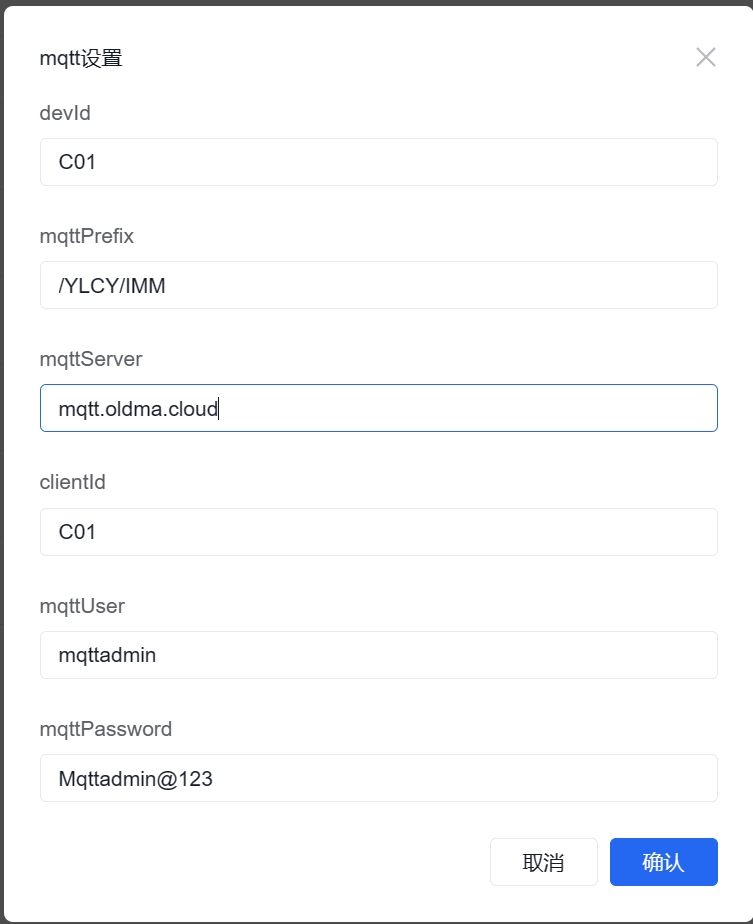

3.2 mqtt设置

设置ELINK注塑机数据采集网关数据推送的mqtt 服务器，设备ID等。

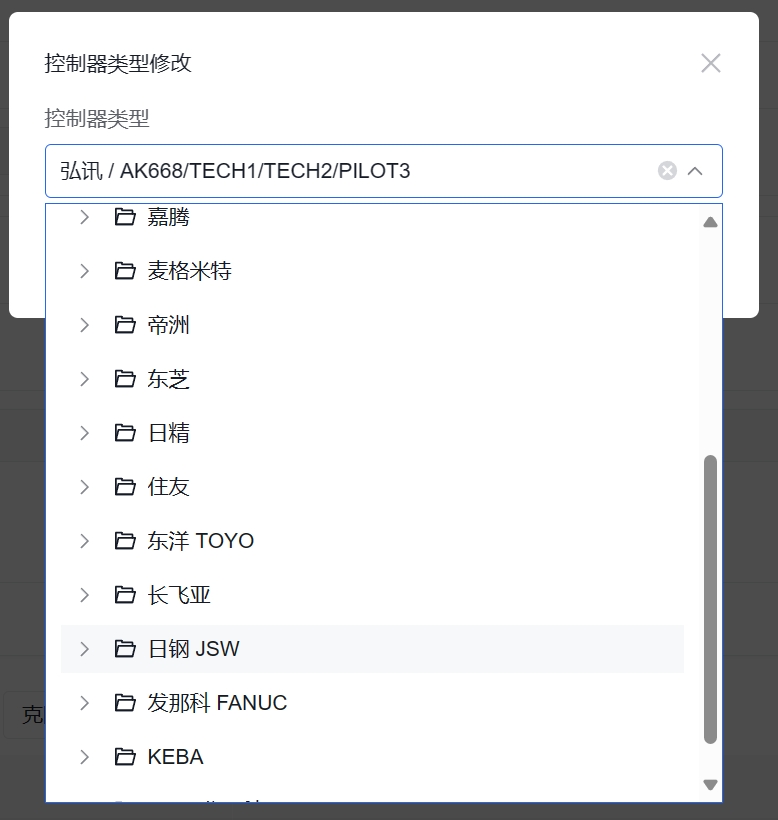

3.3 注塑机控制系统机型选择

下拉框选择ELINK注塑机数据采集网关接入的机型

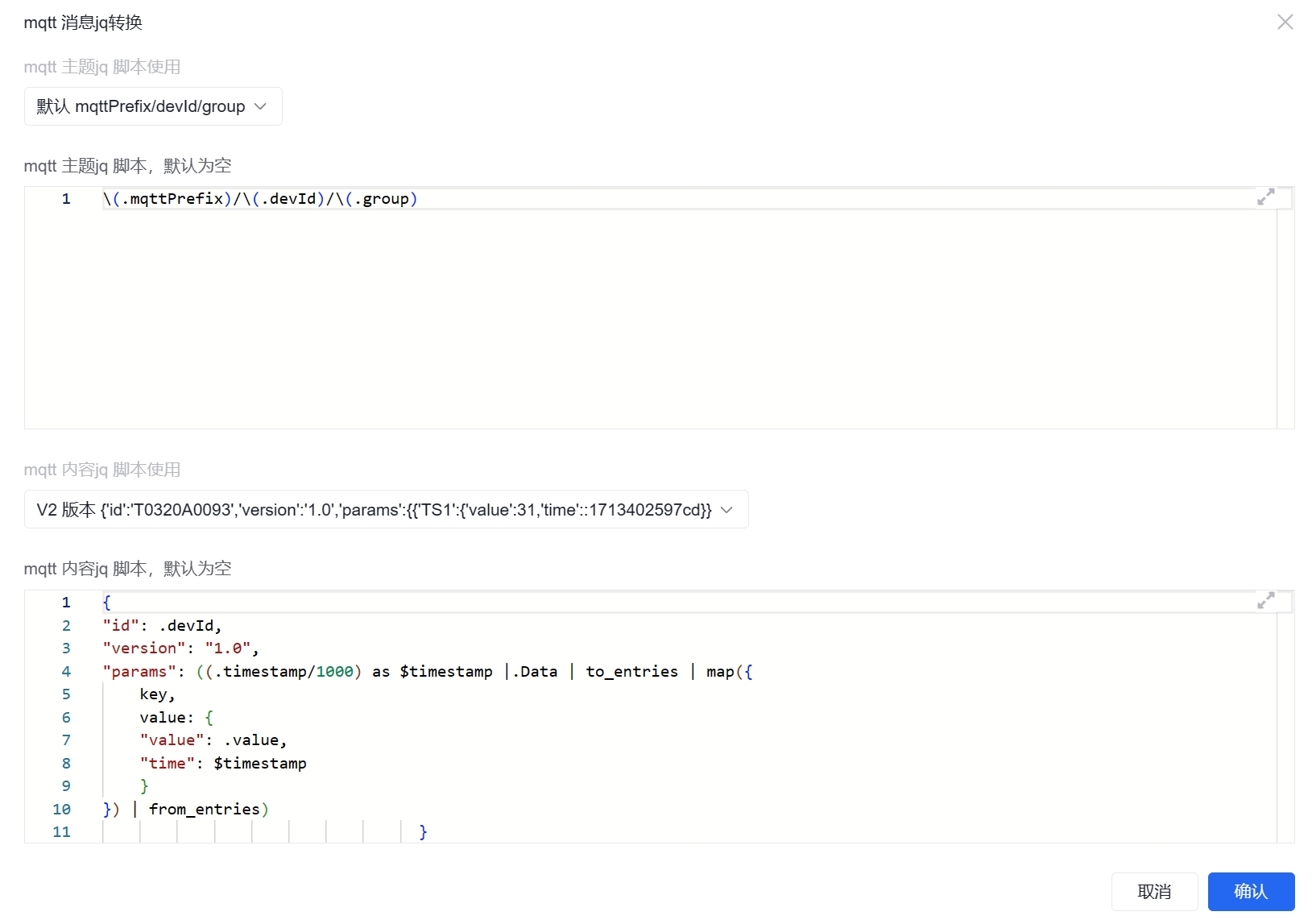

3.4 mqtt 消息主题重写

ELINK注塑机数据采集网有强大的消息转换能力，支持jq脚本转换，可以实现任意json消息格式和主题

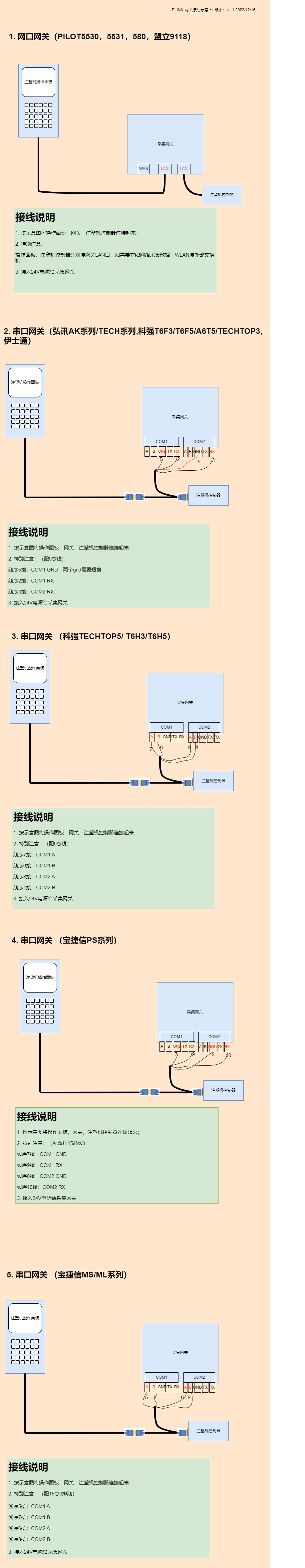

4 ELINK注塑机数据采集网关接线

控制器类型不一样，接线方式，配线有所差异，以下是常见型号接线示意图
