17.4版本的OrCAD中，如何导出原理图的网表？

最新推荐文章于 2024-04-04 08:38:20 发布
最新推荐文章于 2024-04-04 08:38:20 发布
阅读量725 收藏 9
点赞数 10
分类专栏： cadence 原理图 OrCAD 文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ygf___/article/details/135605518
版权
cadence 同时被 3 个专栏收录
15 篇文章 1 订阅
订阅专栏
原理图
15 篇文章 1 订阅
订阅专栏
OrCAD
2 篇文章 0 订阅
订阅专栏

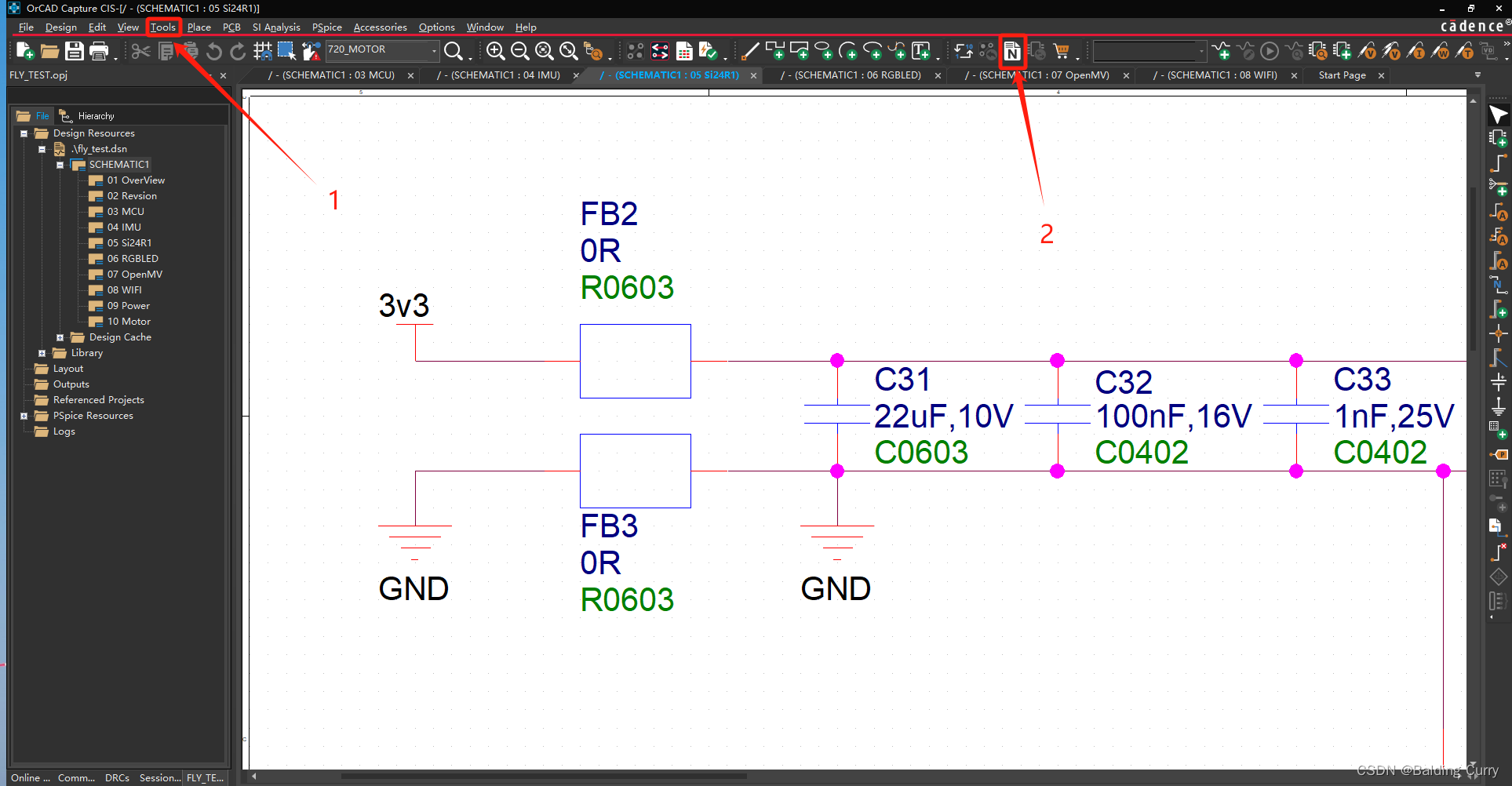

1、方法1：点击“Tools”，选择“Create Netlist”；方法2：直接点击快捷键

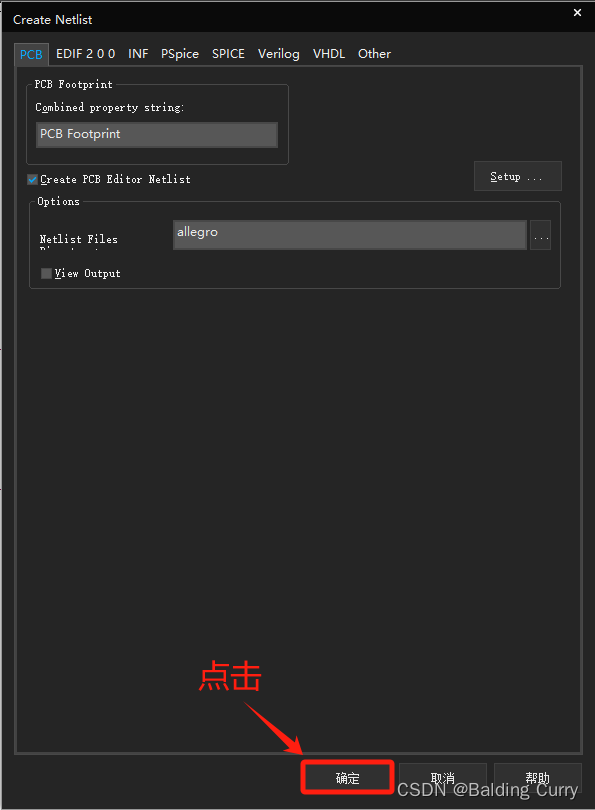

2、完成上面步骤会弹出下图，直接点击“确认”即可

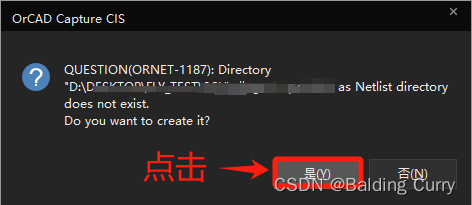

3、接着弹出下图窗口，点击“是”即可

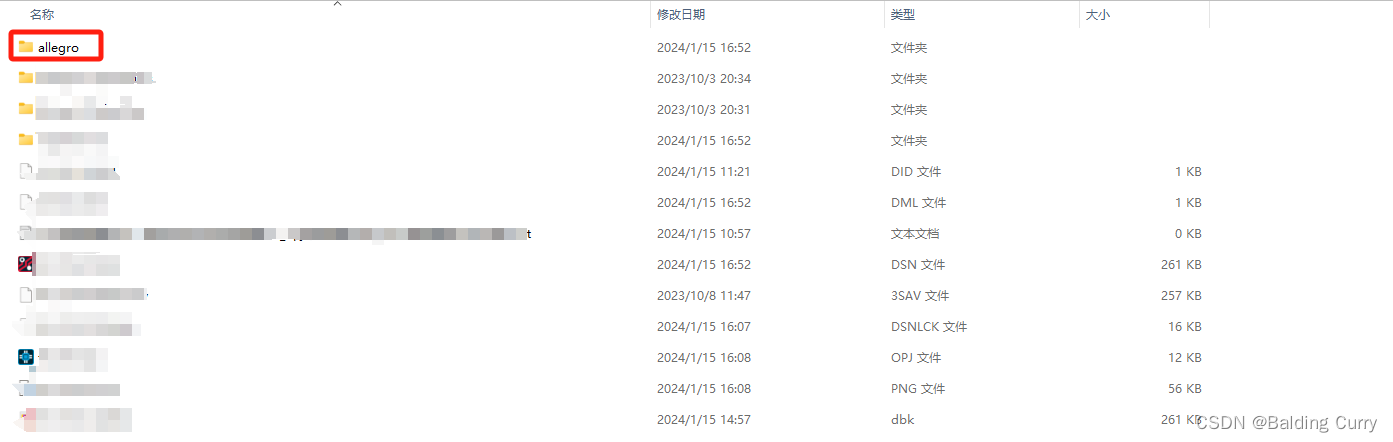

4、在原理图文件夹下会多出这么一个文件夹，该文件夹存储的是“原理图网表的信息”
