CHF功能及5G融合计费（Converged Charging）概述

一 5G计费架构 vs 4G计费架构

1.1 4G计费架构

4G中将离线计费和在线计费分离，其中：

- 离线计费：由PGW产生话单CDR，发给CG计费网关，处理后送给BOSS扣费。对应的接口为Ga和Gz接口。

- 在线计费：由OCS根据用户的账户余额产生配额（quota），并下发给PGW，配额耗尽，代表用户账上没钱了。自动触发重定向和短信提醒，引导UE充值。对应接口为Gy接口。

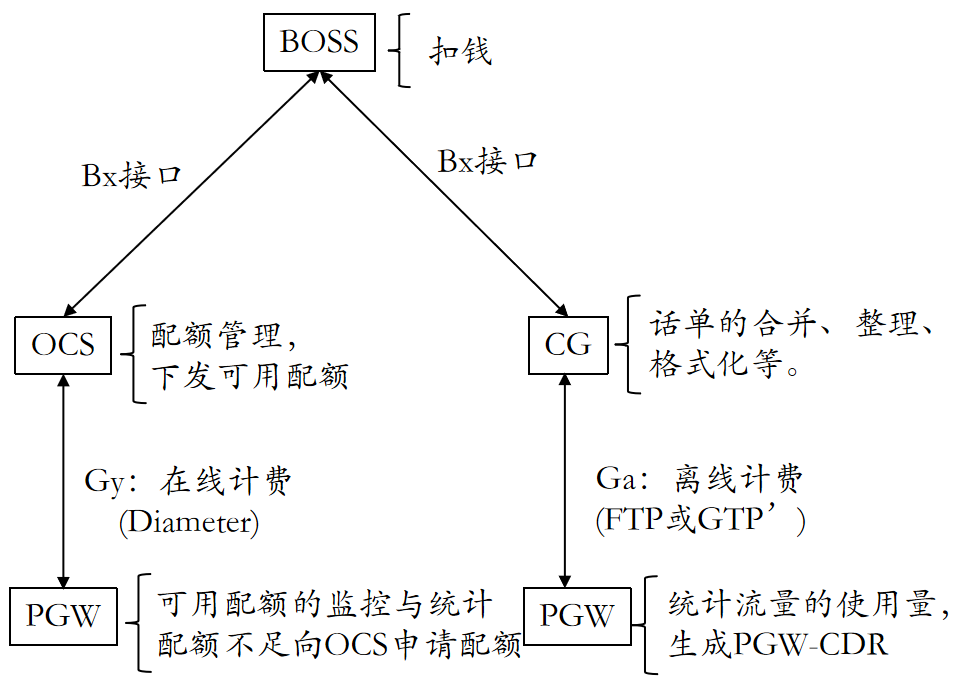

如下图所示：

1.2 5G计费架构

1.2.1 主要变化

而5G中将离线计费和在线计费融合了，因此也叫5G融合计费（规范叫Converged Charging）。

这意味着相关网元功能也发生了变化。主要有：

1）SMF不再产生话单，由CHF产生话单CDR。

2）CHF不仅要产生话单，还需要像OCS一样，为SMF提供在线计费所需要的配额。

3）SMF的角色下沉为CTF（Charging Trigger Function：计费触发功能），只能通过给CHF发送报告的形式请求CTF来产生话单，SMF自己不产生话单。

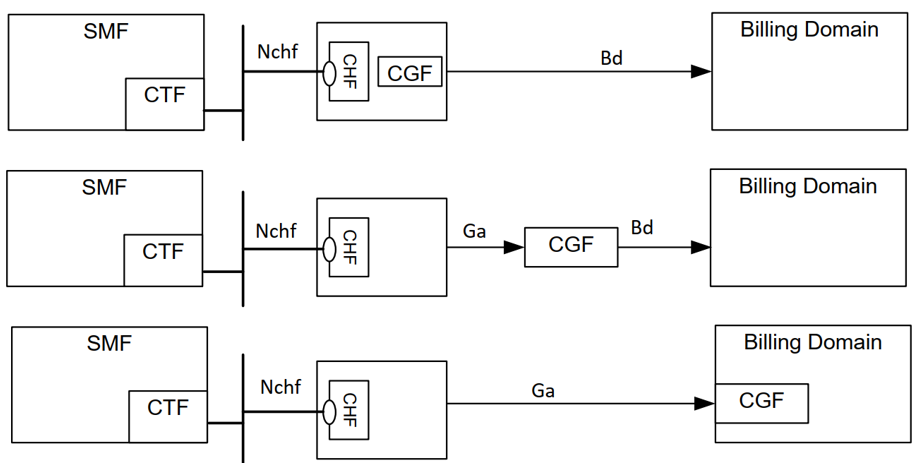

4）CHF同时还承担CGF（Charging Gateway Function：计费网关功能），完成话单的产生、合并、整理、格式化等工作，相当于集成了4G中CG的功能。

5）计费协议也做了升级；

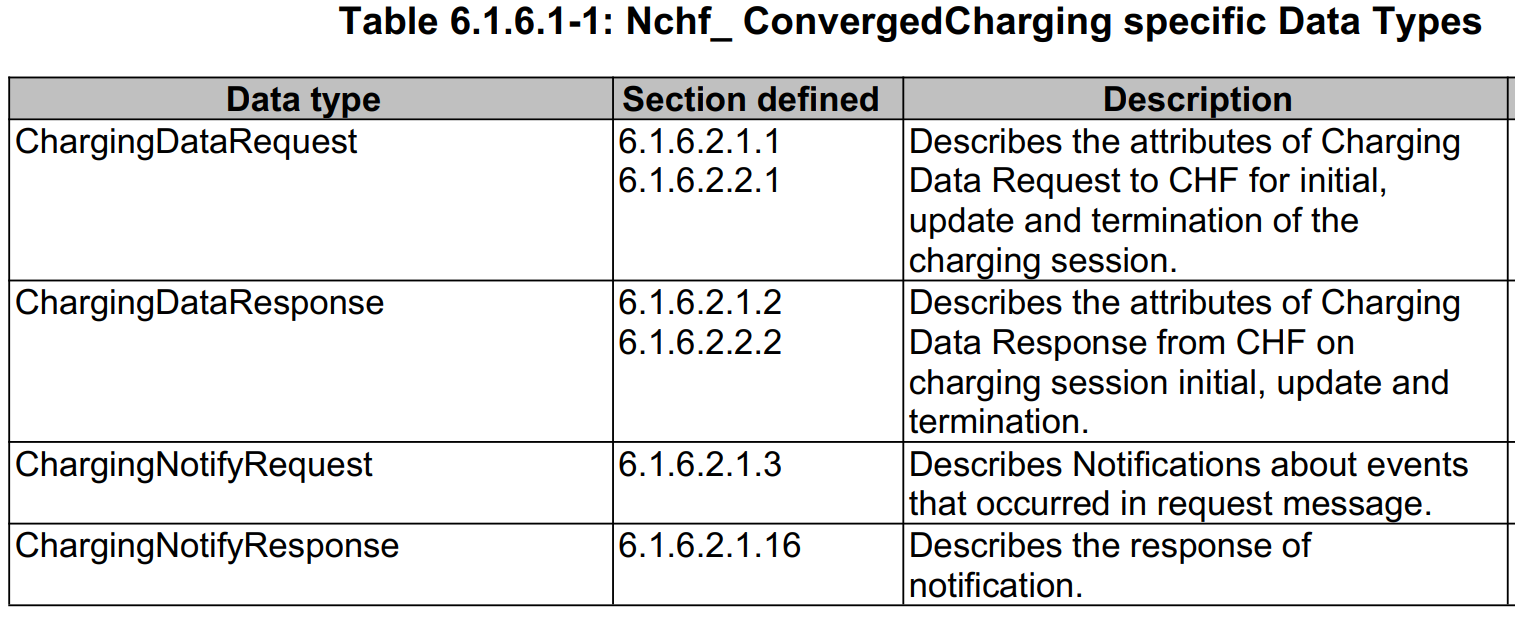

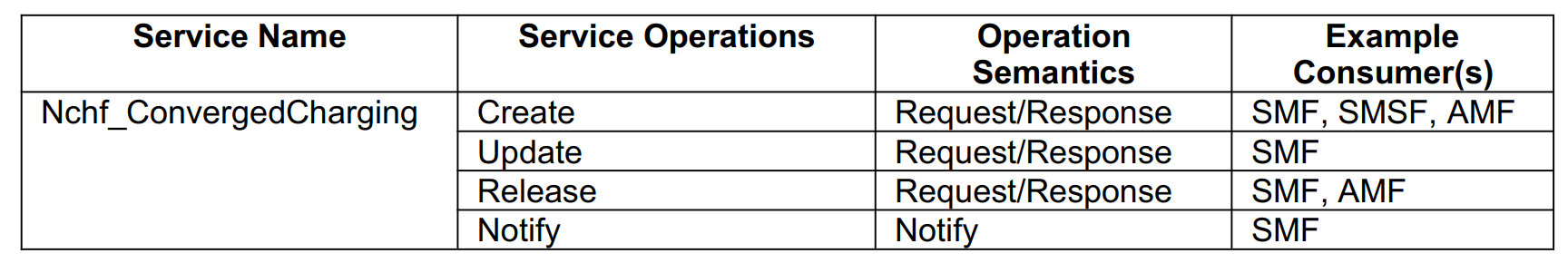

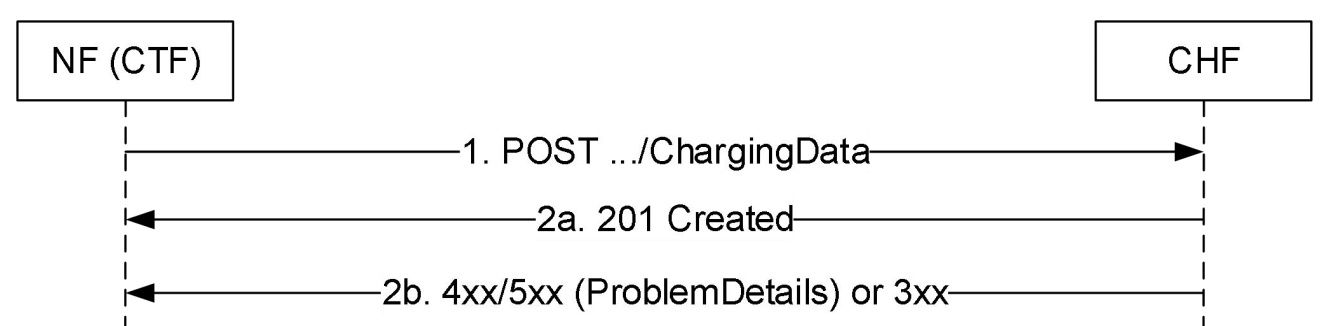

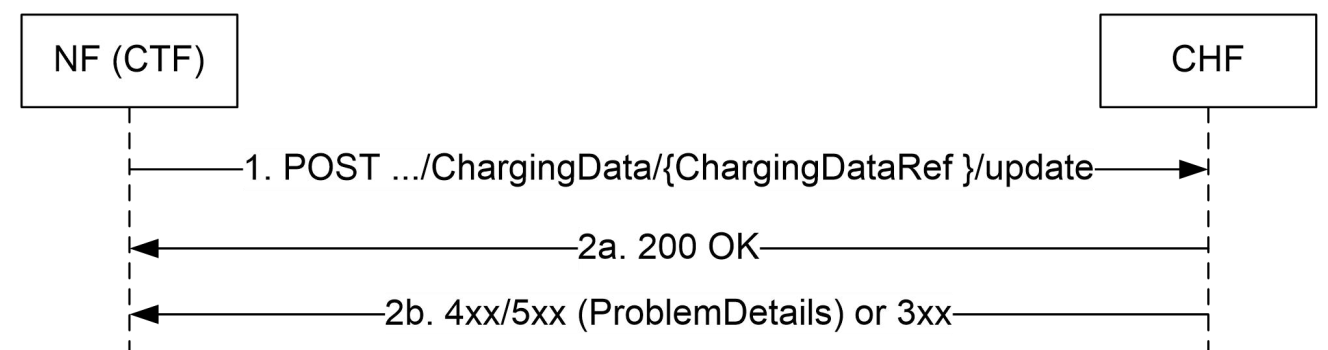

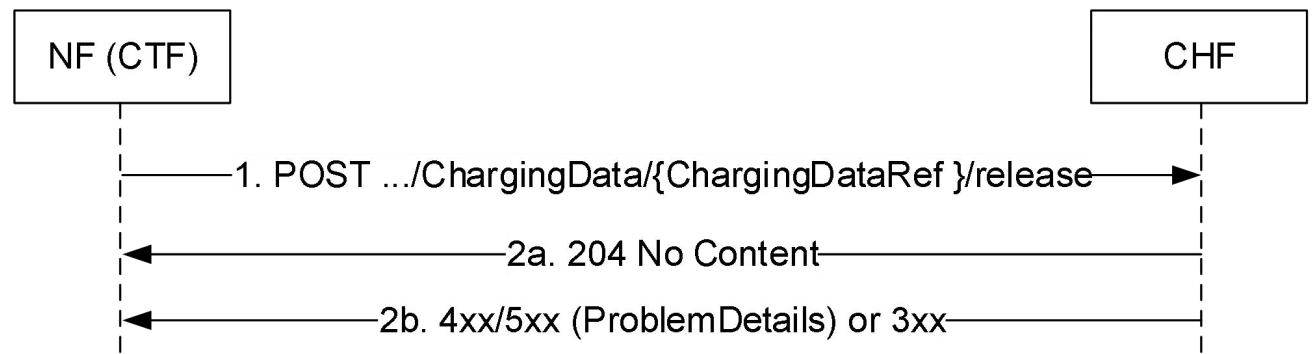

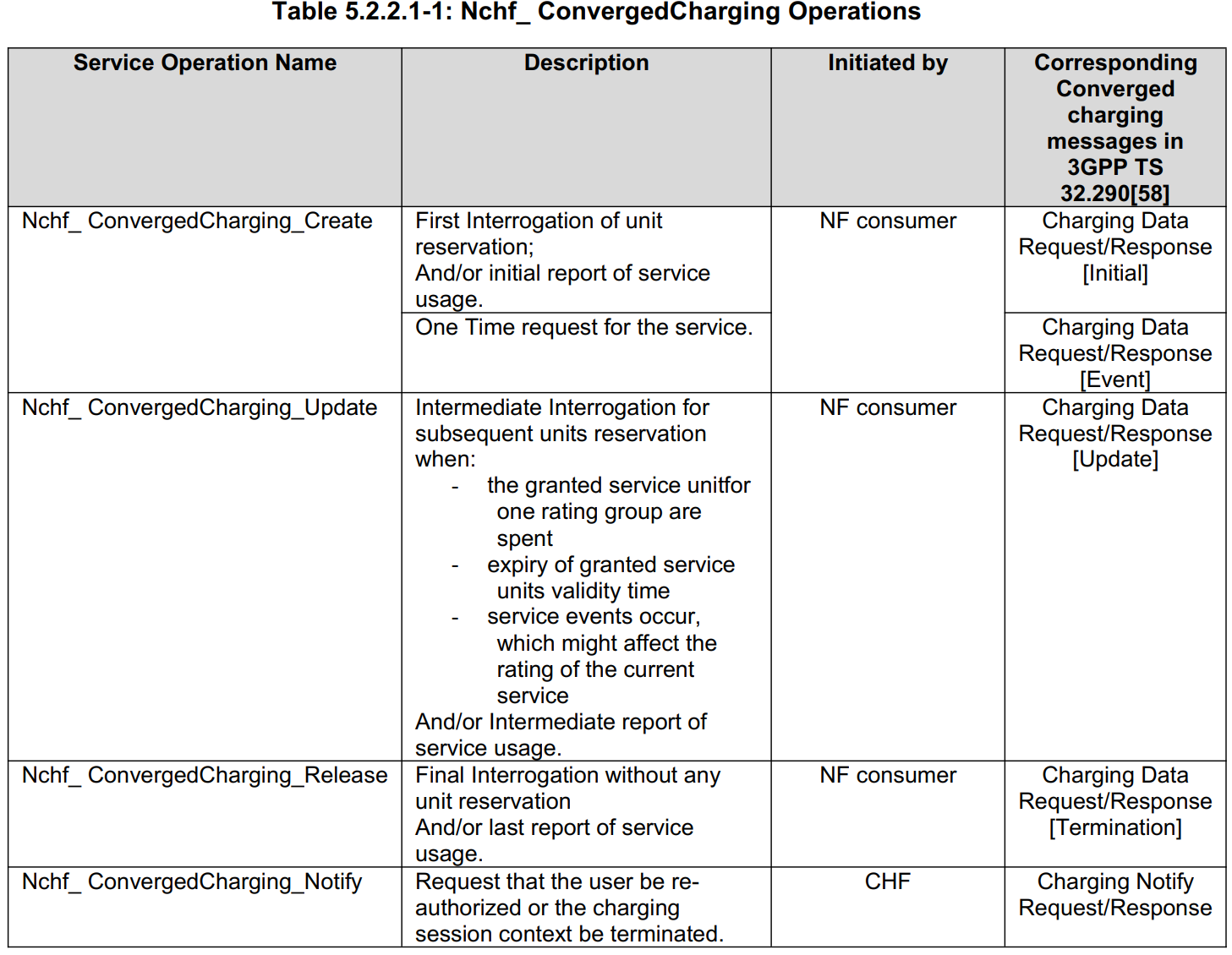

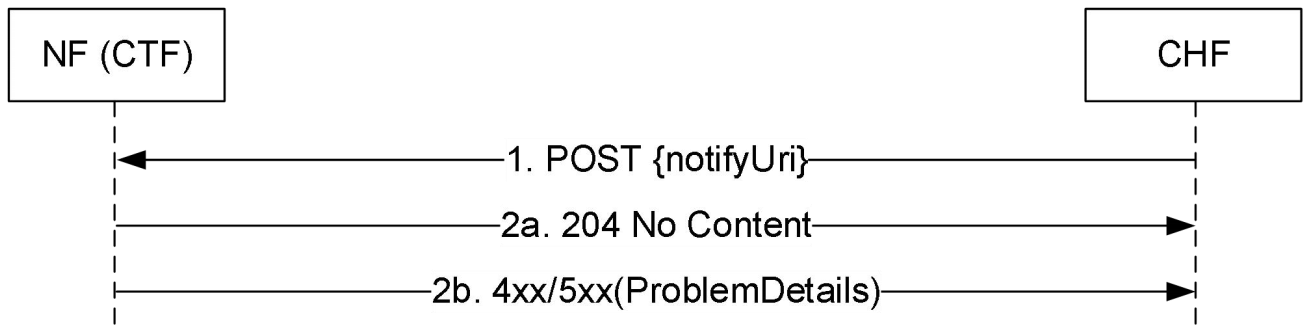

- 4G离线计费协议为FTP或GTP'，在线计费为DIameter，5G则统一为基于SBI的Nchf接口，走HTTP2。

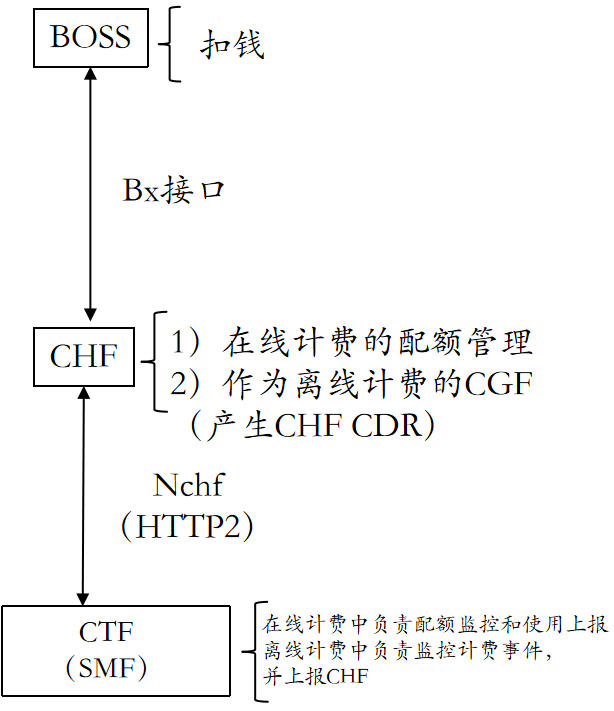

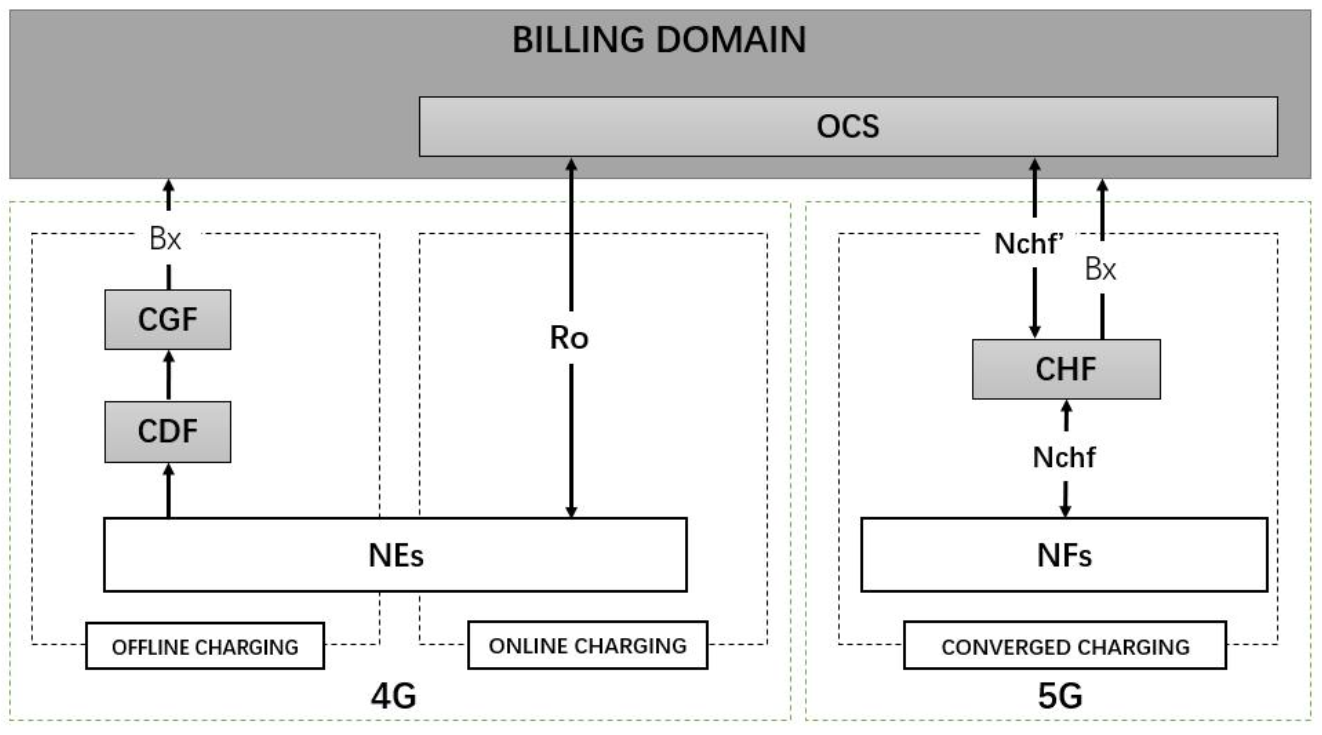

架构图如下两图所示，一个是3GPP定义的5G融合计费架构图，一个是51学通信
