1.1.1 PF PCI Express CapabilityRegister Details

Core实现了PCIe 3.0定义的所有Capability Structure，除了Root Port register。

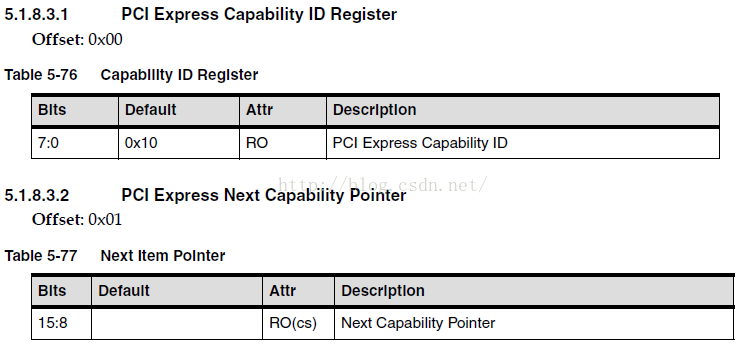

Byte Offset	Byte 3	Byte 2	Byte 1	Byte 0
	PCI Express Capabilities Register		Next Capability Pointer	Capability ID (0x10)
+0x4	Device Capabilities
+0x8	Device Status		Device Control
+0xC	Link Capabilities
+0x10	Link Status		Link Control
+0x24	Device Capabilities 2
+0x28			Device Control 2
+0x30	Link Status 2		Link Control 2

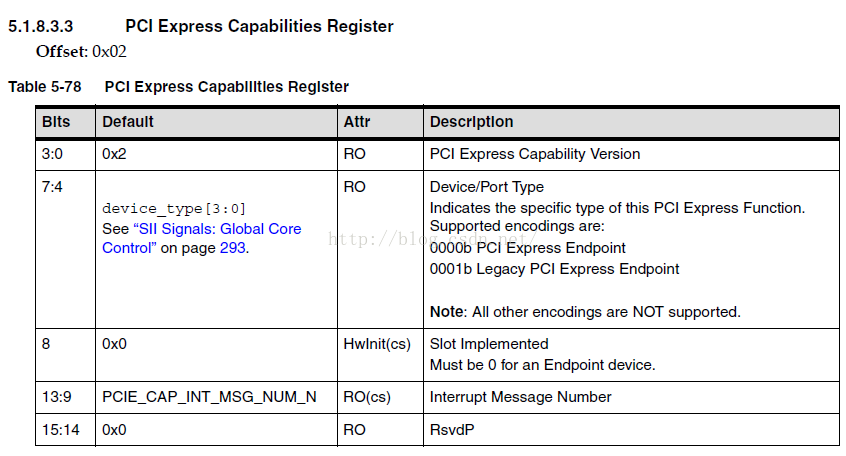

Ø PCI ExpressCapability Version:存放PCIe设备的版本号，PCIe总线规范1.x，该字段对应值为0x01。

PCIe总线规范2.x，该字段对应值为0x02

Ø Device/Port Type：000b：PCIe endpoint

0001b:legacy PCIe endpoint

针对EP模式下，其他都不支持

Ø Slot Implemented：0：PCIe设备 1：代表当前端口为PCIe插槽

Ø Interrupt MessageNumber：当PCIe Capability结构的Slot Statue寄存器或者Root Status寄存器的状态发生变化时，该PCIe设备可以通过MSI/MSI-X中断机制向处理器提交中断请求。该字段存放MSI/MSI-X中断机制需要的Message Data字段。

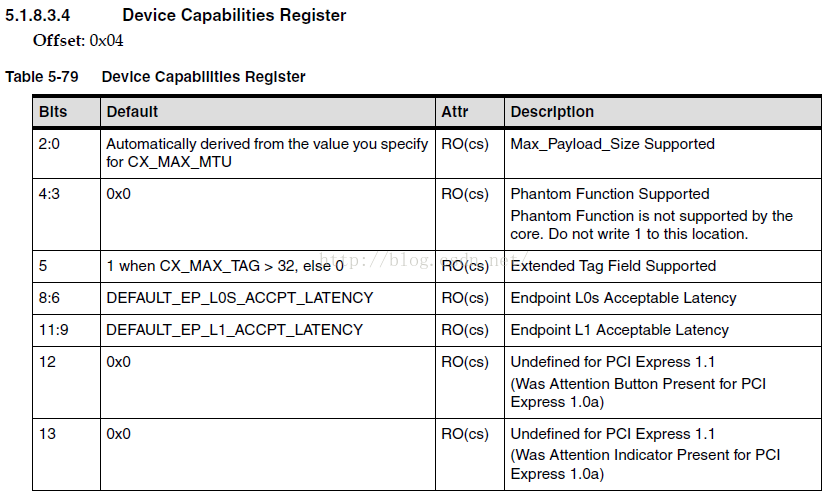

Ø Max_Payload_Size Supported：该字段决定TLP报文可能使用的最大有效负载，PCIe总线规定Max_Payload_Size参数最大值为4096B，但是许多PCIe设备并不一定支持这么大的有效负载。实际应用中，一个PCIe设备支持的Max_Payload_Size参数通常为128B、256B、
