ANSYS中Beam188\Beam189单元命令流提取最大应力

最近一直在尝试提取一个Beam单元模型的最大等效应力，前面查了一些资料，都说对于Beam188\Beam189单元不能直接提取mises应力，因为没有对应的单元表。对于它们的应力只能通过用单元表提取的内力计算得到。之后我用网友提供的公式提取内力进行计算，但得到的结果有时候和界面显示的值很相近，大多时候却会差很多。计算的公式如下：

  BENDING STRESS(弯曲应力)＝1/2(SBYT+SBYB）
  SMAX(最大应力)＝SDIR(轴向应力) + BENDING STRESS(弯曲应力)
  SMIN (最小应力)＝SDIR(轴向应力) - BENDING STRESS(弯曲应力)

轴向应力和Y方向的弯曲应力是基于单元表提取的

  ETABLE,_SDIR,SMISC,31
  ETABLE,_SByT,SMISC,32
  ETABLE,_SByB,SMISC,33

在用这个公式计算的时候，对于我的结构我总会发现(SBYT+SBYB）这一项等于0，大概是应为对称？我理论知识浅薄就不得而知了。

接下来讲我之后提取等效应力用的方法：

*GET,SercStress,SECR,,S,EQV,MAX

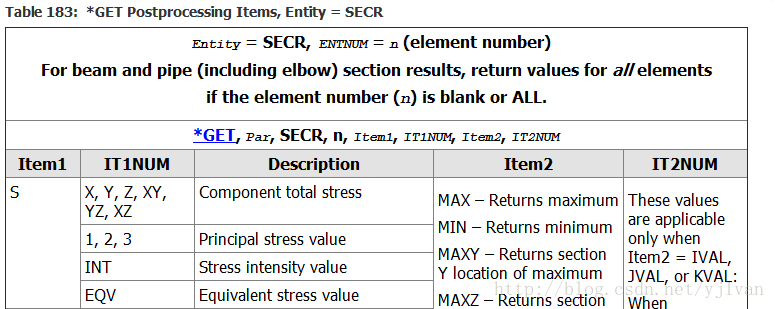

关于这条命令，*get的帮助文档中这样描述：

总之最后得到的结果和我GUI操作后显示的结果是一样的。
