MPU6050参考代码（注释写的很好）

MPU-60X0 是全球首例 9轴运动处理传感器。它集成了 3轴 MEMS陀螺仪， 3轴 MEMS

加速度计，以及一个可扩展的数字运动处理器 DMP（Digital Motion Processor），可用 I2C

接口连接一个第三方的数字传感器，比如磁力计。扩展之后就可以通过其 I2C或 SPI接口

输出一个 9 轴的信号（SPI接口仅在 MPU-6000可用）。 MPU-60X0也可以通过其 I2C接口

连接非惯性的数字传感器，比如压力传感器。

MPU-60X0 对陀螺仪和加速度计分别用了三个 16位的 ADC，将其测量的模拟量转化

为可输出的数字量。为了精确跟踪快速和慢速的运动，传感器的测量范围都是用户可控的，

陀螺仪可测范围为±250，±500，±1000，±2000°/秒（dps），加速度计可测范围为±2，±4，±8，±16g



对MPU6050的配置主要需要1.上电检测芯片序列号,自检 2.设定加速度陀螺仪的阈值和检测频率3.设定外部链接设备的驱动模式以及地址4.设定中断模式,比如要打开自由落体中断需要的设置,数据准备好中断需要的设置等5.设定电源管理模式,防止进入休眠6.循环读取数据



MPU输出一共三种数据,包括陀螺仪输出加速度传感器输出和温度输出,温度输出需要计算,计算方法是读出16位温度数据temp,然后temp/340.0 + 36.53



另外,中断引脚的模式也是可以配置的,详细的说明在MPU6050驱动的头文件中有,包含每一个寄存器的说明,请查看源码,如下

1.       MPU6050.h


#ifndef __MPU6050_H_

#define __MPU6050_H_


#include "common.h"

#include "ioremap.h"

#include "stm32f10x.h"

#include "delay.h"

#include "uart.h"


#define MPU_ACK_WAIT_TIME 200 //us


#define MPU6050_ADDRESS_AD0_LOW 0xD0 // AD0为低的时候设备的写地址

#define MPU6050_ADDRESS_AD0_HIGH 0XD1 // AD0为高的时候设备的写地址

#define MPU_ADDR 0xD0 //IIC写入时的地址字节数据



#define MPU_DEBUG 1


//技术文档未公布的寄存器 主要用于官方DMP操作

#define MPU6050_RA_XG_OFFS_TC 0x00 //[bit7] PWR_MODE, [6:1] XG_OFFS_TC, [bit 0] OTP_BNK_VLD

#define MPU6050_RA_YG_OFFS_TC 0x01 //[7] PWR_MODE, [6:1] YG_OFFS_TC, [0] OTP_BNK_VLD

//bit7的定义,当设置为1,辅助I2C总线高电平是VDD。当设置为0,辅助I2C总线高电平是VLOGIC


#define MPU6050_RA_ZG_OFFS_TC 0x02 //[7] PWR_MODE, [6:1] ZG_OFFS_TC, [0] OTP_BNK_VLD

#define MPU6050_RA_X_FINE_GAIN 0x03 //[7:0] X_FINE_GAIN

#define MPU6050_RA_Y_FINE_GAIN 0x04 //[7:0] Y_FINE_GAIN

#define MPU6050_RA_Z_FINE_GAIN 0x05 //[7:0] Z_FINE_GAIN


#define MPU6050_RA_XA_OFFS_H 0x06 //[15:0] XA_OFFS 两个寄存器合在一起

#define MPU6050_RA_XA_OFFS_L_TC 0x07


#define MPU6050_RA_YA_OFFS_H 0x08 //[15:0] YA_OFFS 两个寄存器合在一起

#define MPU6050_RA_YA_OFFS_L_TC 0x09


#define MPU6050_RA_ZA_OFFS_H 0x0A //[15:0] ZA_OFFS 两个寄存器合在一起

#define MPU6050_RA_ZA_OFFS_L_TC 0x0B


#define MPU6050_RA_XG_OFFS_USRH 0x13 //[15:0] XG_OFFS_USR 两个寄存器合在一起

#define MPU6050_RA_XG_OFFS_USRL 0x14


#define MPU6050_RA_YG_OFFS_USRH 0x15 //[15:0] YG_OFFS_USR 两个寄存器合在一起

#define MPU6050_RA_YG_OFFS_USRL 0x16


#define MPU6050_RA_ZG_OFFS_USRH 0x17 //[15:0] ZG_OFFS_USR 两个寄存器合在一起

#define MPU6050_RA_ZG_OFFS_USRL 0x18


/*陀螺仪的采样频率*/

/*传感器的寄存器输出,FIFO输出,DMP采样、运动检测、

*零运动检测和自由落体检测都是基于采样率。

*通过SMPLRT_DIV把陀螺仪输出率分频即可得到采样率

*采样率=陀螺仪输出率/ (1 + SMPLRT_DIV)

*禁用DLPF的情况下(DLPF_CFG = 0或7) ，陀螺仪输出率= 8 khz

*在启用DLPF(见寄存器26)时，陀螺仪输出率= 1 khz

*加速度传感器输出率是1 khz。这意味着,采样率大于1 khz时,

*同一个加速度传感器的样品可能会多次输入到FIFO、DMP和传感器寄存器*/

#define MPU6050_RA_SMPLRT_DIV 0x19 //[0-7] 陀螺仪输出分频采样率


/*配置外部引脚采样和DLPF数字低通滤波器*/

#define MPU6050_RA_CONFIG 0x1A

//bit5-bit3 一个连接到FSYNC端口的外部信号可以通过配置EXT_SYNC_SET来采样

// 也就是说,这里设置之后,FSYNC的电平0或1进入最终数据寄存器,具体如下

// 0 不使用 1 FSYNC电平进入所有数据寄存器 2 FSYNC电平进入GYRO_XOUT_L 3 FSYNC电平进入GYRO_YOUT_L

// 4 FSYNC电平进入GYRO_ZOUT_L 5 FSYNC电平进入ACCEL_XOUT_L 6 FSYNC电平进入ACCEL_YOUT_L

// 7 FSYNC电平进入SYNC_ACCEL_ZOUT_L

//bit2-bit0 数字低通滤波器 用于滤除高频干扰 高于这个频率的干扰被滤除掉

/*对应关系如下

* * | 加速度传感器 | 陀螺仪

* * DLPF_CFG | 带宽 | 延迟 | 带宽 | 延迟 | 采样率

* -------------+--------+-------+--------+------+-------------

* 0 | 260Hz | 0ms | 256Hz | 0.98ms | 8kHz

* 1 | 184Hz | 2.0ms | 188Hz | 1.9ms | 1kHz

* 2 | 94Hz | 3.0ms | 98Hz | 2.8ms | 1kHz

* 3 | 44Hz | 4.9ms | 42Hz | 4.8ms | 1kHz

* 4 | 21Hz | 8.5ms | 20Hz | 8.3ms | 1kHz

* 5 | 10Hz | 13.8ms | 10Hz | 13.4ms | 1kHz

* 6 | 5Hz | 19.0ms | 5Hz | 18.6ms | 1kHz

* 7 | Reserved | Reserved | Reserved

* */



/*陀螺仪的配置,主要是配置陀螺仪的量程与自检(通过相应的位7 6 5 开启自检)*/

#define MPU6050_RA_GYRO_CONFIG 0x1B

//bit4-bit3 量程设置如下

// 0 = +/- 250 度/秒

// 1 = +/- 500 度/秒

// 2 = +/- 1000 度/秒

// 3 = +/- 2000 度/秒*/


/*加速度计的配置,主要是配置加速度计的量程与自检(通过相应的位7 6 5 开启自检)

*另外,还能配置系统的高通滤波器*/

#define MPU6050_RA_ACCEL_CONFIG 0x1C

//bit7 启动X自检 加速度计的自检

//bit6 启动Y自检

//bit5 启动Z自检

//bit4-bit3 加速度传感器的量程配置

// 0 = +/- 2g

// 1 = +/- 4g

// 2 = +/- 8g

// 3 = +/- 16g*/

//bit0到bit2 加速度传感器的高通滤波器

/*DHPF是在路径中连接于运动探测器(自由落体,运动阈值,零运动)的一个滤波器模块。

*高通滤波器的输出值不在数据寄存器中

*高通滤波器有三种模式：

*重置:在一个样本中将滤波器输出值设为零。这有效的禁用了高通滤波器。这种模式可以快速切换滤波器的设置模式。

*开启:高通滤波器能通过高于截止频率的信号

*持续:触发后,过滤器持续当前采样。过滤器输出值是输入样本和持续样本之间的差异

*设置值如下所示

* ACCEL_HPF | 高通滤波模式| 截止频率

* ----------+-------------+------------------

* 0 | Reset | None

* 1 | On | 5Hz

* 2 | On | 2.5Hz

* 3 | On | 1.25Hz

* 4 | On | 0.63Hz

* 7 | Hold | None

*/


#define MPU6050_RA_FF_THR 0x1D

/*自由落体加速度的阈值

*这个寄存器为自由落体的阈值检测进行配置。

*FF_THR的单位是1LSB = 2mg。当加速度传感器测量而得的三个轴的绝对值

*都小于检测阈值时，就可以测得自由落体值。这种情况下，(加速度计每次检测到就+1以下,所以还要依靠加速度采样率)

*自由落体时间计数器计数一次 (寄存器30)。当自由落体时间计数器达到

*FF_DUR中规定的时间时，自由落体被中断(或发生自由落体中断)

**/


#define MPU6050_RA_FF_DUR 0x1E

/*

*自由落体加速度的时间阈值

* 这个寄存器为自由落体时间阈值计数器进行配置。

* 时间计数频率为1 khz,因此FF_DUR的单位是 1 LSB = 1毫秒。

* 当加速度器测量而得的绝对值都小于检测阈值时，

* 自由落体时间计数器计数一次。当自由落体时间计数器

* 达到该寄存器的规定时间时，自由落体被中断。

* (或发生自由落体中断)

* */


#define MPU6050_RA_MOT_THR 0x1F

/*

*运动检测的加速度阈值

*这个寄存器为运动中断的阈值检测进行配置。

*MOT_THR的单位是 1LSB = 2mg。

*当加速度器测量而得的绝对值都超过该运动检测的阈值时，

*即可测得该运动。这一情况下，运动时间检测计数器计数一次。

*当运动检测计数器达到MOT_DUR的规定时间时，运动检测被中断。

* 运动中断表明了被检测的运动MOT_DETECT_STATUS (Register 97)的轴和极性。

*/


#define MPU6050_RA_MOT_DUR 0x20

/*

*运动检测时间的阈值。

*这个寄存器为运动中断的阈值检测进行配置。

*时间计数器计数频率为1 kHz ，因此MOT_THR的单位是 1LSB = 1ms。

*当加速度器测量而得的绝对值都超过该运动检测的阈值时(Register 31)，

*运动检测时间计数器计数一次。当运动检测计数器达到该寄存器规定的时间时，

*运动检测被中断。

**/


#define MPU6050_RA_ZRMOT_THR 0x21

/*

*零运动检测加速度阈值。

* 这个寄存器为零运动中断检测进行配置。

* ZRMOT_THR的单位是1LSB = 2mg。

* 当加速度器测量而得的三个轴的绝对值都小于检测阈值时，

* 就可以测得零运动。这种情况下，零运动时间计数器计数一次 (寄存器34)。

* 当自零运动时间计数器达到ZRMOT_DUR (Register 34)中规定的时间时，零运动被中断。

* 与自由落体或运动检测不同的是，当零运动首次检测到以及当零运动检测不到时，零运动检测都被中断。

* 当零运动被检测到时,其状态将在MOT_DETECT_STATUS寄存器(寄存器97) 中显示出来。

* 当运动状态变为零运动状态被检测到时,状态位设置为1。当零运动状态变为运动状态被检测到时,

* 状态位设置为0。

**/


#define MPU6050_RA_ZRMOT_DUR 0x22

/*

*零运动检测的时间阈值

* 这个寄存器为零运动中断检测进行时间计数器的配置。

* 时间计数器的计数频率为16 Hz,因此ZRMOT_DUR的单位是1 LSB = 64 ms。

* 当加速度器测量而得的绝对值都小于检测器的阈值(Register 33)时，

* 运动检测时间计数器计数一次。当零运动检测计数器达到该寄存器规定的时间时，

* 零运动检测被中断。

**/



/*

*设备的各种FIFO使能,包括温度 加速度 陀螺仪 从机

*将相关的数据写入FIFO缓冲中

**/

#define MPU6050_RA_FIFO_EN 0x23

//bit7 温度fifo使能

//bit6 陀螺仪Xfifo使能

//bit5 陀螺仪Yfifo使能

//bit4 陀螺仪Zfifo使能

//bit3 加速度传感器fifo使能

//bit2 外部从设备2fifo使能

//bit1 外部从设备1fifo使能

//bit0 外部从设备0fifo使能


#define MPU6050_RA_I2C_MST_CTRL 0x24

//配置单主机或者多主机下的IIC总线

//bit7 监视从设备总线,看总线是否可用 MULT_MST_EN设置为1时,MPU-60X0的总线仲裁检测逻辑被打开

//bit6 延迟数据就绪中断,直达从设备数据也进入主机再触发 相当于数据同步等待

//bit5 当设置为1时,与Slave3 相连的外部传感器数据(寄存器73 到寄存器 96)写入FIFO缓冲中,每次都写入

//bit4 主机读取一个从机到下一个从机读取之间的动作 为0 读取之间有一个restart,为1 下一次读取前会有一个重启,然后

// 一直读取直到切换写入或者切换设备

//bit3-bit0 配置MPU作为IIC主机时的时钟,基于MPU内部8M的分频

/* I2C_MST_CLK | I2C 主时钟速度 | 8MHz 时钟分频器

* ------------+------------------------+-------------------

* 0 | 348kHz | 23

* 1 | 333kHz | 24

* 2 | 320kHz | 25

* 3 | 308kHz | 26

* 4 | 296kHz | 27

* 5 | 286kHz | 28

* 6 | 276kHz | 29

* 7 | 267kHz | 30

* 8 | 258kHz | 31

* 9 | 500kHz | 16

* 10 | 471kHz | 17

* 11 | 444kHz | 18

* 12 | 421kHz | 19

* 13 | 400kHz | 20

* 14 | 381kHz | 21

* 15 | 364kHz | 22

* */




/**************************MPU链接IIC从设备控制寄存器,没使用从机连接的基本不用考虑这些************************************/

/*指定slave (0-3)的I2C地址

* 注意Bit 7 (MSB)控制了读/写模式。如果设置了Bit 7,那么这是一个读取操作,

* 如果将其清除,那么这是一个编写操作。其余位(6-0)是slave设备的7-bit设备地址。

* 在读取模式中,读取结果是存储于最低可用的EXT_SENS_DATA寄存器中。

* MPU-6050支持全5个slave，但Slave 4有其特殊功能(getSlave4* 和setSlave4*)。

* 如寄存器25中所述，I2C数据转换通过采样率体现。用户负责确保I2C数据转换能够

* 在一个采样率周期内完成。

* I2C slave数据传输速率可根据采样率来减小。

* 减小的传输速率是由I2C_MST_DLY(寄存器52)所决定的。

* slave数据传输速率是否根据采样率来减小是由I2C_MST_DELAY_CTRL (寄存器103)所决定的。

* slave的处理指令是固定的。Slave的处理顺序是Slave 1, Slave 2, Slave 3 和 Slave 4。

* 如果某一个Slave被禁用了，那么它会被自动忽略。

* 每个slave可按采样率或降低的采样率来读取。在有些slave以采样率读取有些以减小

* 的采样率读取的情况下，slave的读取顺序依旧不变。然而，

* 如果一些slave的读取速率不能在特定循环中进行读取，那么它们会被自动忽略

* 更多降低的读取速率相关信息,请参阅寄存器52。

* Slave是否按采样率或降低的采样率来读取由寄存器103得Delay Enable位来决定

**/


//从机0设置相关

#define MPU6050_RA_I2C_SLV0_ADDR 0x25

//bit7 当前IIC 从设备0的操作,1为读取 0写入

//bit6-bit0 从机设备的地址

/* 要读取或者要写入的设备内部的寄存器地址,不管读取还是写入*/

#define MPU6050_RA_I2C_SLV0_REG 0x26

/*iic从机系统配置寄存器*/

#define MPU6050_RA_I2C_SLV0_CTRL 0x27

//bit7 启动或者禁止这个设备的IIC数据传送过程

//bit6 当设置为1时,字节交换启用。当启用字节交换时,词对的高低字节即可交换

//bit5 当 I2C_SLV0_REG_DIS 置 1，只能进行读取或者写入数据。当该位清 0，可以再读取

// 或写入数据之前写入一个寄存器地址。当指定从机设备内部的寄存器地址进行发送或接收

// 数据时，该位必须等于 0

//bit4 指定从寄存器收到的字符对的分组顺序。当该位清 0，寄存器地址

// 0和 1, 2 和 3 的字节是分别成对（甚至，奇数寄存器地址 ） ，作为一个字符对。当该位置 1，

// 寄存器地址 1 和 2， 3 和 4 的字节是分别成对的，作为一个字符对

//bit3-bit0 指定从机 0 发送字符的长度。由Slave 0转换而来和转换至Slave 0的字节数,(IIC一次传输的长度)

// 该位清 0，I2C_SLV0_EN 位自动置 0.


/*IIC SLAVE1配置寄存器,与0相同*/


#define MPU6050_RA_I2C_SLV1_ADDR 0x28

#define MPU6050_RA_I2C_SLV1_REG 0x29

#define MPU6050_RA_I2C_SLV1_CTRL 0x2A


/*IIC SLAVE2配置寄存器,与0相同*/

#define MPU6050_RA_I2C_SLV2_ADDR 0x2B

#define MPU6050_RA_I2C_SLV2_REG 0x2C

#define MPU6050_RA_I2C_SLV2_CTRL 0x2D


/*IIC SLAVE3配置寄存器,与0相同*/

#define MPU6050_RA_I2C_SLV3_ADDR 0x2E

#define MPU6050_RA_I2C_SLV3_REG 0x2F

#define MPU6050_RA_I2C_SLV3_CTRL 0x30


/*slave4的I2C地址 IIC4与前几个的寄存器定义有所不同*/

#define MPU6050_RA_I2C_SLV4_ADDR 0x31 //与IIC SLAVE1类似

#define MPU6050_RA_I2C_SLV4_REG 0x32 /*slave4的当前内部寄存器*/

#define MPU6050_RA_I2C_SLV4_DO 0x33

/*写于slave4的新字节这一寄存器可储存写于slave4的数据。

* 如果I2C_SLV4_RW设置为1（设置为读取模式），那么该寄存器无法执行操作*/

#define MPU6050_RA_I2C_SLV4_CTRL 0x34

//当设置为1时，此位启用了slave4的转换操作。当设置为0时，则禁用该操作

#define MPU6050_I2C_SLV4_EN_BIT 7

//当设置为1时，此位启用了slave4事务完成的中断信号的生成。

// 当清除为0时，则禁用了该信号的生成。这一中断状态可在寄存器54中看到。

#define MPU6050_I2C_SLV4_INT_EN_BIT 6

//当设置为1时,只进行数据的读或写操作。当设置为0时,

// 在读写数据之前将编写一个寄存器地址。当指定寄存器地址在slave设备中时

// ，这应该等于0，而在该寄存器中会进行数据处理。

#define MPU6050_I2C_SLV4_REG_DIS_BIT 5

//采样率延迟,这为根据采样率减小的I2C slaves传输速率进行了配置。

// 当一个slave的传输速率是根据采样率而降低的,那么该slave是以每1 / (1 + I2C_MST_DLY) 个样本进行传输。

// 这一基本的采样率也是由SMPLRT_DIV (寄存器 25)和DLPF_CFG (寄存器26)所决定的的。

// slave传输速率是否根据采样率来减小是由I2C_MST_DELAY_CTRL (寄存器103)所决定的

#define MPU6050_I2C_SLV4_MST_DLY_BIT 4 //[4:0]

#define MPU6050_I2C_SLV4_MST_DLY_LENGTH 5

/*slave4中可读取的最后可用字节*/

#define MPU6050_RA_I2C_SLV4_DI 0x35


/*

* IIC辅助从机系统中断状态

**/

#define MPU6050_RA_I2C_MST_STATUS 0x36

//bit7 此位反映了一个与MPU-60X0相连的外部设备的FSYNC中断状态。

// 当设置为1且在INT_PIN_CFG(寄存器55)中断言FSYNC_INT_EN时，中断产生。

//bit6 当slave4事务完成时，设备会自动设置为1 如果定义了INT_ENABLE中的I2C_MST_INT_EN则产生中断

//bit5 I2C主机失去辅助I2C总线（一个错误状态）的仲裁，此位自动设置为1.如果断言了INT_ENABLE寄存器

// （寄存器56）中的I2C_MST_INT_EN位，则中断产生

//bit4 slave4的NACK状态

//bit3 slave3的NACK状态

//bit2 slave2的NACK状态

//bit1 slave1的NACK状态

//bit0 slave0的NACK状态



/*中断引脚配置寄存器*/

#define MPU6050_RA_INT_PIN_CFG 0x37

//bit7 中断的逻辑电平模式,高电平时，设置为0；低电平时，设置为1

//bit6 中断驱动模式,推拉模式设置为0，开漏模式设置为1.

//bit5 中断锁存模式.50us-pulse模式设置为0，latch-until-int-cleared模式设置为1

//bit4 中断锁存清除模式 status-read-only状态设置为0，any-register-read状态设置为1.

//bit3 FSYNC中断逻辑电平模式 0=active-high, 1=active-low

//bit2 FSYNC端口中断启用设置设置为0时禁用，设置为1时启用

//bit1 I2C支路启用状态,此位等于1且I2C_MST_EN (寄存器 106 位[5])等于0时,主机应用程序处理器能够直接访问MPU-60X0的辅助I2C总线

// 否则无论如何都不能直接访问

//bit0 当此位为1时，CLKOUT端口可以输出参考时钟。当此位为0时，输出禁用



/*部分中断使能*/

#define MPU6050_RA_INT_ENABLE 0x38

//bit7 自由落体中断使能

//bit6 运动检测中断使能

//bit5 零运动检测中断使能

//bit4 FIFO溢出中断使能

//bit3 IIC主机所有中断源使能

//bit0 数据就绪中断使能



/*DMP中断使能*/

#define MPU6050_RA_DMP_INT_STATUS 0x39

//不知道这些位的具体作用是什么,官方语焉不详,但是的确存在

#define MPU6050_DMPINT_4_BIT 4

#define MPU6050_DMPINT_3_BIT 3

#define MPU6050_DMPINT_2_BIT 2

#define MPU6050_DMPINT_1_BIT 1

#define MPU6050_DMPINT_0_BIT 0


/*DMP中断配置*/

#define MPU6050_RA_INT_STATUS 0x3A

//DMP中断位之一使能

#define MPU6050_INTERRUPT_PLL_RDY_INT_BIT 2

//DMP中断位之二使能

#define MPU6050_INTERRUPT_DMP_INT_BIT 1


/*加速度X输出*/

#define MPU6050_RA_ACCEL_XOUT_H 0x3B

#define MPU6050_RA_ACCEL_XOUT_L 0x3C


/*加速度Y输出*/

#define MPU6050_RA_ACCEL_YOUT_H 0x3D

#define MPU6050_RA_ACCEL_YOUT_L 0x3E


/*加速度Z输出*/

#define MPU6050_RA_ACCEL_ZOUT_H 0x3F

#define MPU6050_RA_ACCEL_ZOUT_L 0x40


/*温度值输出*/

#define MPU6050_RA_TEMP_OUT_H 0x41

#define MPU6050_RA_TEMP_OUT_L 0x42


/*陀螺仪X输出*/

#define MPU6050_RA_GYRO_XOUT_H 0x43

#define MPU6050_RA_GYRO_XOUT_L 0x44


/*陀螺仪Y输出*/

#define MPU6050_RA_GYRO_YOUT_H 0x45

#define MPU6050_RA_GYRO_YOUT_L 0x46


/*陀螺仪Z输出*/

#define MPU6050_RA_GYRO_ZOUT_H 0x47

#define MPU6050_RA_GYRO_ZOUT_L 0x48


/*从IIC从机上获取到的数据*/

#define MPU6050_RA_EXT_SENS_DATA_00 0x49

#define MPU6050_RA_EXT_SENS_DATA_01 0x4A

#define MPU6050_RA_EXT_SENS_DATA_02 0x4B

#define MPU6050_RA_EXT_SENS_DATA_03 0x4C

#define MPU6050_RA_EXT_SENS_DATA_04 0x4D

#define MPU6050_RA_EXT_SENS_DATA_05 0x4E

#define MPU6050_RA_EXT_SENS_DATA_06 0x4F

#define MPU6050_RA_EXT_SENS_DATA_07 0x50

#define MPU6050_RA_EXT_SENS_DATA_08 0x51

#define MPU6050_RA_EXT_SENS_DATA_09 0x52

#define MPU6050_RA_EXT_SENS_DATA_10 0x53

#define MPU6050_RA_EXT_SENS_DATA_11 0x54

#define MPU6050_RA_EXT_SENS_DATA_12 0x55

#define MPU6050_RA_EXT_SENS_DATA_13 0x56

#define MPU6050_RA_EXT_SENS_DATA_14 0x57

#define MPU6050_RA_EXT_SENS_DATA_15 0x58

#define MPU6050_RA_EXT_SENS_DATA_16 0x59

#define MPU6050_RA_EXT_SENS_DATA_17 0x5A

#define MPU6050_RA_EXT_SENS_DATA_18 0x5B

#define MPU6050_RA_EXT_SENS_DATA_19 0x5C

#define MPU6050_RA_EXT_SENS_DATA_20 0x5D

#define MPU6050_RA_EXT_SENS_DATA_21 0x5E

#define MPU6050_RA_EXT_SENS_DATA_22 0x5F

#define MPU6050_RA_EXT_SENS_DATA_23 0x60


//运动检测的状态

#define MPU6050_RA_MOT_DETECT_STATUS 0x61

//bit7 x轴反向运动检测中断状态

//bit6 x轴正向运动检测中断状态

//bit5 Y轴反向运动检测中断状态

//bit4 Y轴正向运动检测中断状态

//bit3 Z轴反向运动检测中断状态

//bit2 Z轴正向运动检测中断状态

//bit1

//bit0 零运动检测中断状态

//



/*写入到IIC从机中的数据,指定的slv数据输出容器*/

#define MPU6050_RA_I2C_SLV0_DO 0x63

#define MPU6050_RA_I2C_SLV1_DO 0x64

#define MPU6050_RA_I2C_SLV2_DO 0x65

#define MPU6050_RA_I2C_SLV3_DO 0x66


/*外部影子寄存器的配置,这个寄存器用于指定外部传感器数据影子的时间

*当启用了某一特定的slave，其传输速率就会减小。

*当一个slave的传输速率是根据采样率而降低的,那么该slave是以

*每1 / (1 + I2C_MST_DLY) 个样本进行传输。

* 1 / (1 + I2C_MST_DLY) Samples

* 这一基本的采样率也是由SMPLRT_DIV (寄存器 25)和DLPF_CFG (寄存器26)所决定的的。*/

#define MPU6050_RA_I2C_MST_DELAY_CTRL 0x67

//DELAY_ES_SHADOW设置为1,跟随外部传感器数据影子将会延迟到所有的数据接收完毕。

#define MPU6050_DELAYCTRL_DELAY_ES_SHADOW_BIT 7

//slv4-0的配置

#define MPU6050_DELAYCTRL_I2C_SLV4_DLY_EN_BIT 4

#define MPU6050_DELAYCTRL_I2C_SLV3_DLY_EN_BIT 3

#define MPU6050_DELAYCTRL_I2C_SLV2_DLY_EN_BIT 2

#define MPU6050_DELAYCTRL_I2C_SLV1_DLY_EN_BIT 1

#define MPU6050_DELAYCTRL_I2C_SLV0_DLY_EN_BIT 0


/*用于陀螺仪，加速度计，温度传感器的模拟和数字信号通道的复位。

复位会还原模数转换信号通道和清除他们的上电配置*/

#define MPU6050_RA_SIGNAL_PATH_RESET 0x68

//bit2 重置陀螺仪的信号路径

//bit1 重置加速度传感器的信号路径

//bit0 重置温度传感器的信号路径



/*获取加速度传感器启动延迟 还有滤波器的一些配置

* 加速度传感器数据路径为传感器寄存器、运动检测、

* 零运动检测和自由落体检测模块提供样本。在检测模块开始操作之前，

* 包含过滤器的信号路径必须用新样本来启用。

* 默认的4毫秒唤醒延迟时间可以加长3毫秒以上。在ACCEL_ON_DELAY中规定

* 这个延迟以1 LSB = 1 毫秒为单位。除非InvenSense另行指示，

* 用户可以选择任何大于零的值。*/

#define MPU6050_RA_MOT_DETECT_CTRL 0x69

//具体的有效控制位

//bit5-bit4 [5:4]1-4ms 延时时间1-4ms选择

//bit3-bit2 自由落体检测计数器的减量配置。

// 当指定数量的样本的加速度测量都满足其各自的阈值条件时，

// 检测结果存储于自由落体检测模块中。当满足阈值条件时，

// 相应的检测计数器递增1。用户可通过FF_COUNT配置不满足阈值条件来减量。

// 减量率可根据下表进行设置：

/* FF_COUNT | 计数器减量

* ---------+------------------

* 0 | 重置

* 1 | 1

* 2 | 2

* 3 | 4

* 当FF_COUNT配置为0(复位)时,任何不合格的样品都将计数器重置为0*/

//bit1-bit0 运动检测计数器的减量配置。

// 当指定数量的样本的加速度测量都满足其各自的阈值条件时，

// 检测结果存储于运动检测模块中。当满足阈值条件时，相应的检测计数器递增1。

// 用户可通过MOT_COUNT配置不满足阈值条件来减量。减量率可根据下表进行设置：

// MOT_COUNT | 计数器减量

/* ----------+------------------

* 0 | 重置

* 1 | 1

* 2 | 2

* 3 | 4

* 当MOT_COUNT配置为0(复位)时,任何不合格的样品都将计数器重置为0*/



/*这个寄存器允许用户使能或使能 FIFO 缓冲区，

*I2C 主机模式和主要 I2C 接口。FIFO 缓冲

区，I2C 主机，传感器信号通道和传感器寄存器也可以使用这个寄存器复位*/

#define MPU6050_RA_USER_CTRL 0x6A

//bit7 DMP禁止

//bit6 当此位设置为0,FIFO缓冲是禁用的

//bit5 当这个模式被启用,MPU-60X0即成为辅助I2C总线上的外部传感器slave设备的I2C主机

// 当此位被清除为0时,辅助I2C总线线路(AUX_DA and AUX_CL)理论上是由I2C总线

// (SDA和SCL)驱动的。这是启用旁路模式的一个前提

//bit4 I2C转换至SPI模式(只允许MPU-6000)

//bit3 重置DMP模式,官方文档未说明的寄存器

//bit2 重置FIFO当设置为1时，此位将重置FIFO缓冲区，此时FIFO_EN等于0。触发重置后，此位将自动清为0

//bit1 重置I2C主机当设置为1时，此位将重置I2C主机，此时I2C_MST_EN等于0。触发重置后，此位将自动清为0

//bit0 重置所有传感器寄存器和信号路径 如果只重置信号路径（不重置传感器寄存器），请使用寄存器104



/*允许用户配置电源模式和时钟源。还提供了复位整个设备和禁用温度传感器的位*/

#define MPU6050_RA_PWR_MGMT_1 0x6B

//bit7 触发一个设备的完整重置。 触发重置后，一个~ 50 毫秒的小延迟是合理的

//bit6 寄存器的SLEEP位设置使设备处于非常低功率的休眠模式。

//bit5 唤醒周期启用状态当此位设为1且SLEEP禁用时.在休眠模式和唤醒模式间循环，以此从活跃的传感器中获取数据样本

//bit3 温度传感器启用状态控制内部温度传感器的使用

//bit2-bit0 设定时钟源设置,一个频率为8 mhz的内部振荡器,基于陀螺仪的时钟或外部信息源都可以被选为MPU-60X0的时钟源

/* CLK_SEL | 时钟源

* --------+--------------------------------------

* 0 | 内部振荡器

* 1 | PLL with X Gyro reference

* 2 | PLL with Y Gyro reference

* 3 | PLL with Z Gyro reference

* 4 | PLL with external 32.768kHz reference

* 5 | PLL with external 19.2MHz reference

* 6 | Reserved

* 7 | Stops the clock and keeps the timing generator in reset

* */



/*这个寄存器允许用户配置加速度计在低功耗模式下唤起的频率。也允许用户让加速度计和

陀螺仪的个别轴进入待机模式。*/

#define MPU6050_RA_PWR_MGMT_2 0x6C

//bit7-bit6 Accel-Only低电量模式下的唤醒频率

/* 通过把Power Management 1寄存器（寄存器107）中的PWRSEL设为1，

* MPU-60X0可以处于Accerlerometer Only的低电量模式。在这种模式下,

设备将关闭除了原I2C接口以外的所有设备，只留下accelerometer以固定时间

间隔醒来进行测量。唤醒频率可用LP_WAKE_CTRL进行配置，如下表所示：

* LP_WAKE_CTRL | 　唤醒频率

* -------------+------------------

* 0 | 1.25 Hz

* 1 | 2.5 Hz

* 2 | 5 Hz

* 3 | 10 Hz

* */

//bit5 备用的x轴加速度传感器启用状态,也就是进入待机模式

//bit4 备用的Y轴加速度传感器启用状态

//bit3 备用的Z轴加速度传感器启用状态

//bit2 备用的x轴陀螺仪启用状态

//bit1 备用的Y轴陀螺仪启用状态

//bit0 备用的Z轴陀螺仪启用状态


/*设定DMP模式下的bank*/

#define MPU6050_RA_BANK_SEL 0x6D

//DMP内存配置

#define MPU6050_BANKSEL_PRFTCH_EN_BIT 6

#define MPU6050_BANKSEL_CFG_USER_BANK_BIT 5

#define MPU6050_BANKSEL_MEM_SEL_BIT 4

#define MPU6050_BANKSEL_MEM_SEL_LENGTH 5

//dmp内存地址设置

#define MPU6050_DMP_MEMORY_BANKS 8

#define MPU6050_DMP_MEMORY_BANK_SIZE 256

#define MPU6050_DMP_MEMORY_CHUNK_SIZE 16


/*设定DMP模式下的起始地址*/

#define MPU6050_RA_MEM_START_ADDR 0x6E

/*一个字节的dmp数据缓存*/

#define MPU6050_RA_MEM_R_W 0x6F

/*DMP配置寄存器1*/

#define MPU6050_RA_DMP_CFG_1 0x70

/*DMP配置寄存器2*/

#define MPU6050_RA_DMP_CFG_2 0x71


/*当前FIFO缓冲区大小

* 这个值表明了存储于FIFO缓冲区的字节数。

* 而这个数字也是能从FIFO缓冲区读取的字节数，

* 它与存储在FIFO(寄存器35和36)中的传感器数据组所提供的可用样本数成正比。

* 两个寄存器一起构成一个16位数据*/

#define MPU6050_RA_FIFO_COUNTH 0x72

#define MPU6050_RA_FIFO_COUNTL 0x73


/*这个寄存器用于从FIFO缓冲区中读取和编写数据。数据在寄存器编号(从低到高)的指

*令下编写入数据写入FIFO。如果所有的FIFO启用标志(见下文)都被启用了且

*所有外部传感器数据寄存器(寄存器73至寄存器96)都与一个slave设备相连

*,那么寄存器59到寄存器96的内容都将在采样率的指令下编写。

* 当传感器数据寄存器（寄存器59到寄存器96）的相关FIFO启用标志在FIFO_EN 寄存

* 器35)中都设为1时，它们的内容将被写入FIFO缓冲区。在I2C_MST_CTRL (寄存器 36)

* 中能找到一个与I2C Slave 3相连的额外的传感器数据寄存器标志。

* 如果FIFO缓冲区溢出,状态位FIFO_OFLOW_INT自动设置为1。

* 此位位于INT_STATUS (寄存器58)中。当FIFO缓冲区溢出时,最早的数据将会丢失

* 而新数据将被写入FIFO。如果FIFO缓冲区为空, 读取将返回原来从FIFO中读取的

* 最后一个字节，直到有可用的新数据。用户应检查FIFO_COUNT,以确保不在FIFO缓冲为空时读取。*/

#define MPU6050_RA_FIFO_R_W 0x74


/*寄存器是用来验证设备的身份的 默认值是0X34*/

#define MPU6050_RA_WHO_AM_I 0x75

//bit6-bit1 设备身份验证 0x34 最高位和最低位都剔除掉





typedef struct ACCELSTRUCT

{

s16 accelX;

s16 accelY;

s16 accelZ;

}ACCELSTRUCT;


typedef struct GYROSTRUCT

{

s16 gyroX;

s16 gyroY;

s16 gyroZ;

}GYROSTRUCT;


extern struct ACCELSTRUCT accelStruct ;

extern struct GYROSTRUCT gyroStruct ;



u8 MpuInit(void);


void MpuGetData(void);




#endif

1.

2.       Mpu6050.c

#include "mpu6050.h"


struct ACCELSTRUCT accelStruct = {0,0,0};

struct GYROSTRUCT gyroStruct = {0,0,0};



//IO方向设置

#define MPU_SDA_IN() {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=8<<12;}

#define MPU_SDA_OUT() {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=3<<12;}


//IO操作函数

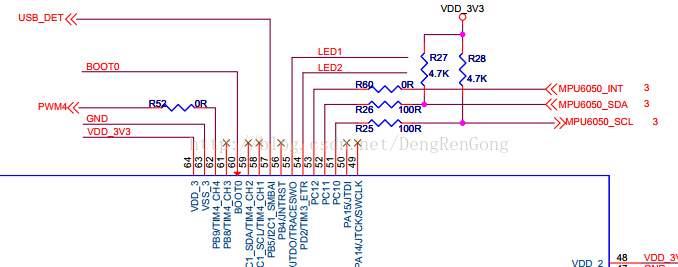

#define MPU_SCL PCout(10) //MPU SCL

#define MPU_SDA PCout(11) //MPU SDA

#define MPU_READ_SDA PCin(11) //输入SDA



/**************************MPU5883 IIC驱动函数*********************************/


static void MPU5883IOInit(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE );


GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10|GPIO_Pin_11;//PC10 PC11

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ; //推挽输出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOC, &GPIO_InitStructure);



MPU_SCL = 1;//初始化均为浮空状态

MPU_SDA = 1;

}




//发送IIC起始信号

static void ComStart(void)

{

MPU_SDA_OUT(); //sda线输出

MPU_SDA=1;

MPU_SCL=1;

DelayUs(5);

MPU_SDA=0;//START:when CLK is high,DATA change form high to low

DelayUs(5);

MPU_SCL=0;//钳住I2C总线，准备发送或接收数据

}

//发送IIC停止信号

static void ComStop(void)

{

MPU_SDA_OUT();//sda线输出

MPU_SDA=0;//STOP:when CLK is high DATA change form low to high

MPU_SCL=1;

DelayUs(5);

MPU_SDA=1;//发送I2C总线结束信号

DelayUs(5);

}

//等待ACK,为1代表无ACK 为0代表等到了ACK

static u8 ComWaitAck(void)

{

u8 waitTime = 0;

MPU_SDA_OUT();//sda线输出

MPU_SDA = 1;

DelayUs(5);

MPU_SDA_IN(); //SDA设置为输入

MPU_SCL=1;

DelayUs(5);

while(MPU_READ_SDA)

{

waitTime++;

DelayUs(1);

if(waitTime > MPU_ACK_WAIT_TIME)

{

ComStop();

return 1;

}

}

MPU_SCL = 0;

return 0;


}


//static void ComSendAck(void)

//{

// MPU_SCL = 0;

// MPU_SDA_OUT();

// MPU_SDA = 0;

// DelayUs(2);

// MPU_SCL = 1;

// DelayUs(5);

// MPU_SCL = 0;

// DelayUs(5);

//}


static void ComSendNoAck(void)

{

MPU_SCL = 0;

MPU_SDA_OUT();

MPU_SDA = 1;

DelayUs(2);

MPU_SCL = 1;

DelayUs(5);

MPU_SCL = 0;

DelayUs(5);

}

//返回0 写入收到ACK 返回1写入未收到ACK

static u8 ComSendByte(u8 byte)

{

u8 t;

MPU_SDA_OUT();

for(t=0;t<8;t++)

{

MPU_SDA=(byte&0x80)>>7;

byte<<=1;

MPU_SCL=1;

DelayUs(5);

MPU_SCL=0;

DelayUs(5);

}

return ComWaitAck();

}


static void ComReadByte(u8* byte)

{

u8 i,receive=0;

MPU_SDA_IN();//SDA设置为输入

for(i=0;i<8;i++ )

{

receive <<= 1;

MPU_SCL=1;

DelayUs(5);

if(MPU_READ_SDA)receive++;

MPU_SCL=0;

DelayUs(5);

}

*byte = receive;

}


/**************************MPU5883 IIC驱动函数*********************************/



//向MPU写入一个字节数据,失败返回1 成功返回0

u8 MPUWriteReg(u8 regValue,u8 setValue)

{

u8 res;

ComStart(); //起始信号

res = ComSendByte(MPU_ADDR); //发送设备地址+写信号

if(res)

{

#ifdef MPU_DEBUG

printf("file=%s,func=%s,line=%d\r\n",__FILE__,__FUNCTION__,__LINE__);

#endif

return res;

}

res = ComSendByte(regValue); //内部寄存器地址

if(res)

{

#ifdef MPU_DEBUG

printf("file=%s,func=%s,line=%d\r\n",__FILE__,__FUNCTION__,__LINE__);

#endif

return res;

}

res = ComSendByte(setValue); //内部寄存器数据

if(res)

{

#ifdef MPU_DEBUG

printf("file=%s,func=%s,line=%d\r\n",__FILE__,__FUNCTION__,__LINE__);

#endif

return res;

}

ComStop(); //发送停止信号

return res;

}


//**************************************

//从I2C设备读取一个字节数据 返回值 读取成功或失败

//**************************************

u8 MPUReadReg(u8 regAddr,u8* readValue)

{

u8 res;

ComStart(); //起始信号

res = ComSendByte(MPU_ADDR); //发送设备地址+写信号

if(res)

{

#ifdef MPU_DEBUG

printf("file=%s,func=%s,line=%d\r\n",__FILE__,__FUNCTION__,__LINE__);

#endif

return res;

}

res = ComSendByte(regAddr); //发送存储单元地址，从0开始

if(res)

{

#ifdef MPU_DEBUG

printf("file=%s,func=%s,line=%d\r\n",__FILE__,__FUNCTION__,__LINE__);

#endif

return res;

}

ComStart(); //起始信号

res = ComSendByte(MPU_ADDR+1); //发送设备地址+读信号

if(res)

{

#ifdef MPU_DEBUG

printf("file=%s,func=%s,line=%d\r\n",__FILE__,__FUNCTION__,__LINE__);

#endif

return res;

}

ComReadByte(readValue); //读出寄存器数据

ComSendNoAck(); //发送非应答信号

ComStop(); //停止信号

return res;

}


//MPU读取两个字节的数据

s16 MpuReadTwoByte(u8 addr)

{

u8 H,L;

MPUReadReg(addr,&H);

MPUReadReg(addr+1,&L);

return (s16)((((u16)H)<<8)+L); //合成数据

}


/*

*初始化，返回0代表失败 返回1代表成功

**/

u8 MpuInit(void)

{

u8 result;

u8 id = 0;

MPU5883IOInit();

result = MPUReadReg(MPU6050_RA_WHO_AM_I,&id);

if(result) return result; //IIC总线错误

else

{

id &= 0x7e;//除去最高位最低位

id>>= 1;

if(id != 0x34) return 1; //获取到的芯片ID错误

}

//初始化成功，设置参数

MPUWriteReg(MPU6050_RA_PWR_MGMT_1,0x01); // 退出睡眠模式，设取样时钟为陀螺X轴。

MPUWriteReg(MPU6050_RA_SMPLRT_DIV,0x04); // 取样时钟4分频，1k/4，取样率为25Hz。

MPUWriteReg(MPU6050_RA_CONFIG,2); // 低通滤波，截止频率100Hz左右。

MPUWriteReg(MPU6050_RA_GYRO_CONFIG,3<<3); // 陀螺量程，2000dps

MPUWriteReg(MPU6050_RA_ACCEL_CONFIG,2<<3); // 加速度计量程，8g。

MPUWriteReg(MPU6050_RA_INT_PIN_CFG,0x32); // 中断信号为高电平，推挽输出，直到有读取操作才消失，直通辅助I2C。

MPUWriteReg(MPU6050_RA_INT_ENABLE,0x01); // 使用“数据准备好”中断。

MPUWriteReg(MPU6050_RA_USER_CTRL,0x00); // 不使用辅助I2C。

return 0;

}



//获取相应的测量数据

void MpuGetData(void)

{

s16 temp = 0;

accelStruct.accelX = MpuReadTwoByte(MPU6050_RA_ACCEL_XOUT_H);

accelStruct.accelY = MpuReadTwoByte(MPU6050_RA_ACCEL_YOUT_H);

accelStruct.accelZ = MpuReadTwoByte(MPU6050_RA_ACCEL_ZOUT_H);

gyroStruct.gyroX = MpuReadTwoByte(MPU6050_RA_GYRO_XOUT_H);

gyroStruct.gyroY = MpuReadTwoByte(MPU6050_RA_GYRO_YOUT_H);

gyroStruct.gyroZ = MpuReadTwoByte(MPU6050_RA_GYRO_ZOUT_H);

temp = MpuReadTwoByte(MPU6050_RA_TEMP_OUT_H);

#ifdef MPU_DEBUG

printf("accel x = %d ,y = %d ,z = %d \r\n",accelStruct.accelX,accelStruct.accelY,accelStruct.accelZ);

printf("gyro x = %d ,y = %d ,z = %d \r\n",gyroStruct.gyroX,gyroStruct.gyroY,gyroStruct.gyroZ);

printf("temp is %0.3f \r\n",(((float)temp)/340.0 + 36.53));

#endif


}

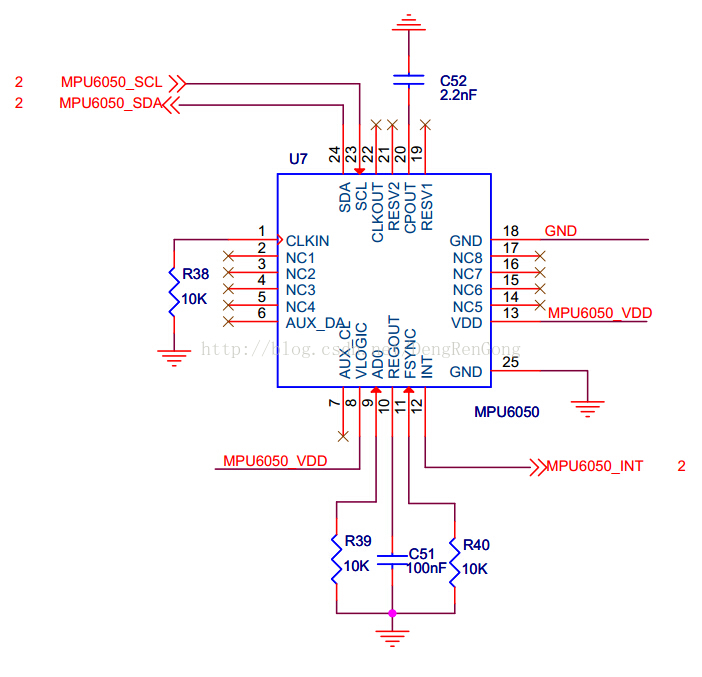

电路图如下

通过加速度传感器和陀螺仪我们就可以知道芯片当前的姿态,从而进行姿态控制,具体姿态算法后续会说明

另,mpu6050有一套自己的DMP姿态解算的算法,不过需要说完姿态解算之后介绍,否则看不懂
