STM32 控制4位共阳数码管输出计数

用到GPIO口 PA0~PA11共12个引脚

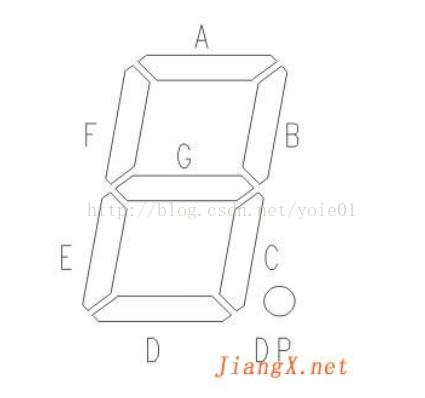

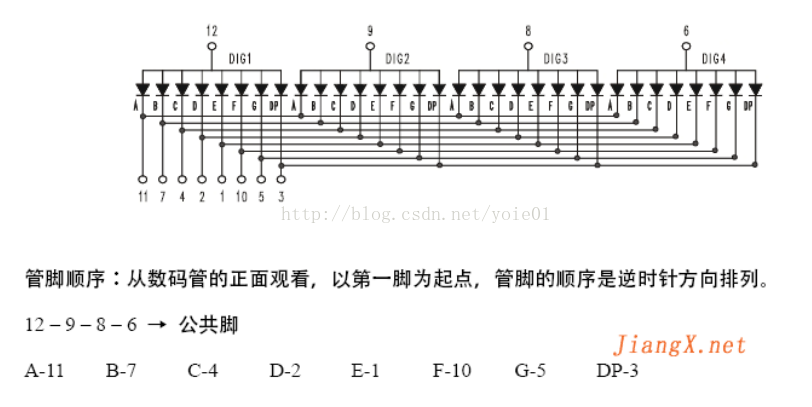

先上原理图

因为是共阳所以12,9,8,6为电源输入，其他引脚均为接地，所以对于芯片来说12,9,8,6高位输出，其他设定为低位即可。

//设定下GPIO口
void GPIO_Num_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
}

这里有个要注意的，根据原理图可以看出数码管一次只能输出一位数组，所以如果是多位的必须使用扫描的方式输出，缩短切换的间隔，就可以达到不闪烁的效果。

//输出封装
void DisPlayNum(int n)
{
	if (n < 9999)
	{ int i;
		int s;
		s = n;
		i=0;
		for (i=0;i<4;i++)
		{
			GPIO_ResetBits(GPIOA,GPIO_Pin_All);
			switch (i)
			{
                                case 0:
					GPIO_SetBits(GPIOA,GPIO_Pin_5);
					break;
				case 1:
					GPIO_SetBits(GPIOA,GPIO_Pin_7);
					break;
				case 2:
					GPIO_SetBits(GPIOA,GPIO_Pin_8);
					break;
				case 3:
					GPIO_SetBits(GPIOA,GPIO_Pin_11);
					break;
                        }

			switch (s % 10)
			{
				case 0:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_4);
					break;
				case 1:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_4|GPIO_Pin_9|GPIO_Pin_10);
					break;
				case 2:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_9);
					break;
				case 3:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_0|GPIO_Pin_9);
					break;
				case 4:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_10);
					break;
				case 5:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_0|GPIO_Pin_6);
					break;
				case 6:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_6);
					break;
				case 7:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_4|GPIO_Pin_9);
					break;
				case 8:
					GPIO_SetBits(GPIOA,GPIO_Pin_2);
					break;
				case 9:
					GPIO_SetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_0);
					break;
			}
			s = s / 10;
			delay_ms(1);
			if (s==0)
				break;
		}
	}
}

最后main的测试代码

int count;
int TimeCheck;

int main(void)
{
	GPIO_Num_Init();
	count =0;
	TimeCheck = 0;
	while(1)
	{
		DisPlayNum(count);
		TimeCheck++;
		delay_ms(5);
		if (TimeCheck > 100){ //每500毫秒+1
			TimeCheck=0;
			count++;
		}
	}
}
