输入/输出 PNP/ NPN SOURCE/SINK的问题

1.什么是输入，什么是输出？

判断输入和输出端 和电流方向是没有关系的。

接受外界信号改变的一端是输入端。由输入端引起的变化，就可以叫做输出。

例如：传感器要接受信号，可以说传感器是输入端。但是PLC要读取传感器的电平，此时

传感器输出的信号相对于PLC，就叫输出端。

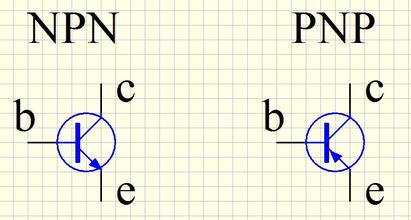

2.什么是NPN,什么是PNP?

 一般说NPN，PNP指的是输出类型。
 传感器分NPN型和PNP型：一般三级管指的都是共射基模式,集电极输出。

导通情况下（集电极与发射极），NPN 集电级 0v电压， PNP集电极24V电压

总结：

NPN型只能输出0V,公共端接24 V

PNP型只能输出24V,公共端接0V

3.什么是SOURCE,什么是SINK?
   SOURCE SINK说的是输入类型。

   从端口向外电路流出电流称为拉电流（SOURCE CURRENT）；

   从外电路流入端口的电流称为灌电流（SINK CURRENT）；

  即 电流流向输入接口的SINK型输入，电流流出输入接口的叫SOURCE型输入。

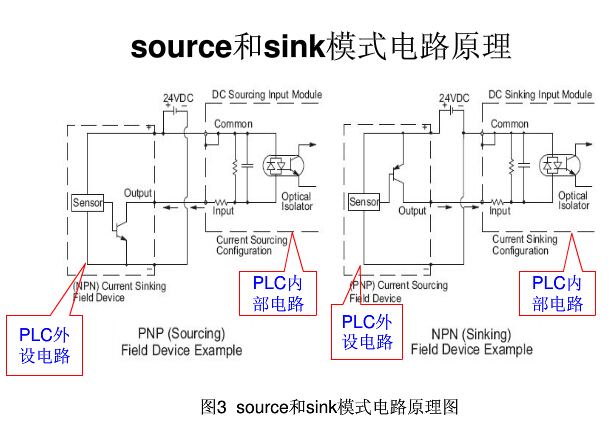

例1：

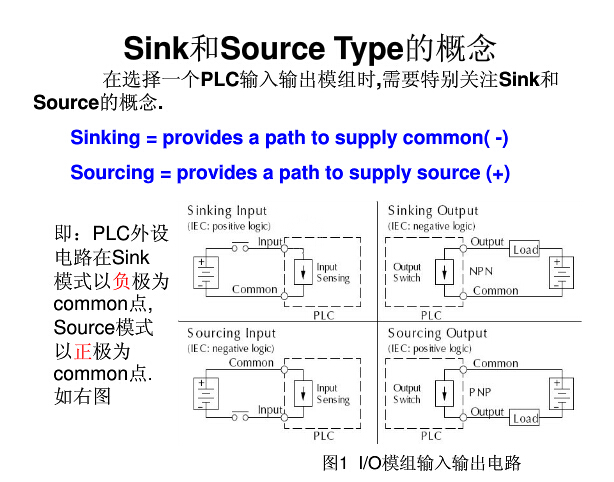

例2：

4.SOURCE,SINK,PNP,NPN的关系是什么？
  SOUCE型输入应该用PNP三极管实现，   SINK型输入对应NPN三极管实现。

本人声明：由于以前写过类似文章，可能有错误的地方。但是已经被其它网站转载过了。读者读到类似文章，请直接忽略。
