Allegro与Orcad交互布局突然失效

Allegro 与 Orcad交互不能用

问题描述

在一次Allegro作业中，刚刚导入网表放置好元件，开始布局，之前用的好好的交互布局（虽然小白也是刚开始使用Allegro不久），突然不能用了。这让我一脸懵啊，本就用的不熟悉，这不更手足无措呀。

Orcad选中一组继电器输出的原理图

![选中原理图元件](https://img-blog.csdnimg.cn/f9da97f53ae040ae93298b19bd39cb02.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZC05LiL6Zi_54yb,size_20,color_FFFFFF,t_70,g_se,x_16)

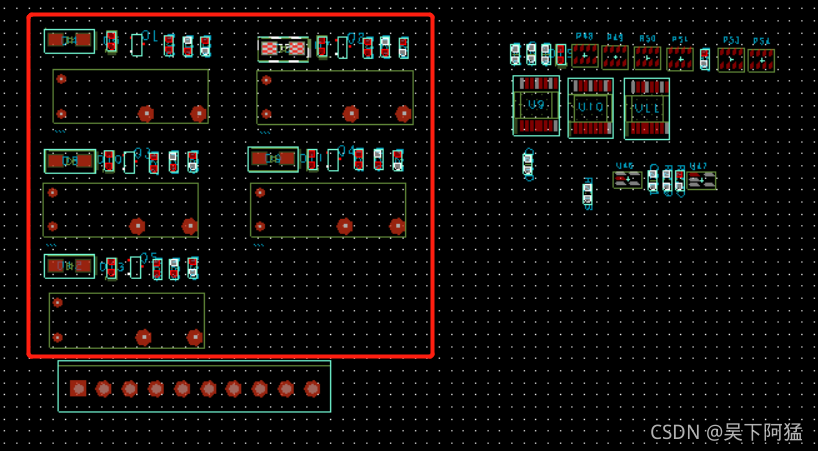

问题解决

这样的问题一时间无从下手，一个一个摆放元件布局去适应也不是我的风格，初步想的是重新导入网表，经过实际操作发现，重新导入网表没有作用，然后重启了原理图和pcb软件，再次失败😓。

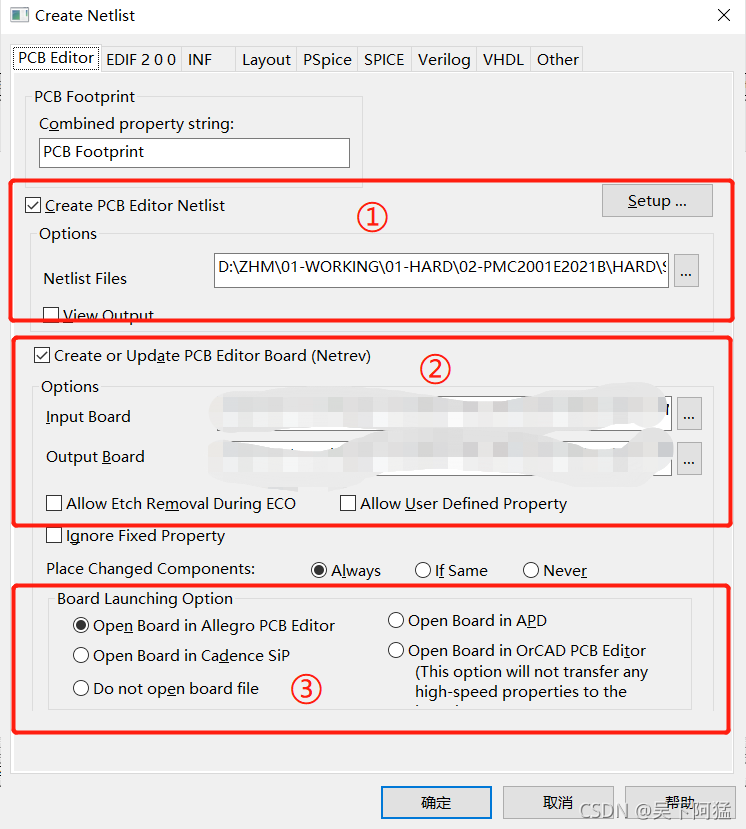

然后重启后再次重新生成网表，突然发现一个复选框如下

①是生成网表及路径
②是生成到或更新到的brd（pcb文件）
③是否打开及打开的方式
进行操作后，交互布局竟然可以用了，多么惊喜。

小节

一、关闭Orcad 和 Allegro(还是这样做吧）
二、打开Orcad，进行DRC，确保没有错误
三、像小编上面的图一样，进行配置，②中的输入和输出文件选中同一个就可以
点击确定后，会自动打开Allegro软件（如果选图和小编一样）。
