【DeepSeek应用】用 DeepSeek 轻松玩转可视化图表（2）流程图甘特图思维导图

1. 为什么用 Deepseek 制作可视化图表

目前，DeepSeek Chat 还不支持直接绘制图表、输出图像，但可以生成图表代码，复制这些代码到本地环境运行，就生成可视化图表。此外，一些第三方工具和软件（如 VS Code、Mermaid、Cherry Studio）可以结合 DeepSeek 生成的结构化文本或代码，进一步渲染成可视化图表。

上篇中我们介绍了条形图、柱状图、饼状图等常用统计分析图表的制作，本文我们继续介绍流程图、甘特图、思维导图等图形的制作。

为了便于读者学习，我们还是继续使用 “CherryStudio + 硅基流动/Deepseek API” 作为工具示范本文部内容。CherryStudio 是一款 AI 助手平台，硅基流动平台提供了 DeepSeek 模型的接入服务，适合需要稳定性和多样化模型的用户。

关于 “CherryStudio + 硅基流动/Deepseek API” 的安装使用，请参见我的博客【DeepSeek应用】DeepSeek 搭建个人知识库（Ollama+CherryStudio）。使用邀请码 SM5lc4SJ 注册硅基流动平台，即可获赠 2000 万 Tokens！

4. Deepseek+Mermaid 制作流程图

4.1 Mermaid 图表生成工具

Mermaid 是一种开源的文本驱动图表生成工具。用户可以在 Markdown 文本编辑器中，通过简单的文本代码来创建各种复杂的图表，如：流程图（Flowcharts）、序列图（Sequence Diagrams）、甘特图（Gantt Charts）、类图（Class Diagrams）、状态图（State Diagrams）、饼图（Pie Charts）、实体关系图（Entity Relationship Diagrams, ERDs）等。

Mermaid 的语言风格类似于 Markdown，易于学习和使用。在编写完图表定义后，可以通过将其嵌入到网页或其他文档中来展示图表。偶尔使用，推荐使用 Mermaid 在线渲染编辑器 Mermaid Live Editor 或轻量级在线图形工具VisionOn。

在 Typora 中使用 Mermaid。

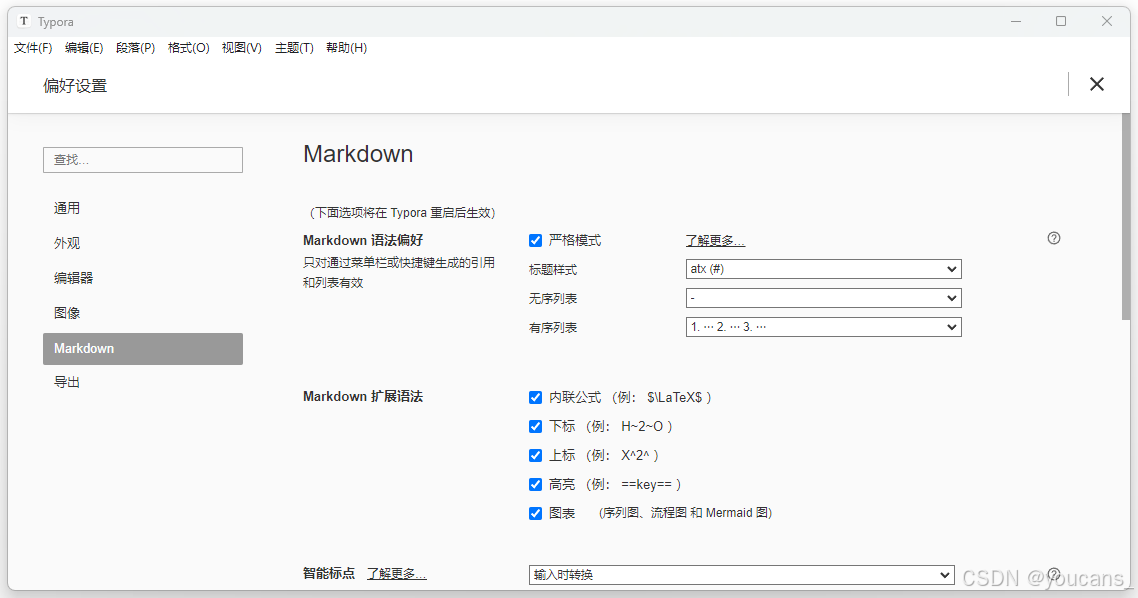

（1）扩展语法设置：打开 Typora，选择菜单 “文件”–“偏好设置”，在侧边栏点击 “Markdown”，在 “Markdown 扩展语法” 中勾选 “图表（序列图、流程图和Mermaid图）”。
在这里插入图片描述

（2）在 Typora 中，用代码块语法声明 Mermaid 类型即可绘制图表，格式如下：

```mermaid
流程图、时序图、类图等内容
```

（3）示例如下：

```mermaid
sequenceDiagram
participant 用户
participant 系统
用户->>系统: 登录请求
系统–>>用户: 验证成功
```

在这里插入图片描述

4.2 Deepseek+Mermaid 制作流程图

流程图（Flow）可以用来绘制工作流程、业务流程或系统操作的步骤和顺序。

DeepSeek+Mermaid 制作流程图的原理是通过自然语言理解和结构化代码转换实现的。用户用自然语言描述流程逻辑（如步骤顺序、条件分支、并行操作等），DeepSeek 利用其语言理解能力识别关键节点和关系，自动生成符合 Mermaid 语法的流程图代码，再通过 Mermaid 的可视化引擎渲染成直观的流程图。

Deepseek+Mermaid 制作流程图的操作步骤如下：

描述需求：用自然语言说明流程，明确生成流程图的需求。
生成代码：DeepSeek 根据需求和描述自动生成 Mermaid 代码。
复制渲染：将 DeepSeek 生成的代码粘贴到 Typora 的 Mermaid 代码块中，即可自动生成流程图。
如果使用 CherryStudio，不用复制粘贴代码，就可以直接生成和显示流程图。
动态优化：通过对话修正分支逻辑或调整布局（如改为横向流程图），直到完成任务。

示例 1：
（1）描述用户需求：“请用 Mermaid 画一个流程图：用户登录时先验证用户名密码，失败返回错误，成功则进入主页。”

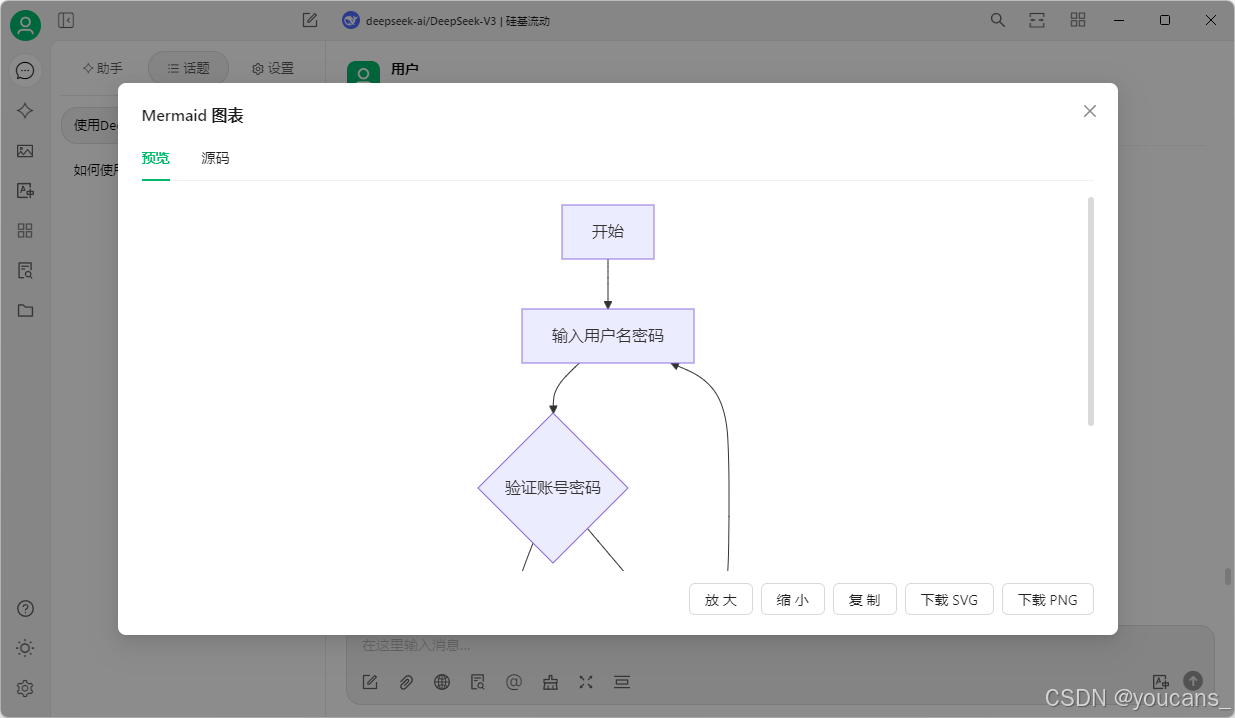

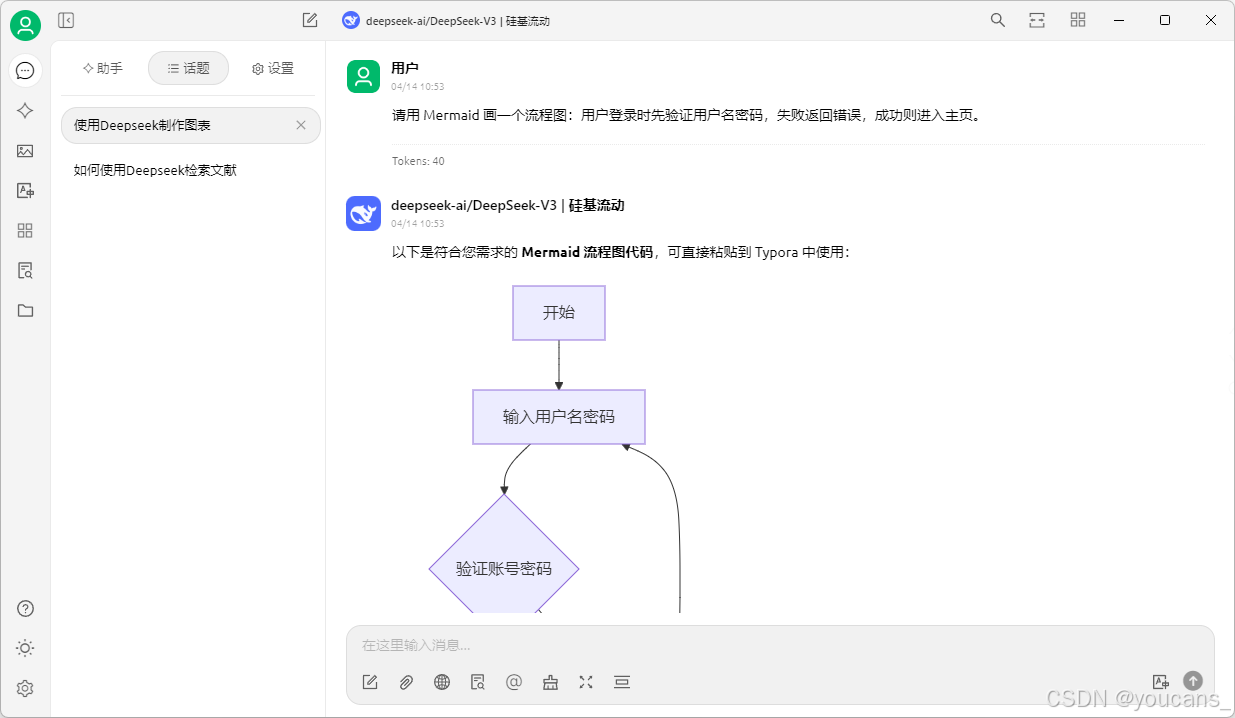

（2）在 CherryStudio 运行结果如下图所示。点击显示的 Mermaid 流程图，弹出 Mermaid 图表预览窗口，可以直接将其保存为 SVG 或 PNG 格式文件，也可以复制源码粘贴到 Typora 中。
在这里插入图片描述

在这里插入图片描述

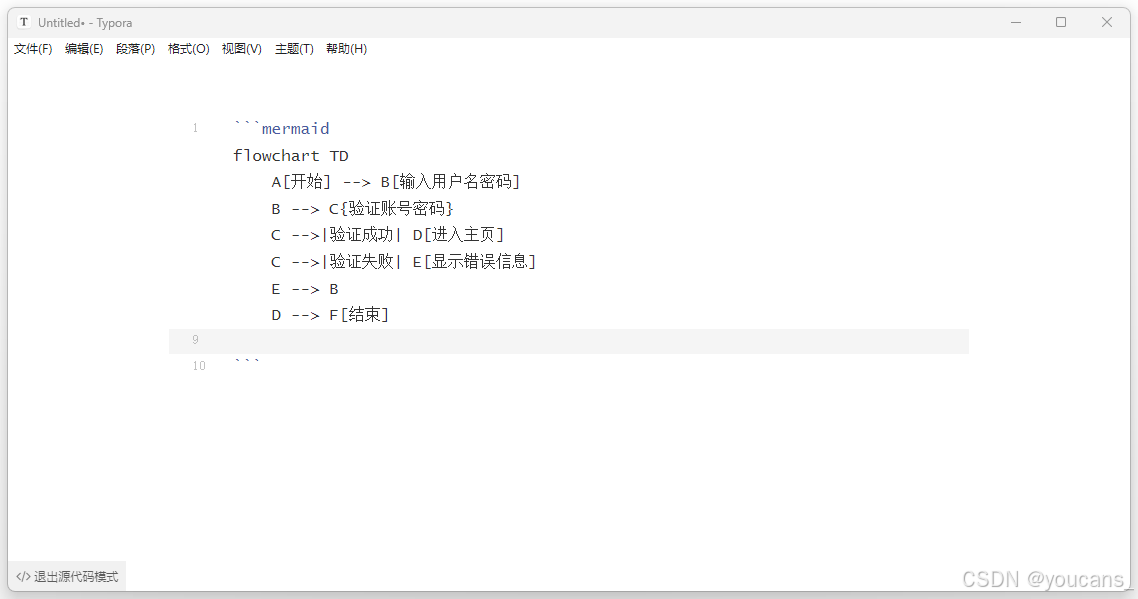

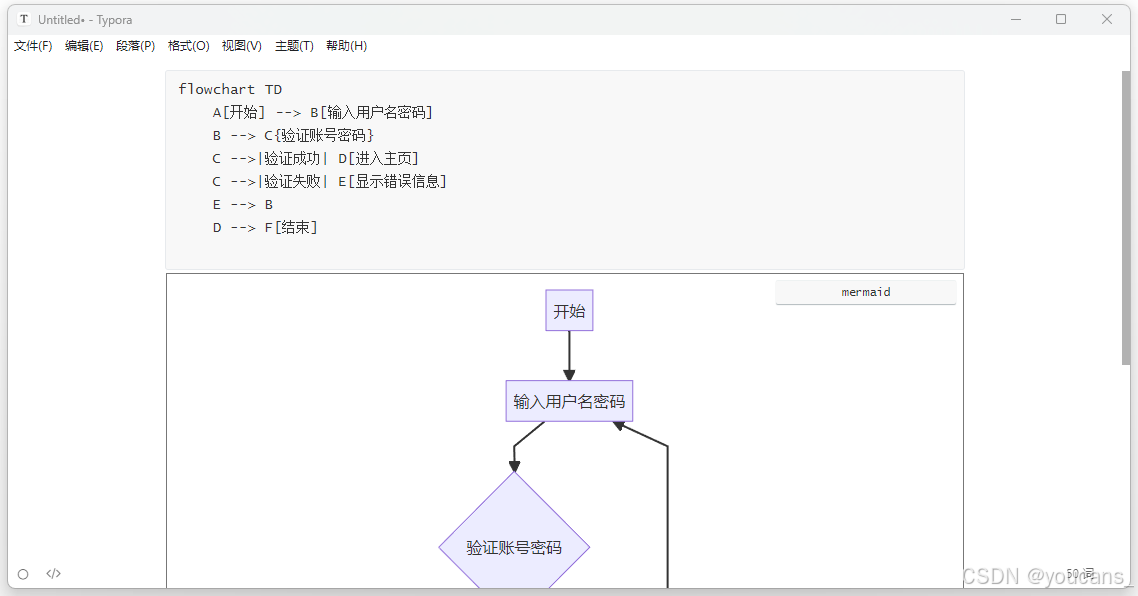

（3）在上图 CherryStudio 的 Mermaid 图表预览窗口，点击 “源码” 切换为源码窗口，复制源码粘贴到 Typora 中。

```mermaid
flowchart TD
A[开始] --> B[输入用户名密码]
B --> C{验证账号密码}
C -->|验证成功| D[进入主页]
C -->|验证失败| E[显示错误信息]
E --> B
D --> F[结束]
```

在这里插入图片描述

示例 2：
有时我们对某项工作的具体流程自己也没有想清楚，这时用任何工具软件也无法绘制流程图，但用 Deepseek+Mermaid 仍然可以圆满地完成。这对于完成老师和领导安排的工作特别有效，很多时候的结果比我们自己设计的流程图更加完善。

（1）描述用户需求：“请帮我生成一个大创项目实施的流程图，以 Mermaid 代码输出。”

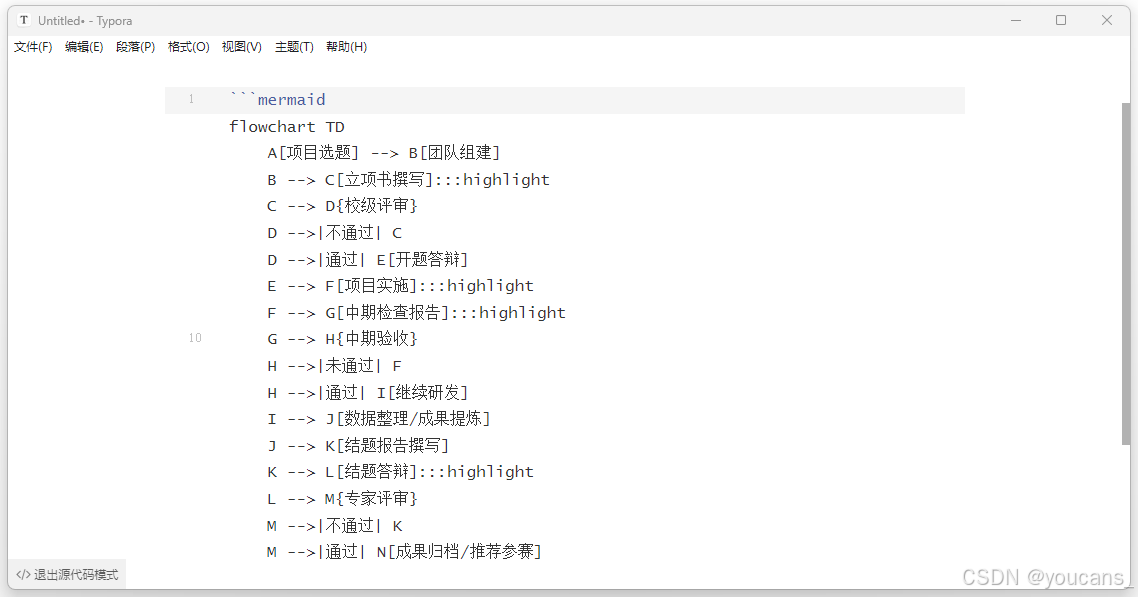

（2）在 CherryStudio 运行结果如下图所示。可以直接保存为 SVG 或 PNG 文件，也可以复制源码粘贴到 Typora 中。

在这里插入图片描述

5. Deepseek+Mermaid 制作甘特图

甘特图（Gantt Chart）是一种以时间为横轴、任务为纵轴的条形图工具，可以将复杂的项目分解为可管理的任务，并通过可视化方式展示任务的起止时间、持续进度及依赖关系，从而提升规划效率和执行可控性。

DeepSeek+Mermaid 制作甘特图的原理是通过自然语言解析和自动化代码生成实现的。用户用自然语言描述项目计划（如任务名称、开始/结束时间、依赖关系等），DeepSeek 利用其语言理解能力提取关键信息，自动转化为符合 Mermaid 语法的甘特图代码，通过 Mermaid 的可视化引擎生成可视化图表。

Deepseek+Mermaid 制作甘特图的步骤如下：

描述需求：用自然语言描述项目计划，明确生成甘特图的需求。
生成代码：DeepSeek 根据需求和描述自动生成 Mermaid 代码。
复制渲染：将 DeepSeek 生成的代码粘贴到 Typora 的 Mermaid 代码块中，即可自动生成甘特图。
如果使用 CherryStudio，不用复制粘贴代码，就可以直接生成和显示甘特图。
动态优化：通过对话调整任务细节（如修改时间或依赖关系），直到完成任务。

示例 1：
（1）自然语言描述：“请用 Mermaid 创建一个甘特图，包含3个任务：需求分析（1月1日-1月5日）、开发（1月6日-1月20日，依赖需求分析）、测试（1月21日-1月25日，依赖开发）"

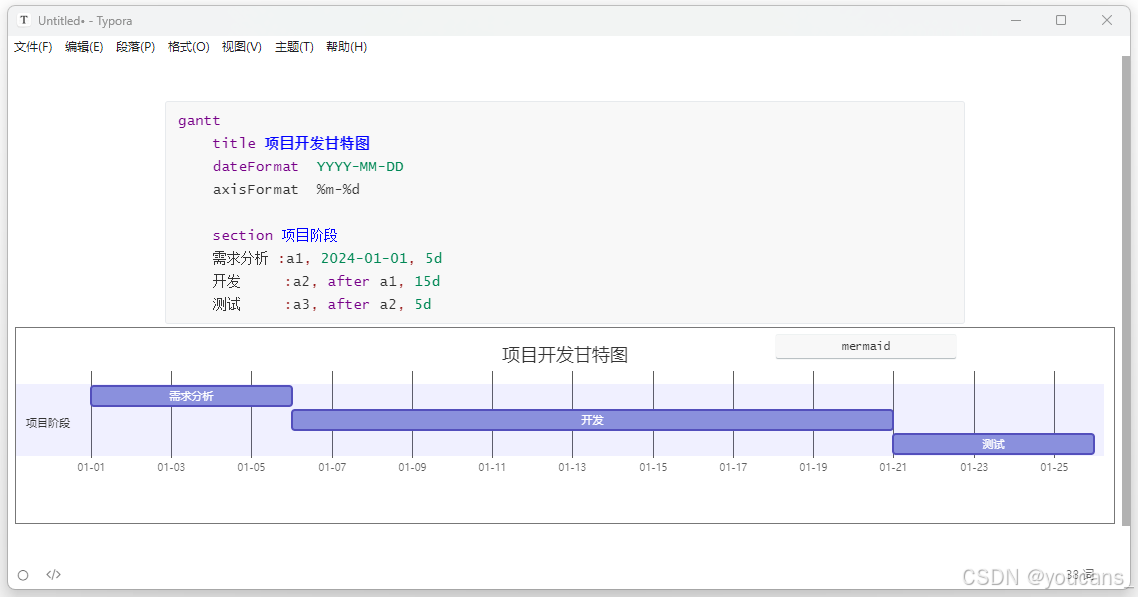

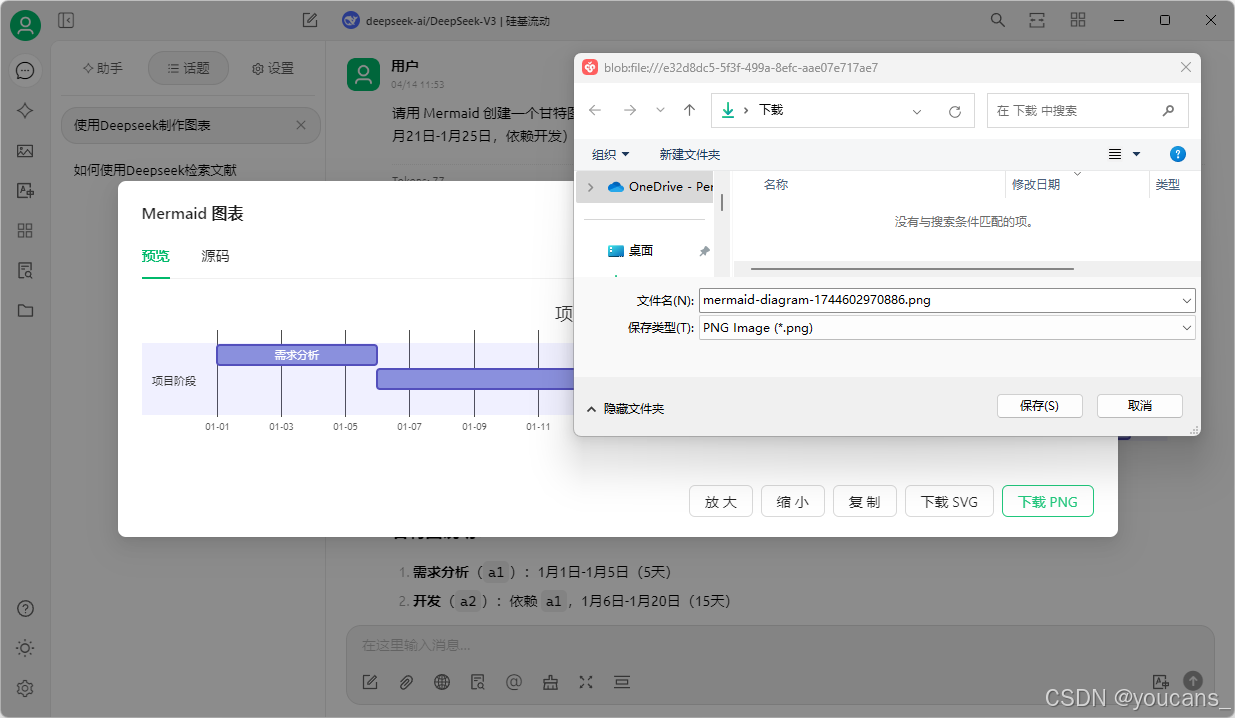

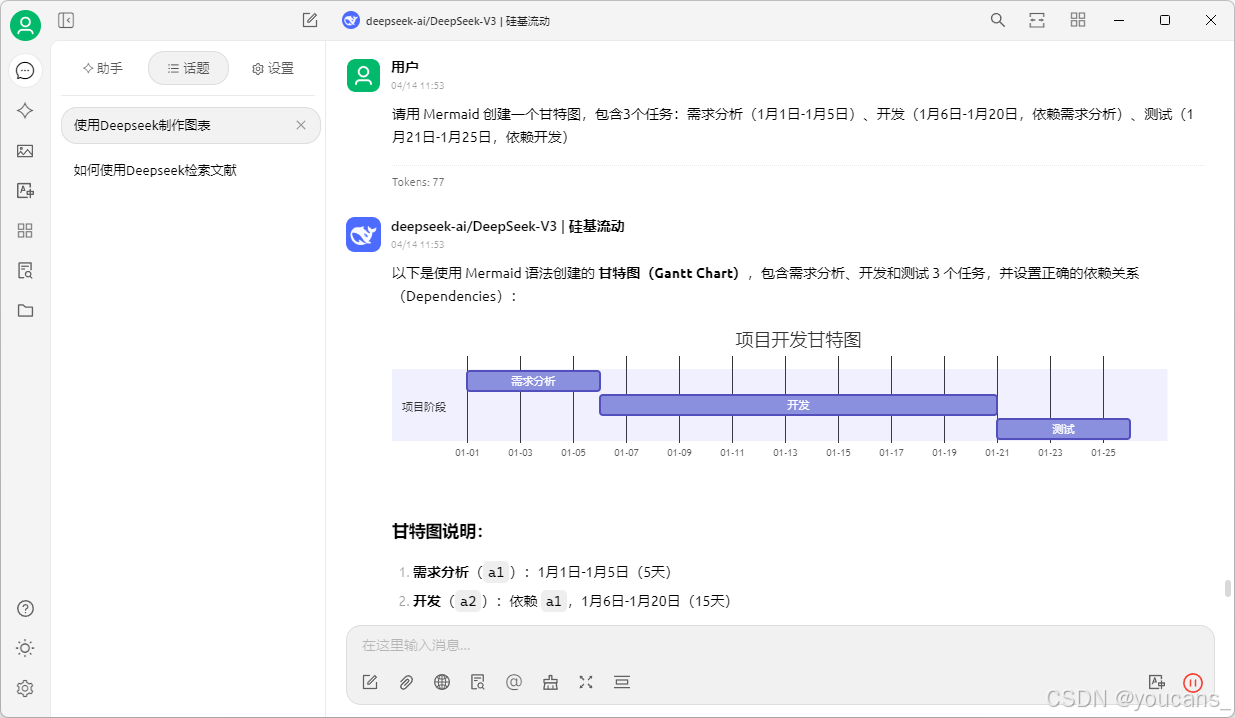

（2）在 CherryStudio 运行结果如下图所示。点击显示的 Mermaid 甘特图，弹出 Mermaid 图表预览窗口，可以直接将其保存为 SVG 或 PNG 格式文件，也可以复制源码粘贴到 Typora 中。

在这里插入图片描述

（3）在上图 CherryStudio 的 Mermaid 图表预览窗口，点击 “源码” 切换为源码窗口，复制源码粘贴到 Typora 中。

在这里插入图片描述

示例 2：
与流程图类似，有时我们自己也搞不清楚任务计划进度，这时用 Deepseek+Mermaid 仍然可以完美地完成。
（1）描述用户需求：“请帮我生成一个大创项目实施的甘特图，以 Mermaid 代码输出。”

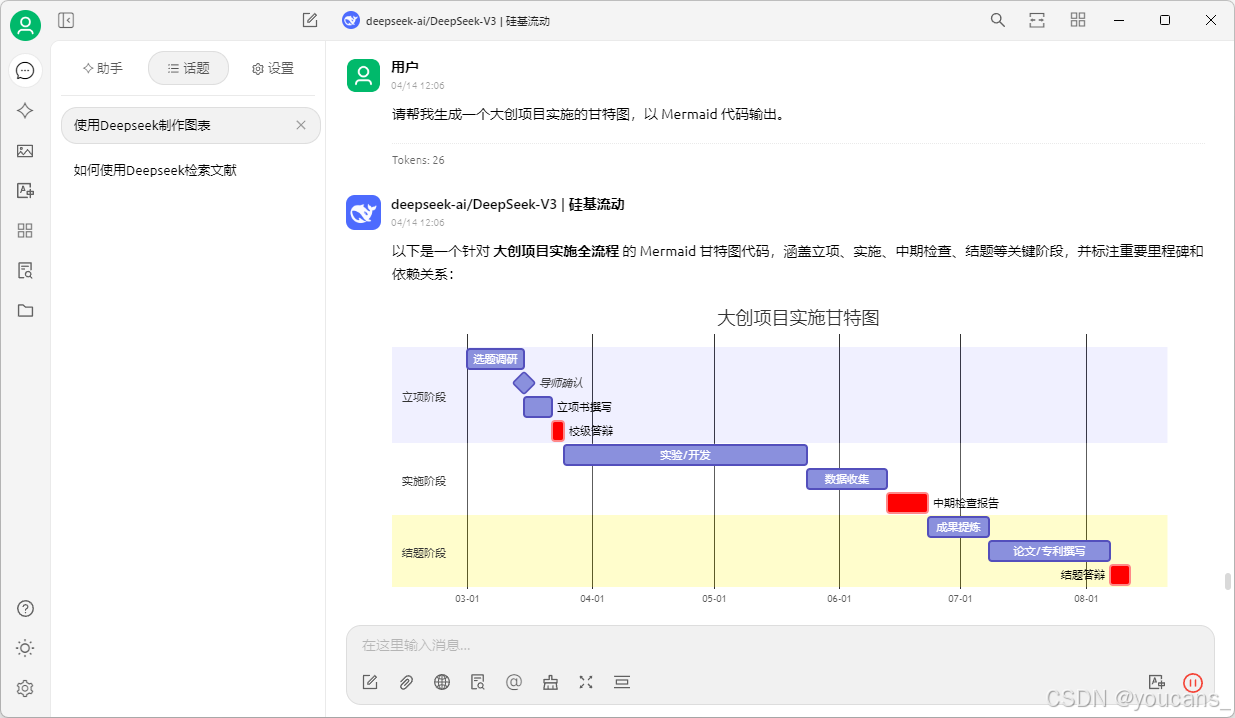

（2）在 CherryStudio 运行结果如下图所示。可以直接保存为 SVG 或 PNG 文件，也可以复制源码粘贴到 Typora 中。

在这里插入图片描述

6. Deepseek+Markdown制作思维导图

思维导图（Mind Map）是一种视觉化的思维工具，使用节点、分支和连接线等元素，通过图形、关键词、颜色和层级结构，将复杂的信息以直观、简洁的方式呈现出来，帮助我们整理、记忆和激发创意。

DeepSeek 结合 Mermaid 制作思维导图的原理是通过语义层次分析和树形结构自动生成实现的。用户用自然语言描述思维框架（如核心主题、分支要点、层级关系等），DeepSeek 通过理解内容间的逻辑从属关系，自动转换为 Mermaid 的思维导图语法，并利用 Mermaid 的可视化引擎生成层次清晰的树状思维导图。

Deepseek+Mermaid 制作思维导图的步骤如下：

描述需求：用自然语言描述项目计划，明确生成思维导图的需求。
生成代码：DeepSeek 根据需求和描述自动生成 Mermaid 代码，使用 CherryStudio 即可自动生成思维导图。
格式转换：以 markdown 格式输出并保存为 .md 文件，在 Xmind 工具软件中打开，不同样式的思维导图。

示例 1：
（1）在 CherryStudio 点击对话框工具栏中曲别针形状的 “打开文件”按钮，从文件夹中选中需要分析的文件，并在对话框中提出绘制思维导图的要求：【请分析上传的文档，根据文档内容生成思维导图，以 Mermaid 代码输出。】

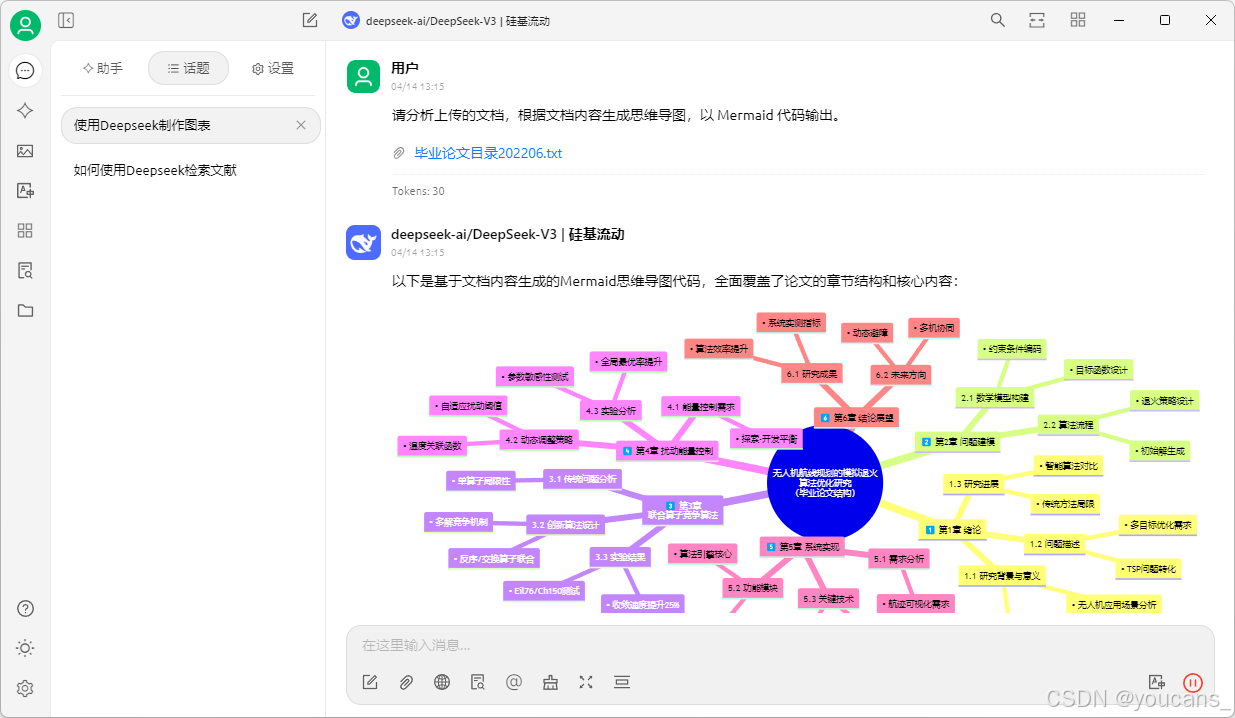

（2） DeepSeek 自动生成思维导图，运行结果如下图所示。点击显示的 Mermaid 思维导图，弹出 Mermaid 图表预览窗口，可以直接将其保存为 SVG 或 PNG 格式文件。

在这里插入图片描述

示例 2：

（1）在 CherryStudio 点击对话框的 “打开文件” 按钮导入需要分析的文件，并输入绘制思维导图的要求：【请分析上传的文档，根据文档内容生成 Markdown 格式文本，用于Xmind生成思维导图。】
（2）DeepSeek 自动生成 markdown 格式的思维导图文本，将其复制粘贴到文本编辑器或 Typora 中，保存为 .md 文件，例如 “毕业论文思维导图.md”。
（3）打开 Xmind 软件或登录 Xmind，导入保存的 .md 文件，就能生成思维导图。

# 无人机航线规划的模拟退火算法优化研究（思维导图）

## 1. 第1章 绪论
- **1.1 研究背景与意义**
  - 无人机典型应用场景
    - 物流配送
    - 农业植保
    - 灾害勘察
  - 航线规划核心挑战
    - 能耗优化
    - 动态避障
- **1.2 问题描述**
  - 转化为TSP问题
  - 多目标优化需求
    - 路径最短
    - 时间最优
- **1.3 研究现状**
  - 传统方法
    - A*算法
    - Voronoi图
  - 智能算法对比
    - 遗传算法
    - 蚁群算法
...

请添加图片描述
