AD19学习篇-2(绘制元件库)

1、找到要画的元件的PDF

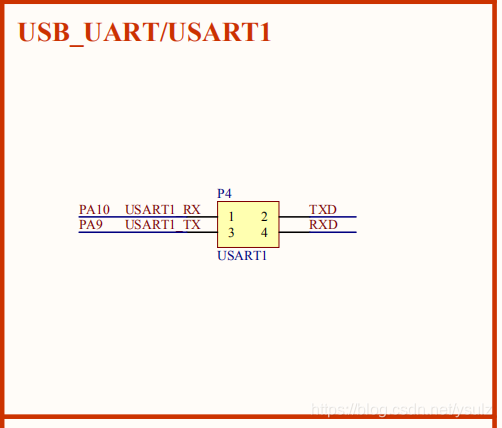

我需要画战舰板的一些器件,以串口1为例。P4是4个排针,1和2、3和4用跳线帽连接。
在这里插入图片描述

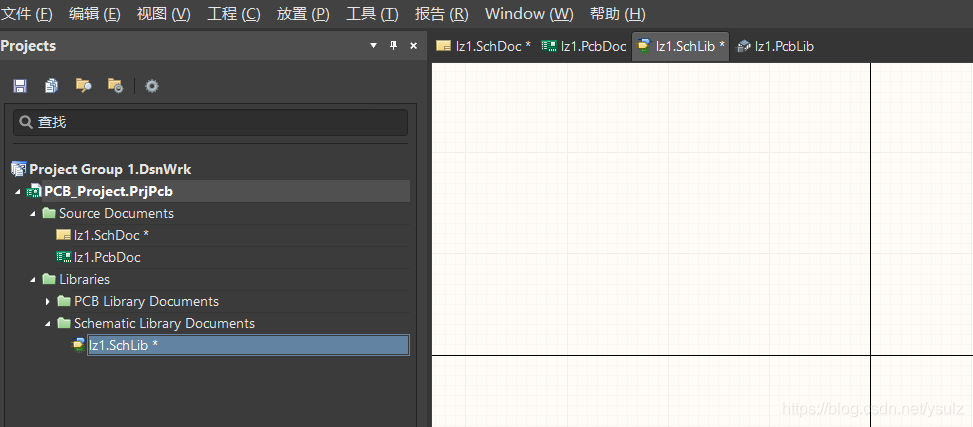

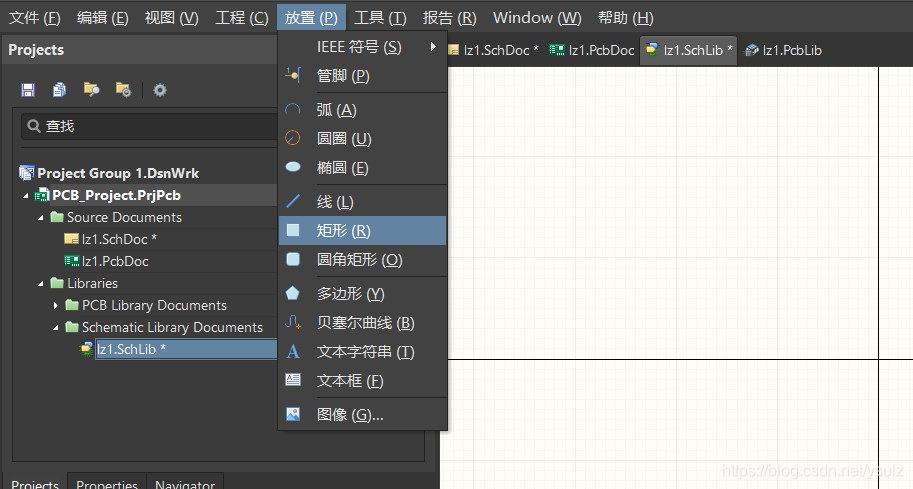

2、AD原理图库画矩形

锁键盘模式下按PR,或者在菜单栏“放置”里找。矩形大小随意,画完放在原理图里边和芯片对比一下,看着不合适再改。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

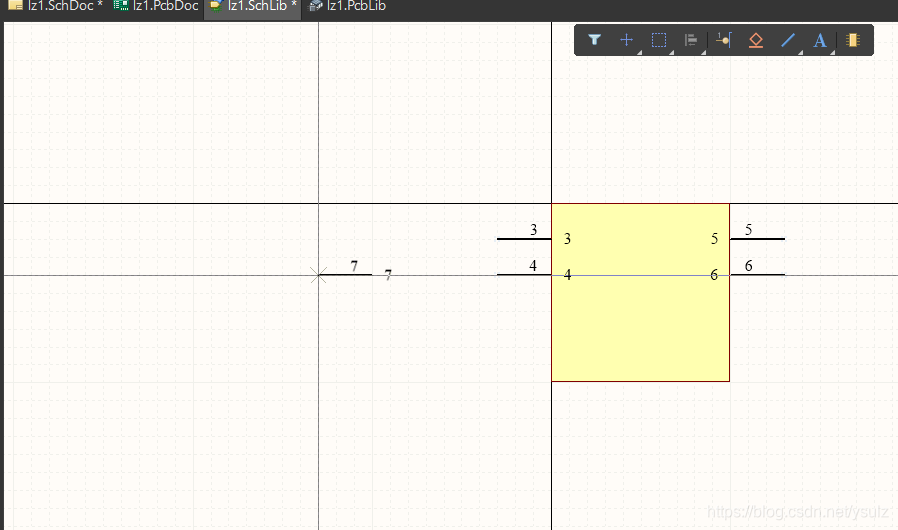

3、添加管脚

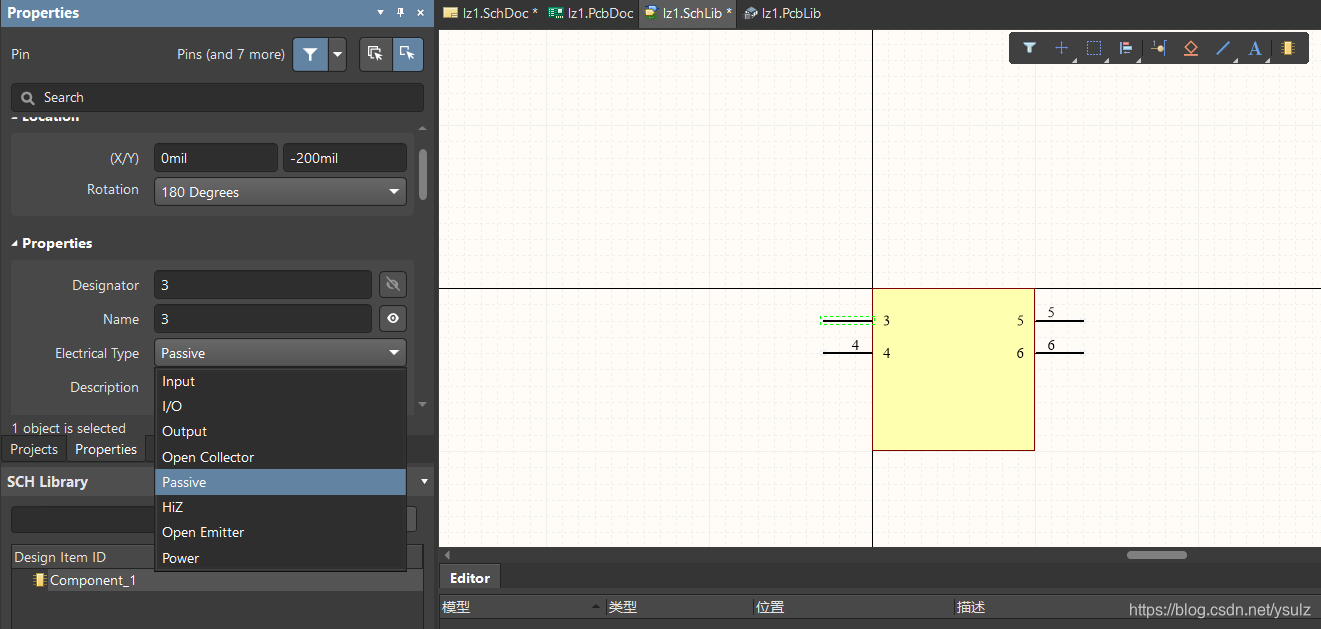

锁键盘按两下P,放置管脚,或者在绘图界面上方一小条图形工具栏里找。带×的一侧要朝外,标识字符要在矩形里边。按空格旋转管脚方向。单击管脚,修改信息。
在这里插入图片描述
在这里插入图片描述
rotation 旋转 后边是180度
properties 属性
designator 标识符 后边那个眼是选择是否可视,是否在原理图中显示
electrical type 电气属性 只画原理图无所谓
Input:输入引脚
I/O:输入输出双向引脚
Output:输出引脚
OpenCollector:集电极开路引脚
Passive:无源引脚
HiZ:高阻引脚
OpenEmitter:发射极开路引脚
Power:电源地线引脚
description 描述 只画原理图无所谓
pin package length 管脚封装长度 只画原理图无所谓
sylmbols 符号

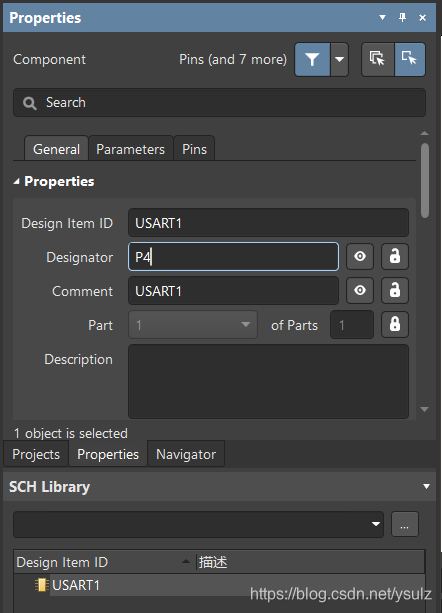

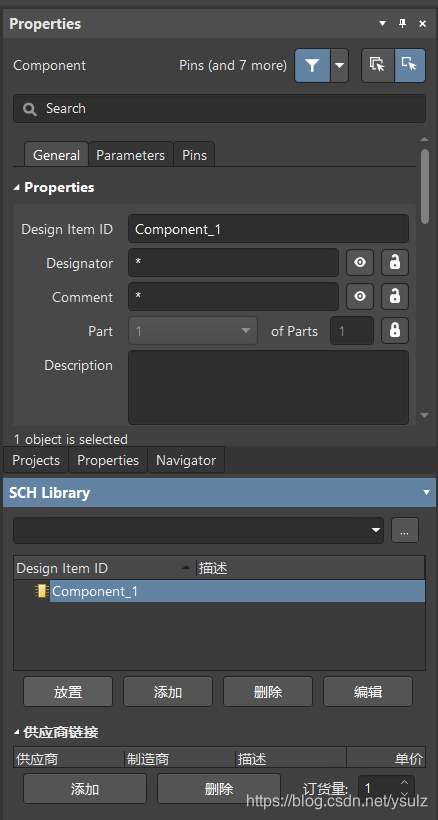

4、修改元件名称

单击元件名称,单击没有出现编辑栏就双击。
designator 标识符
comment 注释
在这里插入图片描述
在这里插入图片描述

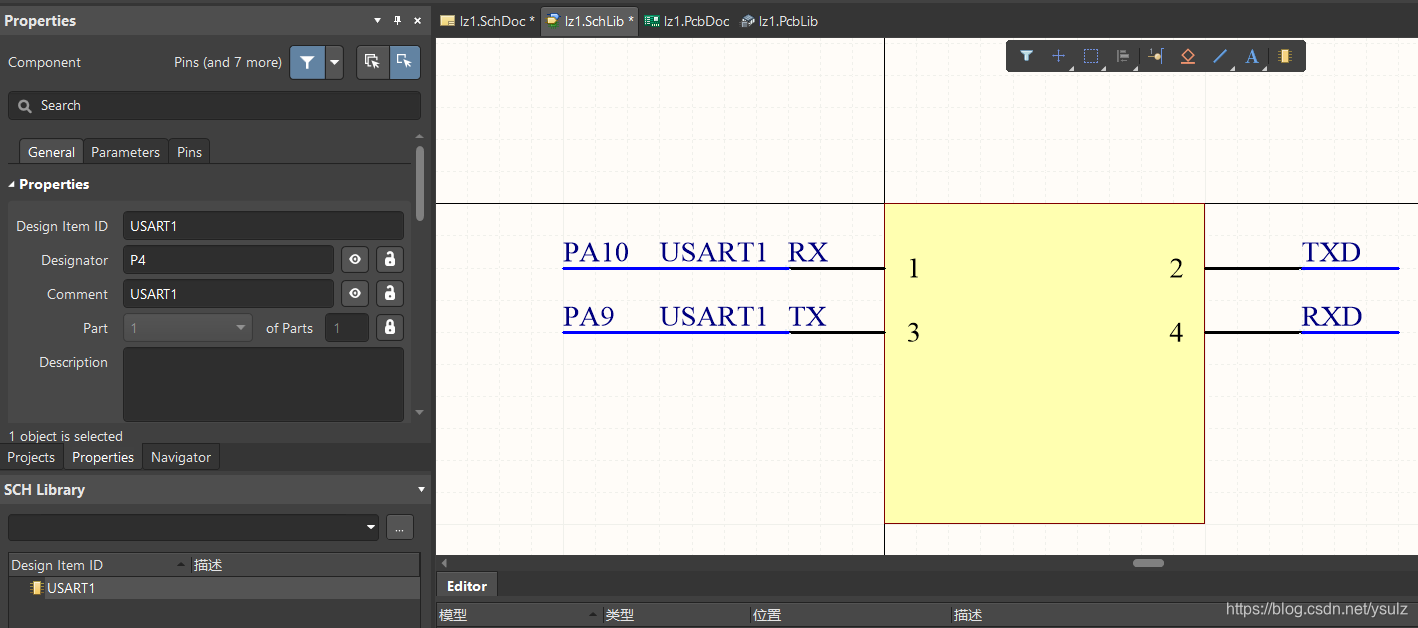

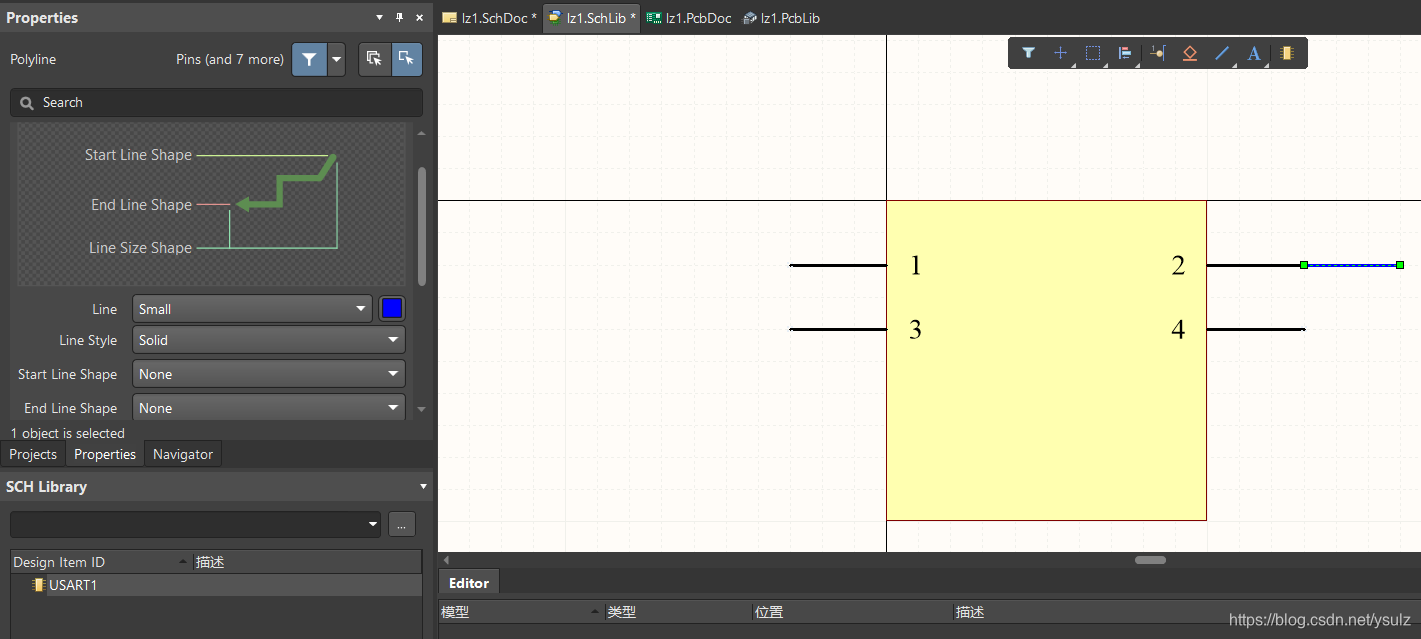

5、添加管脚定义

锁键盘下,按PL添加线,可以在编辑栏修改颜色。PT添加字符串。
在这里插入图片描述
在这里插入图片描述

6、修改矩形大小

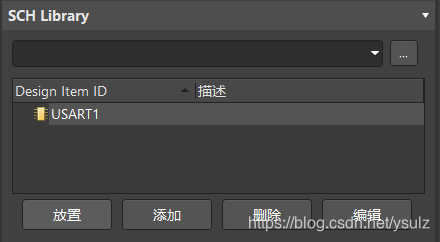

点放置,在原理图中对比大小,或者和要画的原图对比,看着不合适就修改。
在这里插入图片描述

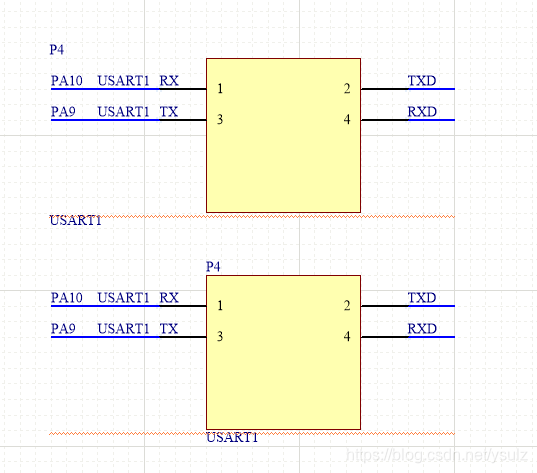

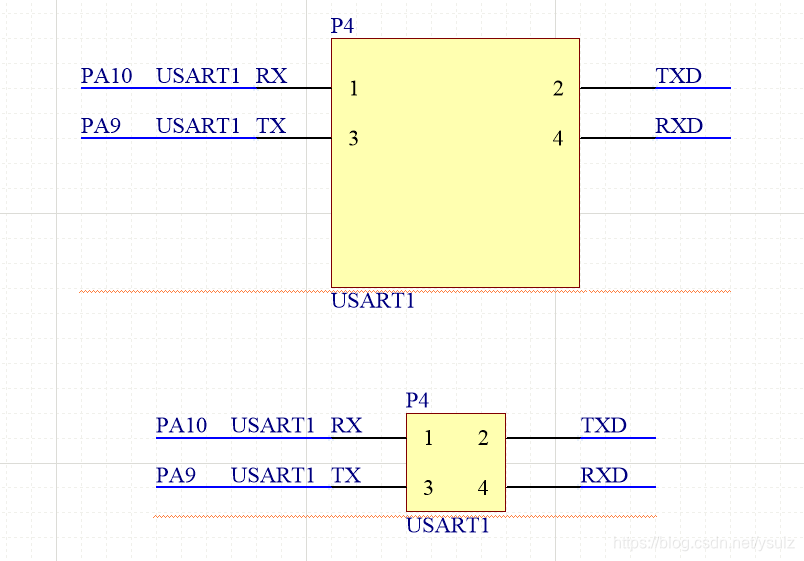

标识名要自己移动,双击P4和USART1就能动。很明显,矩形太大,要缩小。红色波浪线是重名了。
在这里插入图片描述
在这里插入图片描述
修改好以后的元件就可以直接放在原理图里了。
