一、设计任务

(一）采用 VHDL 语言，利用 Quartus 编程设计一个数字万年历,具有以下功能：

1、时、分、秒的功能设计与调试成功，用数码管显示；

2、月、日的功能设计与调试成功，用数码管显示；

3、年（含闰年）的功能设计与调试成功，用数码管轮流显示年、月、日、 时、分、秒；

4、可手动设置任意日期，包括年、月、日、时、分，按键不超过 4 个；

5、星期的功能设计与调试成功，用数码管轮流显示年、月、日、时、分、 秒、星期；

6、能进行闹钟设置以及秒表计时功能；

7、其他功能（按键消抖、节日提醒）；

(二）利用开发板对设计的电路进行调试检验；

(三）总结电路设计结果。

二、系统设计

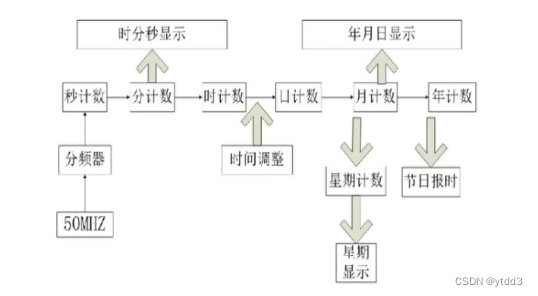

图1系统框图

简述万年历设计方案及主要模块：

（一）计数器模块

（二）校时模块

（三）显示及显示方式切换模块

（四）顶层原理图

（五）引脚设定

（六）下载验证

三、模块的实现

（一）计数器模块

1、分、秒计数器

这两个模块都为60进制计数器，源程序的代码如下：

--秒/分 60bcd
--******************************
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
--******************************
ENTITY COUNT_60BCD  IS
    PORT (CLK:IN STD_LOGIC;
            jinwei:OUT STD_LOGIC;
             Q    :OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
            );
END COUNT_60BCD;
--******************************
ARCHITECTURE ABC OF COUNT_60BCD IS
SIGNAL QQ:STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
PROCESS (CLK)
BEGIN
    IF CLK'EVENT AND CLK='1' THEN
        IF QQ>="01011001" THEN QQ<="00000000";jinwei<='1';
        ELSIF QQ(3 DOWNTO 0)>="1001" THEN
        QQ(3 DOWNTO 0)<="0000";
        QQ(7 DOWNTO 4)<=QQ(7 DOWNTO 4)+1;
        jinwei<='0';
        ELSE QQ<=QQ+1;
        jinwei<='0';
    END IF;
    END IF;
END PROCESS;
Q<=QQ;
END ABC;

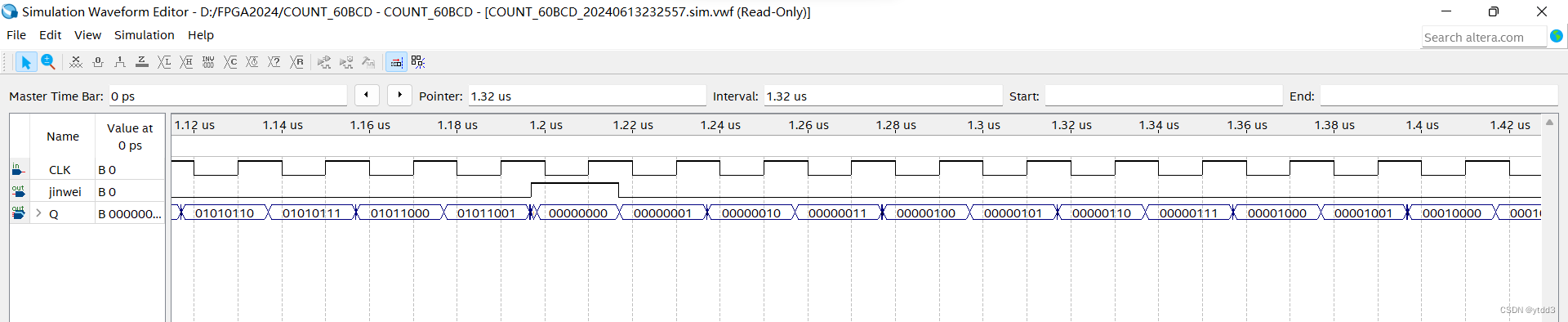

CLK表示时钟脉冲信号，CLR表示重置（清零），jinwei表示进位，Q表示输出。

当CLR设置为1表示清零，Q输出都为零。

当CLR设置为0表示未进行重置，当秒/分计数器计数到59时，等待CLK信号下一个脉冲上升沿到来时，输出jinwei产生一个输出脉冲，同时秒/分计数器再次从0开始计数（1分钟=60秒/1小时=60分钟）。

2、时计数器

该模块为24进制计数器，源程序的代码如下图：

--时 24bcd
--******************************
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
--******************************
ENTITY hour_24bcd  IS
    PORT (CLK:IN STD_LOGIC;
            jinwei:OUT STD_LOGIC;
                Q    :OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
            );
END hour_24bcd;
--******************************
ARCHITECTURE ABC OF hour_24bcd IS
SIGNAL QQ:STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
PROCESS (CLK)
BEGIN
    IF CLK'EVENT AND CLK='1' THEN
        IF QQ>="00100011" THEN     --
        QQ<="00000000";jinwei<='1';--进位
        ELSIF QQ(3 DOWNTO 0)>="1001" THEN--bcd进位
        QQ(3 DOWNTO 0)<="0000";
        QQ(7 DOWNTO 4)<=QQ(7 DOWNTO 4)+1;
        jinwei<='0';
        ELSE QQ<=QQ+1;jinwei<='0';
    END IF;
    END IF;
END PROCESS;
Q<=QQ;
END ABC;

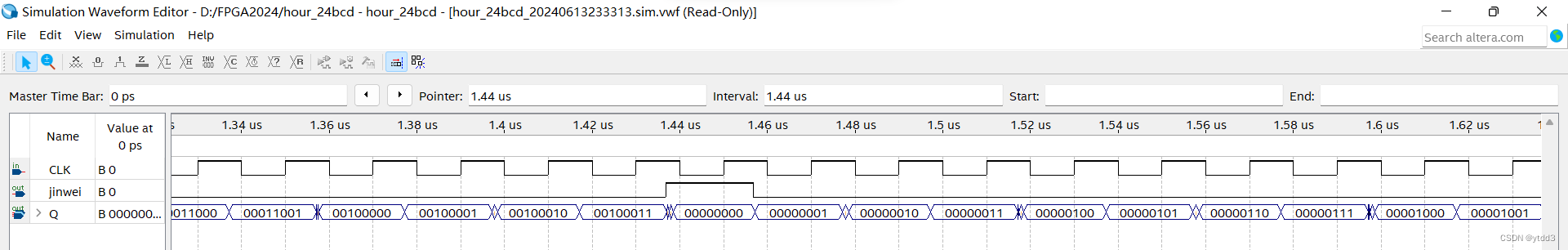

CLK表示时钟脉冲信号，CLR表示重置（清零），jinwei表示进位，Q表示输出。

当CLR设置为1表示清零，Q输出都为零。

当CLR设置为0表示未进行重置，当时计数器计数到23时，等待CLK信号下一个脉冲上升沿到来时，进位输出jinwei产生一个输出脉冲，同时时计数器再次从0开始计数（1天=24小时）。

3、日计数器

日计数器进制设定有四种不同的情况。若该月为大月（1,3,5,7,8,10,12）日计数器到31时才产生进位信号。若该月为小月（4,6,9,11）日计数器计数到30时就产生进位信号。若该月为闰年的2月，日计数器计数到29时就产生进位信号。若该月为平年的2月，日计数器计数到28时就产生进位信号。所以，日计数器需要输入判断信号is_leap_year，如果是闰年即is_leap_year为1则2月有29天，否则2月有28天。

日计数器的源程序代码如下图：

--日计数器 31bcd
--******************************
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
use IEEE.NUMERIC_STD.ALL;
--******************************
ENTITY day_31  IS
    PORT (clk :IN STD_LOGIC;              --使能信号/重置信号
            yue:in std_logic_vector(7 downto 0);--当前月份
            is_leap_year:in std_logic;--闰年判断
            jinwei:OUT STD_LOGIC;--满一个月则需要进位
            Q    :OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--当前日期
            );
END day_31;
--******************************
ARCHITECTURE ABC OF day_31 IS
SIGNAL QQ:STD_LOGIC_VECTOR(7 DOWNTO 0);
signal days_in_month :std_logic_vector(7 downto 0);
begin
    process(yue, is_leap_year)           --月份内的天数判断
    begin
            case yue is
                when "00000001" | "00000011" |"00000101" | "00000111" | "00001000" | "00010000" | "00010010" =>--1 | 3 | 5 | 7 | 8 | 10 | 12
                    days_in_month <="00110001";--31
                when "00000100" | "00000110" | "00001001" | "00010001" => --4 | 6 | 9 | 11
                    days_in_month <="00110000";--30
                when "00000010" =>            --2月进行闰年判断
                   if is_leap_year = '1' then
                    days_in_month <= "00101001";--闰年的二月29天
                else
                    days_in_month <= "00101000";--非闰年28天
                end if;
            when others =>days_in_month <= "00110001";--其他情况设置为31天
        end case;
    end process;
    -- 日期计数逻辑
    process(clk,days_in_month)
    begin
        if clk'event and clk='1' then
          IF QQ>=days_in_month THEN QQ<="00000001";jinwei<='1';--满一个月进位
               ELSIF QQ(3 DOWNTO 0)>="1001" THEN           --由于bcd，个位慢9进位
                    QQ(3 DOWNTO 0)<="0000";
                    QQ(7 DOWNTO 4)<=QQ(7 DOWNTO 4)+1;
                    jinwei<='0';
                ELSE QQ<=QQ+1;
                    jinwei<='0';
                end if;
            end if;
    end process;
     Q<=QQ;
END ABC;

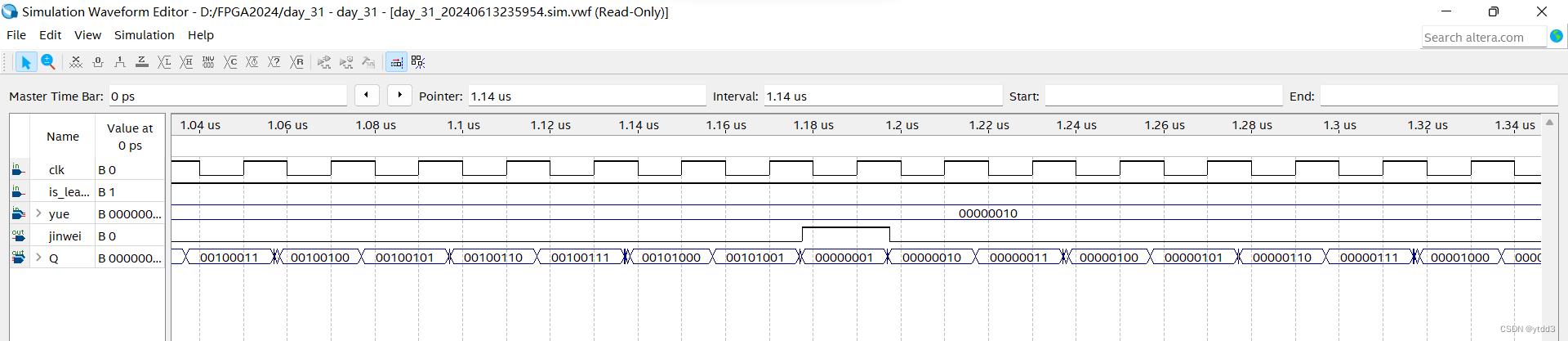

CLK表示时钟脉冲信号，is_leap_year判断闰年，rst重置，yue表示月，jinwei表示进位，Q表示输出。

当rst设置为0表示未进行重置，is_leap_year为0即不是闰年，yue=“00000010”即2月，Q输出到28时，输出jinwei产生一个进位输出脉冲，同时日计数器再次从1开始计数。

当rst设置为1表示重置（清零），Q输出清零同时日计数器再次从1开始计数。

4、月计数器

该模块为十二进制计数器，代码如下：

--月 12bcd
--******************************
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
--******************************
ENTITY COUNT_12  IS
    PORT (CLK:IN STD_LOGIC;
            jinwei:OUT STD_LOGIC;
            Q       :OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
            );
END COUNT_12;
--******************************
ARCHITECTURE ABC OF COUNT_12 IS
SIGNAL QQ:STD_LOGIC_VECTOR(7 DOWNTO 0);

BEGIN
    PROCESS(CLK)
    BEGIN
   IF CLK'EVENT AND CLK='1' THEN
        IF QQ>="00010010" THEN   --有十二月，所以到十二进位
        QQ<="00000000";jinwei<='1';--进位
        ELSIF QQ(3 DOWNTO 0)>="1001" THEN--bcd进位
        QQ(3 DOWNTO 0)<="0000";
        QQ(7 DOWNTO 4)<="0001";
        jinwei<='0';
        ELSE QQ<=QQ+1;jinwei<='0';
    END IF;
    END IF;
END PROCESS;
Q<=QQ;
END ABC;

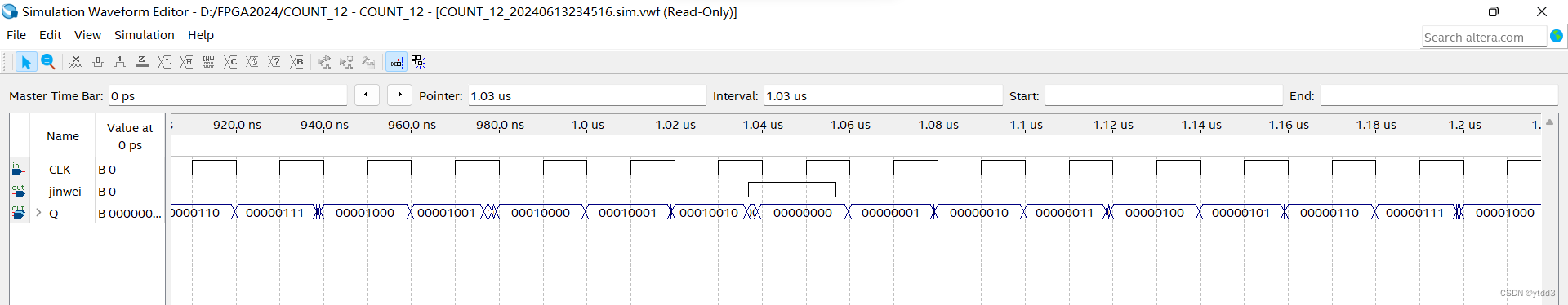

CLK表示时钟脉冲信号，CLR表示重置（清零），jinwei表示进位，Q表示输出。

当CLR设置为1表示清零，Q输出都为零。当CLR设置为0表示未进行重置，当月计数器计数到11时，等待CLK信号下一个脉冲上升沿到来时，输出jinwei产生一个输出脉冲，同时秒/分计数器再次从0开始计数（1年=12个月）。

5、年计数器

该模块由两部分组成，一个代表年的低位（后两位），另一个表示年的高位（前两位），代码相同，都是100进制，如下：

--年 100进制计数器
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
--********************************
entity COUNT_100BCD is
    port (
        CLK : in std_logic;
        Q       : out std_logic_vector(7 downto 0);
          TCN            :out std_logic
    );
end COUNT_100BCD;
--***************************************
architecture abc of COUNT_100BCD is
    signal QQ : std_logic_vector(7 downto 0):="00100000";
begin

    process(CLK)
    begin
        if CLK'EVENT AND CLK='1' then -- 上升沿触发
                if QQ >="10011001" then
                QQ<="00000000" ; TCN<='1';
                ELSIF QQ(3 DOWNTO 0) >="1001" THEN
                QQ(3 downto 0) <="0000"; -- 将低四位清零
                QQ(7 downto 4) <=QQ(7 downto 4)+1; -- 高四位加一
                     TCN<='0';
            else
                QQ <=QQ+1; -- 否则正常加一
                     TCN<='0';
            end if;
        end if;
    end process;
    Q <= QQ; -- 输出信号
end abc;

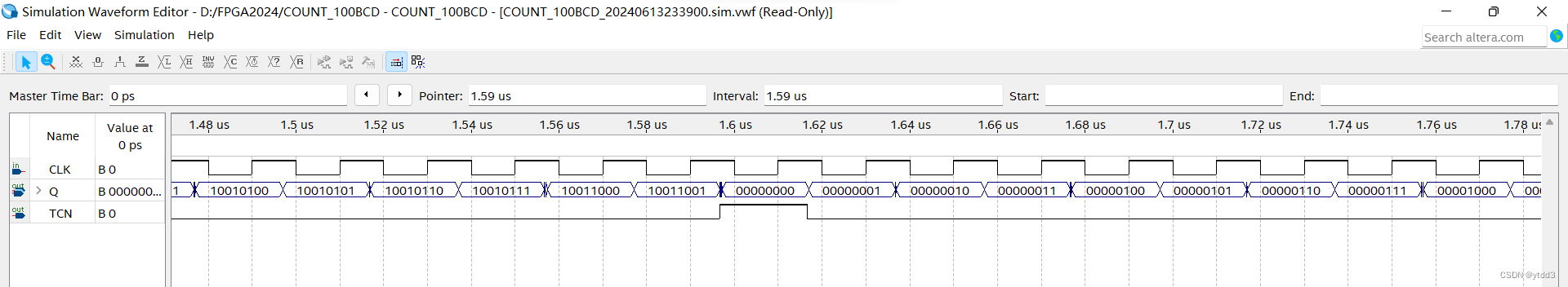

CLK表示时钟脉冲信号，Q表示输出，TCN为进位。Q输出到99时，输出TCN产生一个进位输出脉冲，同时年计数器再次从0开始计数。

6、闰年判断

代码如下：

--判断当前年份是否是闰年
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
--********************************
entity RUNNIAN is
    Port (
        NIAN : in STD_LOGIC_VECTOR(15 downto 0);  -- 输入的BCD数，前8位为年份的十进制表示（假设范围足够处理所需年份）
        RUN    : out STD_LOGIC                     -- 输出‘1’表示闰年
    );
end RUNNIAN;
--*************************************
architecture Behavioral of RUNNIAN is
begin
    process(NIAN)
        variable yearDec : integer;  -- 用于存储转换后的十进制年份
    begin
        -- 将BCD编码的年份转换为十进制
            yearDec := CONV_INTEGER(NIAN(15 downto 12)) * 1000 +
                          CONV_INTEGER(NIAN(11 downto 8)) * 100 +
                          CONV_INTEGER(NIAN(7 downto 4)) * 10 +
                          CONV_INTEGER(NIAN(3 downto 0));
        -- 判断是否为闰年
        if (yearDec mod 4 = 0 and yearDec mod 100 /= 0) or (yearDec mod 400 = 0) then
            RUN <= '1';
        else
            RUN <= '0';
        end if;
    end process;
end Behavioral;

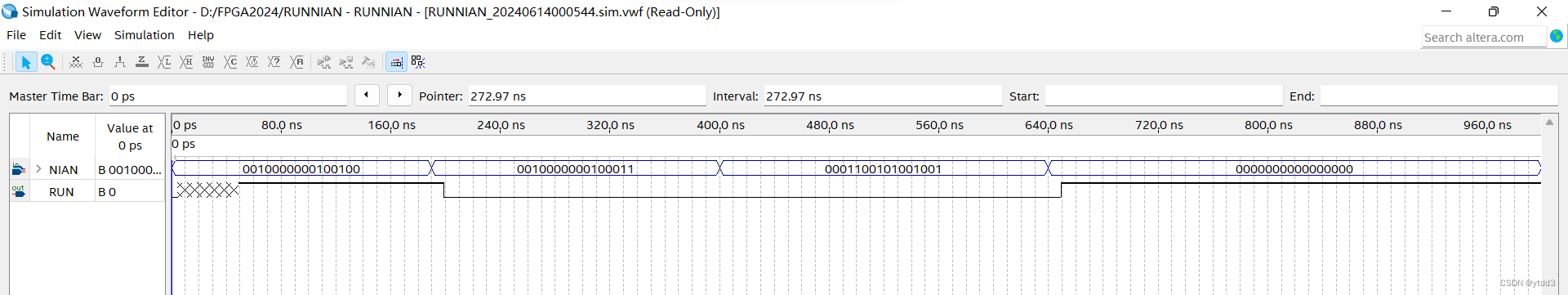

NIAN表示年RUN表示闰年例如：NIAN“0010000000100100”=2024是闰年即RUN=1,

NIAN=“0010000000100011”不是闰年

（二）校时模块

1、调整时间

调整时间源程序代码，如下 ：

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

ENTITY MENU_TZ IS
    PORT( CLK, RESET : IN std_logic;
          X : OUT std_logic;
          Y : OUT std_logic_vector( 5 downto 0)
    );
END MENU_TZ;

ARCHITECTURE abc OF MENU_TZ IS
signal Q1 :std_logic_vector( 2 downto 0):="000";
SIGNAL Y1 :STD_LOGIC_VECTOR(5 DOWNTO 0) :="111111";
SIGNAL X1 :STD_LOGIC;
BEGIN
    PROCESS (CLK, RESET)
BEGIN
    IF RESET = '1' THEN     --清零
        Q1 <= "000";
        Y1 <= "111111";
    ELSIF CLK'EVENT AND CLK='1' THEN -- 确保在时钟上升沿检查复位信号
                CASE Q1 IS
                WHEN "000" => Q1 <= "001"; Y1 <= "111111";
                WHEN "001" => Q1 <= "010"; Y1 <= "111110";--年高位
                WHEN "010" => Q1 <= "011"; Y1 <= "111101";--年低位
                WHEN "011" => Q1 <= "100"; Y1 <= "111011";--月
                WHEN "100" => Q1 <= "101"; Y1 <= "110111";--天
                WHEN "101" => Q1 <= "110"; Y1 <= "101111";--时
                WHEN "110" => Q1 <= "000"; Y1 <= "011111";--分
                WHEN OTHERS => Q1 <= "000"; Y1 <= "111111";
            END CASE;
                END IF;
END PROCESS;
Y<=Y1;
end abc;

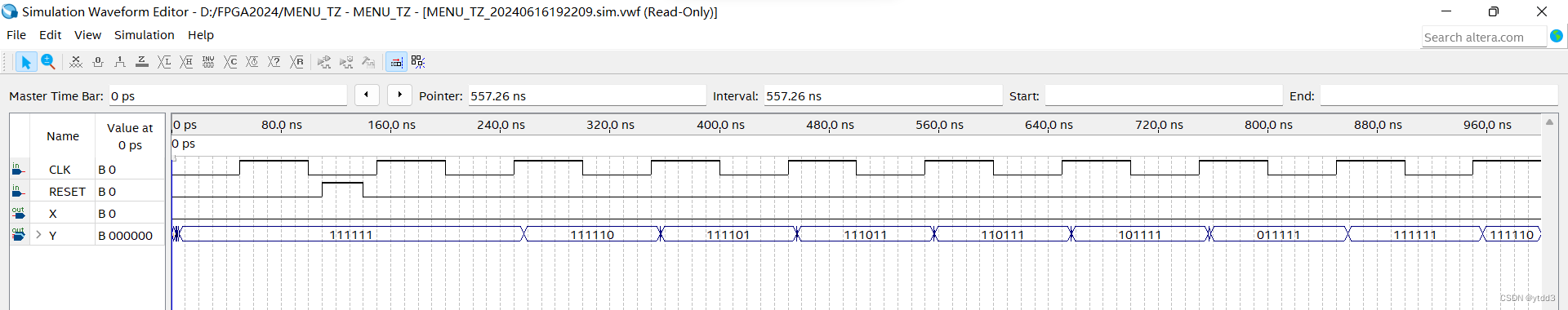

CLK表示时钟脉冲信号，RESET表示重置，Y调整时间

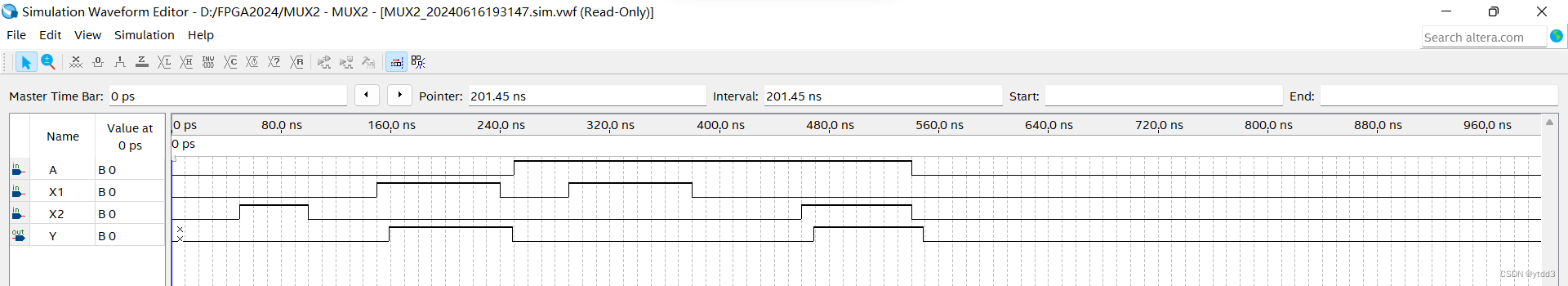

2、二选一数据选择器

选择前一个计数器进位的脉冲或者是手动调整时间的脉冲，程序如下：

--切换计数器时钟信号，实现正常计时或调整时间
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity MUX2 is
    Port (
        X1, X2 : in  STD_LOGIC;  -- 两个数据输入
        A : in  STD_LOGIC;  -- 选择信号，'0'选择X1，'1'选择X2
        Y : out STD_LOGIC  -- 输出信号，选择的输入数据
    );
end MUX2;

architecture Behavioral of MUX2 is
begin
    Y <= X1 when A = '0' else X2;  -- ‘0’>X1;'1'>X2
end Behavioral;

（三）

1、共阴极七位数码管

--8421码的共阴极七位数码管的显示译码器
--******************************
LIBRARY IEEE;
USE IEEE. STD_LOGIC_1164.ALL;
USE IEEE. STD_LOGIC_ARITH.ALL;
USE IEEE. STD_LOGIC_UNSIGNED. ALL;
--********************************
entity seven_segment_decoder is
    Port ( CLK : IN STD_LOGIC;
              A,B,C,D,E,F : in STD_LOGIC_VECTOR (3 downto 0);
              LED_SEG : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);    --段控制信号输出
              LED_SCAN : OUT STD_LOGIC_VECTOR(5 DOWNTO 0) --位控制信号输出
);
              end seven_segment_decoder;
--*******************************
architecture ABC of seven_segment_decoder is
signal F1,F2,F3,F4,F5,F6 : std_logic_vector(6 downto 0);
SIGNAL CNT_4 : STD_LOGIC_VECTOR(2 DOWNTO 0);
BEGIN
PROCESS(CLK)
BEGIN
IF CLK'EVENT AND CLK = '1' THEN
        IF CNT_4 /= "101" THEN
            CNT_4 <= CNT_4 + 1;
          else
                CNT_4 <="000";
        END IF;

    END IF;
END PROCESS;
--***********************************
PROCESS(CNT_4)
BEGIN

CASE CNT_4 IS
WHEN "000" =>LED_SEG<=F1; LED_SCAN<="111110";
WHEN "001" =>LED_SEG<=F2; LED_SCAN<="111101";
WHEN "010" =>LED_SEG<=F3; LED_SCAN<="111011";
WHEN "011" =>LED_SEG<=F4; LED_SCAN<="110111";
WHEN "100" =>LED_SEG<=F5; LED_SCAN<="101111";
WHEN "101" =>LED_SEG<=F6; LED_SCAN<="011111";
WHEN OTHERS=>NULL;
END CASE;

END PROCESS;
--***********************************
    process(A,B,C,D,E,F)
      begin
        case A is
            WHEN "0000"=>F1<="0111111";
                WHEN "0001"=>F1<="0000110";
                WHEN "0010"=>F1<="1011011";
                WHEN "0011"=>F1<="1001111";
                WHEN "0100"=>F1<="1100110";
                WHEN "0101"=>F1<="1101101";
                WHEN "0110"=>F1<="1111101";
                WHEN "0111"=>F1<="0000111";
                WHEN "1000"=>F1<="1111111";
                WHEN "1001"=>F1<="1101111";
            when others => F1 <= "0000000"; -- 关闭所有段（全亮，如果是共阳极则需要取反）
        end case;


        case B is
              WHEN "0000"=>F2<="0111111";
                WHEN "0001"=>F2<="0000110";
                WHEN "0010"=>F2<="1011011";
                WHEN "0011"=>F2<="1001111";
                WHEN "0100"=>F2<="1100110";
                WHEN "0101"=>F2<="1101101";
                WHEN "0110"=>F2<="1111101";
                WHEN "0111"=>F2<="0000111";
                WHEN "1000"=>F2<="1111111";
                WHEN "1001"=>F2<="1101111";
            when others => F2 <= "0000000"; -- 关闭所有段（全亮，如果是共阳极则需要取反）
        end case;

        case C is
              WHEN "0000"=>F3<="0111111";
                WHEN "0001"=>F3<="0000110";
                WHEN "0010"=>F3<="1011011";
                WHEN "0011"=>F3<="1001111";
                WHEN "0100"=>F3<="1100110";
                WHEN "0101"=>F3<="1101101";
                WHEN "0110"=>F3<="1111101";
                WHEN "0111"=>F3<="0000111";
                WHEN "1000"=>F3<="1111111";
                WHEN "1001"=>F3<="1101111";
            when others => F3 <= "0000000"; -- 关闭所有段（全亮，如果是共阳极则需要取反）
        end case;

        case D is
              WHEN "0000"=>F4<="0111111";
                WHEN "0001"=>F4<="0000110";
                WHEN "0010"=>F4<="1011011";
                WHEN "0011"=>F4<="1001111";
                WHEN "0100"=>F4<="1100110";
                WHEN "0101"=>F4<="1101101";
                WHEN "0110"=>F4<="1111101";
                WHEN "0111"=>F4<="0000111";
                WHEN "1000"=>F4<="1111111";
                WHEN "1001"=>F4<="1101111";
            when others => F4 <= "0000000"; -- 关闭所有段（全亮，如果是共阳极则需要取反）
        end case;

        case E is
              WHEN "0000"=>F5<="0111111";
                WHEN "0001"=>F5<="0000110";
                WHEN "0010"=>F5<="1011011";
                WHEN "0011"=>F5<="1001111";
                WHEN "0100"=>F5<="1100110";
                WHEN "0101"=>F5<="1101101";
                WHEN "0110"=>F5<="1111101";
                WHEN "0111"=>F5<="0000111";
                WHEN "1000"=>F5<="1111111";
                WHEN "1001"=>F5<="1101111";
            when others => F5 <= "0000000"; -- 关闭所有段（全亮，如果是共阳极则需要取反）
        end case;

        case F is
              WHEN "0000"=>F6<="0111111";
                WHEN "0001"=>F6<="0000110";
                WHEN "0010"=>F6<="1011011";
                WHEN "0011"=>F6<="1001111";
                WHEN "0100"=>F6<="1100110";
                WHEN "0101"=>F6<="1101101";
                WHEN "0110"=>F6<="1111101";
                WHEN "0111"=>F6<="0000111";
                WHEN "1000"=>F6<="1111111";
                WHEN "1001"=>F6<="1101111";
            when others => F6 <= "0000000"; -- 关闭所有段（全亮，如果是共阳极则需要取反）
        end case;
    end process;
end ABC;

2、万年历所有的显示

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

ENTITY WNL IS
PORT (
    CLK : IN STD_LOGIC;
    QM : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--秒
    QF : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--分
    QS : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--时
    QR : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--日
    QY : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--月
    QN : IN STD_LOGIC_VECTOR(15 DOWNTO 0); -- 年 注意QN为16位向量
    QW : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--星期
     QMB:IN STD_LOGIC_VECTOR(7 DOWNTO 0);--秒表
     QMBF:IN STD_LOGIC_VECTOR(7 DOWNTO 0);--秒表分钟
    DATA_1 : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
    DATA_2 : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
    DATA_3 : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
    DATA_4 : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
    DATA_5 : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
    DATA_6 : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
);
END;

ARCHITECTURE ONE OF WNL IS

    SIGNAL cnt : INTEGER RANGE 0 TO 3 := 0; -- 用于计数状态切换
BEGIN


    PROCESS(CLK)
    BEGIN
        IF CLK'EVENT AND CLK='1' THEN
            cnt <= cnt + 1;
                IF cnt = 3 THEN -- 每三个时钟周期切换一次状态
                cnt <= 0;
            END IF;
        END IF;
    END PROCESS;
     PROCESS(cnt)
     begin
        case cnt is
        when 0 =>
        DATA_1 <= QM(3 DOWNTO 0);
      DATA_2 <= QM(7 DOWNTO 4);
      DATA_3 <= QF(3 DOWNTO 0);
      DATA_4 <= QF(7 DOWNTO 4);
      DATA_5 <= QS(3 DOWNTO 0);
      DATA_6 <= QS(7 DOWNTO 4);
        WHEN 1 =>
        DATA_1 <= QW(3 DOWNTO 0);
      DATA_2 <= "0000";
      DATA_3 <= QR(3 DOWNTO 0);
      DATA_4 <= QR(7 DOWNTO 4);
        DATA_5 <= QY(3 DOWNTO 0);
      DATA_6 <= QY(7 DOWNTO 4);
        WHEN 2 =>
        DATA_4 <= QN(15 DOWNTO 12);
      DATA_3 <= QN(11 DOWNTO 8);
      DATA_2 <= QN(7 DOWNTO 4);
      DATA_1 <= QN(3 DOWNTO 0);
        DATA_5 <= "0000";
      DATA_6 <= "0000";
        WHEN 3 =>
        DATA_1 <= QMB(3 DOWNTO 0);
      DATA_2 <= QMB(7 DOWNTO 4);
      DATA_3 <= QMBF(3 DOWNTO 0);
      DATA_4 <= QMBF(7 DOWNTO 4);
      DATA_5 <= "0000";
      DATA_6 <= "0000";
        END CASE;

    END PROCESS;
END ARCHITECTURE ONE;

（四）其他功能

1、秒表

-- 功能    :    秒表计时
--*******************************************************************
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
--*******************************************************************
entity MB is
    port (
--         STOP   : in std_logic;
          STAR   : in std_logic;
         CLR    : in std_logic;
        CLK    : in std_logic;
          TCN    : out std_logic;--进位
          CLR2   : out std_logic;--清零
        Q      : out std_logic_vector(7 downto 0)
    );
end MB;
--*******************************************************************
architecture abc of MB is
    signal QQ : std_logic_vector(7 downto 0);
     signal c2 : std_logic;
begin

    process(CLK,CLR,STOP,STAR)
    begin
     IF STAR='1'THEN
         IF CLR='1'THEN QQ<="00000000";c2<='1';
        ELSif STOP='0'THEN
              IF CLK'EVENT AND CLK='1' then
            IF QQ >="01011001"
                then QQ<="00000000";TCN<='1';     -- 计数到59时
                ELSIF QQ(3 DOWNTO 0) >="1001" THEN
                QQ(3 downto 0) <="0000"; -- 将低四位清零
                QQ(7 downto 4) <=QQ(7 downto 4)+1; -- 高四位加一
            else
                QQ <=QQ+1; -- 否则正常加一
                     TCN<='0';
                     END IF;
            end IF;
        end if;
          END IF;
    end process;
     CLR2 <= c2;
    Q <= QQ; -- 输出信号
end abc;

2、节日

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

ENTITY JIERI IS
PORT (
    EN : IN  STD_LOGIC;
    Y_IN : IN  STD_LOGIC_VECTOR(7 DOWNTO 0);
    R_IN : IN  STD_LOGIC_VECTOR(7 DOWNTO 0);
    TIME_ON : OUT STD_LOGIC            -- 节日结果输出，当达到设定时间后输出高电平，且一直保持，直到关上闹钟开关
);
END JIERI;

ARCHITECTURE Behavioral OF JIERI IS
BEGIN
    PROCESS (EN, Y_IN, R_IN)
    BEGIN
        IF EN = '1' THEN  -- 当节日开关打开时
            IF ((R_IN = "00101001") AND (Y_IN = "00000010")) OR
               ((R_IN = "00100101") AND (Y_IN = "00010010")) OR
               ((R_IN = "00000001") AND (Y_IN = "00000110")) THEN
                -- 检查是否为特定的时间点
                TIME_ON <= '0';  -- 如果是设定的时间点，则输出高电平，表示触发
            ELSE
                TIME_ON <= '1';  -- 不是设定时间点，输出低电平
            END IF;
        ELSE
            TIME_ON <= '1';  --关闭时，始终输出低电平
        END IF;
    END PROCESS;
END Behavioral;

3、闹钟

--闹钟
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;

ENTITY NAOZHONG IS
PORT (
    EN : IN  STD_LOGIC;      -- EN相当于闹钟开关，高电平打开
    S_IN : IN  STD_LOGIC_VECTOR(7 DOWNTO 0);
    F_IN : IN  STD_LOGIC_VECTOR(7 DOWNTO 0);
    TIME_ON : OUT STD_LOGIC            -- 闹钟结果输出，当达到设定时间后输出高电平，且一直保持，直到关上闹钟开关
);
END NAOZHONG;

ARCHITECTURE Behavioral OF NAOZHONG IS
BEGIN
    PROCESS (EN, S_IN, F_IN)
    BEGIN
        IF EN = '1' THEN  -- 当闹钟开关打开时
            IF ((S_IN = "00100011") AND (F_IN = "01011001")) OR
               ((S_IN = "00100001") AND (F_IN = "00010010")) OR
               ((S_IN = "00000001") AND (F_IN = "00000110")) THEN
                -- 检查是否为特定的时间点
                TIME_ON <= '1';  -- 如果是设定的时间点，则输出高电平，表示闹钟触发
            ELSE
                TIME_ON <= '0';  -- 不是设定时间点，输出低电平
            END IF;
        ELSE
            TIME_ON <= '0';  -- 闹钟关闭时，始终输出低电平
        END IF;
    END PROCESS;
END Behavioral;

四、总体架构



以上就是所有，有其他问题可以私信或者在评论区发，我看到了就会回，演示视频在b站【基于fpga的数字万年历成果展示-哔哩哔哩】 https://b23.tv/BTH5XRh

全部项目：通过网盘分享的文件：FPGA万年历.zip
链接: https://pan.baidu.com/s/1_S4DO16g2B6ifID-WwZAnw?pwd=a9vx 提取码: a9vx


ytdd3
关注
FPGA实现万年历数码管显示 有星期显示
07-27
在LB0开发套件上实现万年历功能，其中年月日可调，还可切换时分秒计时，并且还有星期显示
FPGA项目（12）——基于FPGA的万年历设计
guangali的博客
06-23 8007
基于FPGA的万年历，可以显示年月日时分秒，有闹钟功能。
基于FPGA的数字时钟显示（万年历lcd1602）
热门推荐
参宿七的博客
02-28 1万+
一、  lcd1602a的驱动和配置（1）  lcd1602a的管脚分配图，在程序中，我们需要对相应的管脚进行操作，才能使其正确显示（2） 由于我使用的板子EP4CE6上的晶振是50MHZ，而lcd1602a所需要的晶振是500HZ，所以我们要想驱动他，首先要产生一个500HZ的时钟，所以我定义了如下lcd时钟代码：always@(posedge clk)//获得LCD时钟 begin coun...
基于FPGA的万年历设计
04-03
基于FPGA的可显示数字时钟，设计思路为自底向上，包括三个子模块：时钟模块，进制转换模块，led显示模块。所用到的FPGA晶振频率为50Mhz，首先利用它得到1hz的时钟然后然后得到时钟模块，把时钟模块输出的时、分、秒输入到进制转换模块后得到十进制的值再输入到led显示模块，该工程已经在FPGA开发板上亲测可用。
基于FPGA的电子万年历设计
FPGA/MATLAB学习教程/源码/项目合作开发
06-14 7736
quartusii12.1系统的整个结构框图： 然后，设置控制输入有5个脚，分析功能如下所示：i_Function_Controller=0；显示年月日i_sel：选择需要调整的某位数字。i_set：计数器，调整需要调整的位置的数字。具体调整的时候，首先选择i_sel，按键按一下，需要调整的位置会移动一次，然后移动到需要调整的位置上，然后松开i_sel，然后按下i_set，调整显示的数字。i_run：不使用i_Function_Controller=1；显示时间，小时，分，秒i_sel：i_set：i_ru
基于fpga万年历设计
06-16
fpga万年历设计，本文详细介绍万年历的设计过程，可以显示时间日期，还可以调整时间日期等功能。（1）显示准确的北京时间（年、月、日、时、分、秒，年号只显示最后两位） （2）随时可以调校时间即可以控制年、月、日、时、分的变化，可以跳到指定的时间。
基于FPGA的万年历
QQ1391074994的博客
04-25 3910
基于FPGA的万年历实验
01-09
【基于FPGA的万年历实验】是一种利用可编程逻辑器件——Field Programmable Gate Array（FPGA）实现的数字系统设计。在这个实验中，我们将会深入理解如何使用硬件描述语言Verilog来构建一个能显示日期和时间的万年历...
基于FPGA设计的万年历数字时钟课程设计Quartus工程源码+设计报告文档资料.zip
01-17
基于FPGA设计的万年历数字时钟课程设计Quartus工程源码+设计报告文档资料,可以做为你的学习设计参考。 系统总体设计 2.1.1 系统功能介绍 本次万年历实现的功能有： （1）年月日、时分秒的走时、设置及其显示。 （2）...
fpga的万年历设计
03-27
eda中有关fpga的万年历设计及源程序代码
FPGA数字万年历（verilog）
02-28
本次工程实现了FPGA（EP4CE6）通过LCD显示年、月、日、星期、小时、分钟、秒的功能，并且可以通过按键对显示的数据进行调整，加或减，同时也加入了闹钟和整点报时的功能，根据现实情况，当闹钟和整点的时间发生冲突时，闹钟先亮，我把闹钟的优先级设置为高了，如果达到了闹钟和整点所设置的时间，led灯就会有区分的亮，闹钟前两位led灯亮，整点后两位led灯亮
wan_nian_li_fpga万年历_fpga_wan?nian?li_
10-02
基于fpga的万年历设计，日期时间显示，闹钟显示LCD显示，数码管显示
FPGA万年历课程设计（完整代码+完整报告+题目要求）
02-05
大学生FPGA万年历课程设计参考资料，内部含有完整代码和课程设计完整报告和具体的题目要求指标。该万年历实现的功能有日期（年月日）、时间（时分秒）的走时，区分闰年与平年。另外还有闹钟功能。按键调整设置日期、时间和闹钟。当选中需要调整的内容时，数码管闪烁。其它具体要求见内部的题目具体要求。
万年历.zip_FPGA verilog_fpga 万年历_fpga万年历_万年历
07-14
基于FPGA的数码管显示，万年历，包括时分秒年月日的现实
FPGA项目（12）——基于FPGA的万年历设计_fpga数字万年历
最新发布
2401_87555332的博客
11-06 603
但是，时、分、秒、年、月、日不仅能够正常的运转（在秒脉冲的驱动下，做正常的时钟运行） ，还能够在设置信号（second_add,minute_add,hour_add,day_add,month_add,year_add）等的驱使下，随着按键按下一次，数值增加一次，起到一个按键调节时钟的效果。从上图可以看出，整个系统首先使用了按键消抖模块，因为开拓者板子上的按键为机械按键，抖动非常严重，如果不使用按键消抖模块，那么按下一次按键就会被程序识别为按下n多次，就导致程序无法正常运行。
CASE_02 基于FPGA的数字钟万年历
比特电子工作室
07-11 7496
1 简介 本数字钟实则是数字钟万年历，具备以下功能： （1）数码管可显示：时分秒，年月日，闹钟时间； （2）可实现时分秒、年月日、闹钟时间的任意设定； （3）自动实现大小月与闰年的判断； 2 数字钟计数方案 2.1计数方案一 计数方案一，如图： 该计数方案，比较符合人类思维对时间的认知，在FPGA逻辑也比较好实现，对年月日时分秒的逻辑都一样好实现，尤其是在月份的大小的判断计数和闰年的判断都好处理；但是存在一个致命的缺点，产生的结果不能直...
FPGA实现万年历
weixin_52339868的博客
02-05 1329
文章模拟了万年历的实现
FPGA数字万年历（Verilog）
gitblog_09820的博客
10-12 1048
FPGA数字万年历（Verilog） FPGA数字万年历Verilog 本项目基于FPGA（EP4CE6）实现了一个数字万年历的功能。通过LCD显示屏，用户可以查看当前的年、月、日、星期、小时、分钟和秒。此外，用户还可以通过按键对显示的时间进行调整，包括增加或减少时间 ...
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
