锁存、译码、消隐设计

设计一 锁存、译码、消隐设计

一、设计目的

1.掌握数码管的驱动方法,熟悉七段译码器CD4511的逻辑功能。
2.熟悉共阴、共阳数码管的使用方法。

二、 设计原理

在数字测量仪表和各种数字系统中,都需要将数字量直观的显示出来,一方面供人们直接读取测量和运算的结果;另一方面用于监视数字系统的工作情况。因此,数字显示电路是许多数字设备不可缺少的部分。数字显示电路通常由译码器、驱动器和显示器等部分组成。

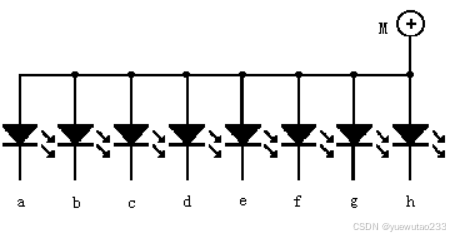

数码的显示方式一般有三种:第一种是字型重叠式;第二种是分段式;第三种是点阵式。目前以分段式应用最为普遍,主要器件是七段发光二极管(LED)显示器。它可分为两种:一是共阳极显示器(发光二极管的阳极都接在一个公共点上),另一是共阴极显示器(发光二极管的阳极都接在一个公共点上,使用时公共点接地),共阴接法是把发光二极管的阴极都连在一起(接地);下图1-1(a)、1-2(b)分别是共阴管和共阳管的电路,1-3(a)、1-3(b)分别是共阴管和共阳管的引出脚功能图。
在这里插入图片描述

1-1(a)
在这里插入图片描述

1-3(a)
在这里插入图片描述

1-2(b)
在这里插入图片描述
1-3(b)
一个LED数码管可用来显示一位0至9十进制数和一个小数点。小型数码管(0.5寸和0.36寸)每段发光二极管的正向压降,随显示光(通常为红、绿、黄、橙色)的颜色不同略有差别,通常约为2至2.5V,每个发光二极管的点亮电流在5~10mA。LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器(这里所说的译码器是将二进制码译成十进制数字符的器件),该译码器不但要有译码功能,还要有相当的驱动能力。共阳接法:配套的译码器为74LS46,74LS47等;共阴接法:配套的译码器为CD4511,74LS48等。
本实验采用共阴数码管,译码器采用CD4511。CD4511的输入码超过1001(即大于九)时,它的输出全为“0”,数码管熄灭,而且,使用CD4511时,输出端与数码管之间要串入限流电阻。

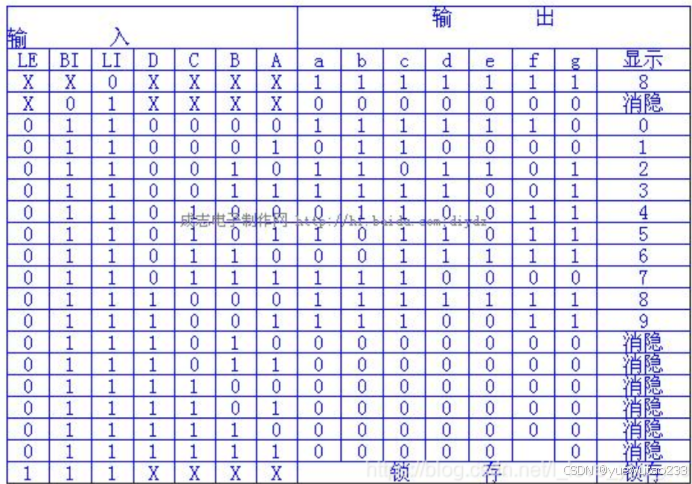

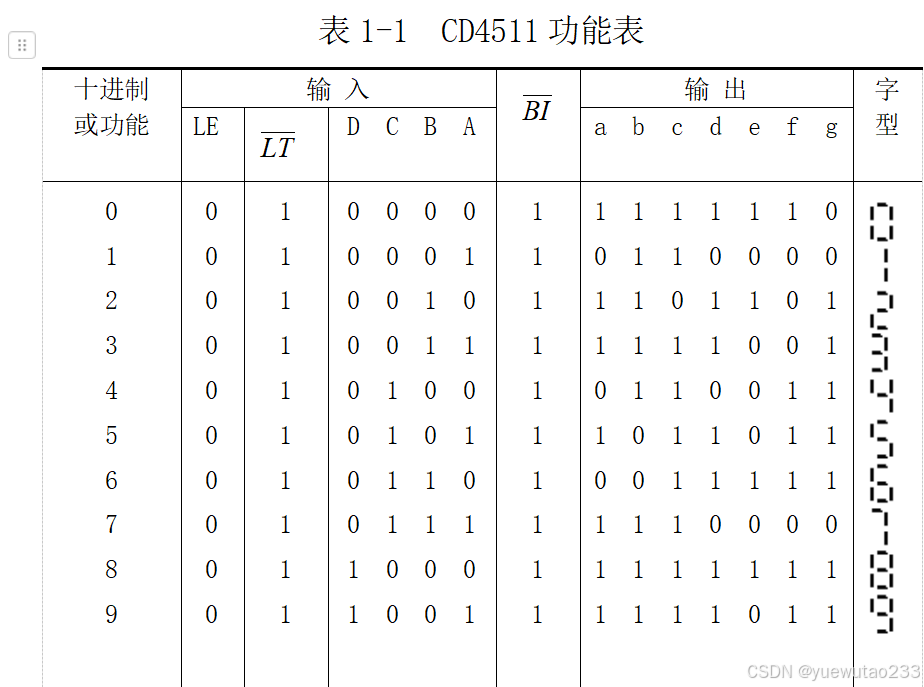

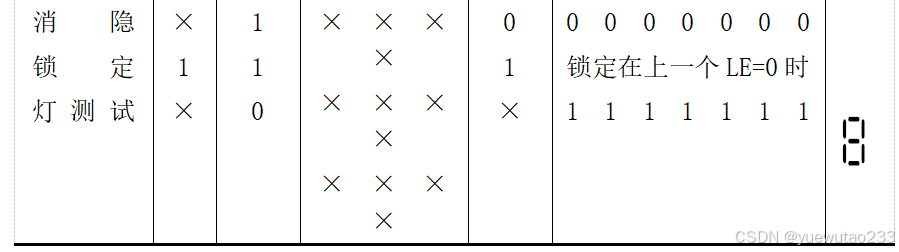

表1-1 CD4511功能表
在这里插入图片描述

在这里插入图片描述

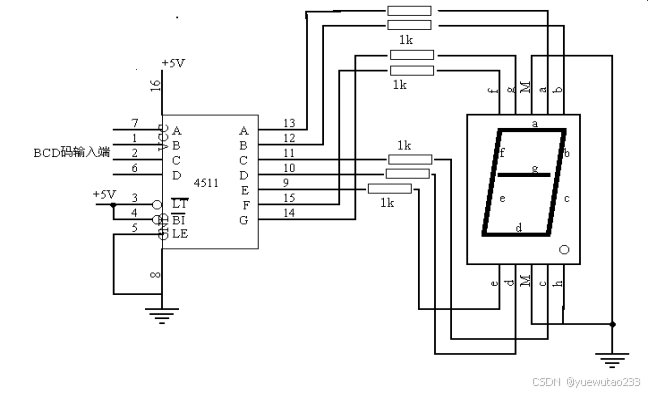

三 设计内容及设计步骤

在这里插入图片描述

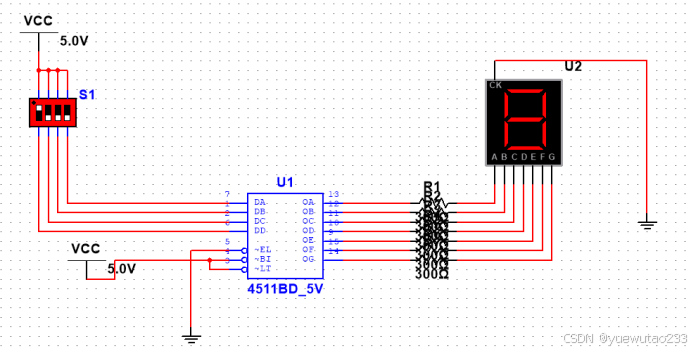

1、按上图连线,测试CD4511的逻辑功能。
CD4511工作状态正常
在这里插入图片描述

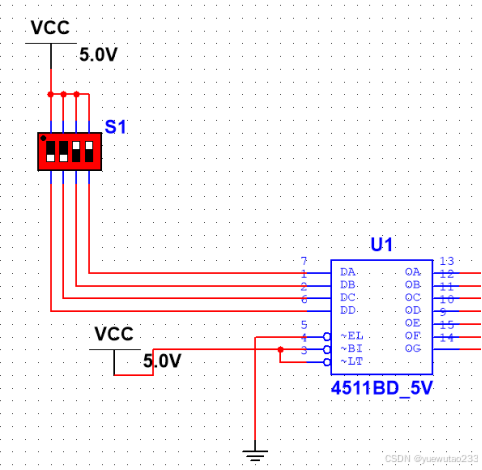

2.补充BCD码输入端的连接方式。
在这里插入图片描述
输入端使用四位拨码开关输入,从左到右依次由高位到低位。
3.输入不同BCD码,分别观察数码管上的显示。
在这里插入图片描述

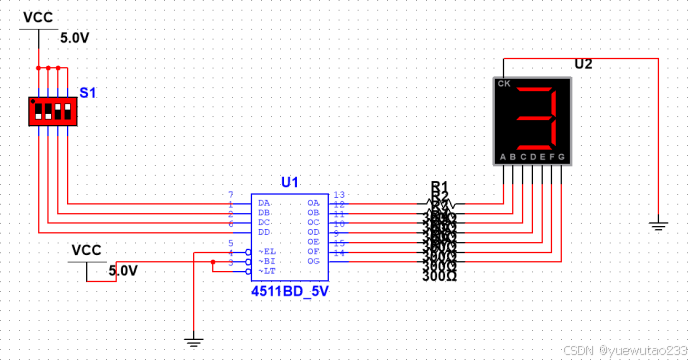

输入0011,数码管显示3。
在这里插入图片描述

输入1000,数码管显示8。
四、注意事项
1.为了防止干扰,集成电路不用的输入端不许悬空,必须做适当的处理。
2.检查显示器各段好坏时,可与译码器CD4511连接后,用=0来实现,也可经电源+5V接1kΩ电阻限流后接到显示器各段检查。
