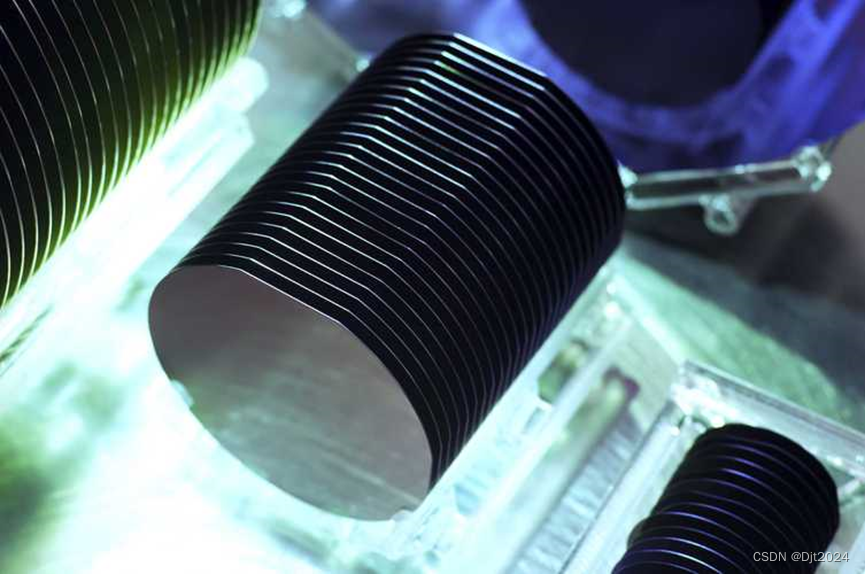

衬底（substrate）是半导体器件制造、微电子机械系统（MEMS）、光电子器件、以及各种薄膜技术中不可或缺的基础材料。衬底的选择和特性对器件的性能有着决定性的影响。

定义
衬底是用于生长外延层、薄膜或其他材料的底层基板。在半导体器件中，衬底通常是指晶体生长的起点，它可以是单晶的也可以是多晶的，甚至是非晶态的，具体取决于应用需求。

功能

1. 机械支撑：为器件提供物理支撑，保持器件的形状和尺寸稳定性。
2. 热传导：衬底可以传导器件工作时产生的热量，对散热至关重要。
3. 电气特性：衬底的电导性或绝缘性能影响器件的电气特性，如衬底可以作为器件的绝缘层或电极。
4. 晶格匹配：在晶体生长中，衬底的晶格常数应与生长层的晶格常数相匹配，以减少晶格失配带来的应力和缺陷。
5. 化学稳定性：衬底应具有良好的化学稳定性，以保证在器件加工和使用过程中不易发生化学反应。
6. 光学特性：在光电器件中，衬底的光学透明度、折射率等特性对器件性能有重要影响。
   材料选择
   衬底材料的选择取决于最终器件的应用和性能要求。常见的衬底材料包括：
7. 硅（Si）：在半导体器件中最常用的衬底材料，因其成熟的工艺技术和良好的半导体特性。
8. 蓝宝石（Al2O3）：具有优异的光学透明度、高硬度和良好的热导性，常用于LED和光电探测器。
9. 氮化硼（h-BN）：具有高热导率、宽带隙和良好的绝缘性，适用于高频器件和大功率应用。
10. 金属：如铜（Cu）和镍（Ni），因其高热导率和良好的机械性能，常用于需要高效散热的器件。
11. 绝缘体：如二氧化硅（SiO2）和氮化硅（Si3N4），常用于绝缘衬底。
12. 石墨烯：由于其出色的电子迁移率和热导性，石墨烯衬底在高性能电子器件中具有潜在应用。

制备技术

衬底的制备技术包括：

1. 晶体生长：如Czochralski（CZ）法和布里奇曼（Bridgman）法，用于生长单晶硅衬底。
2. 薄膜沉积：如化学气相沉积（CVD）、物理气相沉积（PVD）、原子层沉积（ALD）等，用于在衬底上沉积薄膜。
3. 抛光：机械抛光和化学机械抛光（CMP）技术用于获得光滑平坦的衬底表面。
4. 切割和蚀刻：用于将衬底切割成所需的尺寸和形状。
5. 清洁处理：去除衬底表面的污染物和损伤层，为后续工艺做准备。

应用

衬底在以下领域中有着重要应用：

1. 微电子：用于制造集成电路（IC）和微电子机械系统（MEMS）。
2. 光电子：用于制造LED、激光器、光电探测器等。
3. 太阳能电池：作为太阳能电池的基底材料。
4. 传感器：作为化学传感器、生物传感器等的基底。
5. 量子器件：在量子计算和量子通信领域，衬底用于生长量子点、量子阱等结构。

衬底的选择和优化是实现高性能器件的关键步骤之一，需要根据器件的具体要求和应用场景进行综合考虑。
