一、DMA简介

DMA（直接存储访问）是用硬件实现存储器与存储器之间或存储器与IO设备之间直接进行高速数据传输。

使用 DMA时， CPU向DMA 控制器发出一个存储传输请求，这样当 DMA 控制器在传输的时候，CPU 执行其它操作，传输操作完成时DMA以中断的方式通知 CPU。

为了发起传输事务，DMA必须控制器必须得到：源地址、目的地址、传输长度。

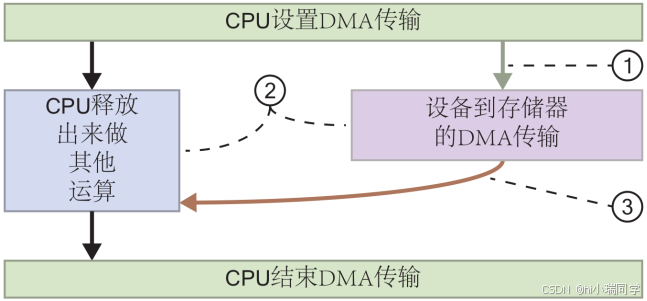

DMA的传输过程：

为了配置用DMA传输数据到存储器，处理器发出一条DMA命令；
DMA控制器把数据从外设传输到存储器或从存储器到存储器，而让CPU腾出手来做其它操作；
数据传输完成后，向CPU发出一个中断来告诉它DM传输可以关闭了；

二、AXI DataMover IP核的配置

参考：P41~P44

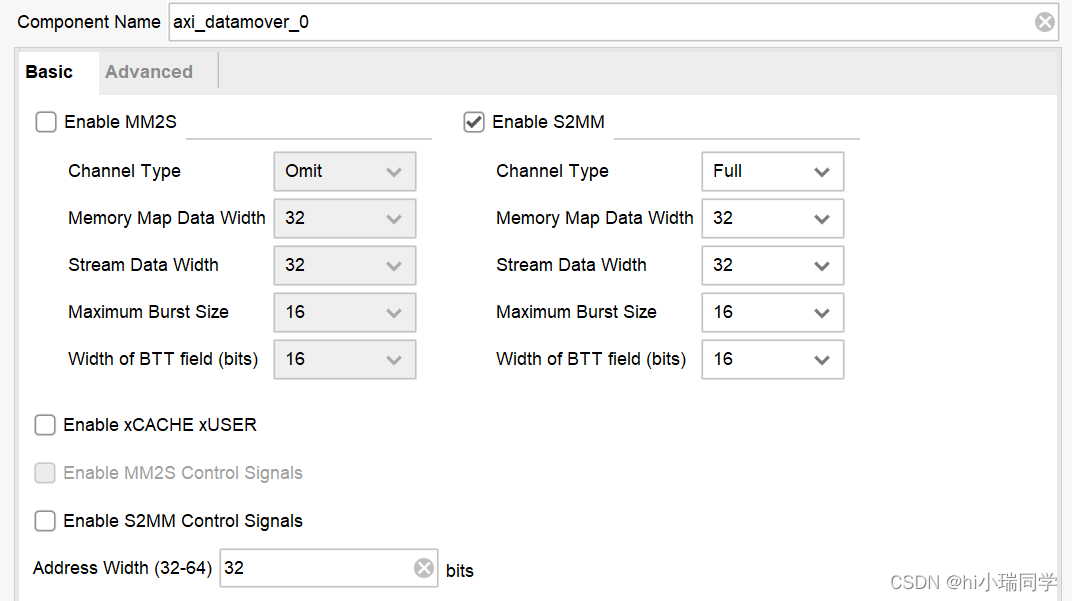

2.1 Basic

在这里插入图片描述
Enable MM2S：启用PS向PL传输数据的功能
Enable S2MM：启用PL向PS传输数据的功能
Channel Type：

Full：允许将通道配置为所有可能的组合和高级功能
Basic：限制了一些特性并让通道仅用于32位或64位宽的数据

Width of BTT field：命令接口中BTT字段的宽度

Enable xCache and xUser：需要更改缓存和用户信号时使能

Enable S2MM Control Signals：使能后将显示S2MM接口的所有控制和状态信号

Address Width：配置命令接口中SADDR字段的宽度

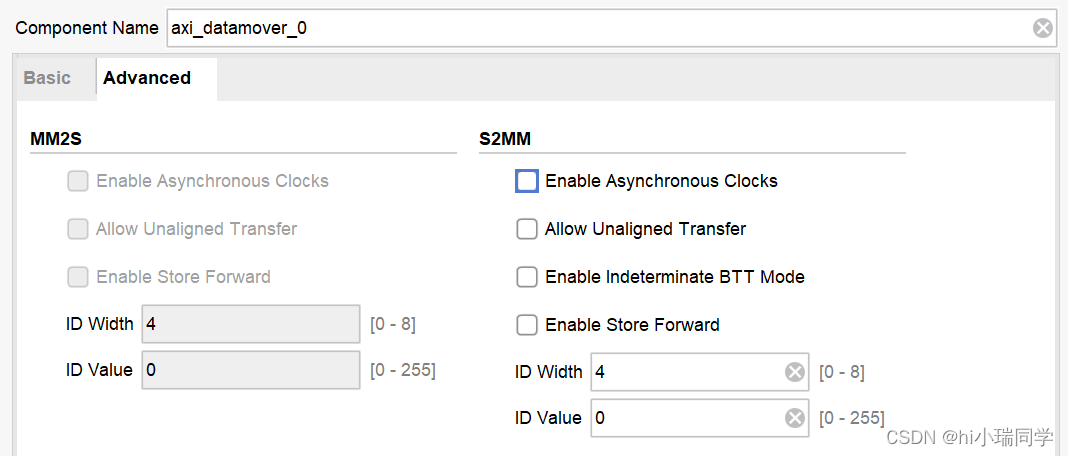

2.2 Advanced

在这里插入图片描述
Enable Asynchronous Clocks：使能命令、状态流接口和存储映射接口异步时钟

Allow Unaligned Transfers ：使能DRE，允许内存映射数据通道上的数据重新排列到字节(8位)级别。如果启用了DRE，则数据写入/读出可以从任何Buffer Address偏移量开始，并且读取的数据是对齐的，以便读取的第一个字节是AXI4-Stream上输出的第一个有效字节。

Enable Indeterminate BTT Mode ：当传输命令发送到DataMover S2MM命令输入时、输入S2MM流通道上接收的字节数未知时需使能，使能后存储和转发选项不可用。

Enable Store and Forward：使能后可确保在存储和转发FIFO中存在请求传输所需的所有数据之前，不会将传输发送到AXI4写地址通道。

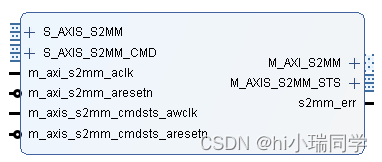

三、接口

参考：P14~P18
AXIS数据宽度必须小于等于各自通道的AXI4数据宽度。
在这里插入图片描述

接口	意义
S_AXIS_S2MM	输入的数据流接口
S_AXIS_S2MM_CMD	输入的S2MM命令接口
M_AXIS_S2MM_STS	输出的S2MM状态接口
M_AXI_S2MM	输出的存储器映射接口数据
m_axis_s2mm_cmdsts_awclk	S2MM的命令和状态时钟
s2mm_err	S2MM错误输出

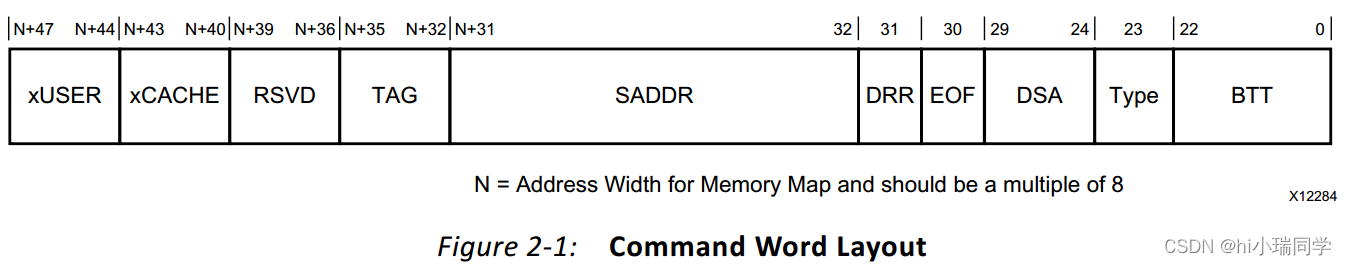

3.1 命令接口

📄使用IP核时，要先写命令再写数据，并且写完命令后要等待足够长时间，再开始写数据。

在这里插入图片描述

📄命令接口是一个AXI4-Stream接口，因此总位数应该是8的整数倍。例如，如果地址空间配置为33位，则命令中的地址部分应该填充为40位。这是为了确保符合axis4 - stream协议，AXI Datamover将在内部忽略填充位。
📄命令格式允许指定从1字节到8,388,607字节(7FFFFF十六进制字节)的单次数据传输。DataMover自动将大型传输分解为符合AXI4协议要求的中间突发(子传输)。下表介绍了部分字段的含义，更多细节可参考P18~P20。

字段	意义
xCACHE	出现在MM2S或S2MM的AXI_stream额外标识信号
xUSER	出现在MM2S或S2MM的AXI_stream额外标识信号
TAG	传输标识，该字段是用户分配给命令接口的任意值
SADDR	传输的起始地址，应设置为8的整数倍，根据具体配置
DRR	一般不使用，可设置为全0
EOF	帧结束标识，使能后在最后一次数据传输时会拉高tlast信号
DSA	一般不使用，可设置为全0
Type	设置AXI4访问类型，置1表示INCR模式，地址自增，置0表示固定地址模式，访问同一个地址的数据
BTT	要传输的总字节数，可以从1到8388607字节，超出该范围会导致INTERR

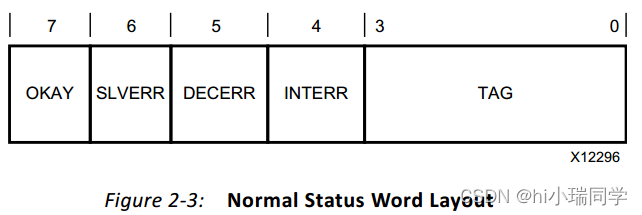

3.2 状态接口

在这里插入图片描述

📄该接口将传输状态转发给用户逻辑。除了在不确定模式下启用S2MM外，状态字的宽度固定为8位。
📄状态接口数据的各位表示成功或失败的原因，当状态信号的值为80（十六进制）时，代表datamover数据搬运成功；如果实际传输的数据量和指令中描述的数据量大小不匹配，状态信号的值为10，表明数据量不对；如果指令中给出的地址和后续存储器地址不匹配，状态信号的值为20，表明找不到相应地址而出错。各字段具体含义，可参考P21~P23。

字段	意义
TAG	传输标识
INTERR	内部错误，BTT设置错误或传输数据量与配置的BTT不符时会出现
DECERR	传输地址错误
SLVERR	从设备错误
OKAY	传输完成，只有该位为1，其它位都为0时才表明此次传输正确
