电子工程师日常-自恢复保险丝PPTC选型

        初入职场,知识浅薄,理解不周,还请见谅


        最近测试板的原理图工作告一阶段,然而原理图涉及的所有器件以及选型原理并非完全搞懂,在此记录选型PPTC元器件的选型过程。


1.为什么要使用PPTC,PPTC能预防什么

2.PPTC的工作原理

3.PPTC的选型注意事项

4.PPTC应用电路

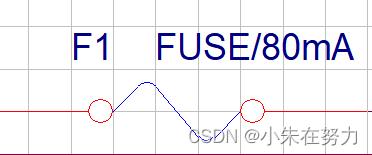

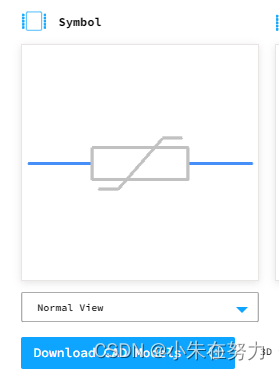

        在了解这些原理之前,我们还是老规矩,需要知道PPTC在电路图中长什么样子,如下两张图所示,我们公司常用的PPTC经常选用第一种结构类型,而在贸泽或者是得捷下载的元器件模型通常是右边图像的样式,两者只是展示不一样,其PAD以及PCB是一致的。两者用法也保持一致,只有形状区别!至于在板子上的形状则各有不同,需要我们自己去慢慢探索!

1.为什么要使用PPTC,PPTC能预防什么

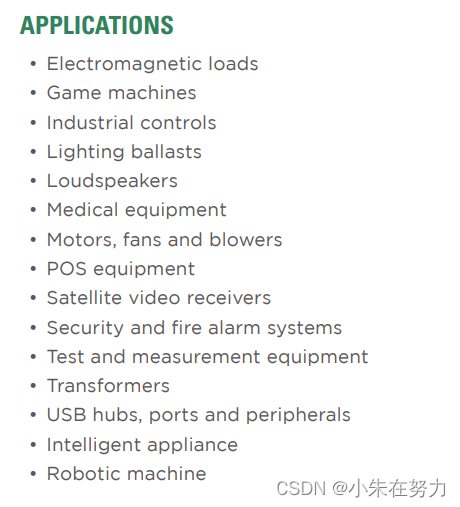

        其实PPTC属于一种正温度系数器件,其主要为带电子电路或者电子设备提供过流保护,我们将其中一个型号的PPTC的应用截图,如图所示我们能得到,其主要应用范围为工业控制、游戏设备、电子负载、医疗设备、电机等等。 说了这么多其实,他就是保护后续电路,限制流过他的电流大小,需要注意的是PPTC其实的主要应用范围为一些小电流,对于大电流并不适用。

        小结一下:两句话限制电流大小,保护小弟就完事了!

2.PPTC的工作原理

        说到PPTC的工作原理,就要说到PPTC的构成材料了,不过我们又不是研究材料的对不对!我的理解就是PPTC是由高分子材料和导电材料组成的器件,而这些高分子材料对于温度异常敏感,当温度升高的时候,这些高分子材料和导电材料分子不再均匀的分布在器件内,而聚拢在两边,因此中间会形成沟壑,属于西边,所以他们手就牵不到一起了,这样就不能导电了,只能通过眉目传递私念之情。

        其实到这里PPTC的工作原理就已经说了一半了。PPTC为什么药叫做自恢复保险丝,保险丝的功能上面已经讲述了,那么他是怎么自恢复的呢,其实就是你电流过大后,我肯定要阻止你祸害我的小弟,但是这个电路的尖峰电流又不是随时随地都存在,怎么压榨PPTC这个器件呢,其实很简单断一下电,温度也降了电流也没了,这时候就不再东西相望了!团聚大结局!达成自恢复功能!放个PPTC团吧,毕竟文字太单调了!

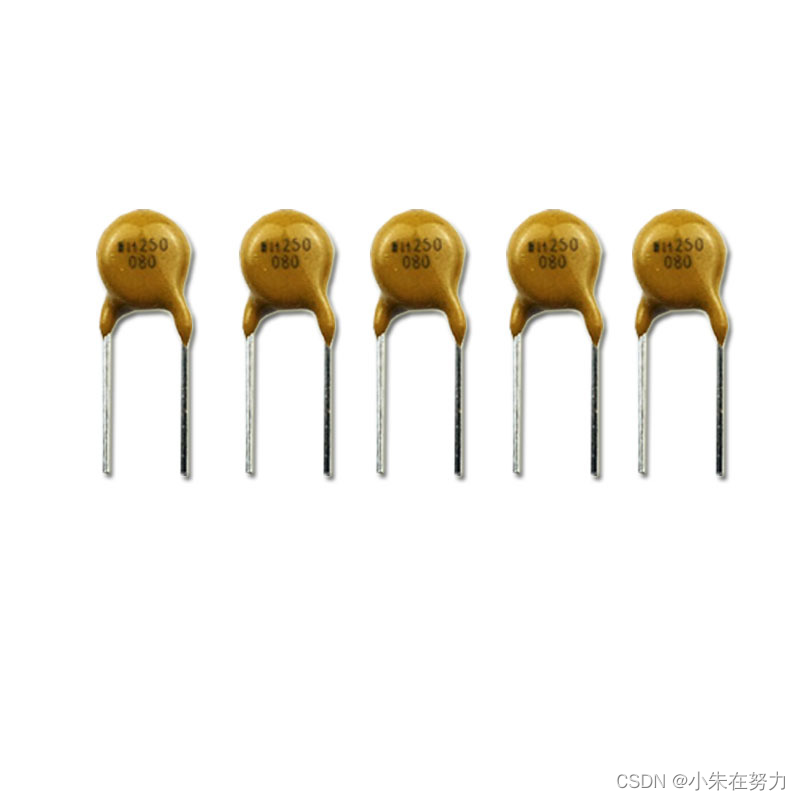

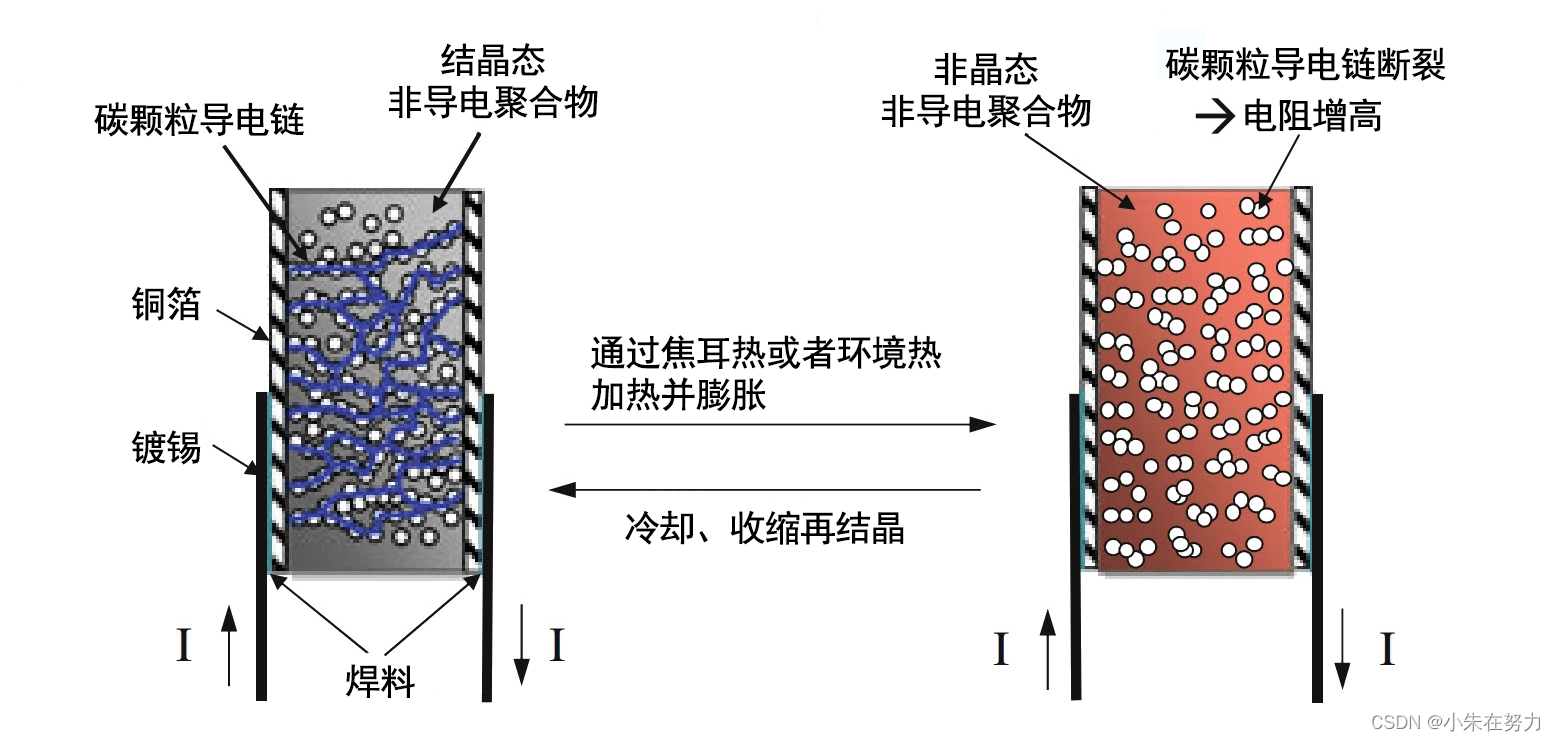

        左图为制造工艺图,右图为器件图!(直插式)

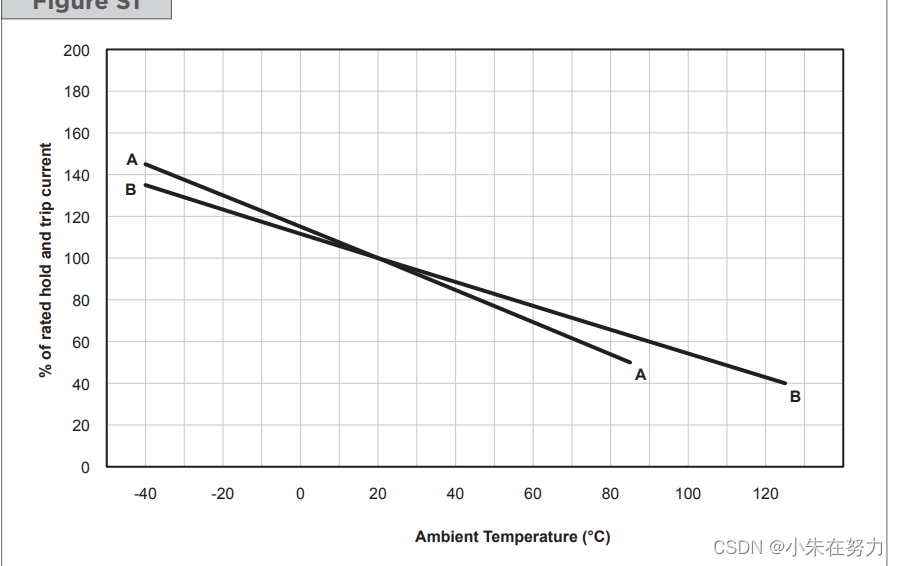

        上面说他对温度很敏感,那么敏感到什么程度呢,我们一张图来表示,看在温度面前就是这么不矜持,随着温度慢慢变大,电流值从150变到50左右。我们都知道欧姆定律,电流值与其阻抗值息息相关,那么自然就可以推出,随着温度慢慢变大,PPTC自身的电阻值,也随之增加,那么我们可以考虑一下,PPTC是串在电路中还是并在电路中呢。答案当然是串在电路中,如果并在电路中,我们可以想一下有什么后果,在常温上PPTC的阻抗是非常低的,那完了,电流岂不是跟着它跑了,一去不复返啊! 所以PPTC一般都是串联在电路中,当温度较高或者说当输入电流较大时,PPTC的阻抗是非常高的,所以起到限流的作用!

3.PPTC的选型注意事项

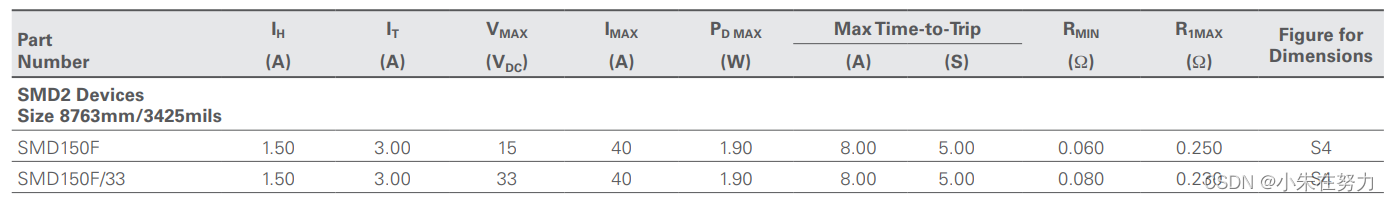

        先贴一张PPTC的数据表,我们看到有很多参数,一一来讲解

1.IH维持电流,这个电流就是指,你熔断之后保险丝输出的电流值

2.Itrip规定电流下的最大动作时间,就是说3A的电流过来,你需要多长时间才能断开

3.Vmax可承受的最大电压值,超过此电压可能导致器件损坏

4.Imax可承受的最大电流值,同Vmax

5.Pd高阻态状态的稳压功耗

6.Rmin和R1max是常温下与最大温度下测得的电阻值


在选型时候一定要注意最大工作电压,最大工作电流,最大环境温度,动作时间参数与标准工作电流。

最大工作电压一定要大于输入电压,留够裕量,同理最大工作电流也是。

动作时间参数与最大环境温度根据自己需要设置,如果你端口的频率很高对动作时间参数会有相对严格的要求,

标准工作电流的选取是要满足后续电路的电流要求。

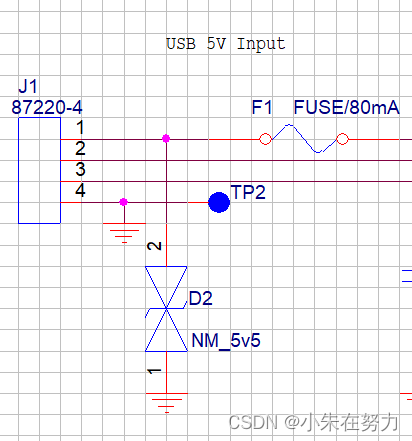

4.PPTC应用电路

        一般来说PPTC的应用可以出现在,电源附近,信号源附近等,而且大多数与TVS管共同应用,比如用在USB端口!

总结:

1.PPTC大量用在保护电路中,并且多为电压源与信号源附近

2.PPTC的阻值是随着温度和电流不断变化的,但是有其恒定值

3.PPTC的选型一定要注意其维持电流的大小,大多情况下PPTC用于小电流。
