多重实例

PLC 中的多重实例是一种在 FB 块中调用其他 FB 块的方式，它可以使被调用的 FB 块的背景数据块保存在当前 FB 块的静态变量中，而不是在系统块中生成单独的 DB 块。这样可以减少外部 DB 块的数量，方便数据管理和程序维护。

定义

当函数块 (FB) 调用另一个函数块时，可其实例数据存储在调用函数块的背景数据块中。这种块调用又称之为多重实例。

优势

使用多重实例具有以下优势：

• 适用于复杂块的完美结构

• 背景数据块的数量较少

• 轻松编写本地子程序，如本地定时器或边沿评估等。

工作原理

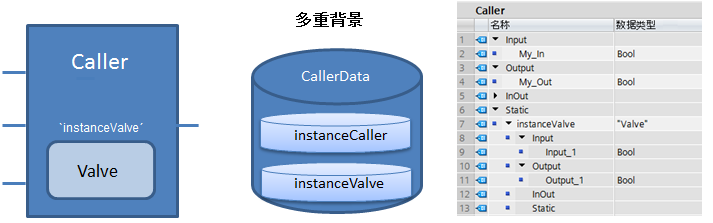

下图显示了一个函数块正在使用另一函数块（“Valve”）。其中，“Valve”作为一个多重实例进行调用；即，该函数块的数据将保存在调用函数的背景数据块中。多重实例数据位于调用块的“Static”区域中。在 S7-1200/S7-1500 系列的 CPU 中，该实例也可位于另一函数块的背景数据块中。

创建多重实例

可通过以下几种方式创建多重实例：

• 在程序中调用函数块时，“调用方式”(Call options) 对话框随即打开。在该对话框中，可输入要将该函数块作为单实例、多重实例或参数实例进行调用。
• 直接在调用块接口中声明多重实例。
• 直接在另一函数块接口中声明多重实例 (S7-1200/S7-1500)。

多重实例的 ARRAY

多重实例也可创建为一个 ARRAY。在程序循环执行的过程中，可使用一个可变下标对各个 ARRAY 元素进行寻址。

直接在函数块接口中声明 ARRAY of multi-instances。

调用多重实例

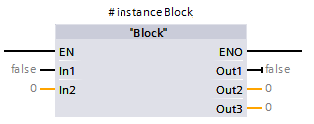

调用一个多重实例时，系统将指示所分配的实例。下图显示了“Block”块在 LAD 中作为多重实例进行调用。

在以下示例中，该实例位于调用块背景数据块本地：

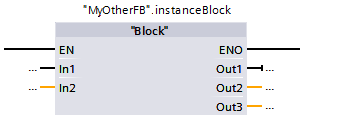

在以下示例中，该实例位于背景数据块中“MyOtherFB”(S7-1200/S7-1500)：

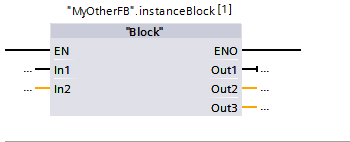

在以下示例中，该实例位于背景数据块“MyOtherFB”中的 ARRAY of multi-instances 内 (S7-1200/S7-1500)：

---
