双极运算放大器TLC2652应用电路

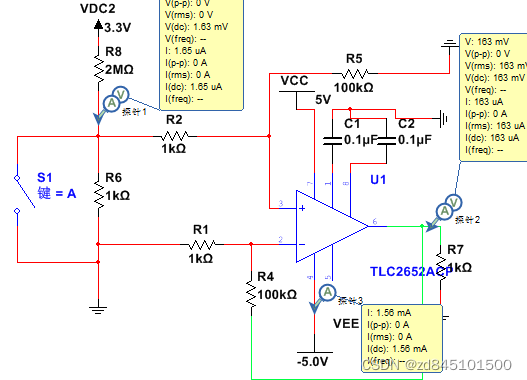

基于2652差分运算放大电路，此电路用于 微安级电流检测。

采用双电源供电，输入失调电压在微安级别。

在需要快速稳定输入失调电压的应用中，建议使用高质量的薄膜电容器，例如聚酯薄膜、聚苯乙烯或聚丙烯。然而，在其他应用中，陶瓷或其他低级电容器就足够了。

五、一种常用的电压采样电路

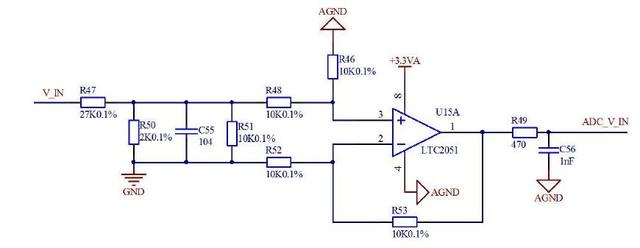

如图所示该电路中，输入电压（V_IN）经过电阻R47和R50、R51分压后经过差分跟随运放电路，然后经过RC低通滤波器进行滤波输入至ADC采样（DSP、单片机ADC采样接口或ADC采样芯片），经过处理后得到相应的ADC采样数字信号。

该电路后面接了一个电压跟随器，用作缓冲级或隔离级，提高输入阻抗，降低输出阻抗。

六、一种常用的电流采样电路

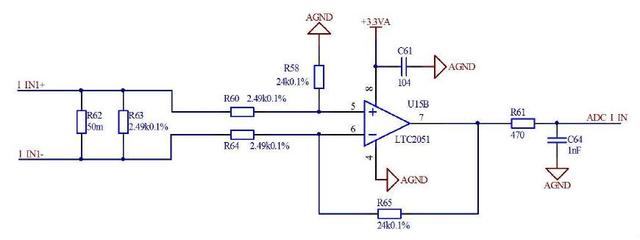

如图所示该电路中，采样电阻为R62(此处50mΩ)，当电流流过采样电阻R62时，即将电流转化为相应的微小电压，然后经过差分放大（假设电流为1A,则采样电阻R62两端的电压为50mV,在经过差分运放放大，该差分运放放大倍数为24k/2.49k≈9.64（倍），即放大后输出电压约为0.482V。），滤波后输入至ADC采样接口。

七、微安电流采集方案
