笔记-计算机网络基础-计算机网络分类-总线型-星型-环状-树形-网状-网络拓扑结构...

网络拓扑结构，包括总线型(bus)、星型(star)、环型(ring)、树型(tree)网络结构。

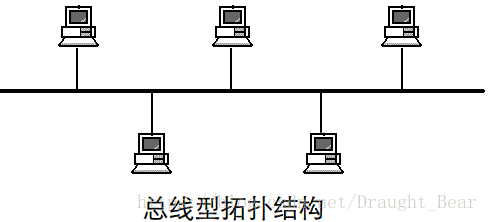

总线形网络拓扑结构

总线拓扑结构所有设备连接到一条连接介质上。总线结构所需要的电缆数量少，线缆长度短，易于布线和维护。多个结点共用一条传输信道，信道利用率高。但不找诊断故障。

所有入网设备共用一条物理传输线路，所有的数据发往同一条线路，并能够由附接在线路上的所有设备感知。入网设备通过专用的分接头接入线路。总线网拓扑是局域网的一种组成形式。

总线网的特点：

(1)多台机器共用一条传输信道，信道利用率较高；
(2)同一时刻只能由两台计算机通信；
(3)某个结点的故障不影响网络的工作；
(4)网络的延伸距离有限，结点数有限。

适用场合：局域网，对实时性要求不高的环境。

星形网络拓扑结构

星型拓扑结构是一个中心，多个分节点。它结构简单，连接方便，管理和维护都相对容易，而且扩展性强。网络延迟时间较小，传输误差低。中心无故障，一般网络没问题。中心故障，网络就出问题，同时共享能力差，通信线路利用率不高。

以一台中心处理机(通信设备)为主而构成的网络，其它入网机器仅与该中心处理机之间有直接的物理链路，中心处理机采用分时或轮询的方法为入网机器服务，所有的数据必须经过中心处理机。

星形网的特点：

(1)网络结构简单，便于管理(集中式)；
(2)每台入网机均需物理线路与处理机互连，线路利用率低；
(3)处理机负载重(需处理所有的服务)，因为任何两台入网机之间交换信息，都必须通过中心处理机；
(4)入网主机故障不影响整个网络的正常工作，中心处理机的故障将导致网络的瘫痪。

适用场合：局域网、广域网。

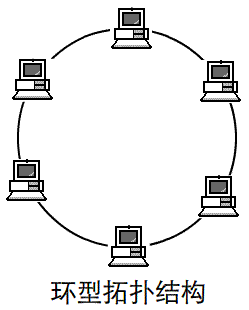

环形网络拓扑结构

环形拓扑结构是节点形成一个闭合环。工作站少，节约设备。当然，这样就导致一个节点出问题，网络就会出问题，而且不好诊断故障。

入网设备通过转发器接入网络，每个转发器仅与两个相邻的转发器有直接的物理线路。环形网的数据传输具有单向性，一个转发器发出的数据只能被另一个转发器接收并转发。所有的转发器及其物理线路构成了一个环状的网络系统。

环形网特点：

(1)实时性较好(信息在网中传输的最大时间固定)；
(2)每个结点只与相邻两个结点有物理链路；
(3)传输控制机制比较简单；
(4)某个结点的故障将导致物理瘫痪；
(5)单个环网的结点数有限。

适用场合：局域网，实时性要求较高的环境。

树型网络拓扑结构

树形拓扑结构从总线拓扑演变而来。形状像一棵倒置的树,顶端是树根，树根以下带分支，每个分支还可再带子分支，树根接收各站点发送的数据，然后再广播发送到全网。好扩展，容易诊断错误，但对根部要求高。

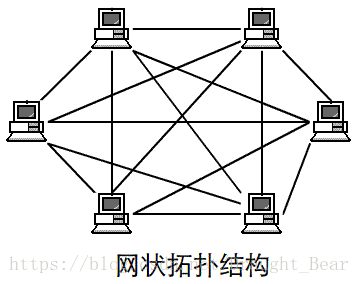

网状网络拓扑结构

网形拓扑结构是应用最广泛的，它的优点是不受瓶颈问题和失效问题的影响，一旦线路出问题，可以做其他线路，但太复杂，成本高。

利用专门负责数据通信和传输的结点机构成的网状网络，入网设备直接接入结点机进行通信。网状网络通常利用冗余的设备和线路来提高网络的可靠性，因此，结点机可以根据当前的网络信息流量有选择地将数据发往不同的线路。

适用场合：主要用于地域范围大、入网主机多(机型多)的环境，常用于构造广域网络。
