模拟电路 第一章（二极管及其电路）【下】

三、二极管

1、半导体二极管的结构

（1）在PN结上加上引线和封装，就成为一个二极管。

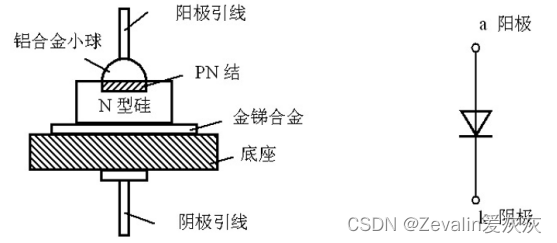

（2）二极管的结构示意图和电路符号：

2、二极管的伏安特性

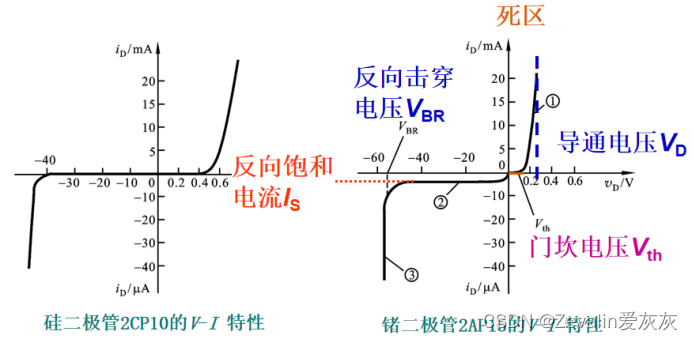

（1）二极管的伏安特性曲线可表示为，曲线如下图所示。

（2）在正向特性的起始部分，由于正向电压较小，外电场还不足以克服PN结的内电场，因而这时的正向电流几乎为零，二极管呈现出一个大电阻，好像有一个门坎；硅管的门坎电压（又称死区电压）约为0.5V，锗管的门坎电压约为0.1V。当正向电压大于时，内电唱大为削弱，电流因而迅速增长，二极管正向导通；硅管的导通压降约为0.7V，锗管的导通压降约为0.2V。

3、二极管的主要参数

（1）最大整流电流：管子长期运行时允许通过的最大正向平均电流。

（2）反向击穿电压：管子反向击穿时的电压值。

（3）最大反向工作电压：管子长期运行时允许施加的最大反向偏压。

（4）反向电流：管子未击穿的反向电流，其值越小，管子的单向导电性越好。

（5）除了以上四个参数，还有最高工作频率、极间电容等参数。

四、二极管的基本电路及其分析方法

1、简单二极管电路的图解分析方法

（1）二极管是一种非线性器件，因而其电路一般要采用非线性电路的分析方法，数值计算相对来说比较复杂，而图解分析法则较简单，但前提条件是已知二极管的伏安特性曲线。

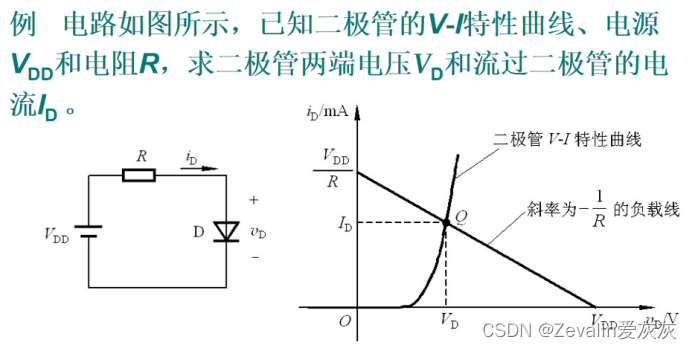

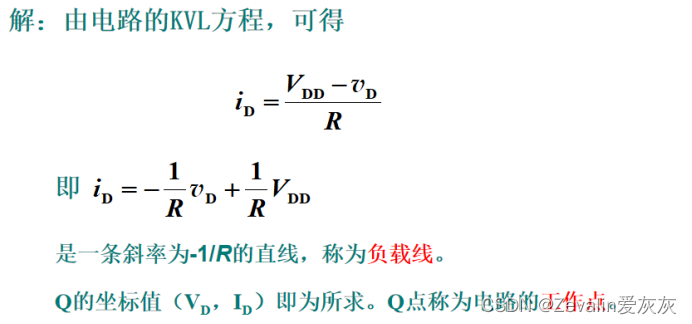

（2）举例：

2、二极管电路的简化模型分析方法

（1）二极管伏安特性的建模：

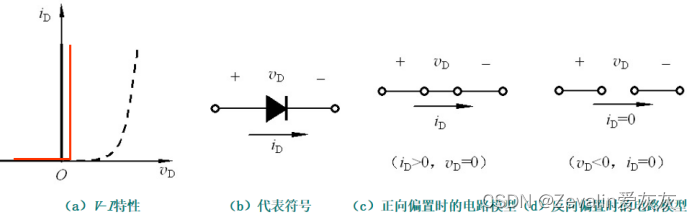

①理想模型：（图(a)中虚线为实际曲线，黑色实线为理想模型曲线，红线仅作提示，说明纵轴有一曲线与之重合）

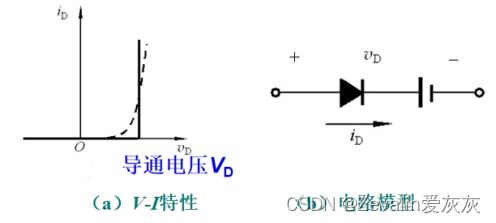

②恒压降模型：（图(a)中虚线为实际曲线，黑色实线为恒压降模型曲线）

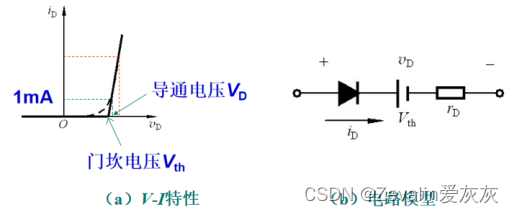

③折线模型：（图(a)中虚线为实际曲线，黑色实线为折线模型曲线）

（2）二极管的几种常用电路：

①整流电路：

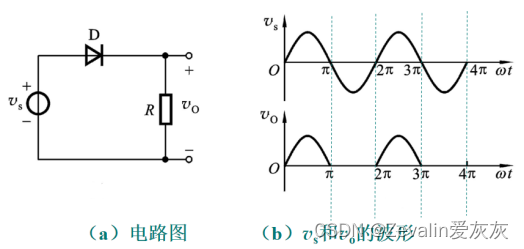

[1]对下图所示电路图用理想模型分析，二极管D受正向压降时导通，受反向压降时截止。

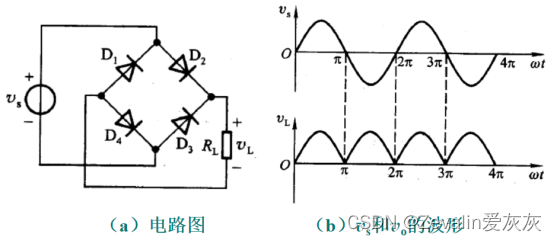

[2]对下图所示电路图用理想模型分析，在交流电的前1/2周期中，电源电压瞬时值为正，此时D2和D4导通、D1和D3截止，在交流电的后1/2周期中，电源电压瞬时值为负，此时D2和D4截止、D1和D3导通，由此在整个交流电周期中电阻两端都有电压，且方向均为正。

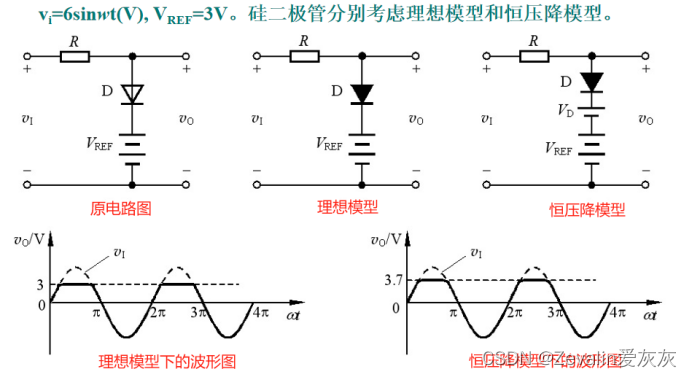

②限幅电路：

③开关电路：如二极管与门、二极管或门等，具体可参考《数字电路》部分的介绍，这里不再赘述。

（3）判断二极管是否导通（以恒压降模型为例）：

①首先分析二极管开路时管子两端的电位差，判断二极管的两端受的是正向电压还是反向电压。若施加的是反向电压，二极管处于截止状态；若施加的是正向电压，但小于二极管的死区电压，那么二极管仍处于截止状态；若施加的是正向电压，且大于二极管的死区电压，那么二极管导通。

②在使用上述判断方法的过程中，若出现两个及以上的二极管承受大小不等的正向电压时，应判定承受正向电压较大者优先导通，其两端电压为正向导通电压，然后再用上述方法判断其它二极管的工作状态。

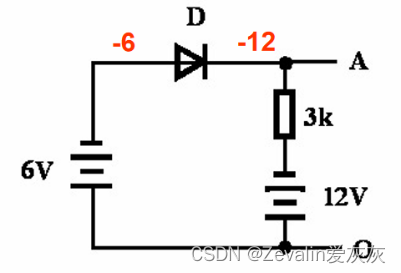

（4）举例：电路如下图所示，求AO的电压值（采用理想模型）。

①先断开D，以O为基准电位，即O点为0V，则接D阳极的电位为-6V，接阴极的电位为-12V。（需要说明的是，这一步计算的电位值仅用于判断二极管是否正向导通，与实际的电位值可能并无关联）

②阳极电位高于阴极电位，D接入时正向导通。

③导通后，D的压降等于零，即A点的电位就是D阳极的电位，所以AO的电压值为-6V。

五、特殊二极管

1、齐纳二极管（稳压管）

（1）齐纳二极管又称稳压管，工作在反向击穿区。

（2）齐纳二极管的符号及特性：

（3）稳压二极管主要参数：

①稳定电压：在规定的稳压管反向工作电流下所对应的反向工作电压。

②动态电阻：。

③最大稳定工作电流、最小稳定工作电流和最大耗散功率等。

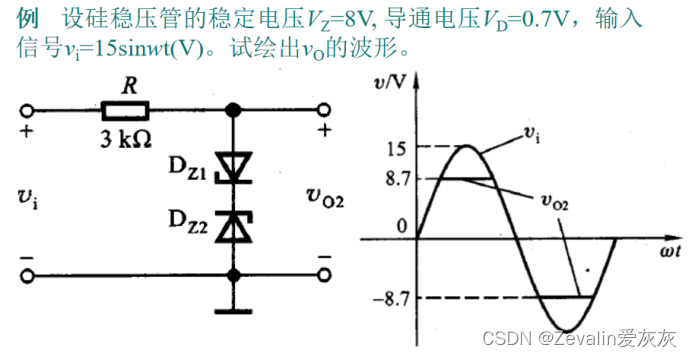

（4）举例：

2、变容二极管

（1）结电容随反向电压的增加而减小，这种效应显著的二极管称为变容二极管。对于一般的半导体二极管，总希望尽量减小结电容；对于变容二极管，却是要利用结电容。

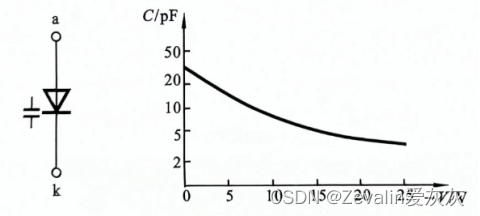

（2）变容二极管的符号及特性：

3、肖基特二极管

（1）肖特基二极管是利用金属（如金属铝、金、钼、镍和钛等）与N型半导体接触在交界面形成势垒的二极管，因此肖特基二极管也称为金属-半导体结二极管或表面势垒二极管。

（2）肖特基二极管的伏安特性和普通PN结非常类似，但与一般二极管相比，肖特基二极管有两个重要差别：

①由于制作原理不同，肖特基二极管是一种多数载流子导电器件，不存在少数载流子在PN结附近积累和消散的过程，所以电容效应非常小，工作速度非常快，特别适合于高频或开关状态应用。

②由于肖特基二极管的耗尽区只存在于N型半导体一侧（金属是良好导体，势垒区全部落在半导体一侧），相对较薄，故其正向导通门坎电压和正向压降都比PN 结二极管低（约低0.2 V）。

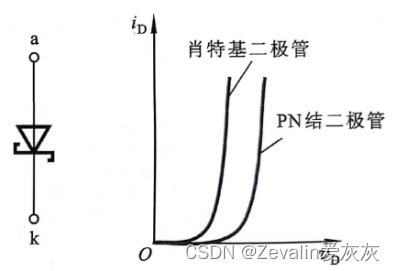

（3）肖基特二极管的符号及特性：

4、光电子器件

（1）光电二极管：

①光电二极管的结构与PN结二极管类似，但在它的PN结处，通过管壳上的一个玻璃窗口能接收外部的光照。这种器件的PN结在反向偏置状态下运行，它的反向电流随光照强度的增加而上升。

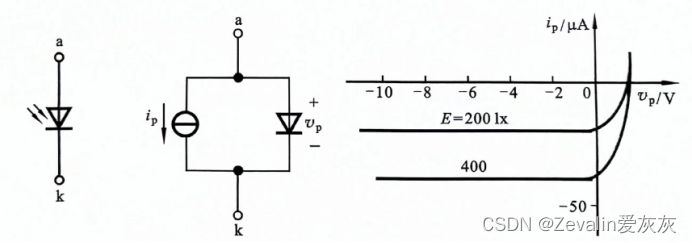

②光电二极管的符号、电路模型及特性：

（2）发光二极管：

        发光二极管通常用元素周期表中Ⅲ、V族元素的化合物，如砷化镓、磷化镓等制成，这种管子通过电流时将发出光来，这是电子与空穴直接复合而放出能量的结果。
