数字电路 第四章—第四节（边沿触发器（上））

一、边沿D触发器

1、电路组成及逻辑符号

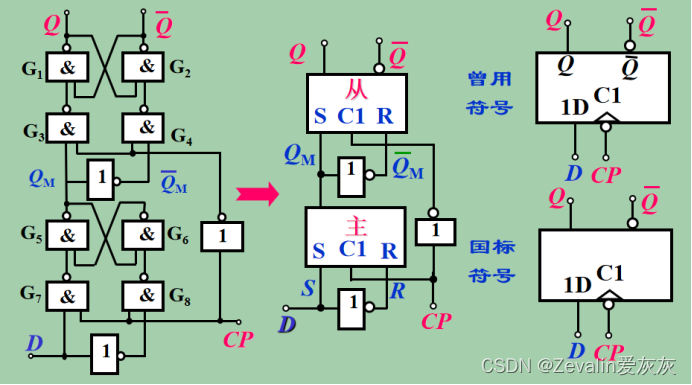

        下图所示是用两个同步D触发器级联起来构成的边沿D触发器。

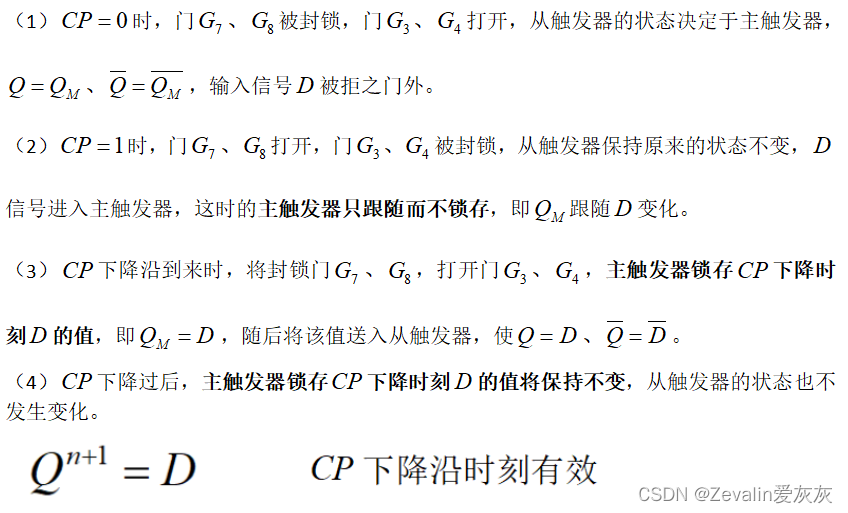

2、工作原理

3、异步输入端的作用

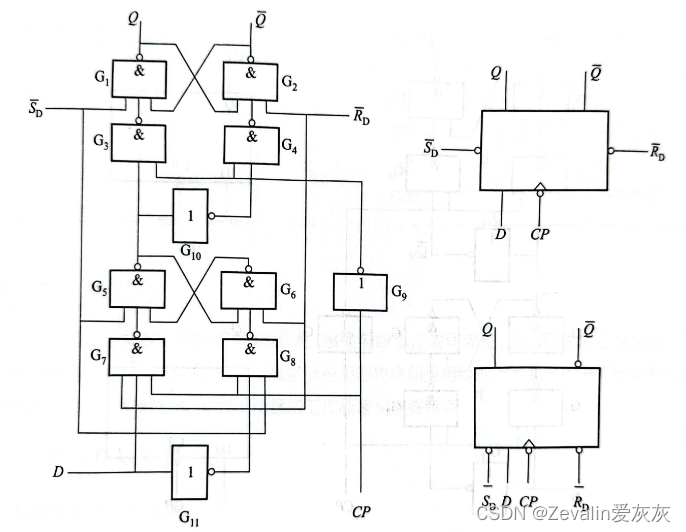

（1）下图所示是带有异步输入端的边沿D触发器的逻辑电路图和逻辑符号（右上是曾用符号，右下是国标符号）。

（2）同步输入端与异步输入端：

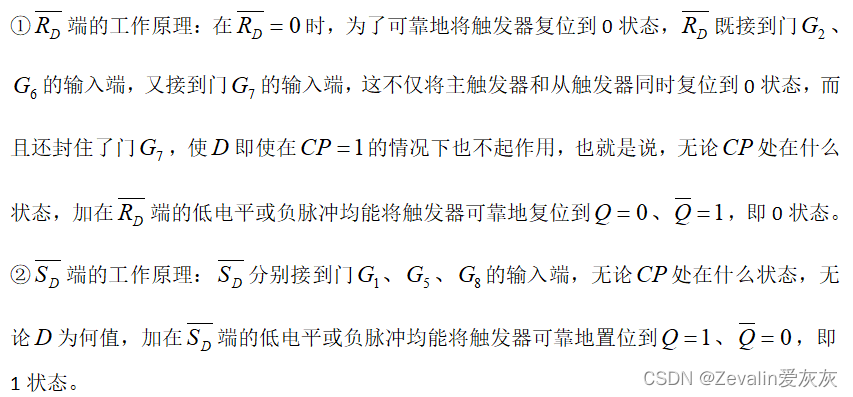

（3）异步输入端的工作原理：

（4）异步输入端是预置触发器初始状态，或者在工作过程中强行置为和复位触发器用的。

（5）在上图所示的逻辑符号中，、端的小圆圈表示低电平有效（如果没有小圆圈则表示高电平有效；变量头上有取反符号有时也可以说明这一点，具体情况具体分析；这种判断方法并不局限于这里），即时触发器被复位，时触发器被置位。

（6）和之间是有约束的，约束条件是。

二、集成边沿D触发器

1、CMOS边沿D触发器CC4013

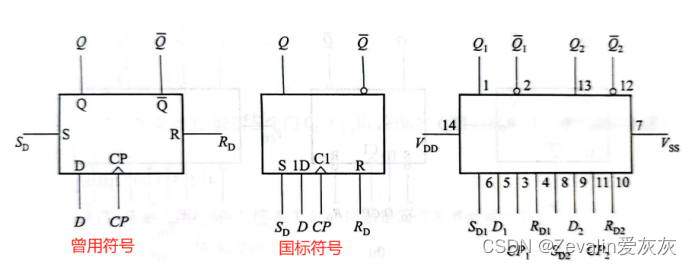

（1）逻辑符号与引出端功能图：

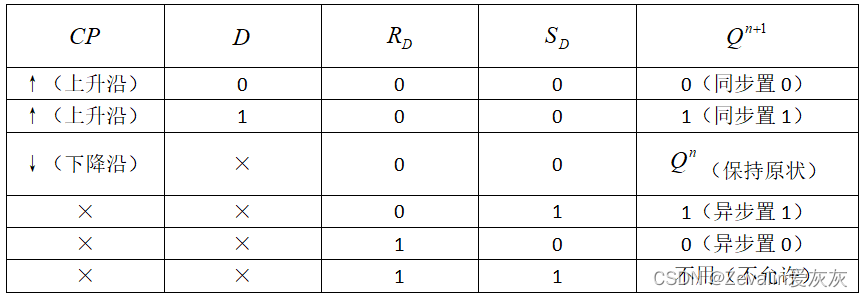

（2）考虑、（两个都是高电平有效）时的特性表：

2、TTL边沿D触发器7474

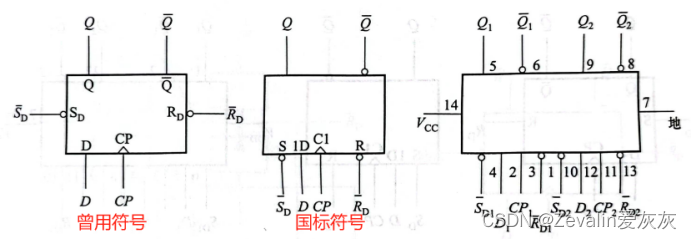

（1）逻辑符号与引出端功能图：

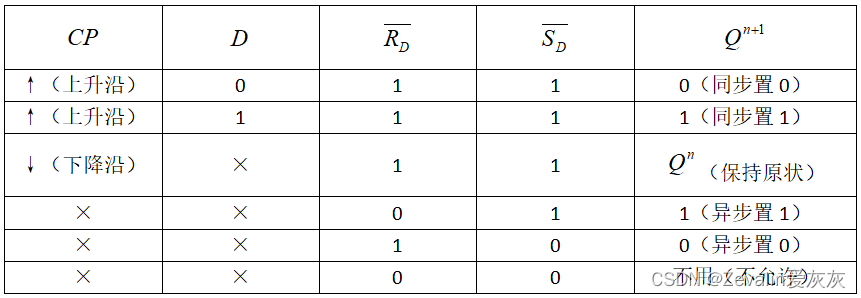

（2）考虑、（两个都是低电平有效）时的特性表：

3、边沿D触发器的主要特点

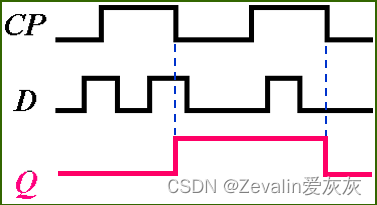

（1）CP边沿触发（判断上升沿触发还是下降沿触发，可以看逻辑符号中的CP连接的端是否有小圆圈，有小圆圈的基本就是下降沿触发，没有的则是上升沿触发；这种判断方法并不局限于这里）。在CP脉冲上升沿（或下降沿）时刻，触发器按照特性方程的规定转换状态，实际上是加在D端的信号被锁存起来，并送到输出端。

（2）抗干扰能力极强。因为是边沿触发，只要在触发沿附近一个极短暂的时间内，加在D端的输入信号保持稳定，触发器就能够可靠地接收，在其它时间里输入信号对触发器不会起作用。

（3）只具有置1、置0功能，还是有一定的局限性。

三、边沿JK触发器

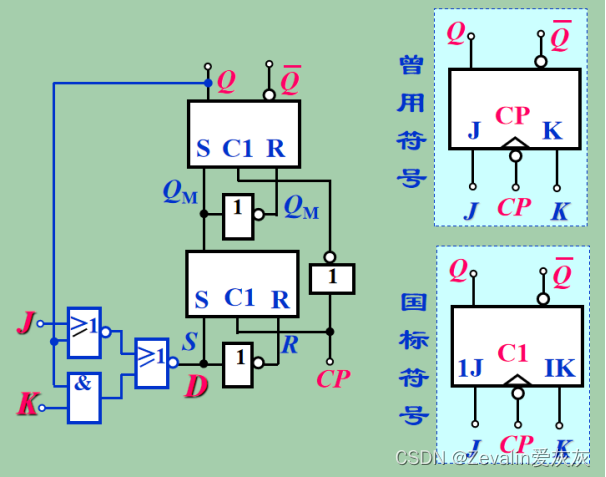

1、电路组成及逻辑符号

        在边沿D触发器的基础上增加三个门、、，把输出馈送回、，便构成了边沿JK触发器。

2、工作原理

（1）的逻辑表达式：

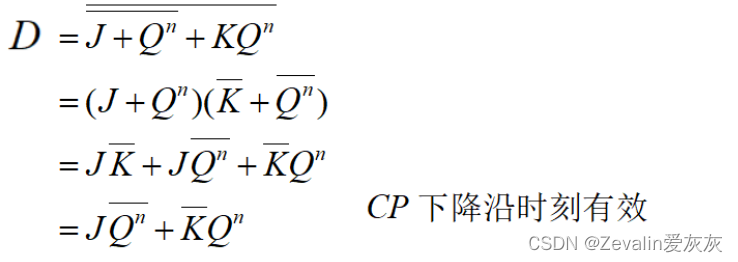

（2）特性方程：

四、集成边沿JK触发器

1、CMOS边沿JK触发器CC4027

（1）逻辑符号与引出端功能图：

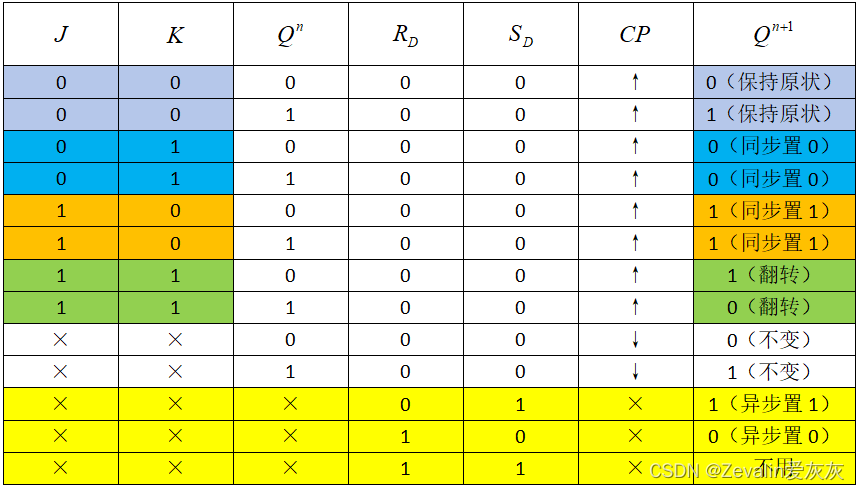

（2）特性表（CP上升沿触发）：

2、TTL边沿JK触发器74LS112

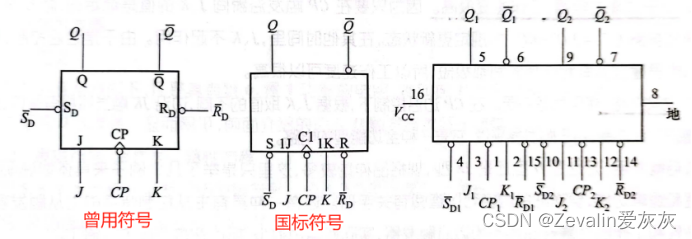

（1）逻辑符号与引出端功能图：

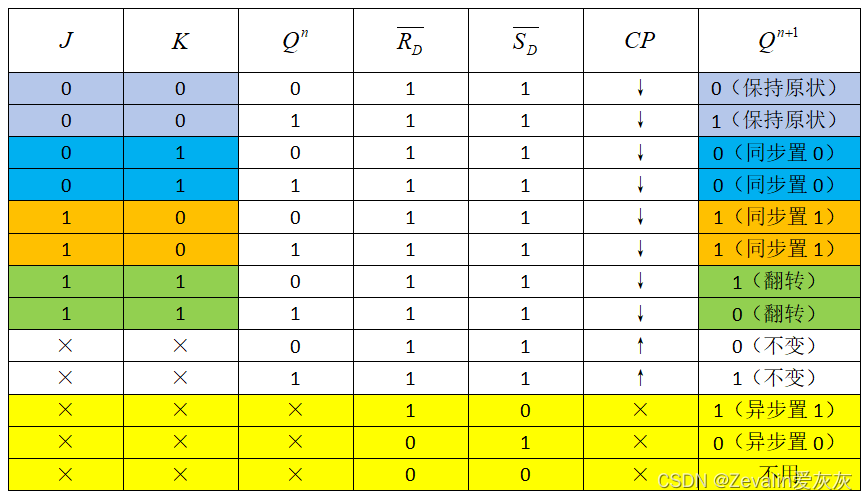

（2）特性表（CP下降沿触发）：

3、边沿JK触发器的主要特点

（1）在CP上升沿或下降沿瞬间，加在J端和K端的信号才会被接收，也称为边沿触发。

（2）抗干扰能力极强，工作速度很高。

①因为只要在CP触发沿瞬间J、K的值是稳定的，触发器就能够可靠地按照的规定更新状态，在其它时间里，J、K不起作用。

②由于是边沿控制，需要的输入信号建立时间和保持时间都极短，所以工作速度可以很高。

（3）在CP边沿控制下，根据J、K取值的不同，边沿JK触发器具有保持、置0、置1、翻转四种功能，对于触发器来说，它是一种全功能型的电路。
