USB 转 TTL 常见引脚作用（VCC、GND、TX、RX）

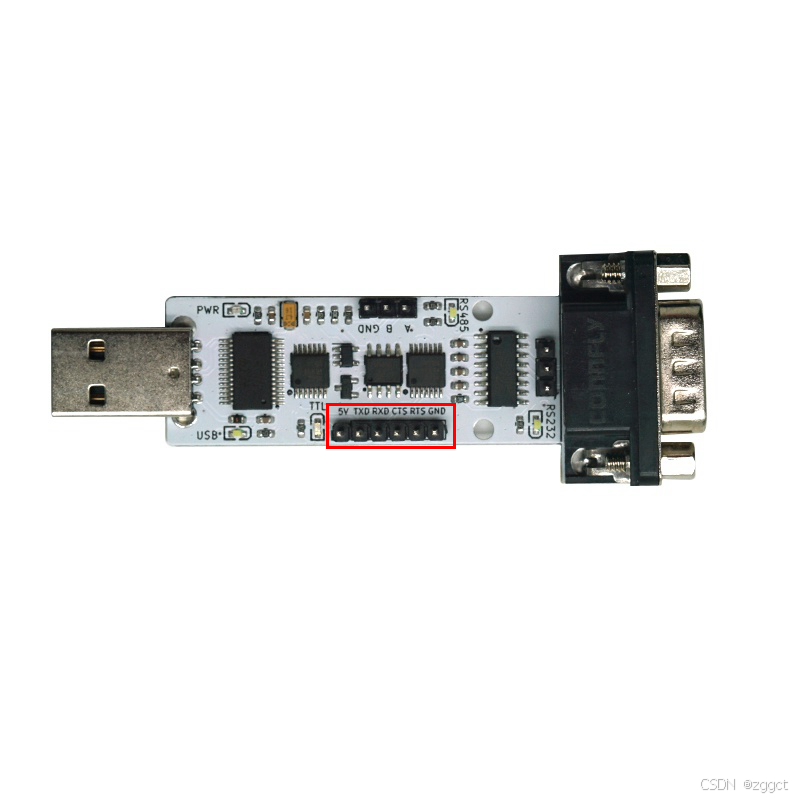

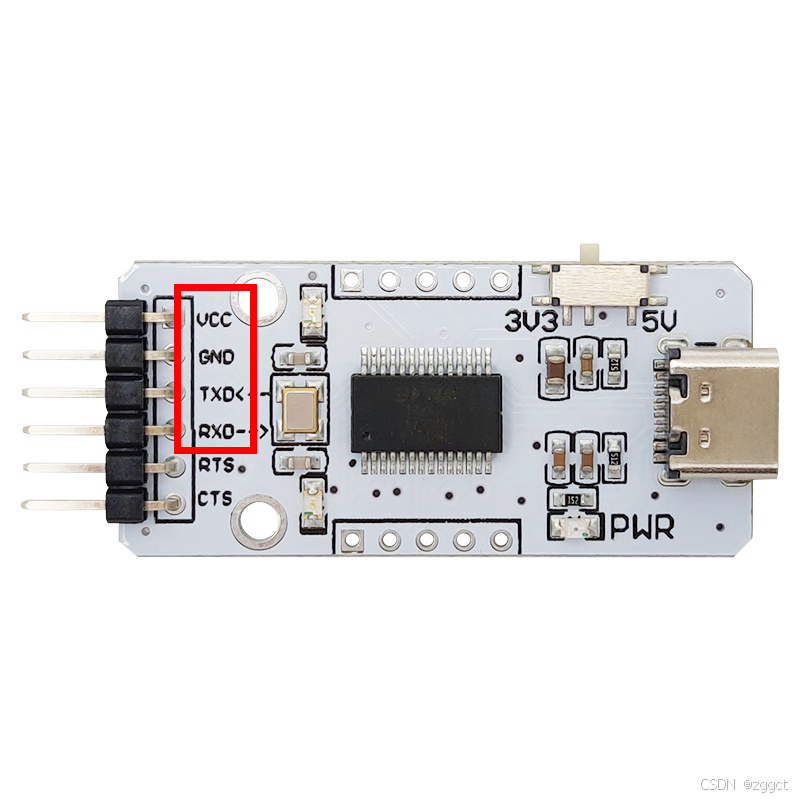

基本引脚

1. RX（接收数据引脚）：接收数据的通道。用于接收从外部设备（如微控制器、传感器等具有 TTL 电平串口输出的设备）发送过来的串行数据。在数据传输过程中，外部设备的 TX 引脚连接到 USB 转 TTL 模块的 RX 引脚，数据以 TTL 电平格式（通常是逻辑 0 为低电平，逻辑 1 为高电平）传入模块。逻辑电平都需要与GND（地线）进行参考

2. TX（发送数据引脚）：发送数据的通道。USB 转 TTL 模块通过这个引脚将数据发送到外部的 TTL 电平设备。当计算机通过 USB 接口向 USB 转 TTL 模块发送数据时，模块会将数据转换为 TTL 电平格式，并通过 TX 引脚发送到连接的外部设备的 RX 引脚。（相当于RX的反过来，大部分时候交叉接的原因也是这个，你发我收）

3. VCC（供电引脚）：为 USB 转 TTL 模块及与之相连的 TTL 设备提供电源，常见电压有 5V、3.3V 等，部分存在1.8V，2.5V方案

4. GND（地线引脚）：电位为 0V，作为信号传递的基准，为整个电路提供一个稳定的基准电位，确保各个信号的电平测量有一个统一的参考点。同时也作为VCC供电引脚的回路电流负极，因此USB转TTL转换器，GND是一定要接的

---

进阶引脚

CTS（清除发送）和 RTS（请求发送）

1. 功能：主要用于硬件流控制。RTS 是发送方询问接收方是否准备好接收数据的信号，CTS 是接收方回应发送方是否可以发送数据的信号。通过这两个引脚的交互，可以有效避免数据传输过程中因接收方缓冲区溢出等问题导致的数据丢失。

2. 应用场景：在高速数据传输或对数据完整性要求较高的场景下使用。例如，在向大容量存储设备传输大量数据文件时，存储设备可通过 CTS 引脚控制 USB 转 TTL 模块（代表计算机端）暂停或继续发送数据，确保数据安全、稳定地传输。

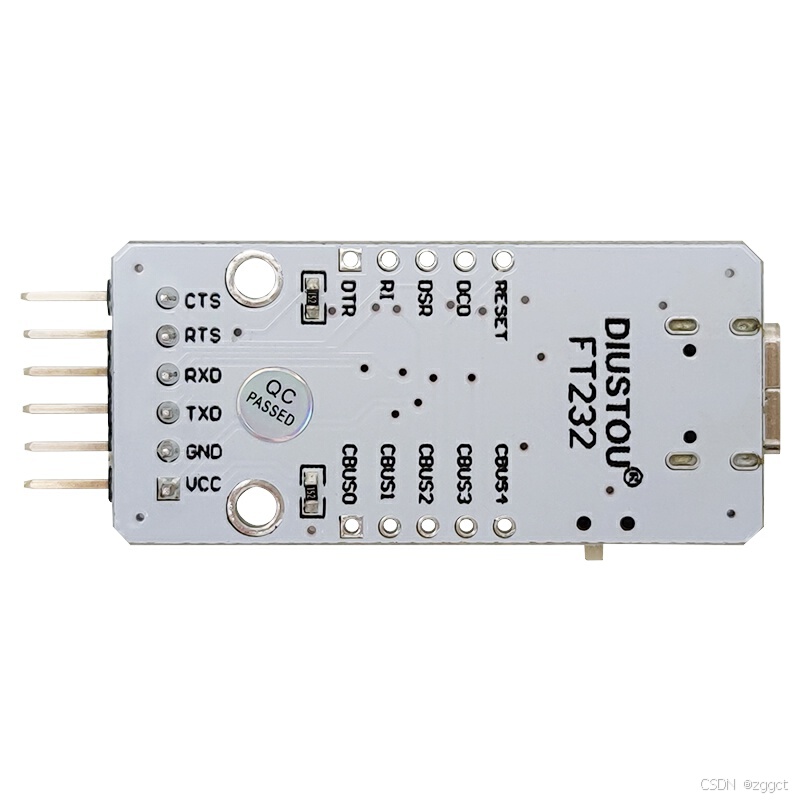

DTR（数据终端就绪）和 DSR（数据装置就绪）

1. 功能：DTR 用于表示数据终端（通常是计算机端）已经准备好进行数据通信；DSR 用于表示数据装置（通常是外部设备）已经准备好进行数据通信。它们主要作为一种状态指示信号，用于设备间的握手和初始化通信。

2. 应用场景：在一些需要设备间相互确认状态才能开始通信的场景下发挥作用。如在智能设备（如智能摄像头）的配置过程中，计算机通过 USB 转 TTL 模块将 DTR 引脚置高，触发智能摄像头初始化配置相关设置，摄像头准备好后将 DSR 引脚置高，告知计算机可以开始发送配置数据。

DCD（数据载波检测）

1. 功能：DCD 引脚主要用于检测通信链路中的载波信号。在一些基于调制解调器的通信系统或者某些特殊的串口通信协议中，DCD 信号用于判断通信链路是否已经建立，是否有有效的信号在传输。如果检测到 DCD 信号为高电平，说明有载波信号，通信链路可能是正常的；如果为低电平，可能表示通信链路出现问题或者尚未建立。





2. 举例：在早期的拨号上网场景中，计算机通过调制解调器连接到电话网络。当调制解调器成功拨通对方号码并且建立起通信链路后，会将 DCD 引脚置高，告诉计算机（通过 USB 转 TTL 模块或者其他串口接口）通信链路已建立，可以开始进行数据传输，如发送网页请求等操作。

暂时的话，就介绍这些，基本已经够了，所以可以看一下，手里的能实现什么功能
