VC921万用表改锂电烧毁EEPROM及复活方法

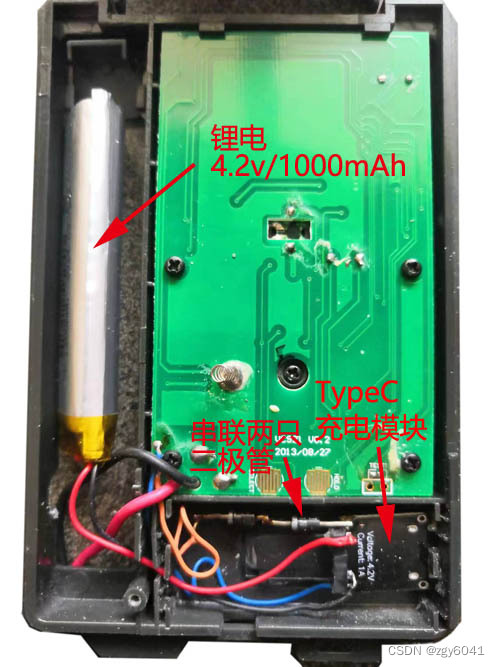

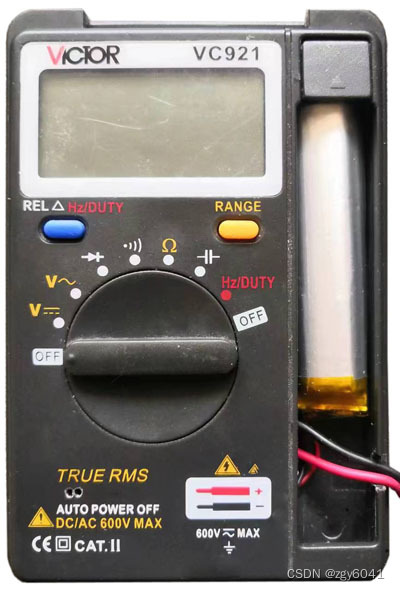

胜利VC921万用表超薄便携，除了没有电流档外，还是比较好用的。另外一个缺点就是两节7号电池供电，经常需要换电池很麻烦，所以就想改成锂电池+充电模块供电。改完后，开始用起来还是挺好的，没过几天问题就出现了，开机总是显示“电池供电问题”而不能正常开机。

故障分析：改锂电后不能开机，但是还能提示“电源”故障，说明处理器、显示系统等起码是可以工作的，剩下的两个可能，一是EEPROM写入了故障代码，禁止启动；二是EEPROM彻底损坏，不能调用相关数据。

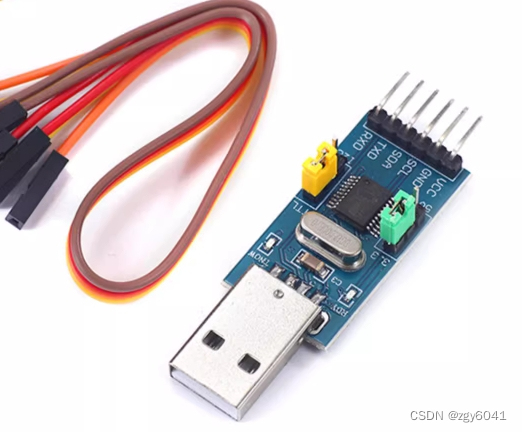

要想修复数据就要能对EEPROM进行编程。经查，VC921使用的EEPROM是K24C02，通信协议采用的是I2C两线串口通信。于是在网上购买了这款CH341下载器。

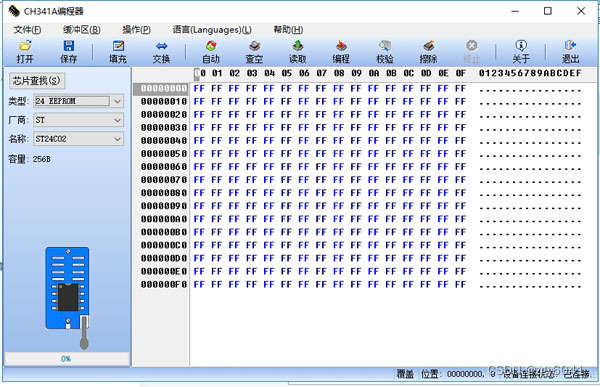

网上有很CH341的调式程度，但是使用下来，还是下面这款好用。

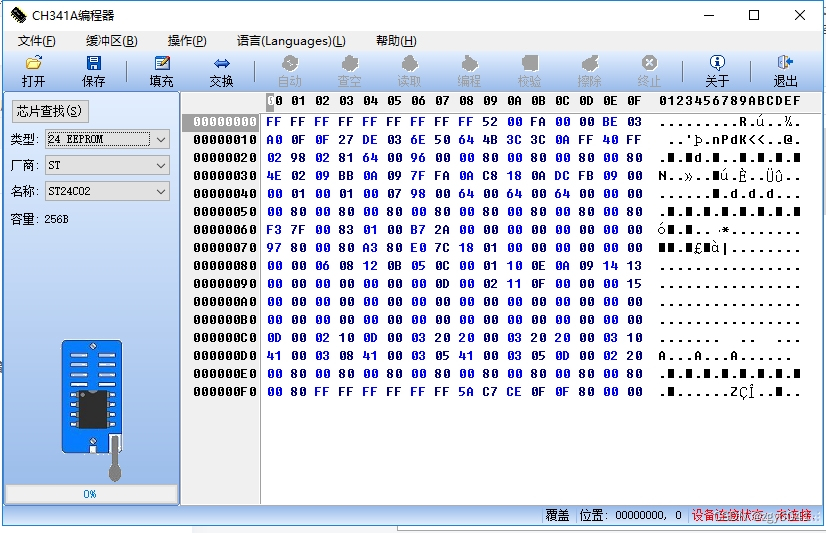

读取VC921上拆下来的24C02，结果是“空”。尔后又进行写操作，结果报错写不进去。此刻应该证明是芯片故障了，通过对其他24C系列芯片进行读写，验证了芯片的损坏。如果就此丢弃使用了多年的VC921心有不甘。于是搜索了该机的EEPROM数据，还真就找到了，感谢网友“红水杯”提供的VC921-24c02数据！下图便是VC921-24c02的数据。

可对照上图1个字节1个字节的录入，如果不想手工录入，可下载VC921-24c02数据的链接。

总结：VC921本身是3v供电，估计所采用的24c02工作电压也是3v的，查了一下24c系列芯片的数据表，有3v和5v不同的额定工作电压，所以不能直接使用4.2v的锂电池供电。我在锂电池供电回路串联了两只4007二极管，到目前为止一直工作正常。
