千兆以太网入门

1、什么是PHY？

        网线传输数据使用是串行的差分信号，PHY就是一个电压转换器件，将FPGA/ARM/DSP的TTL电平的并行信号转换为能够在网线传输的串行电信号。其还会完成编码（千兆：8b/10b，百兆：4b/5b）。

        PHY还会进行自协商，与另一个设备协商传输模式与速率，以两个设备同时能支持的最大数率传输数据。

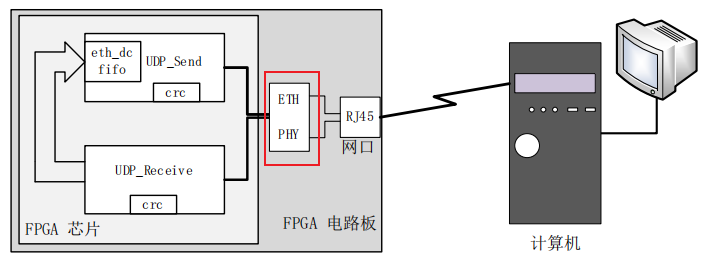

2、FPGA与PHY传输数据

        若要传输以太网数据，我们只需要管fpga和phy之间的数据传输就行，至于phy和其他设备之间的通信和数据传输都由phy去完成。

        fpga和phy之间传输数据的方式有4种，都是并行信号。GMII，RGMII，MII，RMII这四种分别适用于不同的速度，方式的区别也就在于是单边沿传输还是双边沿传输。"G"表示千兆，否者是100M或10M，"R"表示简化，是使用双边沿传输减少了数据线，所以有了4中组合。

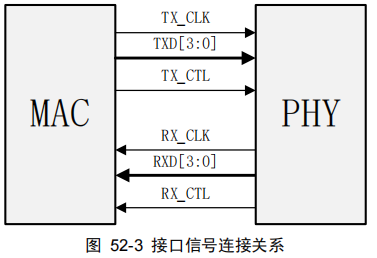

        RGMII信号连接关系：

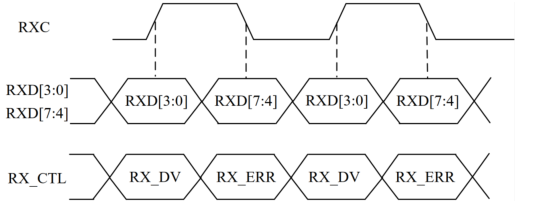

RGMII 接收信号时序图

         实现双边沿发送数据和接收数据，使用的是FPGA的IDDR和ODDR资源。发送信号时，时钟相位需要偏斜90°，可以使用PLL生成两路相位相差90°的时钟，一路产生数据，一用作时钟。

3、MAC协议

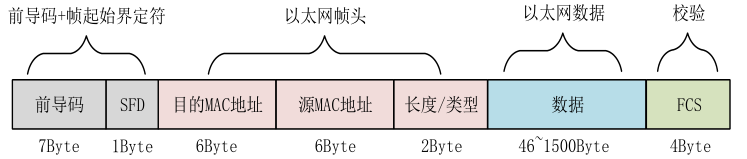

        以太网MAC帧格式：

• 长度/类型：当这两个字节的值小于 0x0600时，代表该以太网中数据段的长度；否则表示该以太网中的数据属于哪个上层协议， 0x0800 代表 IP 协议（网际协议）、0x0806 代表 ARP 协议（地址解析协议）等。
• FCS校验：不包含前导码、SFD（帧起始界定符）与FCS本身其他所有数据的检验结果（CRC）。CRC要取反。
• 注意：帧与帧之间的时间有时间间隔要求：96个时钟周期，如1000M为96*1ns=96ns。

4、ARP协议

        ARP是什么？：ARP（Address Resolution Protocol），即地址解析协议，是根据 IP 地址（逻辑地址）获取 MAC 地址的一种 TCP/IP 协议。

        ARP做什么？：应用在发送以太网数据时，是以帧发送的，帧里面包含有目的ip和mac，只有接收设备和自己mac匹配的数据才会被接收和解析使用，否者会被抛弃。所以在通信前需要先获得目的地的MAC地址，ARP协议就是这个作用。

        ARP映射是什么：获取到目的MAC以后，缓存到ARP缓存表中，称为ARP映射

        ARP映射怎么做？：

                1、静态映射，手动将MAC地址和ip绑定，但是MAC地址可能会变。

                2、动态映射：发送一个 ARP 请求报文，这个报文包含了发送方的 MAC 地址和 IP 地址以及接收方的 IP 地址。因为发送方不知道接收方的物理地址，所以这个查询分组会在网络层中进行广播，即 ARP 请求时发送的接收方物理地址为广播地址，用48’hff_ff_ff_ff_ff_ff 表示。

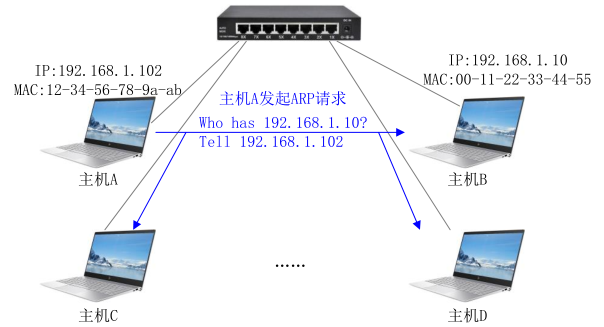

ARP 请求示意图

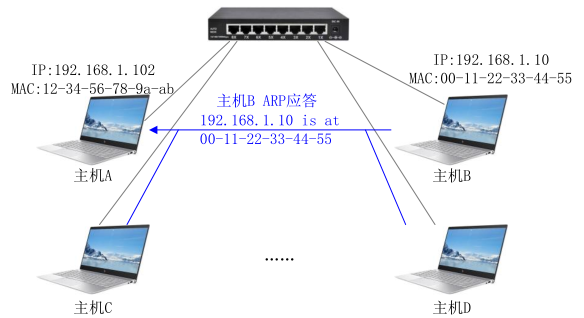

ARP 应答示意图

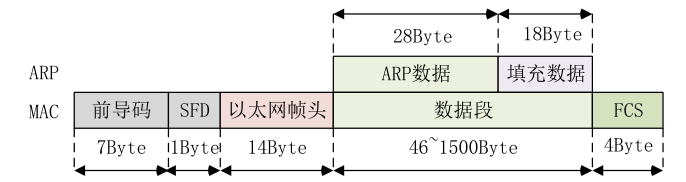

        封包过程：ARP数据包→MAC帧

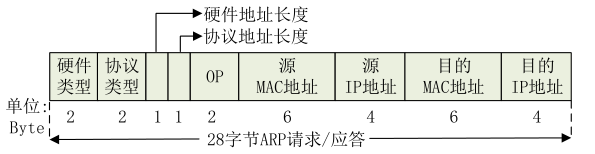

        ARP数据包格式：

• 硬件类型：硬件地址的类型，1 表示以太网地址。
• 协议类型：要映射的协议地址类型，ARP 协议的上层协议为 IP 协议，因此该协议类型为 IP 协议，其值为 0x0800。
• OP：操作码，用于表示该数据包为 ARP 请求或者 ARP 应答。1 表示 ARP 请求，2 表示ARP 应答。
• 硬件地址长度为MAC长度，为6（Byte）。协议地址长度为ip地址长度为4（Byte）。
• 目的 MAC 地址：ARP请求时，为广播地址48’hff_ff_ff_ff_ff_ff。

5、UDP协议

        UDP，即用户数据报协议，是一种面向无连接的传输层协议。无连接是指在传输数据时，数据的发送端和接收端不建立逻辑连接。简单来说，当一台计算机向另外一台计算机发送数据时，发送端不会确认接收端是否存在，就会发出数据，同样接收端在收到数据时，也不会向发送端反馈是否收到数据。

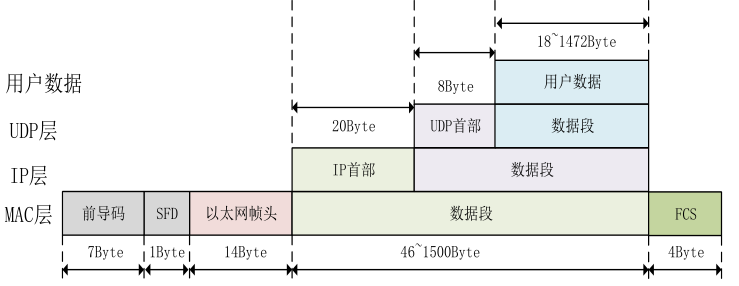

封包过程：用户数据→UDP数据包→IP数据包→MAC帧。

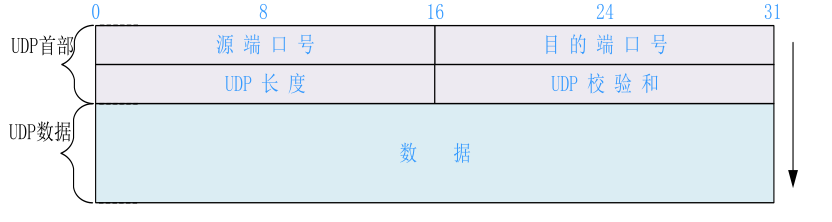

        UDP数据包格式：

•  端口：用于区分不同服务的端口，端口号的范围从 0 到 65535。
• UDP 长度：16 位 UDP 长度，包含 UDP 首部长度+数据长度，单位是字节（byte）。
• UDP 校验和：UDP 伪首部，UDP 首部和 UDP 的数据部分。伪首部的数据是从 IP 数据报头和 UDP 数据报头获取的，包括源 IP 地址，目的 IP 地址，协议类型和 UDP 长度，其目的是让 UDP 两次检查数据是否已经正确到达目的地，只是单纯为了做校验用的。在大多数使用场景中接收端并不检测 UDP 校验和

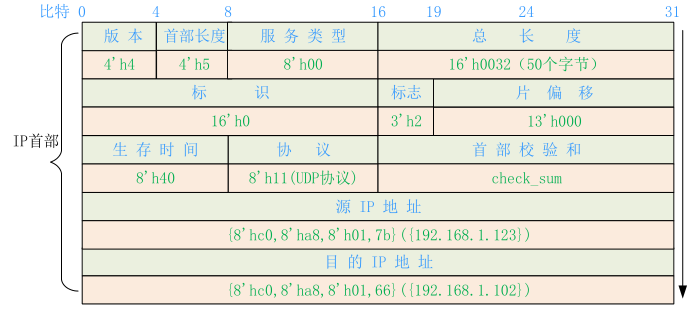

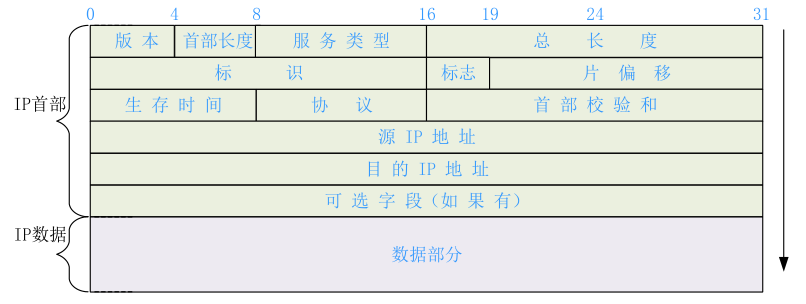

        IP数据包格式：

• 版本：4 位 IP 版本号，0100 表示 IPv4，0110 表示IPv6，目前使用比较多的是 IPv4。
• 首部长度：表示 IP 首部一共有多少个 32 位（4 个字节）。在没有可选字段时，IP 首部长度为 20 个字节，因此首部长度的值为 5。
• 服务类型：分为3 位优先级字段（现在已经基本忽略掉了）和 4 位 TOS 字段加固定最后1位为0。服务类型为 0 时表示一般服务。
• 总长度：包括 IP 首部和 IP 数据部分，以字节为单位。一般小于1500？
• 标识字段：通常每发送一份报文它的值就会加 1。
• 标志字段：3 位标志字段，第 1 位为保留位；第 2 位表示禁止分片（1 表示不分片 0：允许分片）；第 3 位标识更多分片（除了数据报的最后一个分片外，其它分片都为 1）。
• 片偏移：13 位片偏移，在接收方进行数据报重组时用来标识分片的顺序。
• 生存时间：TTL（Time To Live）域防止丢失的数据包在无休止的传播，一般被设置为 64 或者 128。
• 协议：表示此数据报所携带上层数据使用的协议类型，ICMP 为 1，TCP为 6，UDP 为 17。
• 首部校验和：16 位首部校验和，只校验首部，不包含数据部分。
• 用户数据：以太网数据最小46个字节，IP首部20个字节+UDP首部8个字节，所以数据至少46-20-8=18个字节。

例如：

        TCP协议：

        TCP 协议设计之初是根据软件灵活性设计的，如果使用硬件逻辑实现，工程量会十分巨大，而且功能和性能无法得到保证，因此，TCP 协议设计并不适合使用硬件逻辑实现。故略。

文献参考：正点原子领航者ZYNQ之FPGA开发指南
