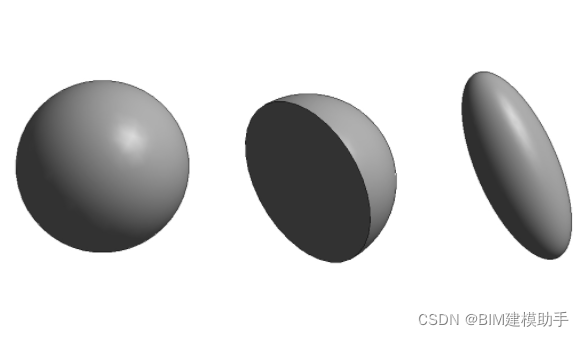

　　revit中怎么画球体，半球体，椭球体?如图-1所示，如何通过内建模型创建呢?



　　单击【内建模型】命令→【族类型和参数】→选择【常规模型】，命名为球体，如图-2所示。

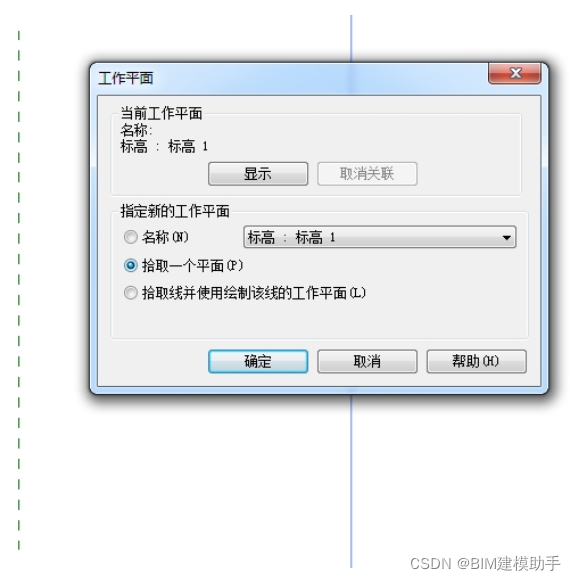

　　使用【旋转】命令在立面上绘制轮廓。此时，将弹出设置工作平面对话框，在平面视图上绘制参考平面，通过设置工作平面进入立面视图，如图-3所示。

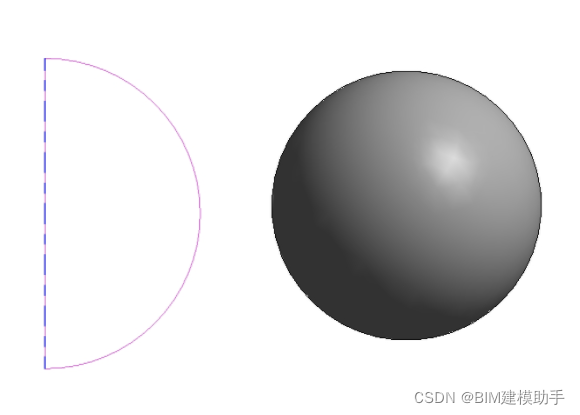

　　绘制半圆形轮廓和旋转轴，单击完成形状，如图-4所示。



　　注：如果用圆形修改为半圆形，则需要绘制通过圆心的直线，将圆形修剪为半圆形。单击绘制的圆，在属性面板中勾选【使中心标记可见】，如图-5所示。

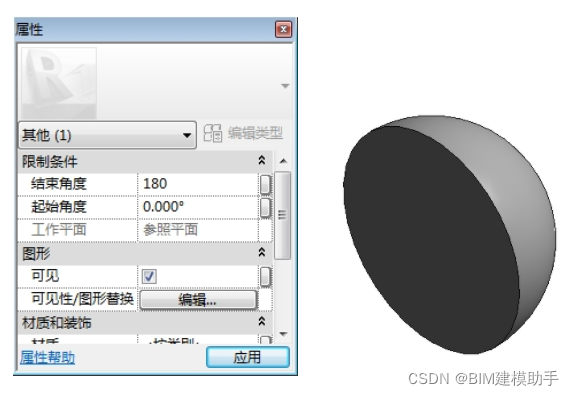

　　半球体是通过球体创建的。单击选择球体，在属性面板上设置结束角度为180°，完成半球体，如图-6所示。

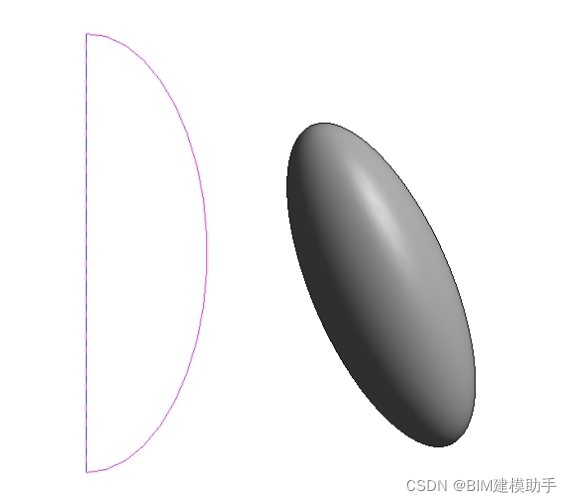

　　椭球体是通过半球体创建的。单击选择半球体，在属性面板上设置360°结束角，选择【编辑旋转】命令，将旋转轮廓修改为半椭圆，单击完成形状，如图-7所示。



　　大家通过此方法，通过旋转来拓展思维，创造其他形状。在这里，解释了如何通过内部建模创建图形。用体积创建方形的方法是一样的吗?大家可以试试。
